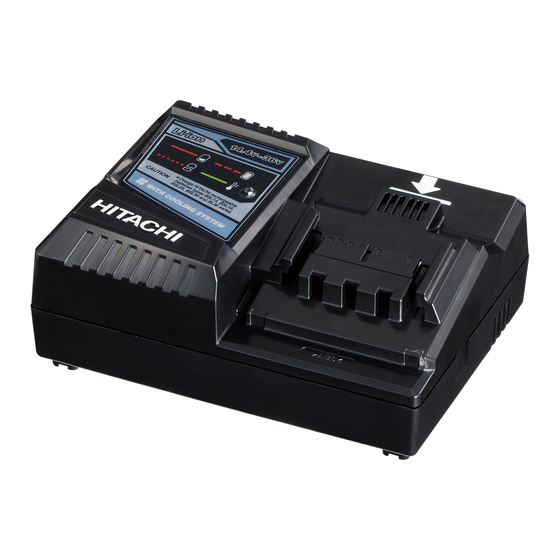

Summary of Contents for HIKOKI UC 36YRSL
- Page 1 充电器 Charger UC 36YRSL 保留备用 Keep for future reference 使用说明书 Handling instructions...
- Page 2 使用，除非他们得到了对其安全负责的人员关于本产品使用的监督或指导。 应监督小孩，确保他们不玩弄本产品。 4. 收藏停用的工具和充电器。工具和充电器不用时，应收藏在干燥、较高或上 锁（小孩拿不到）的地方。请将工具和充电器收藏在温度低于 40℃的地方。 5. 请勿滥用电源线。切勿用电源线来携带充电器或猛拉电源线来将其从插座上 拔下。请使电源线远离热、油和尖锐的边缘。 6. 不使用充电器或正在维护和检查时，请将充电器的电源线从插座上拔下。 7. 为了避免危险，请仅使用指定的充电器。 8. 请仅使用正宗 HiKOKI 更换零件。 9. 请勿将电动工具和充电器用于使用说明书中指定的用途之外。 10. 为了避免人体受伤， 请仅使用使用说明书或 HiKOKI 商品目录中推荐的配件或附件。 11. 如果电源线损坏，必须由厂家或其维修代理或类似有资格的人员更换以防发 生危险。 请仅让授权服务中心进行修理。厂家对由未授权的人员修理或工具使用不当 引起的任何损坏或伤害不承担责任。 12. 为了确保电动工具和充电器的操作整体性， 请勿拆下装在上面的盖子或螺钉。 13. 请始终在标牌上所示的电压下使用充电器。 14. 使用前请对电池充电。 15. 切勿使用指定电池之外的电池。请勿将通常的干电池、指定之外的电池或汽 车电池连接到电动工具。 16. 请勿使用带增压器的变压器。...
- Page 3 BSL1430 (8), BSL1830 (10), BSL2530 (14), BSL3620 (10) 约 60 分钟 BSL1440 (8), BSL1840 (10), BSL3626 (20) 约 80 分钟 充电电压 14.4 V - 36 V 重量 0.7 kg 用途 对 HiKOKI 电池充电。 ○ BSL1415, BSL1415X, BSL1420, BSL1430, BSL1440, BSL1815, BSL1815X, BSL1820, BSL1830, BSL1840, BSL2530, BSL3620, BSL3626...
- Page 4 中文 充电 使用电动工具之前，按下述方法将电池进行充电。 1. 将充电器的电源线连接到插座。( 图 1) 当充电器的插头接上插座时，充电状态灯将呈红色闪烁。 （闪烁间隔为 1 秒） 18V电池 25.2V电池 (BSL1815、BSL1815X、 36V电池 (BSL2530) BSL1820、BSL1830、 (BSL3620、 BSL1840) BSL3626) 14.4V 电池 (BSL1415、 BSL1415X、 BSL1420、BSL1430、 BSL1440) 冷却扇 指示灯 导轨 警示板 标牌 插入前 图 1...
- Page 5 中文 2. 将电池插入充电器。 如图 2 所示，将电池紧紧地插入充电器，直至看见线。 用于 14.4V 和 18V 电池的线 用于 25.2V 和 36V 电池的线 14.4V 电池 (BSL1415、BSL1415X、 25.2V 电池 (BSL2530) BSL1420、BSL1430、BSL1440) 36V 电池 (BSL3620、 18V 电池 (BSL1815、BSL1815X、 BSL3626) BSL1820、BSL1830、BSL1840) 插入后 图 2 3. 充电 将电池插入充电器后，充电器上的指示灯将持续点亮呈红色。 电池完全充电后，指示灯将闪烁呈红色（以 1 秒的间隔） （参照表 1） 。 (1) 指示灯显示...
- Page 6 中文 (2) 关于电池的温度 电池的温度如表 2 所示，在充电前应使已发热的电池冷却片刻。 表 2 可以对电池 电池 进行充电的温度 BSL1415, BSL1415X, BSL1420, BSL1430, BSL1440, BSL1815, BSL1815X, BSL1820, BSL1830, BSL1840, 0℃ - 50℃ BSL2530, BSL3620, BSL3626 (3) 关于充电时间 各种电池所需的充电时间如表 3 所示。 表 3 20℃时的大致充电时间 ( 分钟 ) 电池容量 (Ah) 电池电压...
- Page 7 ○ 信号灯呈红色快速闪烁 ( 闪烁间隔为 0.2 秒钟 ) 时，请检查充电器的电池连 接器内是否有异物并加以清除。若没有异物，则可能是电池或充电器发生了 故障，请将其送往当地授权服务中心。 ○ 因内置的微机需要约 3 秒钟才能确认正用 UC36YRSL 进行充电的电池已被 取出，因此请待 3 秒钟后再重新插入电池继续充电。如果在不到 3 秒内就 插入电池，则电池可能充电不正常。 维护和检查 1. 检查安装螺钉 请定期检查所有安装螺钉是否拧紧。若发现螺钉松弛，应立即拧紧，否则会 导致严重事故。 2. 清洁充电器 当充电器脏污时，请用柔软的干布或沾有肥皂水的布片擦拭。请勿使用会溶 化塑料的含氯溶剂、汽油或油漆稀释剂。 3. 收藏停用的充电器 充电器不用时，应收藏在干燥、较高或上锁（小孩拿不到）的地方。 4. 维修零部件一览表 注意！ HiKOKI 牌电动工具的维修、改造和检查须由经 HiKOKI 公司授权的维修中心 进行。 当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给 经 HiKOKI 公司授权的维修中心，将有助于维修或保养工作。 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。...
- Page 8 中文 维修零部件一览表...
- Page 9 中文 项目号 代码号 使用数 备注 335295 335291 333779 T3.15A / 250V 949553 329045 329043 993963 M3 × 12 329041 326358 D3 × 18 327173 328528 328531 335294 327174 D3×8 –––––––– 335293 "3" 333239 327175 D3 × 25 326809 333238 ––––––––...
-
Page 10: Table Of Contents
Handling Instructions. 10. To avoid personal injury, use only the accessories or attachment recommended in these handling instructions or in the HiKOKI catalog. 11. If the supply cord is damaged, it must be replaced by the manufacture or its service agent or a similarly qualifi... -
Page 11: Precautions For Charger
English 14. Always charge the battery before use. 15. Never use a battery other than that specifi ed. Do not connect a usual dry cell, a battery other than that specifi ed or a car battery to the power tool. 16. -
Page 12: Specifications
Approx. 60 minutes BSL1440 (8), BSL1840 (10), BSL3626 (20) Approx. 80 minutes Charging 14.4 V – 36 V voltage Weight 0.7 kg APPLICATIONS For charging the HiKOKI BATTERY. BSL1415, BSL1415X, BSL1420, BSL1430, BSL1440, BSL1815, BSL1815X, BSL1820, ○ BSL1830, BSL1840, BSL2530, BSL3620, BSL3626... -
Page 13: Charging
English CHARGING Before using the power tool, charge the battery as follows. Connect the charger’s power cord to the receptacle. (Fig. 1) When connecting the plug of the charger to a receptacle, the pilot lamp will blink in red. (At 1-second intervals) 18 V Battery 25.2 V Battery... - Page 14 English lnsert the battery into the charger. Firmly insert the battery into the charger until the line is visible, as shown in Fig. 2. Line for 14.4 V and 18 V batteries Line for 25.2 V and 36 V batteries 14.4 V Battery (BSL1415, BSL1415X, 25.2 V Battery (BSL2530) BSL1420, BSL1430, BSL1440)
- Page 15 English NOTE When standby for cooling battery, UC36YRSL cools the overheated battery by cooling fan. Regarding the temperature of the battery. The temperatures for batteries are as shown in the Table 2, and batteries that have become hot should be cooled for a while before being recharged. Table 2 Temperature which the battery Batteries...
-
Page 16: Maintenance And Inspection
Repair, modifi cation and inspection of HiKOKI Power Tools must be carried out by a HiKOKI Authorized Service Center. This Parts List will be helpful if presented with the tool to the HiKOKI Authorized Service Center when requesting repair or other maintenance. In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. -
Page 17: Service Parts List
English SERVICE PARTS LIST... - Page 18 English Item Code No. Remarks Used 335295 335291 333779 T3.15A / 250V 949553 329045 329043 993963 M3 × 12 329041 326358 D3 × 18 327173 328528 328531 335294 327174 D3×8 ––––––– 335293 “3” 333239 327175 D3 × 25 326809 333238 –––––––...
- Page 20 服务中心 工机商业(中国)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号：C99204123 G 发行日期：2018年6月 中国印刷...
