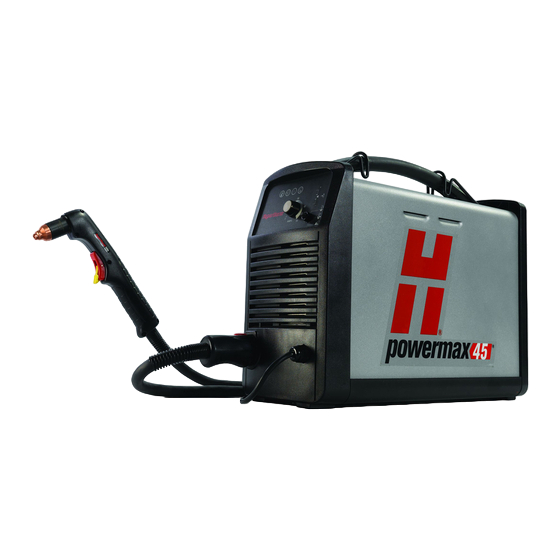

Hypertherm Powermax 45 Field Service Bulletin

Raw arc voltage kit
Hide thumbs Also See for Powermax 45:

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Operator's Manual
Powermax45
®
Raw Arc Voltage Kit
Kit de tension d'arc brute
Powermax45
Field Service Bulletin
Bulletin de service sur le terrain
806200 – Revision 4 – July 2014
Révision 4 – Juillet 2014

Advertisement

loading
Need help?

Need help?

Do you have a question about the Powermax 45 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Hypertherm Powermax 45

Summary of Contents for Hypertherm Powermax 45

  • Page 1 Powermax45 ® Raw Arc Voltage Kit Kit de tension d’arc brute Powermax45 Field Service Bulletin Bulletin de service sur le terrain 806200 – Revision 4 – July 2014 Révision 4 – Juillet 2014...
  • Page 2 82 51 701 0358 Fax © Hypertherm Inc. 2014. All rights reserved. Tous droits réservés. Powermax and Hypertherm are trademarks of Hypertherm Inc. and may be registered in the United States and/or other countries. All other trademarks are the property of their respective holders.

  • Page 3: Electric Shock Can Kill

    (LIA). Without approval of the LIA, modification of the factory installed wiring voids the safety test marks (for example, cCSAus, CCC, CE, GOST-TR, UkrSEPRO, C-Tick, Kvalitet, EAC) applied to the product in the Hypertherm factory, and the safety certificates provided by Hypertherm become invalid after modification.

  • Page 4: Accessing Raw Arc Voltage

    Powermax45 Raw Arc Voltage Kit Accessing raw arc voltage Connecting a cable to the Powermax45 power board to bypass the voltage divider and access raw arc voltage must be done by trained service personnel. WARNING! HIGH VOLTAGE AND CURRENT SHOCK HAZARD, ENERGY HAZARD, AND FIRE HAZARD Connecting directly to the plasma circuit for access to raw arc voltage increases the risk of shock hazard, energy hazard, and fire hazard in the event of a single fault.
  • Page 5 Powermax45 Raw Arc Voltage Kit 5. Use a drill with a 15 mm (19/32 inch) drill bit to drill out the access point on the rear panel. Rear panel Access point 6. Route the cable through the strain relief so that 45.72 cm (18 inches) of insulated wire is on the side of the strain relief that will go inside the power supply.
  • Page 6 Powermax45 Raw Arc Voltage Kit 9. Find the grommet closest to the rear panel and at the bottom of the center panel. Route the 2 wires through the grommet to the power board side of the power supply. Rear panel pulled slightly away from the base Grommet in center panel 10.
  • Page 7 Powermax45 Raw Arc Voltage Kit 13. Connect wire 2 to J21. This time, put the connector for the work lead closest to the power board, and put the ring connector for wire 2 closest to the head of the screw. Torque the screw to 23.0 kg∙cm (20 inch∙pounds). J19 or J18 (white wire) TP 19...
  • Page 8 Powermax45 Raw Arc Voltage Kit Powermax45 Field Service Bulletin 806200...

  • Page 9: Outils Et Matériel Requis

    LIA, la modification du câblage fait en usine annule le marquage des essais de sécurité (comme par exemple le cCSAus, CCC, CE, GOST-TR, UkrSEPRO, C-Tick, Kvalitet, EAC) apposé au produit à l’usine Hypertherm. Les certificats de sécurité fournis par Hypertherm seront également déclarés nuls et non avenus après ladite modification.
  • Page 10 Kit de tension d’arc brute Powermax45 Accès à la tension de l’arc brute Le branchement d’un câble au panneau d’alimentation du Powermax45 afin de contourner le diviseur de tension et accéder à la tension d’arc brute doit être effectué par un technicien de maintenance qualifié. AVERTISSEMENT ! HAUTE TENSION ET COURANT ÉLEVÉ...
  • Page 11 Kit de tension d’arc brute Powermax45 5. Utiliser une perceuse avec une mèche 15 mm pour percer le trou au point d’accès sur le panneau arrière. Panneau arrière Point d’accès 6. Faire passer le câble dans le serre-câble en laissant dépasser 45,72 cm de fil isolé du côté du serre-câble qui entre dans la source de courant.
  • Page 12 Kit de tension d’arc brute Powermax45 9. Repérer le passe-fil le plus proche du panneau arrière, au bas du panneau central. Faire passer les deux fils dans le passe-fil jusqu’à la source de courant, côté circuit d’alimentation. Panneau arrière légèrement écarté du socle Passe-fil du panneau...
  • Page 13 Kit de tension d’arc brute Powermax45 13. Connecter le fil 2 au connecteur J21. Cette fois, rapprocher le connecteur du câble de retour du panneau d’alimentation et placer le connecteur de l’anneau du fil 2 le plus près de la tête de vis. Serrer l’écrou à un couple de 23,0 kg cm.
  • Page 14 Kit de tension d’arc brute Powermax45 Powermax45 Bulletin de service sur le terrain 806200...
