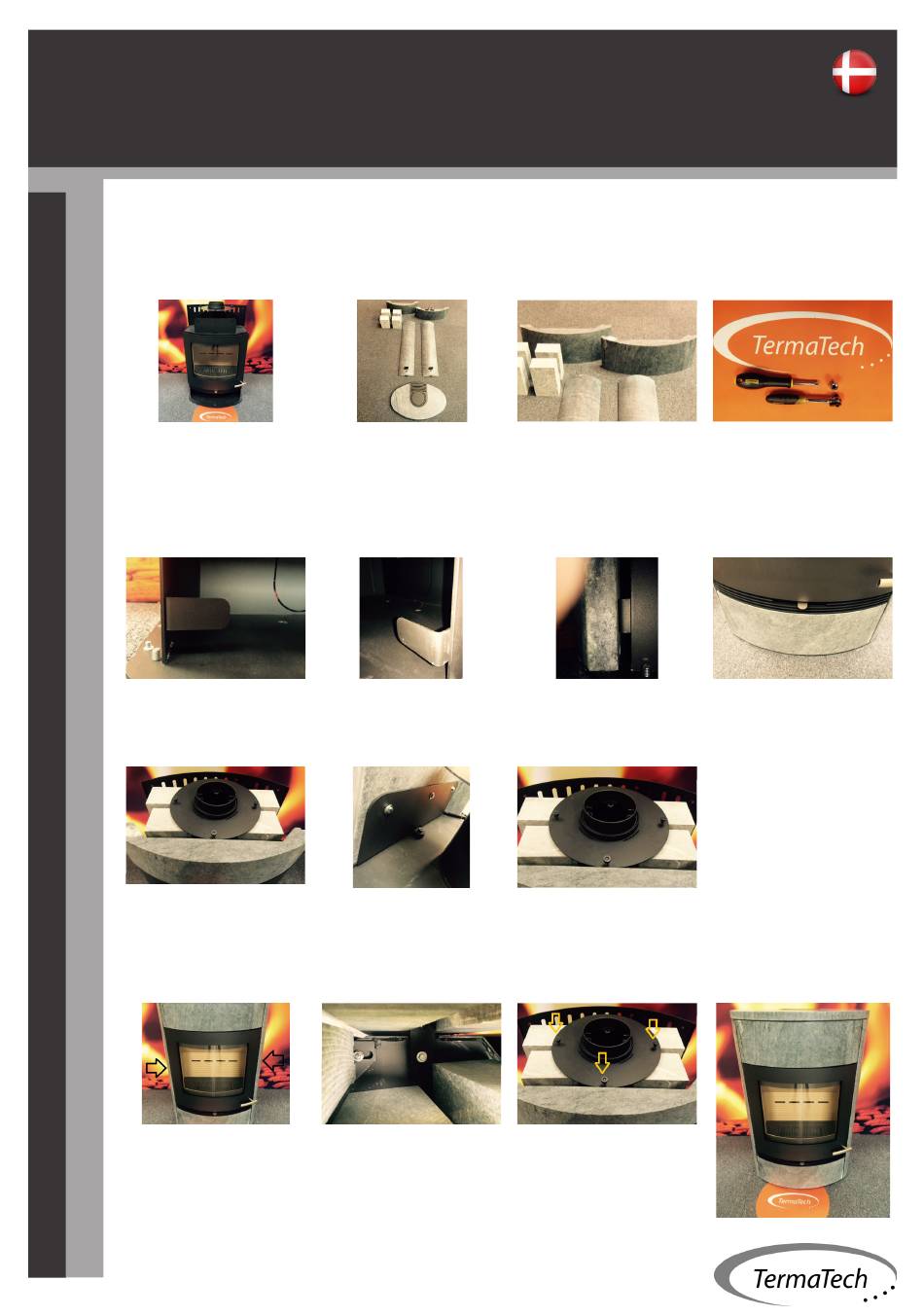

Montageanleitung für den TT22HST
DE - Seite 1
UK - page 2
F
- page 3
DK - side 4
Wir bitten Sie, die Montageanleitung vor dem Gebrauch vollständig und aufmerksam durchzulesen. Lesen Sie bitte auch die
Gebrauchsanweisung/Montageanleitung für die TT22- Serie.
Bitte beachten: Es besteht eine natürlich vorkommende Variation in der Struktur und Oberfläche des Steins. Für die Steine müssen
Toleranzen berechnet werden und es kann notwendig sein, dass die verschiedenen Teile angepasst werden müssen.
1: Stellen Sie den Ofen an der
gewünschten Stelle auf. Haben
Sie eine Form Vorlegeplatte
gewählt, müssen die mitge-
lieferte Stellfüβe unter dem
Ofen montiert werden (liegen in
der Ascheschublade im Feuer-
raum).
5: Bodenstein
Die mitgelieferten Winkelbeschläge werden in das Holzfach montiert. Die Beschläge werden so lange eingestellt bis die Steine richtig
sitzen und bündig mit den Kanten sind.
6: Top Frontstein
Die Steine sind mit 3 x Ge-
windelöchern vorbreitet, wo
die mitgelieferten Bolzen und
Unterlegscheiben reinpassen.
9: Seitensteine
Ein 10mm Schraubenschlüssel mit Verlängerung wird für die
Montage verwendet. Für die Befestigung werden die mitgelieferte
Beschläge mit Metalstift, 10mm Bolzen und Unterlegscheiben
verwendet. Es ist möglich die Steine zu richten. Die Steine sollten
an beiden Seiten den gleiche Abstand haben.
1
Heat-Storage
2: Packen Sie zuerst die Steine
aus (siehe Foto unten). Bitte
beachten Sie die Steine werden
sehr leicht beschädigt.
7: Der Stein muss gegen die
Metalplatte platziert werden,
damit alle Gewindelöcher in die
vorbereiteten Löcher passen.
Danach mit einem 10ér Schrau-
benschlüssel festziehen.
3: Die zwei Frontsteine für
oben und unten sind gleich.
Verwenden Sie einfach eine für
oben und eine für unten.
8: Wärmespeicherungsmodule
Legen Sie die 4 Wärmespeicher-
ungsmodule wie unten (siehe
Foto)
10: Topplatte
Die Topplatte wird oben auf
dem Ofen lose aufgelegt, damit
die vorbereiteten Löcher auf die
Gewinde mit Müttern passen.
DE
4: Für die Montage wird ein
10mm Schraubenschlüssel
benötigt.
