HS300
Operation Manual
Contents subject to change without notice
Version 2.1
2012-01-10

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HS300 and is the answer not in the manual?

Questions and answers

Related Manuals for Brecknell HS300

Summary of Contents for Brecknell HS300

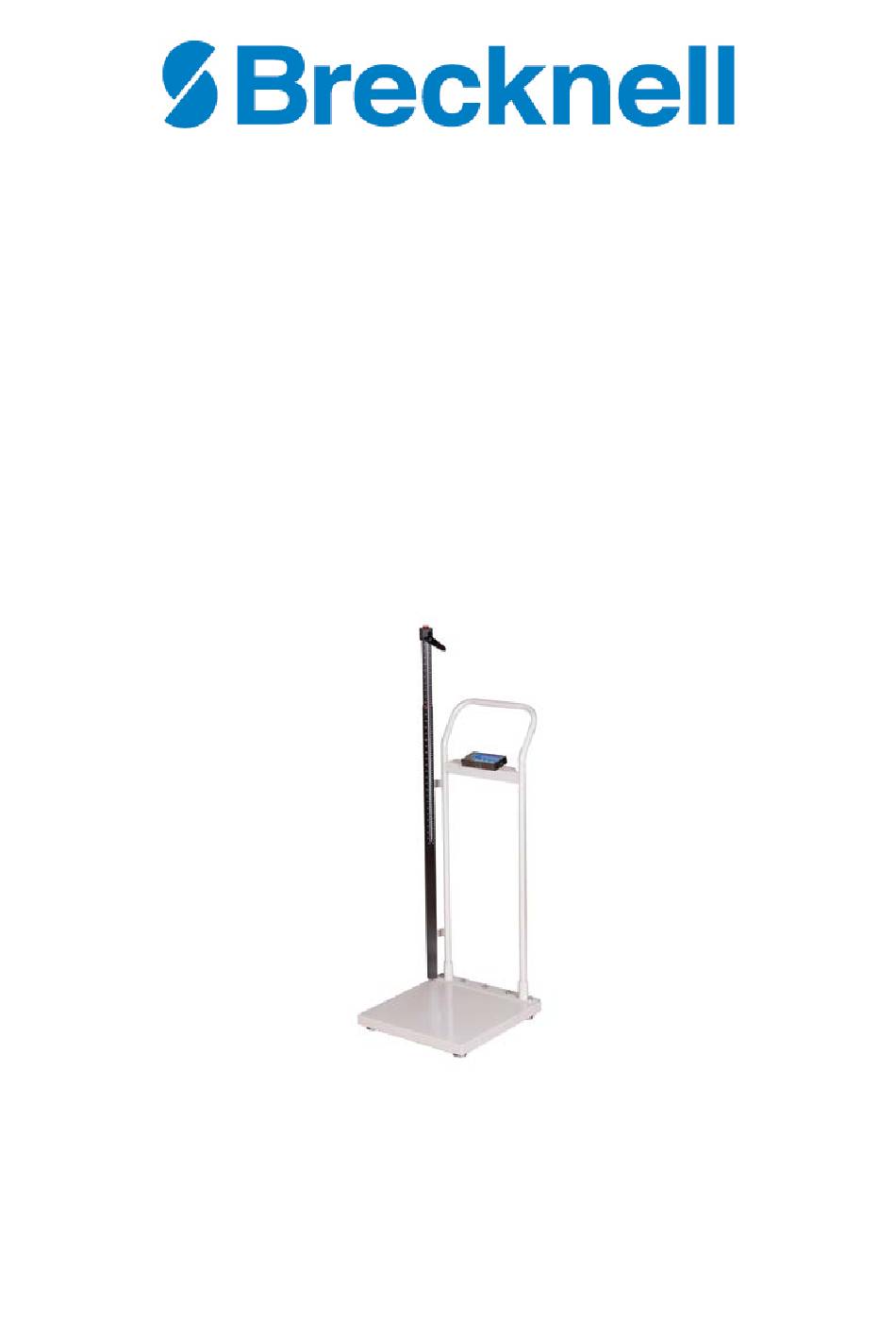

  • Page 1 HS300 Operation Manual Contents subject to change without notice Version 2.1 2012-01-10...
  • Page 2 Decl aration s of com plian ce United States This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment.
  • Page 3 W a r n i ng s Electrical installation For your protection, all mains (110V or 230V) equipment used where damp or wet conditions may occur, must be supplied from a correctly fused source and protected by an approved ground fault protection device (RCD, GFCI etc.).

  • Page 4: Table Of Contents

    CONTENT Ⅰ. SPECIFICATIONS. ……………………………………………… P1 Ⅱ. KEY FUNCTION. ……………………………………………… P3 Ⅲ. CALIBRATION. ………………………………….……………… P6 Ⅳ. Examination mode………………………………………………… P9 Ⅴ. SETUP MODE. …………………………………………………… P10 Ⅵ. Details of RS232 Communication………………………………... P17 Ⅶ. Calibration resolution, division and capacity …..………………… P20 Ⅷ. Meaning of some displayed symbols. ……………………………. P23 Ⅸ.

  • Page 5: Ⅰ. Specifications

    140 Indicator Operation Manual Thank you for purchasing the 140 indicator. Please read all operating instructions carefully before use and keep the following points in mind: * Avoid lengthy exposure to extreme heat or cold, your scale works best when operated at normal room temperature.
  • Page 6 ·OPERATION INTERFACE: 1. Display: 0.65” (17mm) 7-segment LCD, 5 digits 2. Keyboard: 4-key push button ·POWER: 1. Alkaline Batteries: 4 x “AAA” size cells When all displayed segments of LCD flashed, this indicates the batteries are low below 4.9V and you’d better to replace batteries; When “Lo.bAt”...

  • Page 7: Ⅱ. Key Function

    Ⅱ KEY FUNCTION: FACEPLATE: DISPLAY SYMBOL MEANING: Zero ◄--------The scale is at zero point and the gross weight is 0 Net ◄---------The display reading is net weight, and the tare weight is not 0.  Hold -------The scale is under HOLD mode. It displays the current live weight when flashed, and the locked reading will be shown when ...
  • Page 8 UNIT Choose weighing units among kg-lb-lb: oz Note: The weighing units that can be used are restricted by display division, and calibration weight unit (restricted by P8, P9, and P10): For example, if the calibration unit is “kg”; calibration display resolution is 50kg (that means: P8=5, P9=0, P10=0), and users press UNIT key to choose weighing units.
  • Page 9 HOLD PRINT Hold these two buttons to show firmware version; A/D code or input working voltage of indicator. UNIT Hold these two buttons to enter setting mode when the sealed calibration switch is on. TARE Hold these two buttons to enter calibration mode when the sealed calibration switch is on.

  • Page 10: Ⅲ. Calibration

    Choose the weight inner code or input working voltage to be displayed. The working voltage range is 4.8V-8V. If the voltage is not within range, it may damage the indicator. Voltage value is shown like this “U x.xx” and its unit is V. When A/D code of weight is shown, press this button to choose filtered or un-filtered weight A/D data;...
  • Page 11 TARE to confirm and go to next step, or press ON/OFF/ZERO to exit the calibration mode. The 140 indicator will display “CAP.--”, that means the following data is the full capacity according to your setting of display resolution (P7), display division value (P8) , location of decimal point-dot in calibration unit (P9) and capacity’s unit in calibration (P10).
  • Page 12 can press ON/OFF/ZERO to exit the calibration mode. Or load 5%-100%FS weight, and use PRINT/HOLD and UNIT keys to input the loaded weight. If the input data is larger than 199999, it will show as “Hxxx” and “Lxxx”. If the triangular symbol on the left bottom of LCD window appears, it means that the digit being changed is the displayed most significant bit which can only be 0/blank or 1.
  • Page 13 try to repeat from step 5. The scale will return to normal weighing mode. Attention: To ensure the accuracy of the scale, it is recommended to use over 75% full capacity weight to calibrate. Ⅳ. DISPLAY ADC CODE OR INPUT WORKING VOLTAGE VALUE 1.
  • Page 14 Below is the drawing of position of the zero-point potentiometer on PCB for conference, decrease ADC data by rotating clockwise, and increase ADC data by rotating counter-clockwise. 3. Press UNIT key to select displaying weight inner code or input the inner working voltage value.
  • Page 15 3) P : Item AB parameters and one digit can be input AB.C 4) P : Item AB parameters and two digits can be input AB.CD 5. Detailed setup: 5.1) P1.xy: Auto-off time xy= 00-15 xy = 00 : means no auto-off function xy = 01-15: means the scale turns off to save power after 01-15 minutes when no variety of weight on scale and no key operation.
  • Page 16 as follows: <LF><Gross: reading, minus, decimal point, unit><CR><EXT> <LF> <Tare: reading, decimal point, unit><CR><EXT> <LF> <Net: reading, minus, decimal point, unit><CR><EXT> The number of position used: weight reading ---7; Minus ---1; Decimal point ---1; Weight unit ---2 or 4; x = 3 : Continuously output of the current displayed reading and unit, and it does not receive any data.
  • Page 17 calibration resolution calibration resolution 7500 8000 10000 12000 1000 15000 1200 20000 1500 25000 2000 30000 2400 35000 2500 40000 3000 50000 3500 60000 4000 70000 5000 75000 6000 80000 7000 100000 5.8) P8.x: calibration division x = 0 : 1 x = 1 : 2 x = 2 : 5 5.9) P9.x: decimal point in calibration mode...
  • Page 18 Calibration Display division value in different weight unit that can be used division value Lb:oz (oz) 0.0001kg 0.0001kg 0.0002lb Not available 0.001kg 0.001kg 0.002lb Not available 0.01kg 0.01kg 0.02lb 0.5oz 0.1kg 0.1kg 0.2lb 5 oz Not available 10kg 10kg 20 lb Not available 0.0002kg 0.0002kg...
  • Page 19 0.2 lb 0.1 kg 0.2 lb 5 oz 2 lb 1 kg 2 lb Not available 20 lb 10 kg 20 lb Not available 0.0005 lb 0.0002 kg 0.0005 lb Not available 0.005 lb 0.002 kg 0.005 lb 0.1 oz 0.05 lb 0.02 kg 0.05 lb...
  • Page 20 x = 5 : Power-on zero-point ±10%FS; x = 6 : Power-on zero-point ±20%FS; x = 7 : No limitation x = 8 : Power-on zero-point +1%FS x = 9 : Power-on zero-point +2%FS x = 10 : Power-on zero-point +3%FS x = 11 : Power-on zero-point +4%FS x = 12 : Power-on zero-point +5%FS x = 13 : Power-on zero-point +10%FS...
  • Page 21 x = 8 : +5d Choose the zero tracking range as per the stability of weighing system, accuracy and weight excursion. The normal setting is +0.5d ~ +1.5d. 5.17) P17.x: Data filter intensity x = 0 very weak x = 1 : weak x = 2 : middle x = 3 : strong The larger the chosen digit is, data filter intensity is stronger, and the speed...
  • Page 22 Ⅵ. The detail about RS232: 1. RS-232 connects between scale and Host: Scale -----------------------Cable---------------------------Host (DB9 female)--------(DB9 male)----(DB9 female)--------(DB9 male) TXD 2 --------------- 2 ------------------------ 2 --------------2 RXD RXD 3 --------------- 3 ------------------------ 3 --------------3 TXD GND 5 --------------- 5 ------------------------ 5 --------------5 GND DSR 4 --------------- 4 ------------------------- 4 --------------4 DTR DTR 6 --------------- 6 ------------------------- 6 --------------6 DSR CTS 7 --------------- 7 -------------------------- 7 --------------7 RTS...
  • Page 23 weight. Minus sign follows after the first digit. c) Useless leading zero before digits is suppressed. 2.3) Key to symbols used <LF> Line Feed character (hex 0AH) <CR> Carriage Return character (hex 0DH) <ETX> End of Text character (hex 03) <SP>...
  • Page 24 (4) Command: T<CR> (54h 0dh) Response: TARE function is activated, and then returns scale status. just like pressing TARE button: <LF> H1H2H3 <CR><ETX> If TARE function cannot be activated, it will return to current scale status. (5) Command: U<CR> (55h 0dh) Response: Changes units of measure and return scale status with new units, just like pressing UNIT button.
  • Page 25 Ⅶ. Relationship of capacity and the setting of P7, P8 and P9: Table6: (Capacity unit is kg or lb) Resolution Division set by P8 and P9（P8=0） set by P7 0.0001 0.001 0.01 0.0500 0.500 5.00 50.0 5000 0.0600 0.600 6.00 60.0 6000 0.0750...
  • Page 26 Table7: (Capacity unit is kg or lb) Resolution Division set by P8 and P9（P8=1） set by P7 0.0002 0.002 0.02 0.1000 1.000 10.00 100.0 1000 10000 0.1200 1.200 12.00 120.0 1200 12000 0.1500 1.500 15.00 150.0 1500 15000 0.1600 1.600 16.00 160.0 1600...
  • Page 27 Table8: (Capacity unit is kg or lb) Resolution Division set by P8 and P9（P8=2） set by P7 0.0005 0.005 0.05 0.2500 2.500 25.00 250.0 2500 25000 0.3000 3.000 30.00 300.0 3000 30000 0.3750 3.750 37.50 375.0 3750 37500 0.4000 4.000 40.00 400.0 4000...

  • Page 28: Ⅷ. Meaning Of Some Displayed Symbols

    Ⅷ. The meaning of some displayed symbols: 1. 0ˉ ˉ ˉ ˉ zero point is over the setting range ---------- 2. 0 zero is below the setting range _ _ _ _ ---------- 3. Adˉ ˉ ˉ ADC is over max. range; ---------- 4.

  • Page 29: Ⅹ.key Definition Summary

    Ⅹ .Key Definition summary: MODE DEFINITION Enter or exit HOLD mode; output the Normal weighing mode data as per P4,P5,P6 setting HOLD Setup mode/Calibration Shift the flashed position from right to /PRINT mode left Displaying A/D code or No Function input voltage mode Choose weight units, refer P8, P9, Normal weighing mode...

  • Page 30: Ⅺ.parameters Setting Summary

    ON/OFF/ ZERO Normal weighing mode Enter setup mode when sealed (more than 3s) calibration switch is on? UNIT ON/OFF/ ZERO Normal weighing mode Enter calibration mode when sealed (more than 3s) calibration switch is on? TARE Ⅺ. Parameters setting summary: Factory Final Para-...
  • Page 31 P6.x 0, 1, 2 RS232 format: 0=8N1, 1=7O1, 2=7E1 Resolution select: 500,600,750,800, 1000,1200, 1500,2000,2400,2500, 3000, 3500, 4000, 5000, 6000, 7000, 7500, P7.xy 00-31 8000, 10000, 12000, 15000, 20000, 25000, 30000, 35000, 40000, 50000, 60000,70000,75000,80000,100000 P8.x 0,1, 2 Division select: 0=1, 1=2, 2=5 Decimal point in calibration: 0= x1, 1= 0,1,2,3,4, P9.x...
  • Page 32 11=Power-on zero-point +4%FS 12=Power-on zero-point +5%FS 13=Power-on zero-point +10%FS 14=Power-on zero-point +20%FS Weight signal within power-on zero point range, Choose which data as P14.x 0, 1, 2 current power-on zero point; 0= current weight ; 1= calibration zero-point; 2=switch-off zero-point Weight signal not within power-on zero point range, Choose which data as current power-on zero point;...
  • Page 34 UK and Europe Brecknell Brecknell 1000 Armstrong Drive Foundry Lane Fairmont MN 5031 Smethwick Toll Free: 800-637-0529 West Midlands, B66 2LP. Tel: 507-238-8702 Tel: +44 (0) 845 246 6717 Fax: 507-238-8271 Fax: +44 (0) 845 246 6718 Email:sales@brecknellscales.com Email: sales@brecknellscales.co.uk www.
  • Page 35 HS300 Mode d'emploi Version 2.1...
  • Page 36 Déclarations de conformité États-Unis Cet équipement a été testé et déclaré conforme aux restrictions des appareils numériques de catégorie A, conformément à la section 15 des règles de la FCC. Ces restrictions sont conçues pour offrir une protection raisonnable contre les interférences nocives lorsque l’équipement est utilisé dans un environnement commercial.
  • Page 37 Av e r t i s s e m e n ts Installation électrique Pour votre protection, tous les principaux appareils (110 V ou 230 V) utilisés, dans des conditions humides ou mouillées doivent être branchés à une source avec système d’arrêt de calibre idoine et protégés par un dispositif de protection contre le défaut de sol approuvé...
  • Page 38 TABLE DES MATIÈRES Ⅰ. Caractéristiques ................P1 Ⅱ. Fonctions des touches ..............P4 Ⅲ. Mode de configuration ..............P9 Ⅳ. Détails de la communication RS232 ..........P17 Ⅴ . Relation de capacité et la configuration des paramètres P7, P8 et P9..............P21 Ⅵ. Signification de certains symboles affichés ........P24 Ⅶ.

  • Page 39: Ⅰ. Caractéristiques

    Mode d'emploi de l'indicateur 140 Nous vous remercions d'avoir choisi l'indicateur 140. Lire attentivement le mode d'emploi au complet avant toute utilisation et tenir compte des points suivants : • Éviter l'exposition prolongée aux températures extrêmement chaudes ou froides; votre balance fonctionne mieux à la température ambiante normale.
  • Page 40 ·COMMUNICATIONS DE SÉRIE : 1. Mode : Il est possible de choisir entre le mode duplex total ou sortie seule 2. Vitesse de transfert : 1 200, 2 400, 4 800, 9 600, ou 19 200 bps 3. Format des données : 8N1, 7E1, 7O1 8 bits de données, sans parité, 1 bit d’arrêt 7 bits de données, 1 bit de parité...
  • Page 41 ·CELLULE DE PESÉE : Comme plus d’une cellule de pesée peut être utilisée sur une balance, voici les exigences réglées sur la cellule de pesée pour l’utilisation avec cet indicateur, 1. Sensibilité : 0,3 mV/V à 3 mV/V (doit convenir à un calibre d'affichage de >0,2 µV) 2.

  • Page 42: Ⅱ. Fonctions Des Touches

    Ⅱ. FONCTIONS DES TOUCHES : PLAQUE FRONTALE : SIGNIFICATION DES SYMBOLES AFFICHÉS : Zero (Zéro) ◄--------La balance est au point zéro et le poids brut est à 0. Net (Net) ◄---------La lecture d'affichage est le poids net et le poids à...
  • Page 43 b. Si cette touche n’est définie que pour le mode PRINT (IMPRIMER) (P2=1), appuyer sur cette touche pour exporter les données selon le paramètre c. Si cette touche est définie pour le mode HOLD (RETENIR) et PRINT (IMPRIMER) (P2=2), appuyer sur cette touche pour exporter les données selon le paramètre P4.
  • Page 44 HOLD même résultat qu'à la section 3,1 PRINT UNIT même résultat qu'à la section 3,1 même résultat qu'à la section 3,1 TARE Mettre la balance hors tension. HOLD PRINT Tenir ces deux touches enfoncées pour indiquer la version du micrologiciel; code A/D ou la tension de fonctionnement d'entrée de l'indicateur.
  • Page 45 Confirmer et sauvegarder les paramètres affichés. Une fois le dernier paramètre configuré, l'indicateur ne sortira pas du mode de configuration, et fera défiler les premiers paramètres pour visualisation ou modification. Sortir du mode de configuration et entrer en mode de travail normal.
  • Page 46 Faire défiler la liste en surbrillance de droite à gauche. Modifier le chiffre dans la position en surbrillance. Le chiffre peut être modifié pour 0, 1, 2, 3, 4, 5, 6, 7, 8, 9. Confirmer la réception des données d'entrée et passer à...
  • Page 47 xy = 00 : signifie aucune fonction d'arrêt automatique xy = 01-15 : signifie que la balance s'éteint pour économiser l'alimentation après 01 à 15 minutes en cas d'inactivité sur la balance et aucun fonctionnement des touches. 5.2) P2.x : Définition de la touche HOLD/PRINT (RETENIR/IMPRIMER) x = 0 : la fonction HOLD (RETENIR) seulement x = 1 : la fonction PRINT (IMPRIMER) seulement x = 2 : la fonction HOLD et PRINT (RETENIR et IMPRIMER) (appuyer...
  • Page 48 x = 2 : Appuyer sur la touche PRINT/HOLD (IMPRIMER/RETENIR), la balance affichera les données sur le poids stable actuel brut, à vide, et net ainsi que l'unité de poids. Le format est le suivant : <LF><Brut : lecture, moins, point décimal, unité><CR><EXT> <LF>...
  • Page 49 x = 0 : 8N1 – 8 chiffres, sans paire et impaire, 1 bit de démarrage, 1 bit d'arrêt x = 1 : 7O1 – 7 chiffres, 1 impaire, 1 bit de démarrage, 1 bit d'arrêt x = 2 : 7E1 – 7 chiffres, 1 paire, 1 bit de démarrage, 1 bit d'arrêt 5.7) P7.xy : résolution du calibrage Table 2 : résolution du...
  • Page 50 x = 4 : quatre chiffres décimals (x10 x = 5 : aucun point décimal (x10 5.10) P10.x : Unité de calibrage x = 0 : unité de calibrage en kg x = 1 : unité de calibrage en lb Selon la configuration de P8, P9 et P10, la table suivante est listée, Table 3 : unité...
  • Page 51 0,001 lb 0,0005 kg 0,001 lb Non disponible 0,01 lb 0,005 kg 0,01 lb 0,2 oz 0,1 lb 0,05 kg 0,1 lb 2 oz 1 lb 0,5 kg 1 lb Non disponible 10 lb 5 kg 10 lb Non disponible 0,0002 lb 0,0001 kg 0,0002 lb...
  • Page 52 x = 4 : calibrage du point zéro (CAL.P0) +20 % volume total x = 5 : calibrage du point zéro (CAL.P0) +50 % volume total x = 6 : calibrage du point zéro (CAL.P0) +100 % volume total x = 7 : Aucune limitation 5.13) P13.x : Plage de zéro pour la touche ZERO (ZÉRO) une fois le commutateur mis en marche x = 0 : point zéro au démarrage ±...
  • Page 53 5.15) P15.x : sélectionner le point zéro à utilisé lors de la mise en fonction et que le signal de poids N'EST PAS à l'intérieur de la plage du point zéro au démarrage : x = 0 : Choisir le poids actuel comme point zéro actuel au démarrage. x = 1 : Choisir le point zéro de calibration comme point zéro au demurrage.
  • Page 54 sera reconnue comme étant stable. La configuration normale est +1d ~ +3d. 5.19) P19.x : La plage de surcharge pouvant être affichée (lorsque le poids dépasse la plage, « ˉˉˉˉˉ » s'affichera) : x = 0 : FS+0d x = 1 : FS+9d x = 2 : 101 % volume total x = 3 : 102 % volume total x = 4 : 105 % volume total...
  • Page 55 NC 9 ----------------- 9 -------------------------- 9 --------------9 Nota : La broche 4 et la broche 6 de l'indicateur DB9 femelle sont court-circuitées, la broche 7 et la broche 8 sont court-circuitées! 2. Lorsque P4 est réglé à 7 : le protocole du RS232 est compatible au NCI-SP1, voici les détails : 2.1) La vitesse de transfert et le format des données sont réglés selon la configuration P5 et P6.
  • Page 56 U1U2 : mesure les unités kg, lb ou oz 2.4) Commandes et réponses (1) Commande : W<CR> (57h 0dh) ① <LF>^^^^^^^^^u1u2<CR><LF>H1H2H3<CR><ETX>---hors capacité ② <LF>________u1u2<CR><LF> H1H2H3 <CR><ETX>---sous Réponse : ③ <LF>---------u1u2<CR><LF> H1H2H3<CR><ETX>---erreur du point capacité ①②③. zéro ④ Nota : Si l'unité du poids est lb : oz, U1U2= oz dans l'item ci-dessus <LF><p>w1w2w3w4w5w6<dp>w7u1u2<CR><LF>H1H2H3<CR><ETX>...
  • Page 57 (5) Commande : U<CR> (55h 0dh) Réponse : change les unités de mesure et retourne à l'écran principal en affichant des nouvelles unités, comme si vous appuyez sur la touche UNIT (UNITÉ). La nouvelle unité de mesure devrait être utilisée selon le paramètre P11.
  • Page 58 Ⅴ Relation de capacité et la configuration des paramètres P7, P8 et P9 Table 6 : (L’unité de capacité est le kg ou la lb) Résolution Division configurée par P8 et P9（P8=0） fixée par 0,0001 0,001 0,01 0,0500 0,500 5,00 50,0 5000 0,0600...
  • Page 59 75 000 7,5000 75,000 750,00 7500,0 75 000 750 000 80 000 8,0000 80,000 800,00 8000,0 80 000 800 000 100 000 10,0000 100,000 1000,00 10000,0 100 000 1 000000 Table 7 : (L’unité de capacité est le kg ou la lb) Résolution Division configurée par P8 et P9（P8=1）...
  • Page 60 Table 8 : (L’unité de capacité est le kg ou la lb) Résolution Division configurée par P8 et P9（P8=2） fixée par 0,0005 0,005 0,05 0,2500 2,500 25,00 250,0 2 500 25 000 0,3000 3,000 30,00 300,0 3 000 30 000 0,3750 3,750 37,50...

  • Page 61: Ⅵ. Signification De Certains Symboles Affichés

    Ⅵ. Signification de certains symboles affichés. 1. 0ˉ ˉ ˉ ˉ ---------- zéro est au-dessus de la plage de configuration 2. 0_ _ _ _ ---------- zéro est au-dessous de la plage de configuration 3. Adˉ ˉ ˉ ---------- ADC est supérieur à la plage maximale 4.

  • Page 62: Ⅶ. Direction De L'indicateur Avec Support

    Ⅶ. Direction de l'indicateur avec support L'afficheur contient un support en plastique ABS pour un montage vertical sur le mur ou un montage horizontal sur un banc pour lire les poids comme illustrés dans les images suivantes. (1) Placé en position verticale (2) Placé...

  • Page 63: Ⅷ. Sommaire Des Définitions Des Touches

    Ⅷ. Sommaire des définitions des touches : TOUCHE MODE DÉFINITION Entre en ou sortir du mode HOLD Mode de pesage normal (RETENIR); sortie de données selon les paramètres P4, P5, P6 HOLD Mode de Basculer la position clignotante de /PRINT configuration/calibration droite à...

  • Page 64: Ⅸ. Sommaire De La Configuration Des Paramètres

    ON/OFF/ Entrer en mode de configuration ZERO Mode de pesage normal lorsque le commutateur de joint de la (plus de 3s) calibration est dans la position de UNIT marche? ON/OFF/ Entrer en mode calibration ZERO Mode de pesage normal lorsque le commutateur de joint de la (plus de 3s) calibration est dans la position de TARE...
  • Page 65 poids brut, à vide et net lorsque la balance devient stable; 7=compatible Bio-RS232 (8 données) au NCI-SP1; Vitesse de transfert pour RS232 : 0, 1, 0=1 200bps, 1=2 400bps, P5.x 2, 3, 2=4 800bps, 3=9 600bps, 4=19 200bps 0, 1, format RS232 : 0=8N1, 1=7O1, P6.x 2=7E1...
  • Page 66 6=calibration du point zéro +100 % volume total; 7=Aucune limitation Plage zéro pour la touche ZERO (ZÉRO) : 0= point zéro au démarrage ± 1 % volume total; 1= point zéro au démarrage ±2 % volume total 2= point zéro au démarrage ± 3 % volume total;...
  • Page 67 Le signal du poids n'est pas à l'intérieur de la plage du point zéro au démarrage. Choisir les données 0, 1, actuelles point zéro P15.x démarrage; 0= poids actuel; point zéro calibration; 2=désactiver point zéro; 3=affichage continue « 0ˉˉˉˉ » 0, 1, Plage de suivi du zéro : 0=0d, 2, 3,...
  • Page 68 É.-U. R.-U. et Europe Brecknell Brecknell 1000 Armstrong Drive Foundry Lane Fairmont MN 56031 Smethwick Numéro sans frais : 800-637-0529 West Midlands, B66 2LP. Tél. : 507-238-8702 Tél. : +44 (0) 845 246 6717 Téléc : 507-238-8271 Téléc : +44 (0) 845 246 6718 Courriel : sales@brecknellscales.com...
