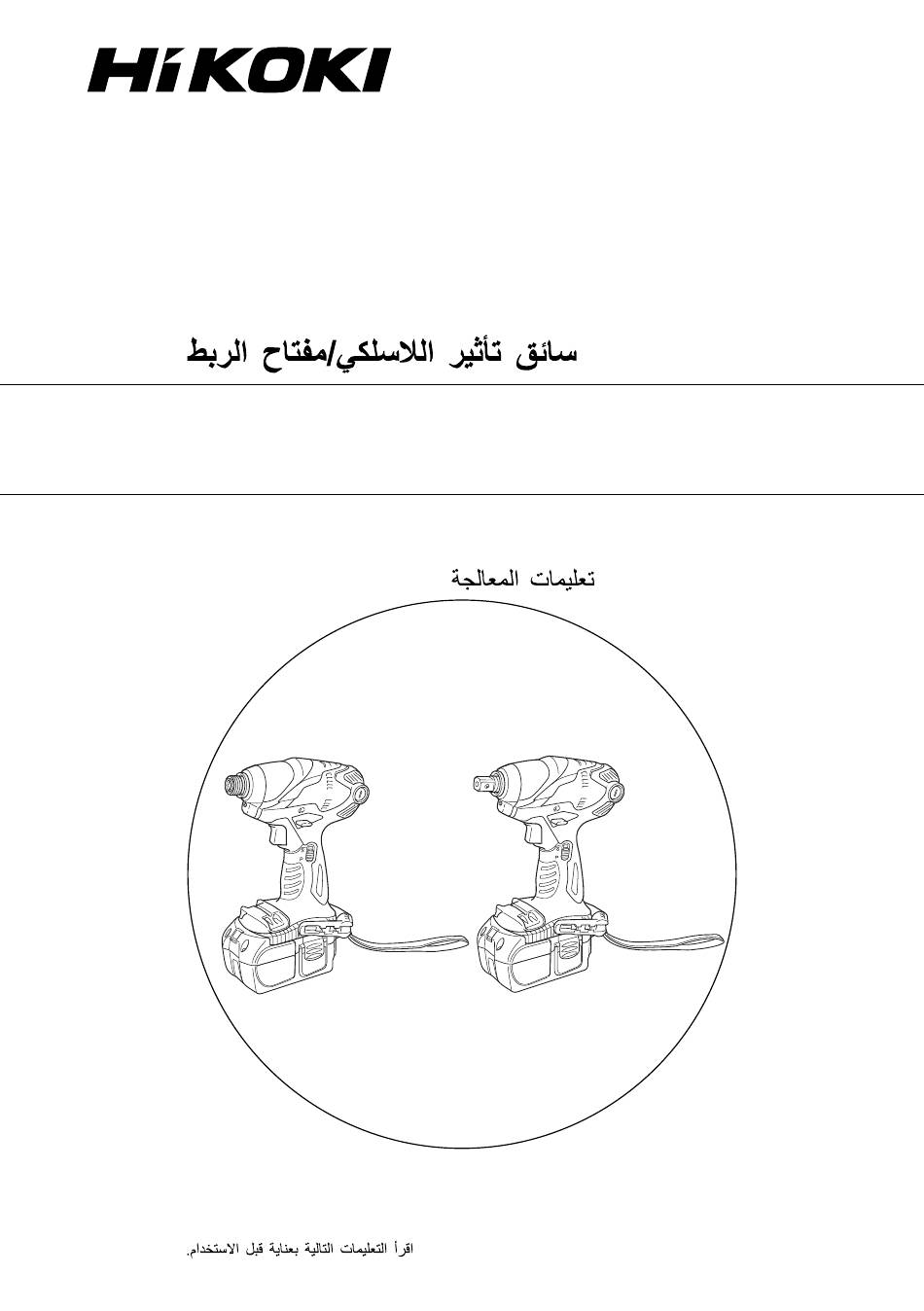

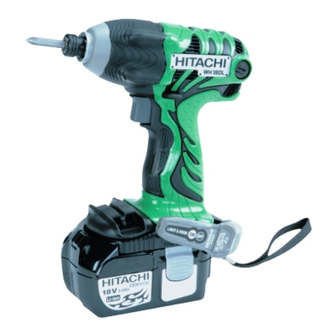

Cordless Impact Driver/Wrench
充電式衝擊起子機 / 扳手機
충전 임팩트 드라이버 / 렌치
Cờ-lê/Máy bắt vít động lực dùng pin
ไขควงกระแทกไร ส าย/บล็ อ กกระแทกไร ส าย
WH 14DL2
WR 14DL2
Handling instructions
使用說明書
취급 설명서
WH18DL2
Read through carefully and understand these instructions before use.
使用前務請詳加閱讀
본 설명서를 자세히 읽고 내용을 숙지한 뒤 제품을 사용하십시오.
Đọc kỹ và hiểu rõ các hướng dẫn này trước khi sử dụng.
โปรดอ า นโดยละเอี ย ดและทํ า ความเข า ใจก อ นใช ง าน
WH 18DL2
•
WR 18DL2
•
Hướng dẫn sử dụng
คู  ม ื อ การใช ง าน
WR18DL2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WH 14DL2 and is the answer not in the manual?

Questions and answers

Related Manuals for HIKOKI WH 14DL2

Summary of Contents for HIKOKI WH 14DL2

  • Page 1 Cordless Impact Driver/Wrench 充電式衝擊起子機 / 扳手機 충전 임팩트 드라이버 / 렌치 Cờ-lê/Máy bắt vít động lực dùng pin ไขควงกระแทกไร ส าย/บล็ อ กกระแทกไร ส าย WH 14DL2 WH 18DL2 • WR 14DL2 WR 18DL2 • Handling instructions Hướng dẫn sử dụng คู...
  • Page 2 &...
  • Page 3 3 mm 11.5 mm...
  • Page 4 English 한국어 中國語 14.4 V Rechargeable battery 14.4 V 충전식 배터리 14.4 V 充電式電池 (For WH14DL2, WR14DL2) (WH14DL2, WR14DL2용) (適用於WH14DL2、WR14DL2) 18 V Rechargeable battery 1８V 충전식 배터리 18 V 充電式電池 (For WH18DL2, WR18DL2) (WH18DL2, WR18DL2용) (適用於WH18DL2、WR18DL2) Latch 래치 卡榫 Pull out 잡아당김...
  • Page 5 ไทย ‫ﺍﻟﻌﺭﺑﻳﺔ‬ Tiếng Việt ‫ﻓﻭﻟﺕ ﻗﺎﺑﻠﺔ ﻹﻋﺎﺩﺓ ﺍﻟﺷﺣﻥ‬ ‫ﺑﻁﺎﺭﻳﺔ‬ แบตเตอรี ่ แ บบรี ช าร จ 14.4 V Pin sạc 14,4 V 14.4 (สํ า หรั บ WH14DL2, WR14DL2) ‫، ﻭ‬ ‫)ﻟﻁﺭﺯﻱ‬ (Dùng cho WH14DL2, WR14DL2) WH14DL2 WR14DL2 แบตเตอรี ่ แ บบรี ช าร จ 18 V ‫ﻓﻭﻟﺕ...

  • Page 6: General Safety Rules

    English d) Remove any adjusting key or wrench before GENERAL SAFETY RULES turning the power tool on. A wrench or a key left attached to a rotating part of the WARNING! power tool may result in personal injury. Read all instructions e) Do not overreach.
  • Page 7 English d) When battery pack is not in use, keep it away 15. Bring the battery to the shop from which it was purchased from other metal objects like paper clips, coins, as soon as the post-charging battery life becomes too keys, nails, screws, or other small metal objects short for practical use.

  • Page 8: Caution On Lithium-Ion Battery

    English 15. Never short-circuit the rechargeable battery. 2. Do not pierce battery with a sharp object such as a Short-circuiting the battery will cause a great electric nail, strike with a hammer, step on, throw or subject the current and overheat. It results in burn or damage to the battery to severe physical shock.

  • Page 9: Specifications

    English SPECIFICATIONS POWER TOOL Model WH14DL2 WH18DL2 Voltage 14.4 V 18 V Power mode 0 – 2600 /min No-load speed Save mode 0 – 2000 /min Small screw M4 – M10 Capacity Ordinary bolt M6 – M14 High tension bolt M6 –...
  • Page 10 English 3. Charging. CHARGING When inserting a battery in the charger, charging will commence and the pilot lamp will light continuously in red. Before using the power tool, charge the battery as follows. When the battery becomes fully recharged, the pilot lamp 1.

  • Page 11: Prior To Operation

    ○ Please use the designated attachments which are listed suspended from a waist belt. in the operations manual and HiKOKI’s catalog. Injury may result if you carry the equipment suspended Accidents or injuries could result from not doing so.

  • Page 12: Operational Cautions

    (Fig. 12) torque are as follows. CAUTION (1) Voltage Only HiKOKI STANDARD ACCESSORIES phillips bit When the discharge margin is reached, voltage (No. 2 × 65L; Code No. 983006) may be used. Do not decreases and tightening torque is lowered.
  • Page 13 When replacing the carbon brush with a new one, be sure change without prior notice. to use the HiKOKI Carbon Brush Code No. 999054. 6. Cleaning of the outside Take out the carbon brush by fi rst removing the brush cap and then hooking the protrusion of the carbon brush with a fl...
  • Page 14 中國語 d) 在將電動工具啟動前，先卸下任何調整用鑰匙 一般安全規則 或扳手。 扳手或鑰匙遺留在電動工具的轉動部位時，可 警告！ 能導致人員傷害。 閱讀所有說明，未遵守下列之說明可能導致電擊、火 e) 身體勿過度伸張， 任何時間要保持站穩及平衡。 災及 / 或嚴重傷害。 以便在不預期的狀態下，能對電動工具有較好 「電動工具」一詞在下列警告中， 關係到電源操作（有 的控制。 線）之電動工具或電池操作（無線）之電動工具。 f) 衣著要合宜，別穿太鬆的衣服或戴首飾。 保持你的頭髮、衣服及手套遠離轉動部位。 記住這些說明 寬鬆的衣服、手飾及長髮會被捲入轉動部位。 1) 工作場所 g) 如果裝置要用於粉塵抽取及集塵設施，要確保 a) 保持工作場所清潔及明亮。 其連接及正當使用。 雜亂及昏暗區域易發生意外。 使用此類裝置能減少與粉塵有關之危害。 b) 勿在易產生爆炸之環境中操作，譬如有易燃液 4) 電動工具之使用及注意事項 體、瓦斯或粉塵存在之處。 a) 勿強力使用電動工具，使用正確之電動工具為 電動工具產生火花會引燃粉塵或煙氣。...
  • Page 15 中國語 b) 需再充電時，僅能使用製造商指定的充電器。 8. 務請在 0 ∼ 40℃ 的溫度下進行充電。溫度低於 因充電器僅適合同一型式的電池組，若使用任 0℃ 將會導致充電過度，極其危險。電池不能在 何其它電池組時，將導致起火的危險。 高於 40℃ 的溫度下充電。 c) 使用電動工具時，僅能使用按照其特性設計的 最適合於充電的溫度是 20 ∼ 25℃。 電池組。 9. 請勿連續使用充電器。 因使用其它任何電池組時，將導致人員傷害及 一次充電完成后，請將充電器擱置 15 分鐘以上， 起火的危險。 然後再進行下一次充電。 d) 當電池組不在使用時，需保存於遠離其它金屬 10. 勿讓雜質進入充電池連結口內。 物件之處，例如 : 迴紋針、錢幣、鑰匙、圖釘、 11. 切勿拆卸充電式電池與充電器。 螺釘，或類似能造成端子與端子間連接的其它...
  • Page 16 中國語 8. 在切換旋轉方向之前，先停止衝擊扳手。在切換 3. 若電池在超載工作情況下過熱，電池電力可能會 旋轉方向之前，請務必鬆開開關，等待衝擊扳手 中止。 停下來。 在這種情況下，請停止使用電池，將電池從工具 9. 絕勿觸摸旋轉部位。 取出，讓電池冷卻。之後您就可以再度使用。 不要讓旋轉的套筒靠近手或身體其他部位，否則 此外，請留心下列的警告及注意事項。 可能會被套筒割傷或夾住。此外，套筒長時間持 警告 續使用之後，注意不要碰到套筒。因為套筒變得 為事先防止電池發生滲漏、發熱、冒煙、爆炸及起火 很燙，可能將人灼傷。 等事故，請確保留意下列事項。 10. 使用萬向接頭時，不要讓衝擊扳手空負荷旋轉。 1. 確保電池上沒有堆積削屑及灰塵。 ○ 在工作時確定削屑及灰塵沒有掉落在電池上。 如果在沒有連接負荷時讓套筒旋轉，萬向接頭會 ○ 確定所有工作時掉落在電動工具上的削屑和灰塵 造成套筒劇烈轉動。此種情況下您可能會受傷， 而套筒的劇烈運動可能會振動衝擊扳手以致扳手 沒有堆積在電池上。 ○ 請勿將未使用的電池存放在曝露於削屑和灰塵的 掉落。 11. 務請在 0 ∼ 40℃ 的溫度下進行充電。溫度低於 位置。...
  • Page 17 中國語 規 格 電動工具 型式 WH14DL2 WH18DL2 電壓 14.4 V 18 V 動力模式 0 － 2600 轉 / 分 無負荷速度 省電模式 0 － 2000 轉 / 分 小螺釘 M4 － M10 性能 普通螺栓 M6 － M14 高張力螺栓 M6 － M12 165 N .
  • Page 18 中國語 電池的拆卸 / 安裝法 充 電 1. 取下電池 使用電動工具之前，按下述方法將電池進行充電。 緊握機身，推動電池卡榫並將電池取下（見圖 1 1. 將充電器的電源線連接至插座。 和 2） 。 當電源線連接插座時，充電器的指示燈會閃爍紅 燈。 （每隔 1 秒 ) 注意 2. 將電池裝入充電器。 請勿使電池短路。 將電池確實裝入，直到電池接觸充電器底部，並 確認極性方向如圖 3 所示。 2. 電池的安裝法 請先確認了電池的正負極後， 再將電池插進去（見 注意 圖 2） 。 裝入電池時，若電極方向錯誤，會導致無法充 電甚至引起充電器端子等的損壞。 3.
  • Page 19 5. 安裝套筒（WR14DL2 / WR18DL2） ● 柱塞式 （圖 5） 怎樣讓電池使用時間更長 將砧座方形部位上的柱塞與六角形套筒的孔對 (1) 在電池電量完全耗盡之前給電池充電。 準。然後推動柱塞，將六角形套筒安裝到砧座上。 在感覺工具的動力變弱時，停止使用工具並為電 檢查柱塞是否完全與套筒接合。 池充電。如果繼續使用工具消耗電流，可能會造 要卸下套筒時，按相反的順序操作。 成對電池的損壞，電池使用壽命會縮短。 注意 (2) 避免在高溫下充電 ○ 請使用操作手冊和 HiKOKI 產品目錄中所列出的 充電電池在剛使用後會發熱。如果在電池剛使用 指定附件。 後為電池充電，電池的內部化學物質的性能會下 否則可能會導致意外或人身傷害。 降，電池使用壽命會縮短。請先將電池放置一會 ○ 確保套筒牢固安裝在砧座內。如果套筒安裝不 兒，待電池冷卻後再進行充電。 牢固，可能會脫落並導致人身傷害。 注意 ○ 連續使用電池充電器後，電池充電器，會因為 操作使用方式 變熱的關係而無法正常充電。完成一次充電後， 請讓充電器休息 15 分鐘，再進行下一次充電。...
  • Page 20 持一直線，可能會損壞螺絲頭，並且無法傳導 緊緊固定機身，用手指抓住鑽頭的頂端將其拉 適當的力量至螺絲。旋緊螺絲時，務必使衝擊 出。 （見圖 12） 起子電鑽機與螺絲成一直線。 注意 5. 旋緊和旋鬆螺栓 只 能 使 用 HiKOKI 標 準 附 件 菲 力 浦 鑽 頭 必須先選用與螺栓或螺帽相配的六角形套筒。然 （No. 2 × 65L; Code No. 983006） 。請勿使用其 後將套筒裝入砧座，緊握螺帽與六角形套筒擰緊。 他鑽頭，因鑽頭可能會鬆弛。 握住扳手使其與螺栓成一直線，按下電源開關， 壓緊螺帽數秒鐘。 7. 使用 LED 燈...
  • Page 21 6. 確認旋緊扭矩 導致馬達故障，當碳刷變舊或接近“磨損極限” 下列因素會造成旋緊扭矩的減少。因此，請在工 時請更換新的碳刷。此外，請隨時保持碳刷清潔， 作前用手工扭矩扳手確認擰緊螺栓所需的實際旋 並確保刷柄內能順利滑動。 緊扭矩。影響旋緊扭矩的因素如下 : 註 : (1) 電壓 更 換 新 的 碳 刷 時， 請 勿 必 使 用 HiKOKI 碳 刷 達到放電極限時，電壓降低，旋緊扭矩亦減少。 Code No. 999054。 (2) 操作時間 操作時間增加時，旋緊扭矩也增大。但是，即使 6. 更換碳刷 工具驅動很長一段時間，旋緊扭矩也不會增大到 先卸下碳刷蓋，然後取出碳刷，接著用平頭螺絲 超過某個特定值。...
  • Page 22 註 : 請確定長時間儲藏時（3 個月以上） ，電池已充 滿電。若長時間儲藏，在未來使用時，容量較 小的電池可能無法進行充電。 9. 維修部件目錄 A: 項目號碼 B: 代碼號碼 C: 所使用號碼 D: 備註 注意 HiKOKI 電動工具的修理、維護和檢查必須由 HiKOKI 所認可的維修中心進行。 當尋求修理或其他維護時，將本部件目錄與工 具一起提交給 HiKOKI 所認可的維修中心會對您 有所幫助。 在操作和維護電動工具中，必須遵守各國的安 全規則和標准規定。 改進 HiKOKI 電動工具隨時都在進行改進以適應最新的 技術進步。 因此，有些部件（如，代碼號碼和 或設計）可 能未預先通知而進行改進。 HiKOKI 充電式工具電池重要注意事項 請務必使用本公司所指定的原廠電池。若未使用本 公司所指定的電池，或使用經拆解及改裝的電池...
  • Page 23 한국어 d) 전원을 켜기 전에 조 정 키 또는 렌치를 반드 시 일반적인 안전 수칙 제거해야 합니다. 전동 툴의 회전 부위에 키 또는 렌치가 부착되어 경고! 있으면, 부상을 입을 수 있습니다. 설명서를 자세히 읽으십시오. e) 작 업 대상과의 거리를 잘 조절하 십시오. 알맞은 설명서의...
  • Page 24 한국어 d) 배터리 팩을 사용하지 않을 때는 종이 클립, 동전, 충전 임팩트 렌치의 주의사항 (WR14DL2 / 열쇠, 못, 나사와 같은 기타 금속 물체 또는 단자간 WR18DL2) 연결을 만들어낼 수 있는 기타의 작은 금속 물체와 떨어진 곳에 놓아두십시오. 1. 작업 중 나사가 숨겨진 배선에 접촉할 경우를 대비하여 배터리...
  • Page 25 한국어 2. 못과 같은 날카로운 물체로 배터리에 구멍을 내거나, 리튬 - 이온 배터리에 대한 주의사항 배 터 리 를 망 치 로 두 들 기 거 나 , 밟 거 나 , 던 지 거 나 배터리에 심한 물리적 충격을 가하지 마십시오. 수명을...
  • Page 26 한국어 모델 WR14DL2 WR18DL2 전압 14.4 V 18 V 파워 모드 0 - 2600 /분 무부하 속도 절전 모드 0 - 2000 /분 일반 볼트 M10 - M16 M10 - M18 용량 고장력 볼트 M8 - M14 M8 - M14 파워...
  • Page 27 한국어 표 1 파일럿 램프의 점등 상태 0.5초 동안 켜집니다. 0.5초 동안 켜지지 깜박임 충전 전 않습니다. (0.5초 동안 꺼짐) (빨간색) 켜짐 계속 켜짐 충전 중 (빨간색) 충전 상태 램프 0.5초 동안 켜집니다. 0.5초 동안 켜지지 (빨간색) 깜박임 충전 완료 않습니다.
  • Page 28 비트를 제외한 끝이 뾰족한 툴을 툴 본체에 부착하지 주의 마 십시오. 드릴 비트와 같은 끝이 날카로운 부품이 ○ 사용 설명서 및 HiKOKI 카탈로그에 명시된 부착 장치를 부착된 장비를 허리 벨트에 걸어서 휴대할 경우 부상을 사용하십시오. 그렇지 않으면 사고나 상해가 발생할 수...
  • Page 29 참고: 임팩트 렌치는 매우 세게 누를 필요가 없습니다. 카본 브러시를 새 것으로 교체할 경우 HiKOKI 카본 임 팩 트 렌 치 는 타 격 력 에 저 항 할 정 도 의 힘 으 로 브러시 코드 번호 999054를 사용하십시오.
  • Page 30 (분해 및 셀 또는 내부 부품의 교환) 당사의 무선 전동 툴의 안전 및 성능을 보장할 수 없습니다. 참고 HiKOKI는 지 속 적 인 연 구 개 발 프 로 그 램 을 진 행 하 고 있으므로, 본 설명서의 사양은 사전 예고 없이 변경될 수 있습니다.
  • Page 31 Tiếng Việt d) Tháo mọi khóa điều chỉnh hoặc chìa vặn đai ốc CÁC NGUYÊN TẮC AN TOÀN CHUNG ra trước khi bật dụng cụ điện. Chìa vặn đai ốc hoặc chìa khóa còn cắm trên một CẢNH BÁO! bộ phận quay của dụng cụ điện có thể gây thương Đọc kỹ...
  • Page 32 Tiếng Việt c) Chỉ vận hành dụng cụ với loại pin được thiết kế 13. Không vứt bỏ ắc quy vào lửa. riêng. Nếu ắc quy cháy, nó có thể phát nổ. Sử dụng bất kỳ loại pin nào khác có thể gây nguy cơ 14.
  • Page 33 Tiếng Việt 12. Không sử dụng bộ sạc liên tục. 10. Không sử dụng pin ở khu vực tạo ra tĩnh điện mạnh. Khi kết thúc một lần sạc, để yên bộ sạc trong khoảng 11. Nếu pin bị rò rỉ, có mùi hôi, phát nhiệt, đổi màu, biến 15 phút trước lần sạc ắc quy tiếp theo.

  • Page 34: Thông Số Kỹ Thuật

    Tiếng Việt THÔNG SỐ KỸ THUẬT DỤNG CỤ ĐIỆN Mẫu WH14DL2 WH18DL2 Điện áp 14,4 V 18 V Chế độ điện năng 0 – 2600 /phút Tốc độ không tải Chế độ tiết kiệm pin 0 – 2000 /phút Đai ốc nhỏ M4 –...
  • Page 35 Tiếng Việt CẢNH BÁO SẠC PIN Nếu pin bị lắp ngược chiều thì không chỉ không thể sạc pin được mà còn có thể gây ra những sự cố cho bộ sạc Trước khi sử dụng dụng cụ điện, sạc pin như hướng dẫn như...

  • Page 36: Cách Sử Dụng

    ○ Vui lòng sử dụng các linh kiện đính kèm chỉ định được vào bộ dụng cụ chính khi mang bộ dụng cụ chính bằng liệt kê trong hướng dẫn sử dụng và catalog của HiKOKI. móc treo vào dây thắt lưng. Thương tích có thể xảy ra Tai nạn hoặc thương tích đều có...
  • Page 37 CẢNH BÁO Giữ chặt máy bắt vít động lực bằng hai tay. Trong Chỉ được sử dụng mũi phillip nhãn hiệu HiKOKI trường hợp này, cầm máy bắt vít thẳng với bu lông. STANDARD ACCESSORIES (Số 2 × 65L; Mã số: Không cần ấn mạnh máy.
  • Page 38 Do chương trình nghiên cứu và phát triển liên tục của 6. Thay chổi than HiKOKI, các thông số kỹ thuật nêu trong tài liệu này có thể Lấy chổi than ra bằng cách, đầu tiên tháo nắp chổi thay đổi mà không thông báo trước.
  • Page 39 ไทย เมื ่ อ จั บ เครื ่ อ งมื อ ไฟฟ า เมื ่ อ นิ ้ ว อยู  ท ี ่ ต ั ว สวิ ท ซ หรื อ เมื ่ อ เสี ย บปลั ๊ ก กฎความปลอดภั...
  • Page 40 ไทย b) ชาร จ แบตเตอรี ่ ซ ํ ้ า โดยใช เ ครื ่ อ งชาร จ ตามที ่ ผ ู  ผ ลิ ต กํ า หนดไว 9. อย า ใช เ ครื ่ อ งชาร จ ต อ เนื ่ อ งเป น เวลานาน เท...
  • Page 41 ไทย 8. หยุ ด บล็ อ กกระแทกก อ นเปลี ่ ย นฟ ง ก ช ั ่ น ไปเป น การหมุ น ให ป ล อ ย 3. ถ า แบตเตอรี ่ ร  อ นเกิ น ไปเนื ่ อ งมาจากการใช ง านเกิ น พิ ก ั ด แบตเตอรี ่ สวิ...
  • Page 42 ไทย 3. ถ า คุ ณ พบสนิ ม กลิ ่ น ที ่ ผ ิ ด ปกติ การร อ นเกิ น ไป การเปลี ่ ย นสี การ เปลี ่ ย นรู ป ร า ง และ/หรื อ สิ ่ ง ปกติ อ ื ่ น ๆ ในขณะที ่ ใ ช แ บตเตอรี ่ เ ป น ครั ้ ง แรก...
  • Page 43 ไทย อุ ป กรณ ป ระกอบ (แยกจํ า หน า ย) การชาร จ แบตเตอรี ่ ก อ นการใช ส ว า นไขควง ให ท ํ า การชาร จ แบตเตอรี ่ ด ั ง นี ้ ○ 1. เชื ่ อ มต อ สายไฟเครื ่ อ งชาร จ กั บ เต า รั บ เมื...
  • Page 44 เป น การทํ า งานที ่ ผ ิ ด ปกติ ข องเครื ่ อ งชาร จ หรื อ แบตเตอรี ่ ให น ํ า ไปที ่ ศ ู น ย บริ ก ารที ่ ไ ด ร ั บ การแต ง ตั ้ ง จาก HiKOKI เพื ่ อ ทํ า การตรวจสอบต อ ไป...
  • Page 45 และแรงส ง ที ่ ไ ปยั ง สกรู อ าจเกิ ด ความผิ ด พลาดได ให ใ ช เ ฉพาะหั ว สว า นฟ ล ลิ ป อุ ป กรณ ม าตรฐานของ HiKOKI เท า นั ้ น ให ข ั น สกรู ใ ห เ ป น แนวตรงกั บ ไขควงกระแทก...
  • Page 46 ไทย 8. การใช ต ั ว ยึ ด ดอกสว า น 6. ยื น ยั น แรงบิ ด แน น ข อ ควรระวั ง ป จ จั ย ต อ ไปนี ้ น ํ า ไปสู  ก ารลดลงของแรงบิ ด แน น ดั ง นั ้ น ต อ งตรวจสอบ ใส...
  • Page 47 ข อ ควรระวั ง ศู น ย บ ริ ก ารที ่ ไ ด ร ั บ อนุ ญ าตของ HiKOKI เท า นั ้ น เป น ผู  ซ  อ ม ดั ด แปลง และตรวจสอบเครื ่ อ งมื อ ไฟฟ า ของ HiKOKI รายการอะไหล...
  • Page 48 ‫ﺝ: ﺍﻟﺭﻗﻡ ﺍﻟﻣﺳﺗﺧﺩﻡ‬ ‫ﺩ: ﺍﻟﻌﻼﻣﺎﺕ‬ : ‫ﺗﻧﺑﻳﻪ‬ ‫ﻳﺟﺏ ﺗﻧﻔﻳﺫ ﺃﻋﻣﺎﻝ ﺍﻹﺻﻼﺡ، ﻭﺍﻟﺗﻌﺩﻳﻝ، ﻭﺍﻟﻔﺣﺹ ﻷﺩﻭﺍﺕ‬ HiKOKI .‫ﻣﻥ ﻗﺑﻝ ﻣﺭﻛﺯ ﺍﻟﺧﺩﻣﺔ ﺍﻟﻣﻌﺗﻣﺩ‬ ‫ﻗﺎﺋﻣﺔ ﺍﻷﺟﺯﺍء ﻫﺫﻩ ﻣﻔﻳﺩﺓ ﻋﻧﺩ ﺗﻘﺩﻳﻣﻬﺎ ﻣﻊ ﺍﻷﺩﺍﺓ ﻟﻣﺭﻛﺯ ﺧﺩﻣﺔ‬ HiKOKI .‫ﻣﻌﺗﻣﺩ ﻋﻧﺩ ﻁﻠﺏ ﺍﻹﺻﻼﺡ ﺃﻭ ﻏﻳﺭﻫﺎ ﻣﻥ ﺃﻋﻣﺎﻝ ﺍﻟﺻﻳﺎﻧﺔ‬...
  • Page 49 ‫ﺍﻣﺳﻙ ﺟﻳ ﺩ ً ﺍ ﺑﺗﺄﺛﻳﺭ ﻣﻔﺗﺎﺡ ﺭﺑﻁ ﺑﻳﺩﻳﻙ ﺍﻻﺛﻧﺗﻳﻥ. ﻓﻲ ﻫﺫﻩ ﺍﻟﺣﺎﻟﺔ ﺍﻣﺳﻙ‬ :‫ﻣﻼﺣﻅﺔ‬ .‫ﻣﻔﺗﺎﺡ ﺍﻟﺭﺑﻁ ﺑﻣﺣﺎﺫﺍﺓ ﺍﻟﻣﺳﻣﺎﺭ‬ ‫ﻋﻧﺩ ﺍﺳﺗﺑﺩﺍﻝ ﺍﻟﻔﺭﺷﺎﺓ ﺍﻟﻛﺭﺑﻭﻧﻳﺔ، ﺗﺄﻛﺩ ﻣﻥ ﺍﺳﺗﺧﺩﺍﻡ ﻓﺭﺷﺎﺓ‬ .‫ﻟﻳﺱ ﻣﻥ ﺍﻟﺿﺭﻭﺭﻱ ﺩﻓﻊ ﻣﻔﺗﺎﺡ ﺍﻟﺭﺑﻁ ﺑﺷﺩﺓ‬ HiKOKI ‫ﺍﻟﻛﺭﺑﻭﻧﻳﺔ ﺭﻗﻡ‬ .‫ﺍﻣﺳﻙ ﻣﻔﺗﺎﺡ ﺍﻟﺭﺑﻁ ﺑﻘﻭﺓ ﻛﺎﻓﻳﺔ ﻟﻠﺗﺣﻛﻡ ﻓﻲ ﻗﻭﺓ ﺗﺄﺛﻳﺭ‬ 999054 ‫ﺍﺳﺗﺑﺩﺍﻝ ﺍﻟﻔﺭﺷﺎﺓ ﺍﻟﻛﺭﺑﻭﻧﻳﺔ‬...
  • Page 50 ○ ‫ﻳﺭﺟﻰ ﺍﺳﺗﺧﺩﺍﻡ ﺍﻟﻣﻠﺣﻘﺎﺕ ﺍﻟﻣﻭﺻﻰ ﺑﻬﺎ ﺍﻟﻣﺳﺭﺩﺓ ﺑﺩﻟﻳﻝ ﺍﻟﺗﺷﻐﻳﻝ ﻭﻛﺗﺎﻟﻭﺝ‬ ‫ﻟﻸﺩﺍﺓ ﻋﻧﺩ ﺣﻣﻝ ﺍﻟﻭﺣﺩﺓ ﺍﻷﺳﺎﺳﻳﺔ ﻟﻸﺩﺍﺓ ﻣﻊ ﺗﻌﻠﻳﻕ ﺍﻟﺧﻁﺎﻑ ﻣﻥ ﺣﺯﺍﻡ‬ HiKOKI .‫ﺍﻟﺧﺻﺭ‬ .‫ﻗﺩ ﻳﺗﺳﺑﺏ ﻋﺩﻡ ﺍﻟﻘﻳﺎﻡ ﺑﺫﻟﻙ ﻓﻲ ﻭﻗﻭﻉ ﺣﻭﺍﺩﺙ ﺃﻭ ﺣﺩﻭﺙ ﺇﺻﺎﺑﺎﺕ‬ ‫ﻗﺩ ﺗﺣﺩﺙ ﺇﺻﺎﺑﺔ ﻋﻧﺩ ﺣﻣﻝ ﺍﻷﺩﺍﺓ ﻣﻌﻠﻘﺔ ﻣﻥ ﺣﺯﺍﻡ ﺍﻟﺧﺻﺭ ﻣﻊ ﺗﻭﺻﻳﻝ‬...
  • Page 51 BCL1440 ‫ﺃﺷﻳﺎء ﻏﺭﻳﺑﺔ، ﻓﻘﺩ ﻳﻛﻭﻥ ﻫﻧﺎﻙ ﺗﻠﻑ ﻓﻲ ﺍﻟﺑﻁﺎﺭﻳﺔ ﺃﻭ ﺍﻟﺷﺎﺣﻥ. ﺧﺫ ﺍﻟﻘﻁﻌﺔ‬ :‫ﻣﻼﺣﻅﺔ‬ ‫ﺍﻟﺗﺎﻟﻔﺔ ﺇﻟﻰ ﻣﺭﻛﺯ ﺍﻟﺧﺩﻣﺔ ﺍﻟﻣﻌﺗﻣﺩ ﺍﻟﺗﺎﺑﻊ ﻟﺷﺭﻛﺔ‬ HiKOKI ‫ﻗﺩ ﻳﺧﺗﻠﻑ ﻭﻗﺕ ﺍﻟﺷﺣﻥ ﺗﺑ ﻌ ًﺎ ﻟﺩﺭﺟﺔ ﺍﻟﺣﺭﺍﺭﺓ ﻭﺍﻟﺟﻬﺩ ﺍﻟﻛﻬﺭﺑﺎﺋﻲ ﻟﻣﺻﺩﺭ‬ .‫ﺍﻟﻁﺎﻗﺔ‬ ‫ﻗﺑﻝ ﺍﻟﺗﺷﻐﻳﻝ‬ .‫ﻗﻡ ﺑﻔﺻﻝ ﺳﻠﻙ ﻁﺎﻗﺔ ﺍﻟﺷﺎﺣﻥ ﺑﺎﻟﻣﻘﺑﺱ‬...
  • Page 52 WR18DL2 WR14DL2 ‫ﺍﻟﻁﺭﺍﺯ‬ ‫ﻓﻭﻟﺕ‬ ‫ﻓﻭﻟﺕ‬ ‫ﺍﻟﺟﻬﺩ ﺍﻟﻛﻬﺭﺑﻲ‬ 14.4 ‫/ ﺩﻗﻳﻘﺔ‬ ‫ﻭﺿﻊ ﺍﻟﻁﺎﻗﺔ‬ 2600 - 0 ‫ﺍﻟﺳﺭﻋﺔ ﺑﺩﻭﻥ‬ ‫ﺍﻟﺣﻣﻝ‬ ‫/ ﺩﻗﻳﻘﺔ‬ ‫ﻭﺿﻊ ﺍﻟﺣﻔﻅ‬ 2000 - 0 ‫ﺍﻟﻣﺳﻣﺎﺭ ﺍﻟﻌﺎﺩﻱ‬ ‫ﺍﻟﺳﻌﺔ‬ ‫ﻣﺳﻣﺎﺭ ﻣﻠﻭﻟﺏ ﻋﺎﻟﻲ ﺍﻻﻣﺗﺩﺍﺩ‬ ‫ﻧﻳﻭﺗﻥ ﻣﺗﺭ‬ ‫ﻧﻳﻭﺗﻥ ﻣﺗﺭ‬ ‫ﻭﺿﻊ ﺍﻟﻁﺎﻗﺔ‬ ‫ﻋﺯﻡ ﺩﻭﺭﺍﻥ ﺇﺣﻛﺎﻡ‬ (‫ﺍﻟﺭﺑﻁ...
  • Page 53 ‫ﻻ ﺗﻘﻡ ﺑﺛﻘﺏ ﺍﻟﺑﻁﺎﺭﻳﺔ ﺑﻭﺍﺳﻁﺔ ﺷﻲء ﺣﺎﺩ ﻣﺛﻝ ﺍﻟﻣﺳﺎﻣﻳﺭ، ﺃﻭ ﺍﻟﻁﺭﻕ‬ ‫ﺗﺣﺫﻳﺭﺍﺕ ﺣﻭﻝ ﺍﻟﺑﻁﺎﺭﻳﺔ ﻓﺋﺔ ﻟﻳﺛﻳﻭﻡ ﺃﻳﻭﻥ‬ .‫ﻋﻠﻳﻬﺎ ﺑﻣﻁﺭﻗﺔ، ﺃﻭ ﺍﻟﻭﻗﻭﻑ ﻋﻠﻳﻬﺎ، ﺃﻭ ﺇﻟﻘﺎﺋﻬﺎ‬ .‫ﻻ ﺗﺳﺗﺧﺩﻡ ﺑﻁﺎﺭﻳﺎﺕ ﺗﺎﻟﻔﺔ ﺃﻭ ﻣﺷﻭﻫﺔ‬ ‫ﻟﺯﻳﺎﺩﺓ ﻋﻣﺭ ﺍﻟﺑﻁﺎﺭﻳﺔ، ﻳﺗﻡ ﺗﺯﻭﻳﺩ ﺑﻁﺎﺭﻳﺔ ﻟﻳﺛﻳﻭﻡ ﺃﻳﻭﻥ ﺑﻭﻅﻳﻔﺔ ﺍﻟﺣﻣﺎﻳﺔ‬ .‫ﻻ...
  • Page 54 .‫ﺕ( ﺍﺳﺗﺧﺩﻡ ﺍﻟﻌﺩﺩ ﺍﻟﻛﻬﺭﺑﺎﺋﻳﺔ ﻓﻘﻁ ﻣﻊ ﺣﺯﻡ ﺍﻟﺑﻁﺎﺭﻳﺔ ﺍﻟﻣﺧﺻﺻﺔ‬ ‫ﺍﺣﺗﻳﺎﻁﺎﺕ ﺣﻭﻝ ﻣﻔﺗﺎﺡ ﺭﺑﻁ ﺗﺄﺛﻳﺭ ﺍﻟﻼﺳﻠﻛﻲ‬ ‫ﻗﺩ ﻳﺗﺳﺑﺏ ﺍﺳﺗﺧﺩﺍﻡ ﺃﻱ ٍ ﻣﻥ ﺣﺯﻡ ﺍﻟﺑﻁﺎﺭﻳﺔ ﺍﻷﺧﺭﻯ ﻓﻲ ﺣﺩﻭﺙ‬ (WR18DL2 / WR14DL2) .‫ﺇﺻﺎﺑﺎﺕ ﺃﻭ ﺍﻟﺗﻌﺭﺽ ﻟﻣﺧﺎﻁﺭ‬ ‫ﺙ( ﻋﻧﺩ ﻋﺩﻡ ﺍﺳﺗﺧﺩﺍﻡ ﺣﺯﻣﺔ ﺍﻟﺑﻁﺎﺭﻳﺔ، ﺿﻌﻬﺎ ﺑﻌﻳ ﺩ ًﺍ ﻋﻥ ﺍﻷﺷﻳﺎء‬ ‫ﺃﻣﺳﻙ...
  • Page 55 .‫ﺙ( ﺍﻧﺯﻉ ﻋﺩﺩ ﺍﻟﺿﺑﻁ ﺃﻭ ﻣﻔﺗﺎﺡ ﺍﻟﺭﺑﻁ ﻗﺑﻝ ﺗﺷﻐﻳﻝ ﺍﻟﻌﺩﺓ ﺍﻟﻛﻬﺭﺑﺎﺋﻳﺔ‬ ‫ﺗﻌﻠﻳﻣﺎﺕ ﺍﻟﺳﻼﻣﺔ ﺍﻟﻌﺎﻣﺔ‬ ‫ﻭﺟﻭﺩ ﻣﻔﺗﺎﺡ ﺭﺑﻁ ﺃﻭ ﻣﻔﺗﺎﺡ ﺿﺑﻁ ﻋﻠﻰ ﻳﺳﺎﺭ ﺍﻟﺟﺯء ﺍﻟﻣﺗﺣﺭﻙ ﻣﻥ‬ .‫ﺍﻟﻌﺩﺓ ﺍﻟﻛﻬﺭﺑﺎﺋﻳﺔ ﻳﺅﺩﻱ ﺇﻟﻰ ﺣﺩﻭﺙ ﺇﺻﺎﺑﺔ ﺷﺧﺻﻳﺔ‬ !!! ‫ﺗﺣﺫﻳﺭ‬ ‫ﺝ( ﻻ ﺗﻘﺗﺭﺏ ﻣﻥ ﺍﻟﻌﺩﺓ ﺍﻟﻛﻬﺭﺑﺎﺋﻳﺔ، ﺍﺗﺭﻙ ﻣﺳﺎﻓﺔ ﻣﻧﺎﺳﺑﺔ ﺑﻳﻧﻙ ﻭﺑﻳﻥ‬ ‫ﻳﺭﺟﻰ...
