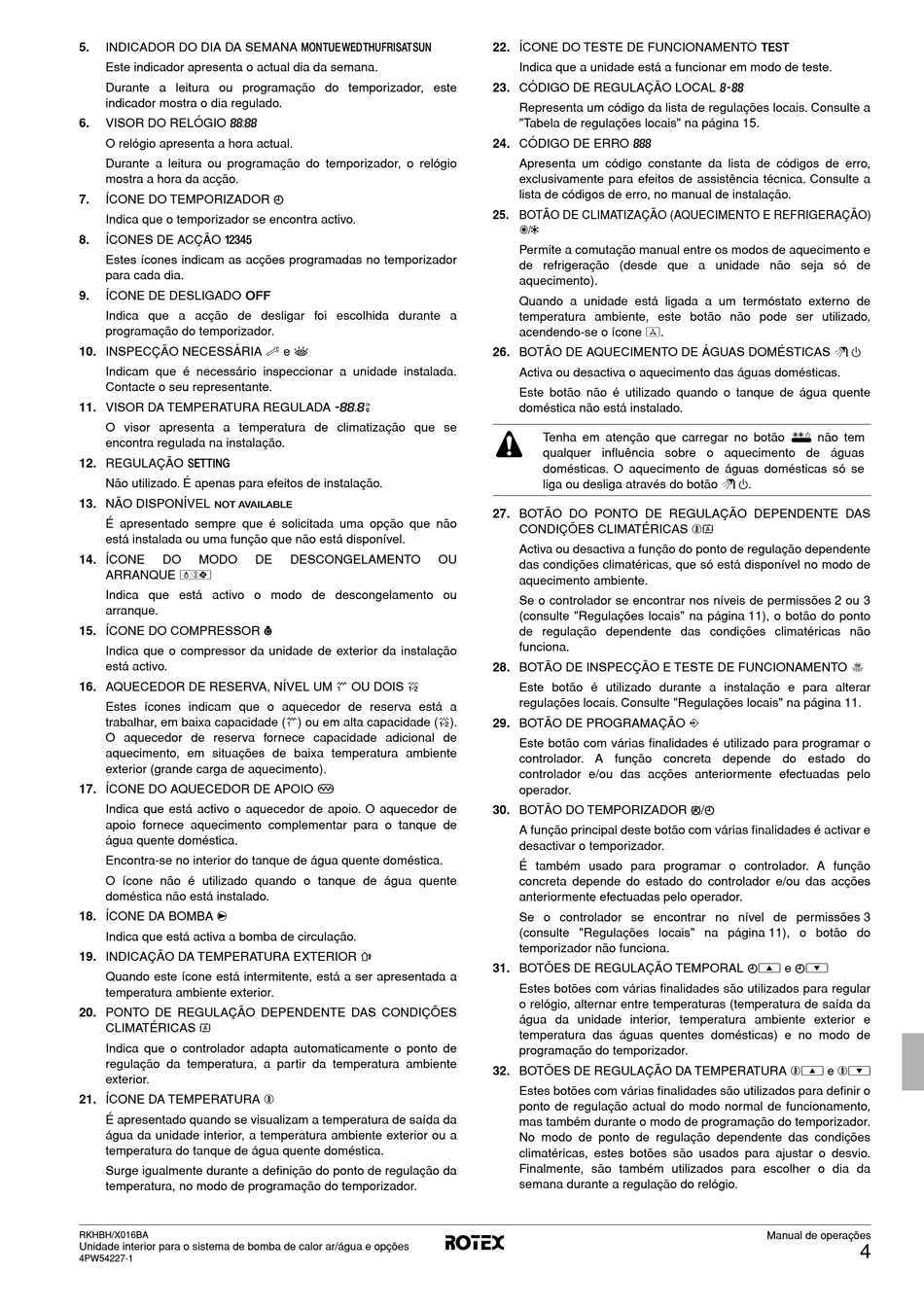

5. INDICADOR DO DIA DA SEMANA
Este indicador apresenta o actual dia da semana.
Durante a leitura ou programação do temporizador, este
indicador mostra o dia regulado.
6. VISOR DO RELÓGIO 8
O relógio apresenta a hora actual.
Durante a leitura ou programação do temporizador, o relógio
mostra a hora da acção.
7. ÍCONE DO TEMPORIZADOR
Indica que o temporizador se encontra activo.
8. ÍCONES DE ACÇÃO q
Estes ícones indicam as acções programadas no temporizador
para cada dia.
9. ÍCONE DE DESLIGADO x
Indica que a acção de desligar foi escolhida durante a
programação do temporizador.
10. INSPECÇÃO NECESSÁRIA
Indicam que é necessário inspeccionar a unidade instalada.
Contacte o seu representante.
11. VISOR DA TEMPERATURA REGULADA
O visor apresenta a temperatura de climatização que se
encontra regulada na instalação.
12. REGULAÇÃO $
Não utilizado. É apenas para efeitos de instalação.
13. NÃO DISPONÍVEL n
É apresentado sempre que é solicitada uma opção que não
está instalada ou uma função que não está disponível.
14. ÍCONE DO MODO
ARRANQUE d
Indica que está activo o modo de descongelamento ou
arranque.
15. ÍCONE DO COMPRESSOR
Indica que o compressor da unidade de exterior da instalação
está activo.
16. AQUECEDOR DE RESERVA, NÍVEL UM
Estes ícones indicam que o aquecedor de reserva está a
trabalhar, em baixa capacidade (
O aquecedor de reserva fornece capacidade adicional de
aquecimento, em situações de baixa temperatura ambiente
exterior (grande carga de aquecimento).
17. ÍCONE DO AQUECEDOR DE APOIO
Indica que está activo o aquecedor de apoio. O aquecedor de
apoio fornece aquecimento complementar para o tanque de
água quente doméstica.
Encontra-se no interior do tanque de água quente doméstica.
O ícone não é utilizado quando o tanque de água quente
doméstica não está instalado.
18. ÍCONE DA BOMBA é
Indica que está activa a bomba de circulação.
19. INDICAÇÃO DA TEMPERATURA EXTERIOR
Quando este ícone está intermitente, está a ser apresentada a
temperatura ambiente exterior.
20. PONTO DE REGULAÇÃO DEPENDENTE DAS CONDIÇÕES
CLIMATÉRICAS a
Indica que o controlador adapta automaticamente o ponto de
regulação da temperatura, a partir da temperatura ambiente
exterior.
21. ÍCONE DA TEMPERATURA
É apresentado quando se visualizam a temperatura de saída da
água da unidade interior, a temperatura ambiente exterior ou a
temperatura do tanque de água quente doméstica.
Surge igualmente durante a definição do ponto de regulação da
temperatura, no modo de programação do temporizador.
RKHBH/X016BA
Unidade interior para o sistema de bomba de calor ar/água e opções
4PW54227-1
1234567
p
k e l
9
DE DESCONGELAMENTO
ç
( OU DOIS §
( ) ou em alta capacidade (
m
u
b
22. ÍCONE DO TESTE DE FUNCIONAMENTO
Indica que a unidade está a funcionar em modo de teste.
23. CÓDIGO DE REGULAÇÃO LOCAL
Representa um código da lista de regulações locais. Consulte a
"Tabela de regulações locais" na página 15.
24. CÓDIGO DE ERRO
Apresenta um código constante da lista de códigos de erro,
exclusivamente para efeitos de assistência técnica. Consulte a
lista de códigos de erro, no manual de instalação.
25. BOTÃO DE CLIMATIZAÇÃO (AQUECIMENTO E REFRIGERAÇÃO)
=
Permite a comutação manual entre os modos de aquecimento e
de refrigeração (desde que a unidade não seja só de
aquecimento).
Quando a unidade está ligada a um termóstato externo de
temperatura ambiente, este botão não pode ser utilizado,
acendendo-se o ícone
26. BOTÃO DE AQUECIMENTO DE ÁGUAS DOMÉSTICAS
Activa ou desactiva o aquecimento das águas domésticas.
Este botão não é utilizado quando o tanque de água quente
doméstica não está instalado.
Tenha em atenção que carregar no botão
qualquer influência sobre o aquecimento de águas
domésticas. O aquecimento de águas domésticas só se
liga ou desliga através do botão
27. BOTÃO DO PONTO DE REGULAÇÃO DEPENDENTE DAS
CONDIÇÕES CLIMATÉRICAS
Activa ou desactiva a função do ponto de regulação dependente
OU
das condições climatéricas, que só está disponível no modo de
aquecimento ambiente.
Se o controlador se encontrar nos níveis de permissões 2 ou 3
(consulte "Regulações locais" na página 11), o botão do ponto
de regulação dependente das condições climatéricas não
funciona.
28. BOTÃO DE INSPECÇÃO E TESTE DE FUNCIONAMENTO
Este botão é utilizado durante a instalação e para alterar
regulações locais. Consulte "Regulações locais" na página 11.
§ ). 29. BOTÃO DE PROGRAMAÇÃO
Este botão com várias finalidades é utilizado para programar o
controlador. A função concreta depende do estado do
controlador e/ou das acções anteriormente efectuadas pelo
operador.
30. BOTÃO DO TEMPORIZADOR
A função principal deste botão com várias finalidades é activar e
desactivar o temporizador.
É também usado para programar o controlador. A função
concreta depende do estado do controlador e/ou das acções
anteriormente efectuadas pelo operador.
Se o controlador se encontrar no nível de permissões 3
(consulte "Regulações locais" na página 11), o botão do
temporizador não funciona.
31. BOTÕES DE REGULAÇÃO TEMPORAL
Estes botões com várias finalidades são utilizados para regular
o relógio, alternar entre temperaturas (temperatura de saída da
água da unidade interior, temperatura ambiente exterior e
temperatura das águas quentes domésticas) e no modo de
programação do temporizador.
32. BOTÕES DE REGULAÇÃO DA TEMPERATURA
Estes botões com várias finalidades são utilizados para definir o
ponto de regulação actual do modo normal de funcionamento,
mas também durante o modo de programação do temporizador.
No modo de ponto de regulação dependente das condições
climatéricas, estes botões são usados para ajustar o desvio.
Finalmente, são também utilizados para escolher o dia da
semana durante a regulação do relógio.
t
;
:
e .
y
v .
ba
<
r / p
pi e pj
bi
Manual de operações
v
não tem
z
e bj
