SIMATIC Sensors
RFID-Systeme

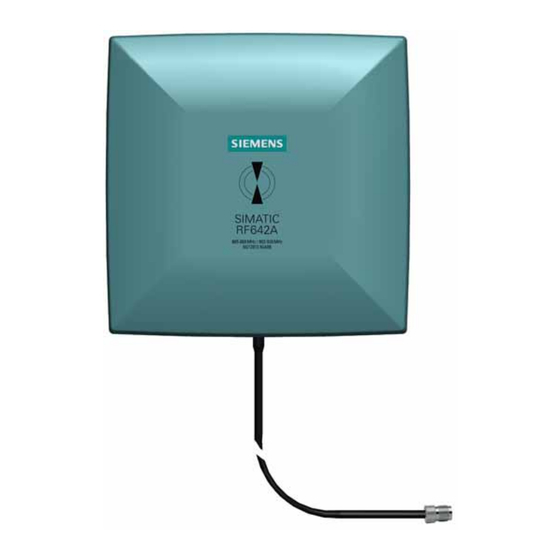

SIMATIC RF642A
Betriebsanleitung
Beschreibung
SIMATIC RF642A
siehe RF600 Systemhandbuch
1)
Frequenzbereiche
Die Antenne ist breitbandig verfügbar. Sie kann daher für zwei verschieden Frequenzbereiche eingesetzt werden, die jeweils
für die Regionen Europa und China, USA bestimmt sind.
● Die Antenne arbeitet für Europa (EU, EFTA-Länder) im Frequenzbereich von 865 bis 868 MHz.
● Die Antenne für China, USA und Kanada arbeitet im Frequenzbereich von 902 bis 928 MHz.
Funktion
Die SIMATIC RF642A dient zum Senden und Empfangen der RFID-Signale im UHF-Bereich. Die Antennen werden über
Antennenleitungen, die in verschiedenen Längen lieferbar sind, an die SIMATIC RF600-Lesegeräte angeschlossen.
© Siemens Ⓟ2010
J31069-D0226-U001-A2-0018, 12/2010
Merkmale
Einsatzbereich
Frequenzbereich
Polarisation
Schreib-/Leseabstand
Befestigung
Anschluss
anschließbare Reader
Maße in mm
Schutzart
Die SIMATIC RF642A ist eine
universelle UHF-Antenne mit
mittlerer Reichweite in
industrietauglicher, kompakter
Bauform.
865 ... 928 MHz
Linear polarisiert
Geeignet für RF600-Transponder,
die einheitlich ausgerichtet an der
Antenne vorbeigeführt werden.
max. 5,0 m
1)
4 x M4
(VESA 100-Befestigungssystem)
30 cm Anschlusskabel (fest mit der
Antenne verbunden) und RTNC-
Kupplung
Zum Anschluss an den Reader wird
noch ein Antennenkabel benötigt,
z. B. 6GT2815-0BH30)
Alle RF600-Reader mit externen
Antennenanschlüssen
185 x 185 x 45
IP65
1
Advertisement
Related Manuals for Siemens SIMATIC RF642A
Summary of Contents for Siemens SIMATIC RF642A
- Page 1 ● Die Antenne für China, USA und Kanada arbeitet im Frequenzbereich von 902 bis 928 MHz. Funktion Die SIMATIC RF642A dient zum Senden und Empfangen der RFID-Signale im UHF-Bereich. Die Antennen werden über Antennenleitungen, die in verschiedenen Längen lieferbar sind, an die SIMATIC RF600-Lesegeräte angeschlossen.
- Page 2 Bestelldaten Tabelle 1 Bestelldaten RF642A Produkt Bestell-Nr. SIMATIC RF642A 6GT2812-1GA08 Zubehör Tabelle 2 Bestelldaten Zubehör Produkt Bestell-Nr. Steckleitung zwischen Reader und 3 m (Kabeldämpfung 1,0 dB) 6GT2815-0BH30 Antenne 10 m (Kabeldämpfung 2,0 dB) 6GT2815-1BN10 10 m (Kabeldämpfung 4,0 dB) 6GT2815-0BN10 20 m (Kabeldämpfung 4,0 dB)
- Page 3 0BH30 (Länge 3 m) erzielt werden, da dieses Kabel die geringste Dämpfung aufweist. Voraussetzung Hinweis Verwendung von Siemens Antennenkabel Um eine optimale Funktion der Antenne zu gewährleisten, wird die Verwendung eines Siemens Antennenkabels gemäß Zubehörliste empfohlen. Zugentlastung Für das Antennenkabel ist eine Zugentlastung vorzusehen, wie in folgender Grafik gezeigt: ①...
- Page 4 Da die Antenne RF642A linear polarisiert ist, muss die Ausrichtung der verwendeten Transponder in Bezug auf die Antenne beachtet werden. Grundsätzlich müssen die Polarisationsachsen von Antenne und Transponder parallel zueinander verlaufen. Das Symbol auf der Antenne stellt den Verlauf der Polarisationsachse grafisch dar. Bild 2 Polarisationsachse SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010...
- Page 5 Ausrichtung Die folgende Grafik zeigt die optimale Ausrichtung der RF600-Transponder zur Antenne RF642A. Bild 3 Antennen-/Transponderausrichtung SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010...
- Page 6 Winkeldiagramm Ausrichtung Das folgende Diagramm zeigt die Abhängigkeit folgender Faktoren: ● Ausrichtungswinkels des Transponders zur Antenne ● Maximale Reichweite der Antenne Bild 4 Winkeldiagramm Ausrichtung SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010...
- Page 7 3250 mW EIRP, 35 dBm EIRP). Die mögliche Kombination von Antennengewinn, Kabelverlust und max. 500 mW Sendeleistung der RF630R Reader ermöglicht keine Überschreitung von 2000 mW ERP (bzw. 33 dBm ERP, 3250 mW EIRP, 35 dBm EIRP). SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010...
- Page 8 - 6 dBi) + a RF642A für RF660R parametrieren Bei der Parametrierung der SIMATIC RF642A Antenne für den Reader RF660R handelt es sich um einen Sonderfall. Die Parametrierung ist aufgrund der fehlenden FCC- und IC-FCB-Zulassung für den Betrieb in USA und Kanada nicht gestattet.
- Page 9 Damit Anforderungen nach FCC und IC-FCB eingehalten werden, muss das System der folgenden Relation genügen: ● Kabelgebundene Leistung P dBm des RF600-Readers (<30 dBm) ● Antennengewinn G dBi im FCC-Frequenzband (≤7 dBi) ● Kabeldämpfung a dB (≥1 dB) P(dBm) ≤ 30 dBm - (G - 6 dBi) + a SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010...
- Page 10 Reichweite (in %) die dB-Werte der Diagramme entsprechen, können Sie dieser Tabelle entnehmen. Beachten Sie, dass die im Folgenden grafisch dargestellten Messungen, in einer reflexionsarmen Umgebung durchgeführt wurden. In normal reflektierender Umgebung kann es deshalb zu Abweichungen kommen. SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010...
- Page 11 Richtcharakteristik im ETSI-Frequenzband Charakteristik der vertikalen Raumebene der Antenne Charakteristik der horizontalen Raumebene der Antenne Bild 6 Richtcharakteristik RF642A im ETSI-Fequenzband SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010...
- Page 12 Leistung bezogen, auf Maximalleistung) definiert. Welcher Reichweite (in %) die dB-Werte der Diagramme entsprechen, können Sie dieser Tabelle entnehmen. Beachten Sie, dass die im Folgenden grafisch dargestellten Messungen, in einer reflexionsarmen Umgebung durchgeführt wurden. In normal reflektierender Umgebung kann es deshalb zu Abweichungen kommen. SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010...
- Page 13 Richtcharakteristik der RF642A im FCC-Frequenzband Charakteristik der vertikalen Raumebene der Antenne Charakteristik der horizontalen Raumebene der Antenne Bild 8 Richtcharakteristik der RF642A im FCC-Frequenzband SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010...
- Page 14 +300° von der Z-Achse innerhalb der horizontalen Raumebene nur noch 50 % gegenüber der maximalen Reichweite (siehe rot gefärbte Werte in der Richtcharakteristik: Charakteristik der vertikalen Raumebene der Antenne sowie die dazugehörige Darstellung des Bezugssystems ). SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010...
-
Page 15: Technische Daten
Technische Daten Tabelle 3 Allgemeine Technische Daten RF642A Merkmal SIMATIC RF642A Maße in mm (L x B x H) 185 x 185 x 45 Farbe pastelltürkis Material PA 12 (Polyamid 12) silikonfrei Frequenzbereich 865 ... 928 MHz Steckeranschluss 30 cm Koaxialkabel mit RTNC-Kupplung Zum Anschluss an den Reader wird noch ein Antennenkabel benötigt, z. - Page 16 Maßbild Bild 9 Maßbild RF642A Alle Maßangaben in mm SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010...
- Page 17 UL 60950-1 - Information Technology Equipment Safety - Part 1: General Requirements CSA C22.2 No. 60950 -1 - Safety of Information Technology Equipment UL Report E 205089 Siemens AG Industry Sector Postfach 48 48 90026 NÜRNBERG SIMATIC RF642A SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010 J31069-D0226-U001-A2221-0018, 11/2010...
- Page 18 ● The antenna for China, the USA, and Canada operates in the frequency band of 902 to 928 MHz. Function The SIMATIC RF642A is used for transmitting and receiving RFID signals in the UHF frequency band. The antennas are connected to the SIMATIC RF600 readers via antenna cables that are available in different lengths.
-
Page 19: Ordering Data
Ordering data Table 1 Ordering data RF642A Product Order No. SIMATIC RF642A 6GT2812-1GA08 Accessories Table 2 Ordering data (accessories) Product Order No. Connecting cable between reader and 3 m (cable loss 1.0 dB) 6GT2815-0BH30 antenna 10 m (cable loss 2.0 dB) 6GT2815-1BN10 10 m (cable loss 4.0 dB) - Page 20 Requirement Note Use of Siemens antenna cable To ensure optimum functioning of the antenna, it is recommended that a Siemens antenna cable be used in accordance with the list of accessories. Strain relief The antenna cable is provided with strain relief as shown in the following diagram: ①...
- Page 21 Since the RF642A antenna has linear polarization, it is necessary to consider the alignment of the transponders with regard to the polarization axis of the antenna. The polarization axes of antenna and transponder must always be parallel. The symbol on the antenna indicates the polarization axis. Figure 2 Polarization axis SIMATIC RF642A J31069-D0226-U001-A2-7618, 12/2010...
- Page 22 Alignment The following diagram shows the optimum alignment of the RF600 transponders to the RF642A antenna. Figure 3 Antenna/transponder alignment SIMATIC RF642A J31069-D0226-U001-A2-7618, 12/2010...
- Page 23 Angle deviation diagram for alignment The following diagram shows the dependence of the following factors. ● Alignment angle of transponder to antenna ● Maximum range of antenna Figure 4 Angle deviation diagram for alignment SIMATIC RF642A J31069-D0226-U001-A2-7618, 12/2010...
- Page 24 ● Conducted power P dBm of the RF600 reader (<30 dBm) ● Antenna gain G dBi in the FCC frequency band (≤ 7 dBi) ● Cable loss a dB (≥ 1 dB) P(dBm) ≤ 30 dBm - (G - 6 dBi) + a SIMATIC RF642A J31069-D0226-U001-A2-7618, 12/2010...
- Page 25 Parameterization of RF642A for RF660R The parameterization of the SIMATIC RF642A antenna for the RF660R reader is a special case. The parameterization is not permitted due to the missing FCC and IC-FCB approval for operation in the USA and Canada.
- Page 26 ● Conducted power P dBm of the RF600 reader (<30 dBm) ● Antenna gain G dBi in the FCC frequency band (≤ 7 dBi) ● Cable loss a dB (≥ 1 dB) P(dBm) ≤ 30 dBm - (G - 6 dBi) + a SIMATIC RF642A J31069-D0226-U001-A2-7618, 12/2010...
-
Page 27: Antenna Patterns
. Note that the measurements presented graphically below were carried out in a low-reflection environment. Deviations can therefore occur in a normally reflecting environment. SIMATIC RF642A J31069-D0226-U001-A2-7618, 12/2010... - Page 28 Directional radiation pattern in the ETSI frequency band Pattern of the vertical plane of the antenna Pattern of the horizontal plane of the antenna Figure 6 Directional radiation pattern of RF642A in the ETSI frequency band SIMATIC RF642A J31069-D0226-U001-A2-7618, 12/2010...
- Page 29 Which range (in %) corresponds to the dB values in the patterns can be obtained from this table . Note that the measurements presented graphically below were carried out in a low-reflection environment. Deviations can therefore occur in a normally reflecting environment. SIMATIC RF642A J31069-D0226-U001-A2-7618, 12/2010...
- Page 30 Directional radiation pattern of the RF642A in the FCC frequency band Pattern of the vertical plane of the antenna Pattern of the horizontal plane of the antenna Figure 8 Directional radiation pattern of the RF642A in the FCC frequency band SIMATIC RF642A J31069-D0226-U001-A2-7618, 12/2010...
- Page 31 0 dBi. Therefore the dBr value is 6. The antenna range is only 70° of the maximum range at + 50° or +300° from the Z axis within the horizontal plane (see values shown in red in the directional radiation pattern: Characteristic of the vertical plane of the antenna and the associated representation of the reference system). SIMATIC RF642A J31069-D0226-U001-A2-7618, 12/2010...
-
Page 32: Technical Data
Technical data Table 3 General technical data RF642A Feature SIMATIC RF642A Dimensions in mm (L x W x H) 185 x 185 x 45 Color Pastel turquoise Material PA 12 (polyamide 12) Silicone-free Frequency band 865 to 928 MHz Plug connection 30 cm coaxial cable with RTNC coupling An antenna cable is required for connection to the reader, e.g.: 6GT2815-0BH30... -
Page 33: Dimension Drawing
Dimension drawing Figure 9 Dimensional drawing of RF642A All dimensions in mm SIMATIC RF642A J31069-D0226-U001-A2-7618, 12/2010... -
Page 34: Approvals & Certificates
UL 60950-1 - Information Technology Equipment Safety - Part 1: General Requirements CSA C22.2 No. 60950 -1 - Safety of Information Technology Equipment UL Report E 205089 Siemens AG Industry Sector Postfach 48 48 90026 NÜRNBERG SIMATIC RF642A SIMATIC RF642A J31069-D0226-U001-A2-7618, 12/2010 J31069-D0226-U001-A2221-7618, 11/2010...
