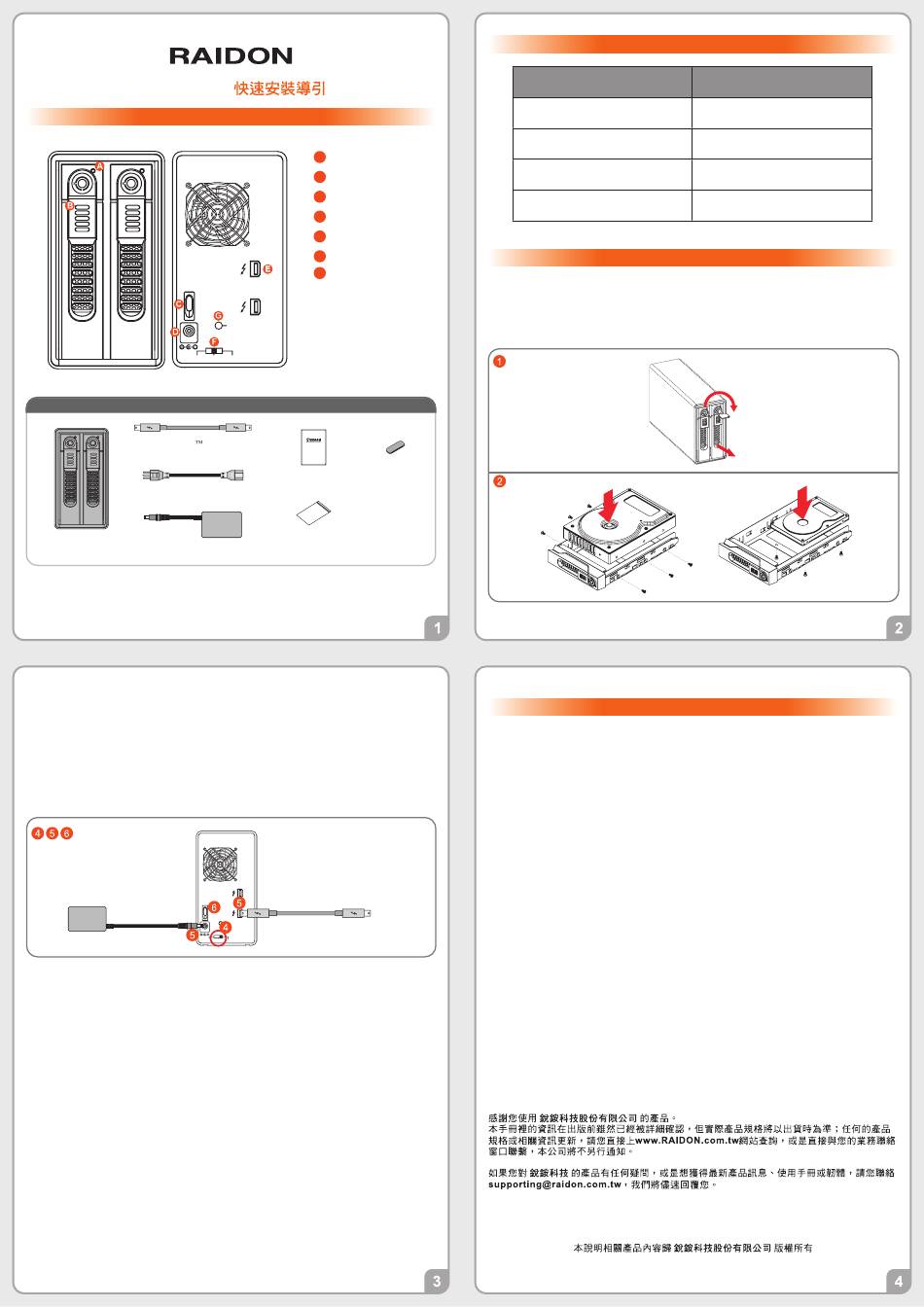

Raidon GR3660-TB2 Quick Installation Manual

GR3660-TB2
產品示意圖與配件表
前視圖
DC IN
12V
+
RAID 0
打開包裝外盒後 ， 包裝內容應包含下列組件 :
Thunderbolt
電源線
GR3660-TB2
電源轉接器
主體 x1
˙ 請先確認相關配件與產品本身是否有受損或是缺少配件 ， 若有任何疑問 ， 請與您的經銷商或業務
人員聯絡 。
˙ 請前往官網-產品資料下載頁面 (http://www.raidon.com.tw/RAIDON2016/download.php)
下載驅動程式以及其餘相關資源 。
V1.3 (Jan. 2019)
3. 硬碟安裝完成後 ， 請將抽取盒平移放入主機內 ， 並關上把手 。
4. 透過機體背面的RAID模式開關 ， 切換至JBOD模式 。
5. 將相關連接線接上 ， 最後接上電源轉接器 。
6. 將機體背面的電源開關打開 。
7.
a. 如機器啟動後 ， 抽取盒燈號會由 「紅燈恆亮 > 熄滅 >藍燈恆亮」 燈號 ， 即為完成機器安裝設定 。
b. 如機器啟動後 ， 抽取盒燈號如出現 「紅燈恆亮 > 熄滅 >藍紫閃爍」 燈號 ， 請使用頂針插入 「重置鍵」
3秒後鬆開頂針 ， 待燈號由 「藍紫閃爍」 燈號轉變為 「藍燈恆亮」 燈號時 ， 即為完成機器安裝設定 。
8. 機器安裝設定完成後 ， 即可依需求設定RAID模式 ， 請參考 「產品使用注意事項/3.切換RAID設定的標
準程序」 ， 做RAID模式切換設定 。
背視圖
硬碟讀取燈
A
硬碟抽取盒把手
B
電源開關
C
電源埠
D
Thunderbolt™ 連接埠
E
RAID 切換鈕
F
RESET 鈕
G
RESET
RAID 1 JBOD
產品配件表
連接線 x1
快速安裝導引 x1
x1
螺絲及鑰匙
x1
電腦 Thunderbolt™ 連接埠
DC IN RESET
12V
+
RAID 0 RAID 1 JBOD
請參照下列步驟 ， 完成GR3660-TB2的硬體安裝 :
1. 請使用零件包內附的鑰匙插入鑰匙孔後 ， 抽取盒門閂將會輕彈開啟 ， 即可將硬碟機抽取盒取出 。
2. 將硬碟安裝到抽取盒上 ， 並以零件包內附的螺絲加以固定 ， 以避免不必要的移動對硬碟造成傷害 。
腳墊 x4
1. 第一次使用本產品進行設定時 ， 資料會被全數清除 。 請於硬碟置入前 ， 確認硬碟已備份 ， 避免資料
遺失 。
2. GR3660-TB2開機下在電腦進入系統待命或是休眠裝態時 ， 會一起進入待命狀態 。 當電腦恢復正常
運作 ， 則GR3660-TB2也會一併回復到正常使用狀態 。
3. 切換RAID設定的標準程序 ：
步驟1 ： 請在GR3660-TB2連線到電腦後 ， 一併打開電腦和ST2的電源開關 。
步驟2 ： 請在藍燈恆亮時 ， 將在GR3660-TB2背板上設定RAID設定的 「切換開關」 調到你所要的設
定位置 。
步驟3 ： 請使用頂針插入 「重置鍵」 ， 待前面板抽取盒上的閃爍藍紫燈結束 、 並轉成恆亮藍燈後鬆
開頂針 。
步驟4 ： 請您再做一次關 、 開GR3660-TB2電源的動作後 ， 您已經改變 、 並重新設定了GR3660-TB2
的RAID 。
4. RAID 模式一旦設定完成 ， 若要進行切換 ， 因切換過程中將會清除硬碟中的資料 ， 請務必先將硬碟
中的資料另行備份後再行切換 。
5. 在新增或變更 RAID 模式後需重新啟動產品 ， 以確保完成更新為新的 RAID 模式 。
6. GR3660-TB2使用 12V/ 5A 規格 Adapter ， 請勿使用其他非原廠規格 Adapter 以免損壞機器及資料 。
7 .強烈建議除了使用GR3660-TB2的資料儲存功能外，請針對重要資料備份到另一個儲存裝
置 上 或 遠端備份 ， 雙重備份您重要的資料 。 若您儲存在GR3660-TB2的資料損毀或遺失 ， RAIDON 將
不負任何的責任 。
燈號說明
狀態
電源開啟 / 無硬碟
電源開啟 / 硬碟閒置
資料重建(來源)
資料重建(目標)
硬體安裝
產品使用注意事項
硬碟狀態燈
紅燈恆亮
藍燈恆亮
呼吸燈（藍色）
紫燈恆亮
