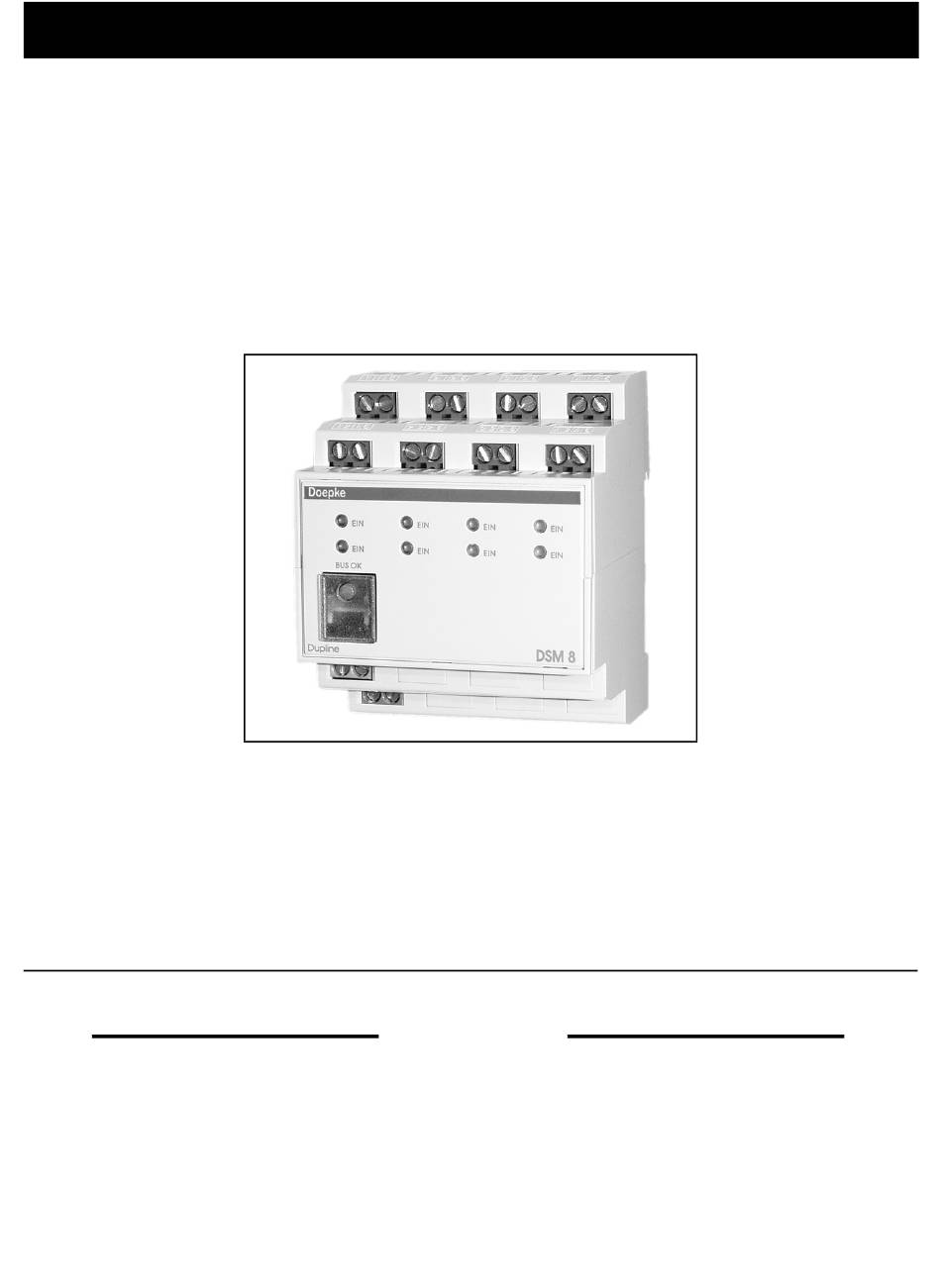

  • Page 1 Doepke Dupline 8-fach Relaisausgabe DSM 8 8-way Relay Output DSM 8 Bedienungsanleitung Operating Instructions Inhaltsverzeichnis Table of Contents 1. Allgemeines......2 7. General Information ....5 2. Kodierung......... 2 8. Coding........5 3. Inbetriebnahme ......2 9. Putting into Service ....5 4.

  • Page 2: Fach Relaisausgabe Dsm

    Dupline 8-fach Relaisausgabe DSM 8 1. Allgemeines Das DSM 8 ist eine Komponente des Dupline-Installationssystems und ermöglicht das Schalten von acht Verbrauchern, die an verschiedenen Phasen mit bis zu 16 A betrieben werden dürfen. Insgesamt darf jedoch die Strombelastung 80 A nicht überschreiten.

  • Page 3: Anzeigen

    Dupline Signalleiter + (Dupline+) 0 VDC Betriebsspannung +24 VDC Betriebsspannung Verbindungen zwischen dem Dupline-Signal und der 24 V-Versorgung oder Verbindun- gen zum Erdpotenzial führen zu Störungen und sind nicht zulässig. Auf die richtige Po- larität der Versorgungsspannung und des Dupline-Signals ist zu achten.
  • Page 4 Doepke Min. Typ. Max. Spannung 12 VDC 30 VDC Nennstrom (pro Ausgang) 100 mA 10 A Gesamtbelastbarkeit 80 A Glühlampen 3000 W HV-Halogenlampen 2500 W Leuchtstofflampen 2400 W Leuchtstofflampen mit EVG 600 W Gasentladungslampen max. 1000 W (70 µF), 1250 W (100 µF Kondensator zur Kompensation max.

  • Page 5: General Information

    Dupline 8-way Relay Output DSM 8 7. General Information The DSM 8 is a component of the Dupline installation system. It permits the switching of eight loads, which may be operated on different phases with up to 16 A. However, the total load may not exceed 80 A.

  • Page 6: Indicators

    0 VDC operating voltage +24 VDC operating voltage Short circuits between Dupline signal conductors and the 24 V operating voltage or con- nections to the grounding lead to malfunction and are not allowed. The correct polarity of operating voltage and Dupline signal conductors has to be ensured.
  • Page 7 Doepke Min. Typ. Max. Voltage 12 VDC 30 VDC Load capacity (per output) 100 mA 10 A Total load 80 A Incandescent lamps 3000 W HV-halogen lamps 2500 W Fluorescent lamps 2400 W Fluorescent lamps with el. ballast 600 W Gas discharge lamps max.

  • Page 8: Zeichnungen / Drawings

    13. Zeichnungen / Drawings Sollten Sie Fragen zu diesem Produkt In case of queries concerning this product oder zum Dupline-System haben, wen- or the Dupline system please contact: den Sie sich bitte an: Doepke Schaltgeräte GmbH & Co. KG Stellmacherstraße 11...
