Montage- und Bedienungsanleitung
Stromstoßrelais SIR 8 AN
Allgemeine Hinweise
Das Stromstoßrelais SIR 8 AN ist eine Systemkomponente für die SI-Gebäude-
leittechnik zum nachträglichen Einbau in Verteilerdosen oder Verbrauchergeräten.
Über verschiedene Eingänge lässt sich das SIR 8 AN als normales monostabiles Relais
oder als Stromstoßrelais ansteuern. Zur Ansteuerung der Eingänge ist das Relais mit
einem integrierten 24-V-DC-Schutzkleinspannungsnetzteil ausgerüstet. Die Trenn-
strecken zwischen dem Steuerstromkreis bzw. der Betriebsspannung einerseits und
dem Lastkreis andererseits entsprechen den Bestimmungen für Schutztrennung
nach DIN VDE 0100 Teil 410. Werden die Bestimmungen für Schutztrennung zwi-
schen der Kleinspannungsseite und der Netzspannungsseite auch bei der Leitungs-
verlegung eingehalten, so müssen die auf das SIR 8 AN wirkenden Steuertaster oder
sonstigen Befehlsgeräte ebenso wie die Steuerleitungen lediglich für den Betrieb mit
einer Schutzkleinspannung ausgelegt sein. Es können dann einfache ungeschirmte
Steuerleitungen (z. B. IYY oder IYSTY) eingesetzt werden. Wird das Relais im Steuer-
stromkreis mit Betriebsmitteln oder Leitungen kombiniert, die den Anforderungen
der Schutzkleinspannung nicht genügen, sind die Schutzmaßnahmen für eine Funk-
tionskleinspannung von 24 V DC anzuwenden.
Ein-/Ausgangsfunktionen
Bei den Stromstoßfunktionen hat nur das Einschalten der Steuerspannung eine
Wirkung. Eine dauernd anliegende Spannung an einem oder mehreren Stromstoß-
eingängen bewirkt keine Änderung des Schaltzustandes und stört nicht die Funktion
bei Ansteuerung der restlichen Eingänge. Die Einschaltung über den monostabilen
Eingang A1 durch eine dauernd anstehende Steuerspannung hat Vorrang vor allen
anderen Steuerbefehlen an den Stromstoßeingängen.
Eingang/Ausgang Funktion
Steuereingang für monostabile Funktionen, Ausgang für den
A1
Anschluss einer externen Schaltstellungsanzeige
A2 Steuereingang ein/aus
A3 Steuereingang aus
A4 Steuereingang ein
18 Lastausgang
0 V / 24 V Ausgangsspannung, integriertes DC-Netzteil
Montage
Die Installation darf nur durch eine autorisierte Fachkraft erfolgen. Das SIR 8 AN eig-
net sich besonders zum Einbau in Schalter- oder Abzweigdosen.
Anforderungen an die Befehlsgeräte
Als Befehlsgeber eignen sich alle Geräte, deren Ausgang der Funktion eines Ein-/Aus-Schal-
ters an 24 V DC entspricht. Folgende Bedingungen müssen dabei erfüllt sein:
1. Die Prellzeit beim Schließen des Kontaktes darf nicht länger als 10 ms sein.
2. Der höchstzulässige Kontaktwiderstand Rmax darf 1 Ω nicht überschreiten.
Bei allen handelsüblichen Tastern mit mechanischen Kontakten sind diese Anfor-
derungen erfüllt. Bei Befehlsgeräten mit Halbleiterausgang muss hierauf jedoch
geachtet werden.
Wichtiger Hinweis: Für die Zentralsteuerung mehrerer Stromstoßrelais über eine
Taststelle werden nur die +24-V-DC-Ausgänge der einzelnen Netzteile durchverbunden.
Die 0-V-Potentiale dürfen nicht verbunden werden, da eine Parallelschaltung der
Netzteile nicht zulässig ist.
Gewährleistung
Für fachgerecht montierte, unveränderte Geräte gilt ab Kauf durch den End-
verbraucher die gesetzliche Gewährleistungsfrist. Die Gewährleistung bezieht sich
nicht auf Transportschäden sowie Schäden, die durch Kurzschluss, Überlastung oder
bestimmungswidrigen Gebrauch entstanden sind. Bei Fertigungs- und Materialfeh-
lern, die innerhalb der Gewährleistungsfrist erkannt werden, leistet unser Werk kos-
tenlos Reparatur oder Ersatz. Der Gewährleistungsanspruch erlischt, wenn das Gerät
unbefugt geöffnet wurde.
3931108 | 11/2013 | Doepke Schaltgeräte GmbH, Stellmacherstraße 11, D-26506 Norden
Technische Daten
SIR 8 AN
Betriebsspannung
Eigenverbrauch
Steuerspannung
Länge der
max. 1000 m bei einem Durchmesser von 0,6 mm
Steuerleitung
erlaubte
Tasterprellzeit
erforderliche
Steuerimpulsdauer
monostabile Funktion mit Vorrang, Ausgang für externe
A1
A2
Eingänge
A3
A4
Lastausgang Relaiskontakte, intern mit Netzspannung verbunden
Nennspannung
Nennstrom
Lebensdauer
bei Nennlast
Schutzart
Gehäuse
Klemmen
Klemmbereich
Umgebungs t emp.

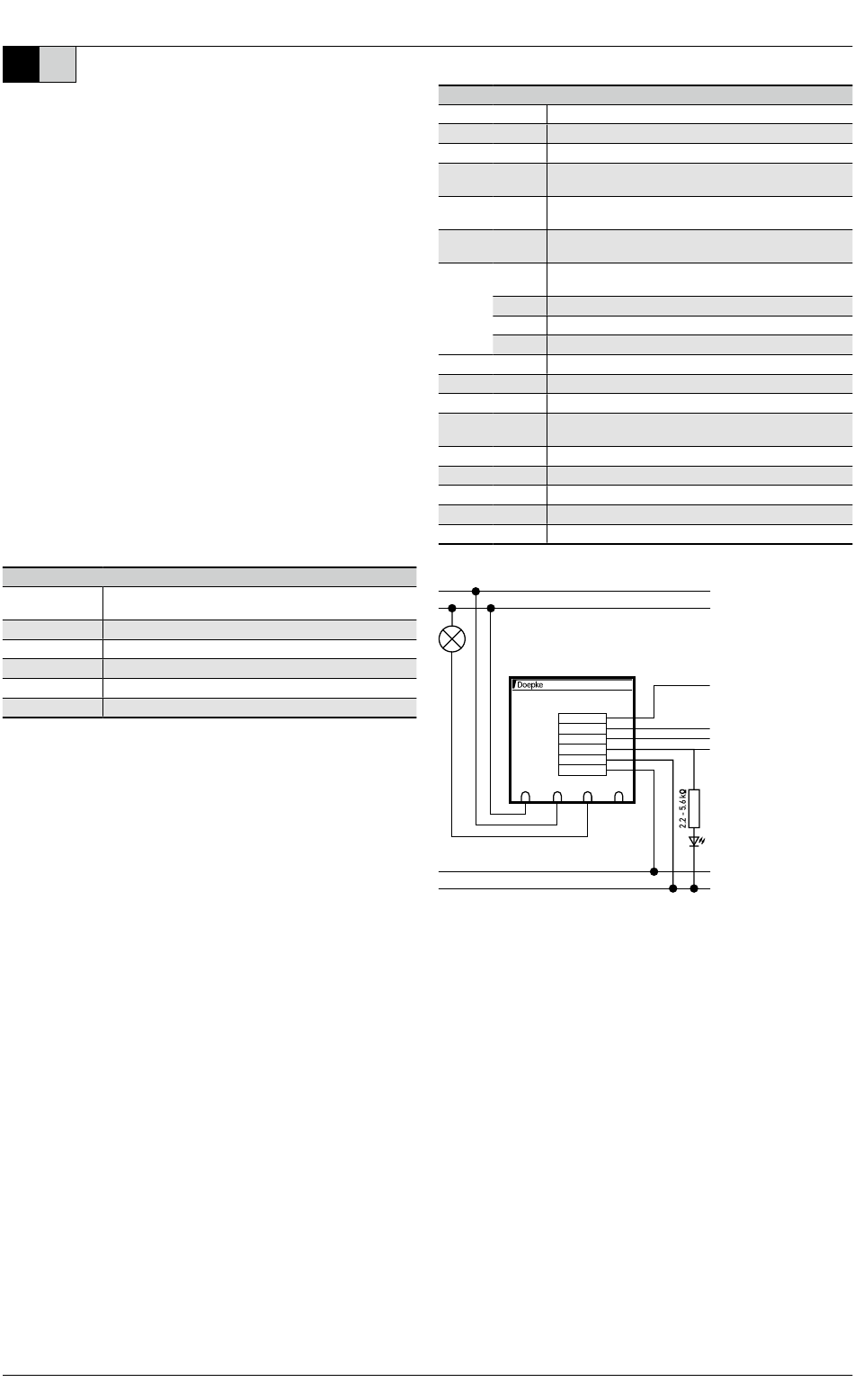

Anschluss
SIR 8 AN
A 2
A 4
A 3
A 1
0 V
24 V
N L 18
230 V AC
max. 400 mW
integriertes Netzteil, 24 V DC
max. 10 ms
min. 20 ms
Schaltstellungsanzeige (max. 6 mA)
Wechsel ein/aus
aus
ein
230 V AC
8 A
> 100.000 Schaltspiele
IP 40
ABS
Federkraftklemmen
0,4 mm – 0,8 mm
- 10 °C bis +45 °C
L
N
Steuereingang ein / aus
(control input on / off)
ein
(on)
aus
(off)
monostabil ein
(one-shot on)
externe Anzeige
(external display)
24 V DC
0 V DC
