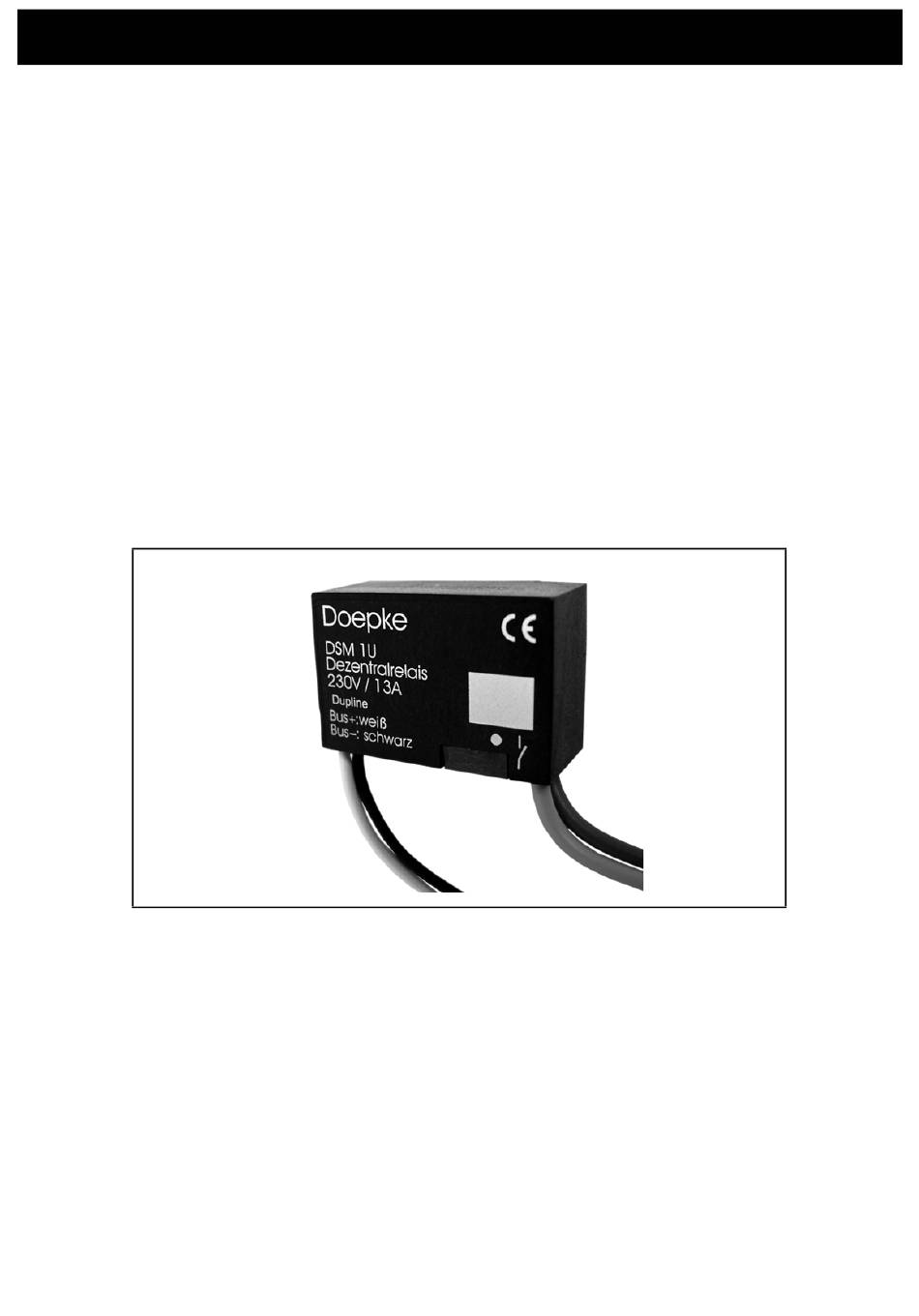

- Page 1 Doepke Dupline 1-kanalige Relaisausgabe DSM 1U 1-way Relay Output DSM 1U Bedienungsanleitung Operating Instructions 3931180/03/06/E...
-
Page 2: Table Of Contents
Doepke Inhaltsverzeichnis 1. Allgemeines ................... 3 2. Kodierung ....................3 3. Inbetriebnahme..................3 4. Garantie....................4 5. Technische Daten.................. 4 6. Anschlussschema.................. 5 Table of Contents 7. General Information................6 8. Coding ....................6 9. Putting into Service................6 10. Guarantee....................7 11. -
Page 3: Allgemeines
Doepke Bedienungsanleitung Dupline 1-kanalige Relaisausgabe DSM 1U 1. Allgemeines Das DSM 1U ist eine Komponente des Dupline Installationssystems und ermöglicht das Schalten eines Verbrauchers mit einer Stromaufnahme bis zu 13 A. Durch seine geringe Baugrösse eignet es sich besonders für den Einbau in Unterputz- dosen oder anderen Hohlräumen. -
Page 4: Garantie
Doepke gende Tabelle zeigt die Anschlussbelegung: Klemme Beschreibung Klemme Beschreibung braun Schaltkanal (L braun Schaltkanal (L Dupline Signalleiter + schwarz Dupline Signalleiter - (Dupline +) (Dupline -) Um den Forderungen für Schutzkleinspannung zu genügen, ist bei der Installation die VDE0100, Teil 410, zu beachten und anzuwenden. -
Page 5: Anschlussschema
Doepke Min. Typ. Max. Betriebsspannung aus Bussignal Anschlüsse Art Kabelverbindung Kabelart Dupline ∅ 0,75 mm, 150 mm Kabelart Ausgang 1,5 mm², 150 mm Gehäuse Art Schwarzes Unterputz-Einbaugehäuse Maße 26 x 39 x 17 (B x H x T in mm) Material Noryl GFN 1 Allg. -
Page 6: General Information
Doepke Operating Instructions Dupline 1-way Relay Output DSM 1U 7. General Information The DSM 1U is a component of the Dupline installation system and permits the switching of one load which may have a current consumption of up to 13 A. -
Page 7: Guarantee
Doepke The following table illustrates the connection configuration: Terminal Description Terminal Description brown Switching channel (L brown Switching channel (L Dupline signal conductor + black Dupline signal conductor - (Dupline +) (Dupline -) In order to meet the requirements for protective low voltage, VDE0100, Part 410, should be observed and put into practice during installation. -
Page 8: Connection Diagram
Doepke Min. Typ. Max. Terminals Type Cable connection Cable Type Dupline ∅ 0.75 mm, 150 mm Cable Type Mains Line 1.5 mm², 150 mm Housing Type Black flush-mounted installation housing Dimensions 26 x 39 x 17 (W x H x D in mm)
