4-fach Ein-/Ausgangsmodule DSS 4UR-N/-P
DSS 4UR-N/-P 4-way input/output modules
Inhaltsverzeichnis
1. Allgemeines.............................. 2
2. Wichtige Hinweise vorab.......... 2
3. Kodierung................................. 2
4. Inbetriebnahme ........................ 3
5. Garantie ................................... 3
6. Technische Daten .................... 3
Dupline
Bedienungsanleitung
Operating Instructions
3931305/2014.15/E
Table of Contents
7. General Information ................. 5
8. Important Notes in Advance ..... 5
9. Coding...................................... 5
10. Putting into Service .................. 6
11. Guarantee ................................ 6
12. Technical Data ......................... 6
13. Anschlussbeispiele / Conn. Ex. 8
Advertisement
Table of Contents
Related Manuals for Doepke Dupline
Summary of Contents for Doepke Dupline
-
Page 1: Table Of Contents
Doepke Dupline 4-fach Ein-/Ausgangsmodule DSS 4UR-N/-P DSS 4UR-N/-P 4-way input/output modules Bedienungsanleitung Operating Instructions Inhaltsverzeichnis Table of Contents 1. Allgemeines......2 7. General Information ....5 2. Wichtige Hinweise vorab..2 8. Important Notes in Advance ..5 3. Kodierung......... 2 9. -
Page 2: Allgemeines

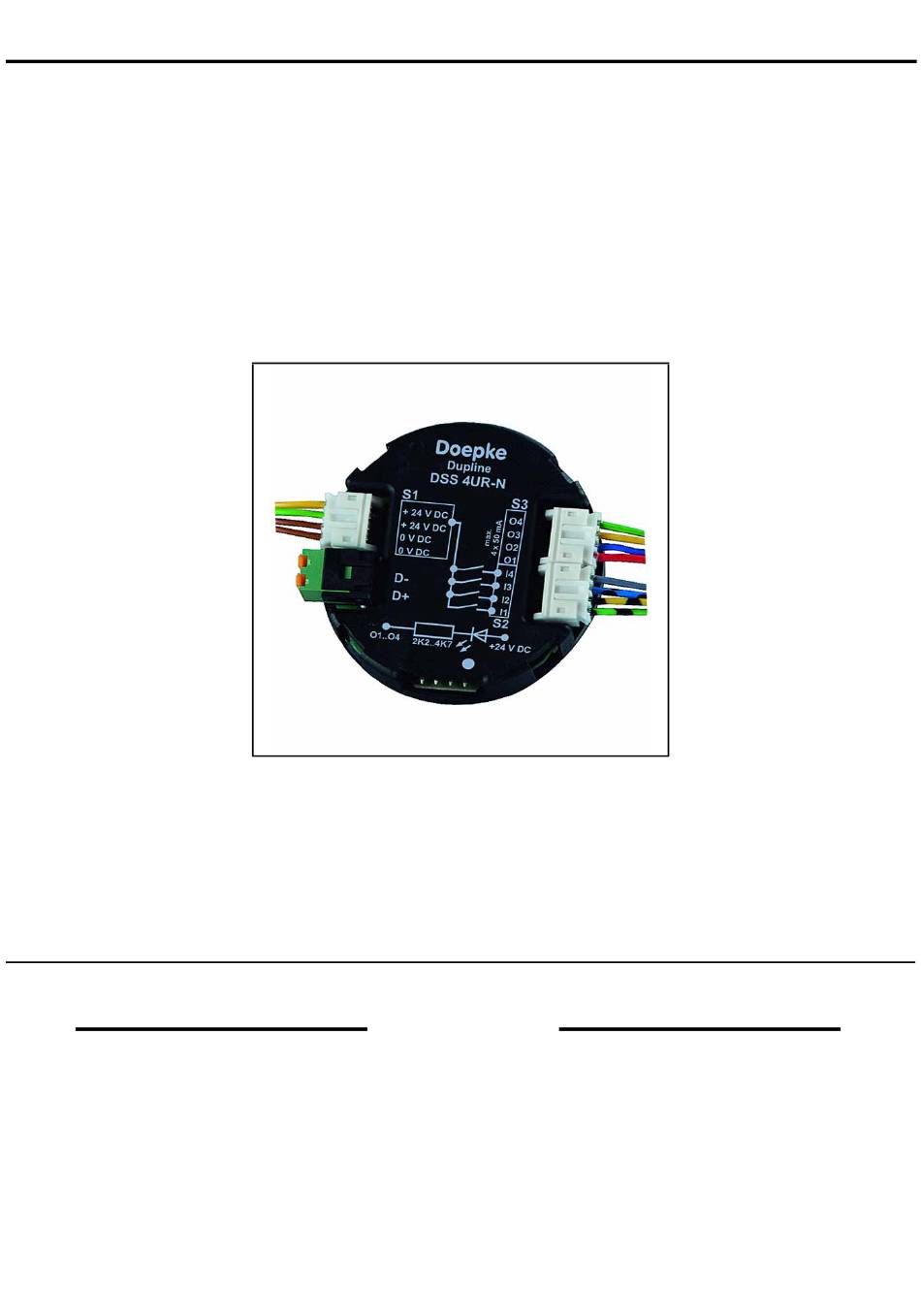

4-fach Ein-/Ausgangsmodule DSS 4UR-N/-P 1. Allgemeines Die DSS 4UR-N/-P sind Komponenten des Dupline Installationssystems mit vier Ein- und Aus- gängen in Halbleiterausführung. Die Module ermöglichen u. a. die Einbindung von Standard- tastern mit Rückmeldung. Durch ihre Bauform passen sie hinter Installationstaster in tiefe UP- Schalterdosen. -
Page 3: Inbetriebnahme
4. Inbetriebnahme Bei der Installation ist das Anschlussschema zu beachten. Alle anzuschließenden Leitungen müssen spannungsfrei sein. Verbindungen zwischen dem Dupline-Signal und dem Erdpoten- zial führen zu Störungen und sind nicht zulässig. Zudem ist auf die richtige Polarität des Dupli- ne-Signals zu achten. - Page 4 Max. 85% (Betauung nicht zulässig) Schutzart IP20 Schutzklasse Bestellnummer, -bezeichnung 09501241, 4-fach Ein-/Ausangsmodul DSS 4UR-N 09501242, 4-fach Ein-/Ausangsmodul DSS 4UR-P Sollten Sie Fragen zu diesem Produkt oder zum Dupline-System haben, wenden Sie sich bitte an: Doepke Schaltgeräte GmbH Stellmacherstraße 11 D-26506 Norden, Germany E-mail: info@doepke.de...
-
Page 5: General Information
• Installation may only be carried out by authorised, trained technicians. • The 24 V DC power and Dupline signal supply has to be delivered by sources, which have to be installed in accordance with the regulations governing protective low-voltage (see VDE 0100, Part 410, or EN 50090-9-1) as well as the installation has to comply with these requirements. -
Page 6: Putting Into Service
Doepke ther a supply voltage nor the Dupline signal and is carried out with the aid of the DKP 2 flat- plug coding cable. Attention should be paid to the correct polarity of the coding cable; incorrect polarity will not, however, cause permanent damage. - Page 7 Protection class Order number, description 09 501 241, 4-way input/output module DSS 4UR-N 09 501 242, 4-way input/output module DSS 4UR-P In case of queries concerning this product or the Dupline system please contact: Doepke Schaltgeräte GmbH Stellmacherstraße 11 D-26506 Norden, Germany E-mail: info@doepke.de...
-
Page 8: Anschlussbeispiele / Conn. Ex
Doepke 13. Anschlussbeispiele / Conn. Ex. 3931305/2014.15/E - The right to make technical changes reserved!
