REMARQUE IMPORTANTE:
DÉBRANCHEZ TOUJOURS LA PARTIE SUPÉRIEURE DU CONDUCTEUR DE TERRE DU
CONDUCTEUR DE BASE LORSQUE VOUS DÉMONTEZ LE BOÎTIER. LORSQUE VOUS REMONTEZ
LE BOÎTIER, N'OUBLIEZ PAS DE REBRANCHER LES PARTIES SUPÉRIEURE ET INFÉRIEURE.
IV. Schéma de câblage
La figure 5 illustre le schéma de câblage interne du
DCS-60 pour le dispositif de désembuage de la vitre.
Le cas échéant, un bornier de rechange à 6 voies est
disponible à l'arrière du boîtier pour les connexions
de la caméra et de l'objectif. Le circuit est identifié
comme suit:
TB.1
Bornier à 6 voies
TB.2
Bornier à 3 voies
FTB.1
Bornier avec fusible
FS.1
Fusible 3 A
STAT.1
Thermostat 28 °C
STAT.2
Thermostat 35 °C
H.1
Chauffage
B.2
Ventilateur
P.C.B.1
Tableau de régulation thermique
Fig.6 illustre les connecteurs TB.1
1. Les broches 1, 2 et 3, 4 fournissent une sortie 12 V CC
pour le moteur de l'objectif, la lampe infrarouge, la
sirène ou le haut-parleur. Si ces éléments ne sont pas
utilisés, débranchez le câble du connecteur.
2. La broche 5, 6 fournit une sortie 12 V CC pour la
caméra.
Assistance technique
Assistance technique D-Link par téléphone : 0 820 0803 03
0,12 €/min la minute : Lundi – Vendredi de 9h à 13h et de 14h à 19h
Samedi 9h à 13h et de 14h à 16h
Assistance technique D-Link sur internet :
http://www.dlink.fr

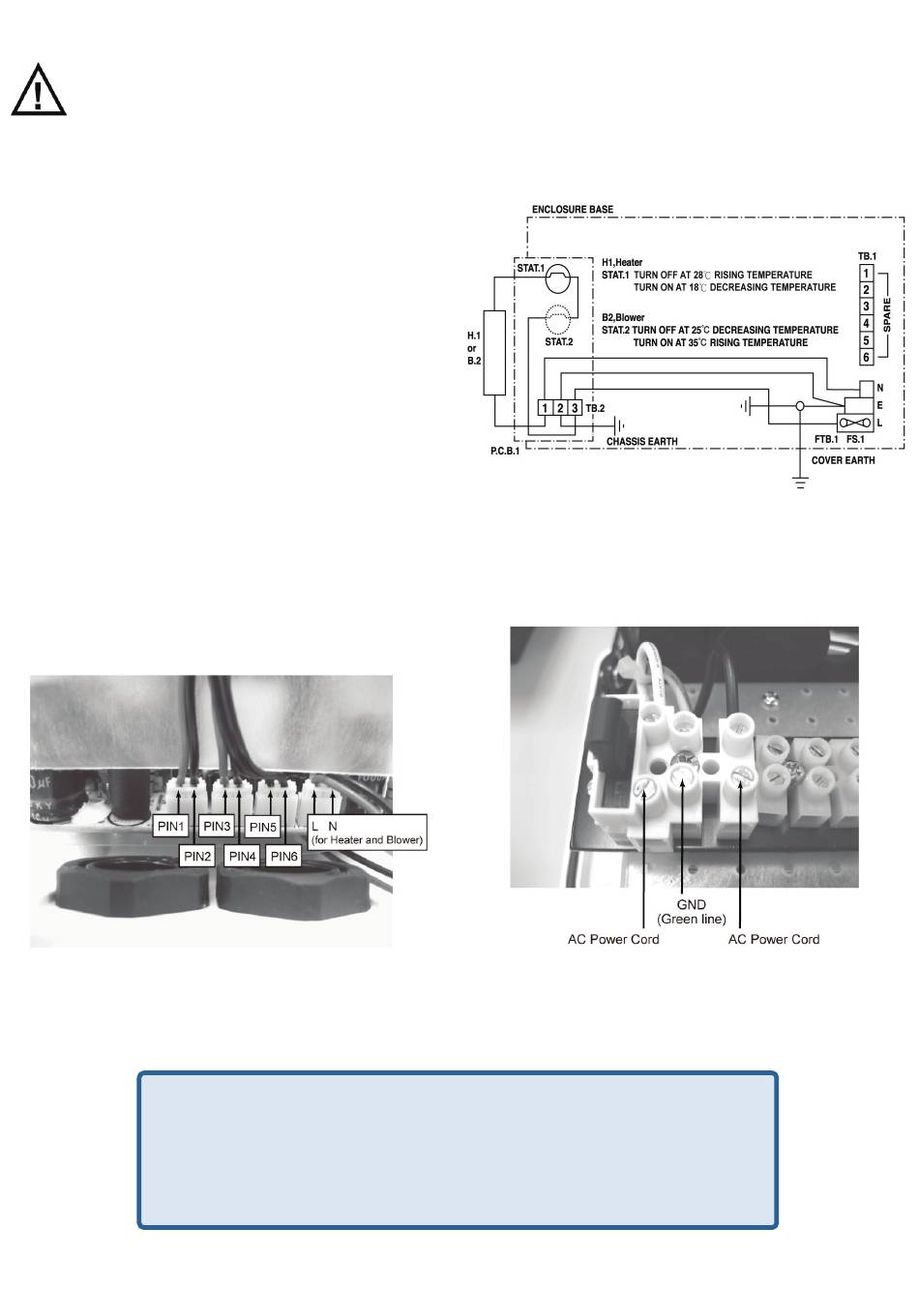

Fig.5 Schéma de câblage du DCS-60
Fig.7 Raccordement de l'alimentation
en courant alternatif
La figure 7 illustre comment raccorder le
cordon d'alimentation au connecteur FTB.1.
