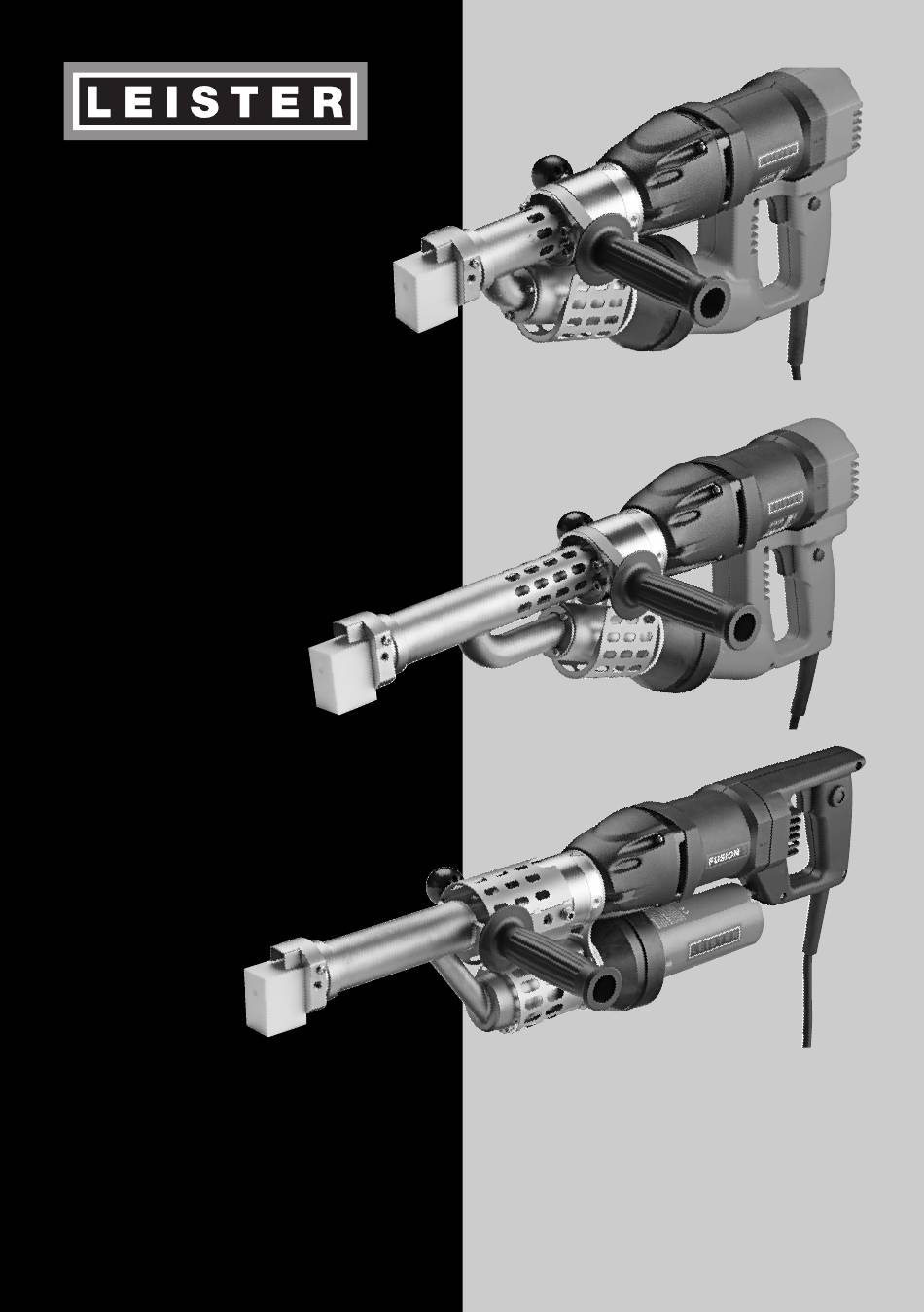

- Page 1 ® Fusion 2 FUSION 2/3C/3 Fusion 3C Fusion 3 Leister Process Technologies Galileo-Strasse 10 CH-6056 Kaegiswil/Switzerland Tel. +41 41 662 74 74 +41 41 662 74 16 www.leister.com sales@leister.com...
- Page 2 Deutsch Bedienungsanleitung English Operating Instructions...
- Page 3 Bedienungsanleitung (Original-Bedienungsanleitung) Bedienungsanleitung vor Inbetriebnahme aufmerksam lesen und zur weiteren Verfügung aufbewahren. Leister FUSION 2 / 3C / 3 Hand-Extruder Anwendung Schweissen von thermoplastischen Kunststoffen aus PE und PP in den Bereichen • Behälterbau • Rohrleitungsbau • Apparatebau • Deponien und Altlasten Warnung Lebensgefahr! beim Öffnen des Gerätes da spannungsführende Komponenten und...
-
Page 4: Technische Daten
Konformität Leister Process Technologies, Galileostrasse 10, CH-6056 Kaegiswil/Schweiz bestätigt, dass dieses Produkt in der von uns in Verkehr gebrachten Ausführung die Anforderungen der folgenden EG-Richtlinien erfüllt. Richtlinien: 2004/108, 2006/95. Harmonisierte Normen: EN 55014-1, EN 55014-2, EN 61000-6-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45. - Page 5 Gerätebeschreibung FUSION 2 FUSION 3C FUSION 3 1 Schalter Heissluftgebläse 9 Handgriff 2 Potentiometer Lufttemperatur 10 Gerätegriff 3 Arretierung Ein-/Ausschalter Antrieb 11 Antriebseinheit 4 Ein-/Ausschalter Antrieb 12 Heissluftgebläse 5 Schweissschuh 13 Netzkabel 6 Schweissdrahtöffnungen 14 Luftschieber 15 Lufteinlass 7 Potentiometer Ausstossregulierung 16 Luftschlauch 8 Geräteauflage...
- Page 6 Schweissvorbereitung • Handgriff (9) und Geräteauflage (8) wahlweise links oder rechts vom Gerät montieren. • Bei Verwendung einer Verlängerungsleitung auf den Mindestquerschnitt der Leitung achten: Länge Mindest-Querschnitt (bei ~230V) bis 19 20-50 • Verlängerungskabel müssen für den Einsatzort (z.B. im Freien) zugelassen und entsprechend gekennzeichnet sein.
- Page 7 Starten des Schweissvorgangs • Nach Bedarf den entsprechenden Schweissschuh (5), gemäss Absatz «Schweissschuhwechsel» (Seite 8), montieren. • Ist die Betriebstemperatur erreicht, kann mit dem Schweissen begonnen werden. Dazu den Ein-/Ausschalter Antrieb (4) betätigen. Gerät immer unter Zufuhr von Schweissdraht betreiben. •...
- Page 8 Wechsel des Schweissschuhs • Der Schweissschuhwechsel muss am betriebswarmen Gerät vorgenommen werden. Verbrennungsgefahr! Nur mit temperaturfesten Handschuhen arbeiten. Das betriebswarme Gerät abschalten und vom elektrischen Netz trennen. Demontage – Den Schweissschuh (5) mit Schweissschuhhalter (17) durch Lösen der Klemmschrauben (18) von der Extrudierdüse (19) entfernen.
-
Page 9: Wartung
Betriebszeit: Antrieb ca. 300 Stunden (Bürsten) Heissluftgebläse ca. 1000 Stunden (Bürsten) • Reparaturen sind ausschliesslich von autorisierten Leister-Service-Stellen ausführen zu lassen. Diese ge- währleisten innert 24 Stunden einen fachgerechten und zuverlässigen Reparatur-Service mit Original-Ersatz- teilen gemäss Schaltplänen und Ersatzteillisten. - Page 10 Operating Instructions (Translation of the original operating instructions) Please read operating instructions carefully before use and keep for further reference. Leister FUSION 2 / 3C / 3 Hand extrusion welder Application Welding PE and PP thermoplastics for applications in • container engineering •...
-
Page 11: Technical Data
Conformity Leister Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil/Switzerland confirms that this product, in the version as brought into circulation through us, fulfils the requirements of the following EC di- rectives. Directives: 2004/108, 2006/95. Harmonized Standards: EN 55014-1, EN 55014-2, EN 61000-6-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45. - Page 12 Description of tool FUSION 2 FUSION 3C FUSION 3 10 Tool handle 1 Hot air blower switch 11 Drive unit 2 Air temperature potentiometer 12 Hot air blower 3 Locking device drive on/off switch 4 Drive on/off switch 13 Power supply cord...
-
Page 13: Overheating Protection
Preparation for welding • The tool rest (8) or handle (9) can alternatively be mounted left of right of the tool. • When using an extension cable, take care to ensure the minimum cable cross-section: Length Minimum cross-section (at ~230V) up to 19 20-50 •... -
Page 14: Switching Off
Starting the welding process • Fit the required welding shoe (5) according to the paragraph "Change of welding shoe” (see page 6). • Welding can begin once the operating temperature has been attained. Operate the drive on/off switch (4) for this purpose. - Page 15 Changing the welding shoe • The welding shoe must only be changed when the tool has attained its operating temperature. Danger of getting burned! Work with temperature resistant gloves only. Switch off the hot tool and disconnect it from the mains supply. Disassembly –...
-
Page 16: Maintenance
Hot air blowers ca. 1000 hours (brushes) • Repairs should only be carried out by authorized Leister Service Centres. They guarantee a specialised and reliable Repair Service within 24 hours using original spare parts in accordance with the circuit diagram and spare parts list. - Page 20 © Copyright by Leister ® Your authorised Service Centre is: Leister Process Technologies Galileo-Strasse 10 CH-6056 Kaegiswil/Switzerland Tel. +41 41 662 74 74 Fax +41 41 662 74 16 www.leister.com sales@leister.com...
