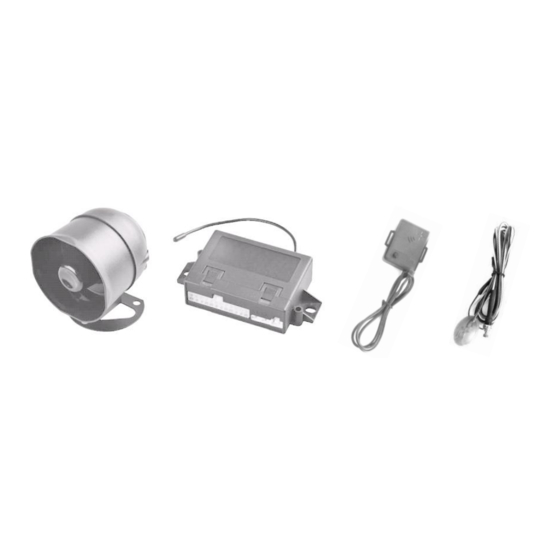

Phobos Mistral Max 2 Installer Manual

Vehicle security system
Hide thumbs Also See for Mistral Max 2:

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: User Manual
MODULÁRNY AUTOALARM ● Montážny manuál
MODULÁRNÍ AUTOALARM ● Montážní manuál
VEHICLE SECURITY SYSTEM ● Installer's manual
SK
CZ
EN

Advertisement

loading
Need help?

Need help?

Do you have a question about the Mistral Max 2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Phobos Mistral Max 2

Summary of Contents for Phobos Mistral Max 2

  • Page 1 MODULÁRNY AUTOALARM ● Montážny manuál MODULÁRNÍ AUTOALARM ● Montážní manuál VEHICLE SECURITY SYSTEM ● Installer’s manual...

  • Page 2: Funkcie Diaľkového Ovládača

    MODULÁRNY AUTOALARM Montážny manuál Charakteristické vlastnosti Výstraha otvorených dverí Núdzové odstavenie Plávajúci kód Blokovací výstup Diaľkové vypnutie/zapnutie alarmu 2 vstupy pre snímače Tiché vypnutie/zapnutie alarmu Automatické zapnutie alarmu Ovládanie výstražných svetiel Automatické znovu zapnutie alarmu Kontrola výstražných svetiel Uzamknutie vozidla od zapaľovania Diaľkové...
  • Page 3 Siréna pípne na potvrdenie prijatia kódu ovládača. Počet pípnutí zodpovedá poradiu ovládača : prvý ovládač – 1x, druhý ovládač – 2x, atď. Po naprogramovaní posledného ovládača vypnite zapaľovanie. Pri programovaní sa musia naprogramovať všetky ovládače súčasne, nové aj pôvodné. Ak nebol prijatý žiaden kód ovládača, ostanú naprogramované pôvodné ovládače bez zmeny. Postup pri vymazaní...
  • Page 4 Tabuľka PROG programovateľných funkcií alarmu 1.hodnota Funkcia 2.hodnota 3.hodnota 4.hodnota (prednastavené) Čas odomykacieho impulzu pre centrálne 0,5s 3,5s Dvojitý 0,5s zamykanie Čas zamykacieho impulzu pre centrálne 0,5s 3,5s Dvojitý 0,5s zamykanie Oneskorená aktivácia alarmu 3 sekundy Obmedzenie počtu poplachov Vypnuté Zvuk sirény Plynulý...
  • Page 5 7 Čas automatického zapnutia alarmu poslednými dverami Nastavenie doby čakania pre automatické zapnutie alarmu po zatvorení posledných dverí. V prípade otvorenia dverí a opätovného zatvorenia sa čas začne odpočítavať odznova. Aktivovať konkrétne časti alarmu je možné nastavením v riadku 8. Je možné túto funkciu aj vypnúť – riadok 8, pozícia 1. 8 Zapínanie alarmu a centrálu poslednými dverami Určuje, ktoré...
  • Page 6 18 Kontrola otvorených dverí Nastavenie kontroly otvorenia dverí pri zapnutom zapaľovaní. Pri otvorených dverách alarm upozorní max. 10x bliknutím svetiel. 19 Zamykanie od zapaľovania Pri nastavení tejto funkcie sa centrálne zamykanie aktivuje po zapnutí zapaľovania do 8 sekúnd (otvorenie dverí funkciu preruší).
  • Page 7 3.13 Vstup Kontroly svetiel Tento vstup sa pripája na vodiče výstražných svetiel, smeroviek (Obr.4). Vstup reaguje na kladné napätie +12V. Umožňuje sledovať skutočné rozsvietenie svetiel v prípade zvolenia režimu (riadok 9) a voľby 2 v riadku č.20. 3.14 Vstup PROG Pripojenie pre nastavenie programovateľných funkcií...
  • Page 8 vstup KONTROLA SVETIEL (6) Ovládanie svetiel automobilu Svetlá automobilu Spínač Výstražného Svetla Výstup svetiel (23) Kontakt relé pre svetlá nahrádza kontakt spínača Spoločný vstup (24) výstražného svetla výstražného světla Obr. 4 Príklad zapojenia ovládania svetiel pomocou spínača výstražného svetla Spoločný vstup (247) Spoločný...
  • Page 9 výstup na Kufor 12 zelený zamykanie výstup COM1 17 biely poistka 5A výstup NO1 18 žltý výstup NC1 19 oranžový blokovanie (-) 9 žltý / zelený Start siréna +12V 16 ružový odomykanie výstup COM2 20 biely/čierny výstup NO2 21 žltý/čierny zapaľovanie (+) 11 oranžový...

  • Page 10: Funkce Dálkového Ovladače

    MODULÁRNÍ AUTOALARM Montážní manuál Charakteristické vlastnosti Výstraha otevřených dveří Nouzové odstavení Plovoucí kód Blokovací výstup Dálkové vypnutí/zapnutí alarmu 2 vstupy pro snímače Tiché vypnutí/zapnutí alarmu Automatické zapnutí alarmu Ovládání výstražných světel Automatické znovu zapnutí alarmu Kontrola výstražných světel Uzamknutí vozidla od zapalování Dálkové...
  • Page 11 Po naprogramování posledního ovladače vypněte zapalování. Při programování je nutné naprogramovat všechny ovladače současně, nové i původní. Jestliže nebyl přijat žádný kód ovladače, zůstanou původní naprogramované ovladače beze změny. Postup při vymazání všech ovladačů z paměti: Při vypnutém alarmu zapněte zapalování, stiskněte servisní tlačítko 5x během 8 sekund. Siréna pípne 2x – vstoupili jste do programovacího režimu.
  • Page 12 PROGRAMOVÁNÍ VOLITELNÝCH FUNKCÍ PŘENECHTE MONTÁŽNÍMU STŘEDISKU! Tabulka PROG programovatelných funkcí alarmu Funkce 1.hodnota (přednastaveno) 2.hodnota 3.hodnota 4.hodnota Čas odemykacího impulzu pro centrální 0,5s 3,5s Dvojitý 0,5s zamykání Čas zamykacího impulzu pro centrální 0,5s 3,5s Dvojitý 0,5s zamykání Zpoždění aktivace alarmu 3 sekundy Omezení...
  • Page 13 6 Tiché zapínání Při zapnuté funkci je intenzita zvukové signalizace při aktivaci/deaktivaci anebo upozornění alarmu snížená. Při poplachu je obnovená plná intenzita zvuku. 7 Čas automatického zapnutí alarmu posledními dveřmi Nastavení doby čekání pro automatické zapnutí alarmu po zavření posledních dveří. V případě otevření dveří a opětovného zavření...
  • Page 14 18 Kontrola otevřených dveří Nastavení kontroly otevření dveří při zapnutém zapalování. Při otevřených dveřích alarm upozorní max. 10x bliknutím světel. 19 Zamykání od zapalování Při nastavení této funkce se centrální zamykání aktivuje po zapnutí zapalování do 8 sekund (otevření dveří ale funkci přeruší). Po vypnutí...
  • Page 15 Obr.1 Zapojení pro centrální zamykání se Obr.2 Zapojení pro centrální zamykání se spínačem v obou dveřích. Je nutný motor na spínačem v předních dveřích auomobilu. řízení. +12V Odemknout oranžová oranžová COM1 COM1 bílá bílá žlutá žlutá Alarm Alarm oranž/černá oranž/černá COM2 COM2 bílá/černá...
  • Page 16 výstup na Kufr 12 zelený zamykání výstup COM1 17 bílý pojistka 5A výstup NO1 18 žlutý výstup NC1 19 oranžový blokování (-) 9 žlutý / zelený Start siréna +12V 16 růžový odemykání výstup COM2 20 bílý/černý výstup NO2 21 žlutý/černý výstup NC2 22 oranž./černý...

  • Page 17: Installer's Manual

    CAR SECURITY SYSTEM Installer’s manual SYSTEM FEATURES Emergency override Hopping code Starter kill output Remote arming / disarming 2 sensor inputs Silent arming / disarming Hazard lights output Passive arming Check of hazard lights Auto rearming Remote trunk release Ignition lock Two AUX channel output Alarm limitation number Universal relay output for central door locking...
  • Page 18 Within 8 seconds, press any button on first transmitter. Siren will chirp once, lights flash once to confirm that first transmitter has been programmed to the system. The siren will chirp the number equal to number of learned transmitter. After programming of last transmitter Turn OFF the ignition. All remote controllers you wish to use, must be programmed at the same time.
  • Page 19 THE PROGRAMMING OPTIONAL FUNCTION IS STRONGLY RECOMMENDED TO PROVIDE BY SPECIALIZED SERVICE! Table of optional features Description option 1. (default) option 2. option 3. option 4. Door Unlock Impulse 0,5 seconds 3,5 seconds 15 seconds double 0,5s Door Lock Impulse 0,5 seconds 3,5 seconds 15 seconds...
  • Page 20 8 Door Lock With Last Door Arming This option specifies if door should be locked when system is armed by Last Door Arming. 9 Parking Light Mode If connection to car’s lights is too difficult or impossible, you can connect to direction lights via hazard light switch (see figure 4).

  • Page 21: System Inputs And Outputs

    20 Control of lights for continuous and pulse mode Verification number lights flash in continuous or pulse mode can be selected by input control lights. In this case the alarm is able to start, stop and monitor the correct lights flash number. In the case of setting a fixed period, the correct number of flashes is only estimated - primary indication of alarm status.
  • Page 22 Fig.1 Original built-in central power lock & Fig.2 Original built-in central power lock & only a electric power lock switch were installed For switch existed inside of front door. A motor and the example: CHRYSLER control level were required. +12V orange orange COM1...
  • Page 23 Output to TRUNK 12 greeen LOCK output COM1 17 white fuse 5A output NO1 18 yellow output NC1 19 orange Start kill (-) 9 yellow / green Start Siren +12V 16 pink UNLOCK output COM2 20 white/black output NO2 21 yellow/black ignition (+) 11 orange output NC2...
