Summary of Contents for Phobos DS500 CAN

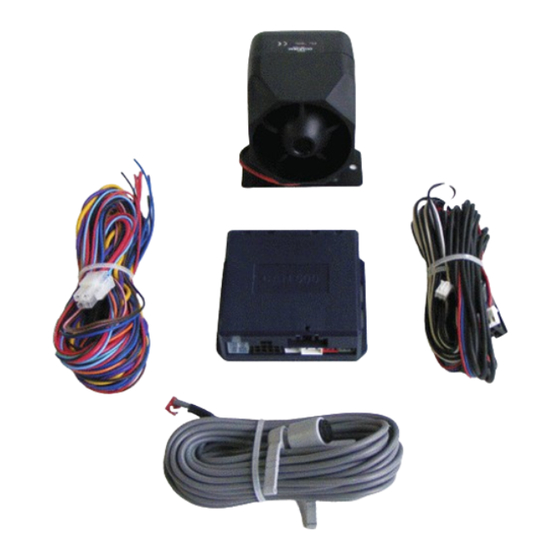

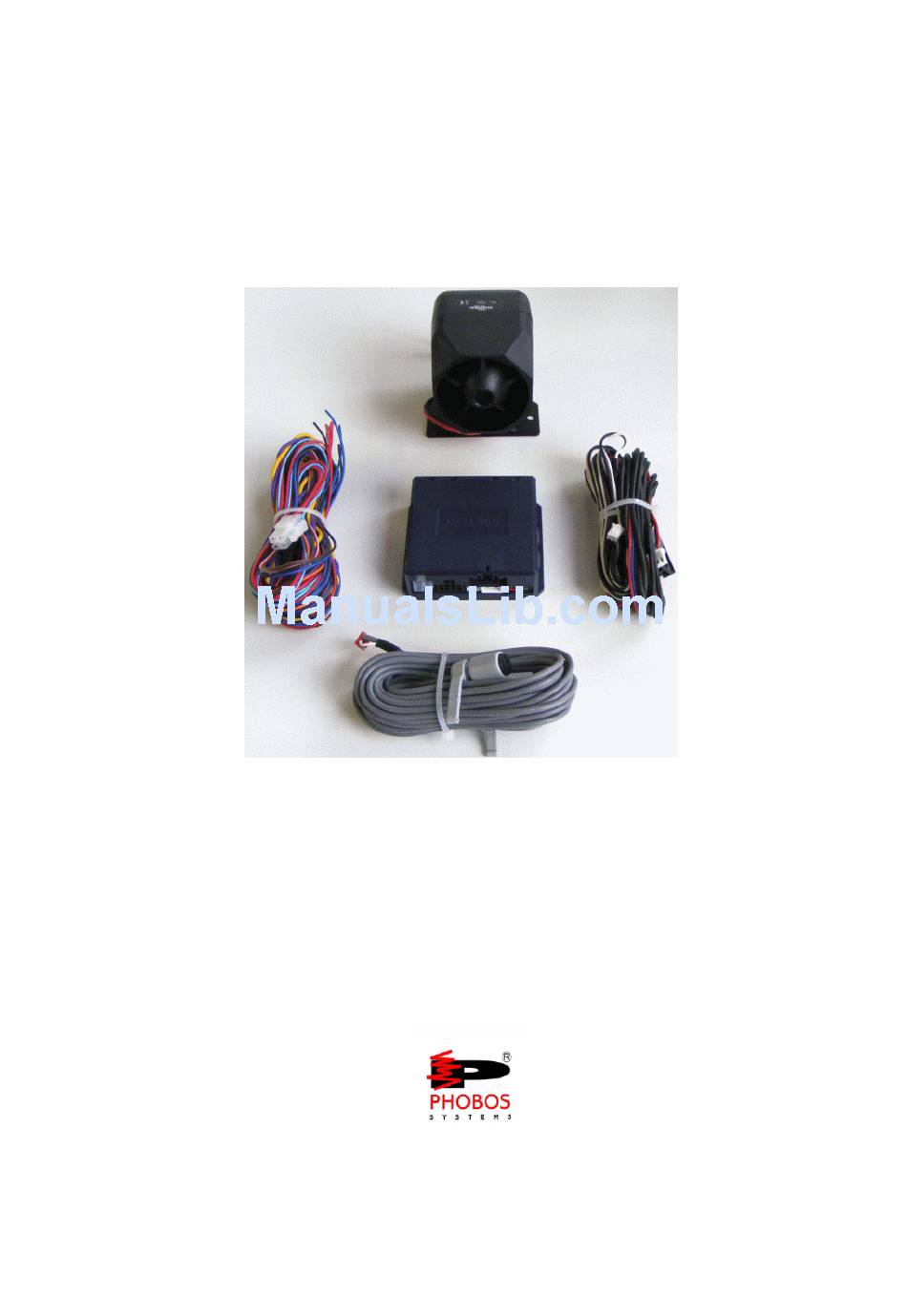

- Page 1 DS500 CAN DS500 CAN U CANBUS modulárny autoalarm • Užívateľský manuál CANBUS modulární autoalarm • Uživatelský manuál CANBUS CAR SECURITY ALARM • User’s manual Ver.1.07...
- Page 2 Vlastnosti CANBUS alarmu Ultrazvukový senzor pri verzii DS500 CAN U. 2 nezávislé prídavné vstupy pre senzory. Spínané napätie prídavných senzorov. Možnosť aktivácie alarmu bez senzorov. Vstavaný imobilizačný okruh. Servisný režim. Možnosť núdzového odstavenia alarmu. Logika otvárania kufra. Pamäť poplachu 5 udalostí.
-
Page 3: Servisný Režim
6. Upozornenie na aktivovaný vstup Ak sú pri aktivácii alarmu otvorené dvere, kufor alebo kapota, alarm na toto upozorní pípnutím sirény 3x. Alarm sa aktivuje, ale otvorenú časť nebude ďalej sledovať. 7. Poplach Aktivovaný alarm vyvolá poplach v prípade ak sa narušia strážené vstupy: dvere, kufor, kapota, ultrazvukový senzor, prídavné... - Page 4 Úroveň č.1 - čítanie pamäte poplachu Po vstúpení na túto úroveň LED bude cyklicky vyblikávať posledných 5 príčin poplachu. Počet bliknutí LED zodpovedá nasledujúcim udalostiam : Počet bliknutí LED Príčina poplachu vodičové dvere (CAN signál) ostatné dvere (CAN signál) vstavaný kapotový spínač (CAN signál) prídavný...
- Page 5 Dvojitá funkcia niektorých vodičov. V niektorých prípadoch majú oranžový (zapaľovanie) a hnedý (pager) vodič iné funkcie. V niektorých vozidlách sa oranžový vodič pripája na +12V (napr. zistenie stavu motora pre kufor) a niekde je hnedý vodič použitý ako pomocná kostra (uzamknutie dverí). Vždy dôkladne preštudujte montážny list ku konkrétnemu typu vozidla –...
-
Page 6: Funkce Alarmu
Vlastnosti CANBUS alarmu Ultrazvukový snímač u verze DS500 CAN U. 2 nezávislé přídavné vstupy pro snímače. Spínané napětí přídavných snímačů. Možnost aktivace alarmu bez snímačů. Vestavěný imobilizační okruh. Servisní režim. Možnost nouzového odstavení alarmu. Logika otevírání kufru. Paměť poplachu 5-ti událostí. -
Page 7: Servisní Režim
6. Upozornění na aktivovaný vstup Jsou-li při aktivaci alarmu otevřené dveře, kufr anebo kapota, pak na toto alarm upozorní 3x pípnutím sirény. Alarm se zaktivuje, ale otevřenou část nebude dále sledovat. 7. Poplach Aktivovaný alarm vyvolá poplach v případě, že jsou narušeny hlídané vstupy: dveře, kufr, kapota, ultrazvukový snímač, přídavné... - Page 8 Úroveň č.1 - čtení paměti poplachu Po vstupu na tuto úroveň bude LED cyklicky vyblikávat posledních 5 příčin poplachu. Počet bliknutí LED odpovídá následujícím událostem: Počet bliknutí LED Příčina poplachu Dveře řidiče (CAN signál) Ostatní dveře (CAN signál) Vestavěný kapotový spínač (CAN signál) Přídavný...
- Page 9 Dvojitá funkce některých vodičů. V některých případech mají oranžový (zapalování) a hnědý (pager) vodič jiné funkce. V některých vozidlech se oranžový vodič připojuje na +12V (např. zjištění stavu motoru pro kufr) a někde je hnědý vodič použit jako pomocná kostra (uzamknutí...
-
Page 10: Alarm Functions
Features of the DS500 CAN vehicle security system in version DS500 CAN U is ultrasonic sensor inculded. 2 separate inputs for sensors. Switched supply of additonal sensors. possibility to activate alarm without certain sensors beeing active. built-in ultrasonic motion detector (optional). -
Page 11: Emergency Disarming
5. Rearming If disarmed, LED will stay blinking until the door or trunk will not open. After 30 seconds will alarm activate automaticly, central door lock will close the doors. If the doors or trunk will open, the count down will stop and LED will go of. 6. - Page 12 Level nr.1 – reading of alarm memory Number of LED blinking means following: LED blink Reason of alarm trigger Driver´s door (CAN signal) Other door´s (CAN signal) Built in bonnet switch (CAN signal) Additional bonnet switch (analog) Trunk (CAN signal) Ultrasonic sensor Additional sensor 1 Additional sensor 2...
- Page 13 Dual function of some wires. In some cases have orange wire ( ignition) and brown (pager) different functions . In some vehicles is orange wire connected on +12V (e.g. to found out state of car, for trunk) and somewhere is brown wire used used as additional ground (door locking).
