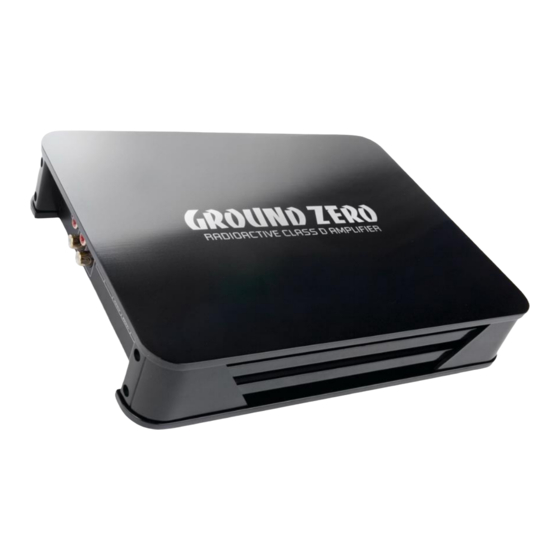

Ground Zero RADIOACTIVE GZRA 1.600D Owner's Manual

Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 41

Quick Links

Download this manual
Enlarged version
Verstärker
Bedienungsanleitung
RADIOACTIVE
GZRA 1.600D / 1.600D-W
GZRA 2.200G / 2.200G-W
GZRA 4.100G / 4.100G-W
Bitte sorgfältig lesen
Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden
haben. Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste
Technologie zu erhalten. Viel Spaß mit diesen Produkten.
Ausstattungsmerkmale
Moderne Class G Technologie (GZRA 4.100G(-W) / GZRA 2.200G(-W))
•
Effiziente Class D Technologie (GZRA 1.600D(-W))
•
4 Ohm / 2 Ohm stabil Stereo (GZRA 4.100G(-W) / GZRA 2.200G(-W))
•
1 Ohm stabil (GZRA 1.600D(-W))
•
Mosfet Netzteil
•
Einschalt- und Schutzanzeige
•
12dB Bass boost regelbar (45Hz)
•
Hochpass regelbar
•
Tiefpass regelbar
•
Regelbare Eingangsempfindlichkeit
•
Einschaltverzögerung
•
Bass Lautstärkeregler (GZRA 2.200G(-W) / GZRA 1.600D(-W))
•
Temperatur / Kurzschluss / Überlast-Schutz
•
Benötigte Materialien und Werkzeuge zur Installation
Kreuzschlitz Schraubendreher
•
Bohrmaschine, 3 mm Metallbohrer
•
Befestigungsschrauben
•
Stromkabel min. 10 mm²
•
Massekabel min 10 mm²
•
Lautsprecherkabel min. 2 x 1,5 mm²
•
2

Advertisement

loading
Need help?

Need help?

Do you have a question about the RADIOACTIVE GZRA 1.600D and is the answer not in the manual?

Questions and answers

Related Manuals for Ground Zero RADIOACTIVE GZRA 1.600D

Summary of Contents for Ground Zero RADIOACTIVE GZRA 1.600D

  • Page 1 Bitte sorgfältig lesen Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden haben. Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste Technologie zu erhalten. Viel Spaß mit diesen Produkten. Verstärker Ausstattungsmerkmale Moderne Class G Technologie (GZRA 4.100G(-W) / GZRA 2.200G(-W)) •...
  • Page 2 Planung Class G Technologie Das Class G Prinzip kombiniert die klassische Class-AB Ausgangsstufe mit einer spezifischen, variablen internen Vor der Installation sollten Sie folgende Punkte berücksichtigen: Spannungsversorgung, um so eine höhere Effizienz bei geringeren Verzerrungen zu verwirklichen. Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung Die Class-G-Verstärker GZRA 4.100G(-W) und GZRA 2.200G(-W), passen je nach gefordertem Leistungsbedarf die des Gerätes gewährleistet ist.
  • Page 3 Stromanschluss – GZRA 2.200G / 2.200G-W Stromanschluss – GZRA 1.600D / 1.600D-W...
  • Page 4 Einstellungen und Funktionen – GZRA 1.600D / 1.600D-W Stromanschluss – GZRA 4.100G / 4.100G-W...
  • Page 5 Einstellungen und Funktionen – GZRA 4.100G / 4.100G-W Einstellungen und Funktionen – GZRA 2.200G / 2.200G-W...
  • Page 6 Einschalten des Verstärkers Einstellungen und Funktionen Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein. GND -> Masse Anschluss Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung Stromanschluss REM ->...
  • Page 7 Stereo Anschluss – GZRA 2.200G / 2.200G-W Stereo Anschluss – GZRA 1.600D / 1.600D-W Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 1 ~ 8 Ohm Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 ~ 8 Ohm...
  • Page 8 Stereo Anschluss – GZRA 4.100G / 4.100G-W Mono Anschluss – GZRA 2.200G / 2.200G-W Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 4 ~ 8 Ohm Trimode Betrieb – GZRA 2.200G / 2.200G-W Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 ~ 8 Ohm...
  • Page 9 Technische Daten Gebrückter Anschluss – GZRA 4.100G / 4.100G-W GZRA 1.600D GZRA 2.200G GZRA 4.100G Model GZRA 1.600D-W GZRA 2.200G-W GZRA 4.100G-W 1 Kanal Class D 2 Kanal Class G 4 Kanal Class G RMS Power @ 4 1 x 220 W 2 x 120 W 4 x 70 W (1% THD+N)
  • Page 10 +12Volt prüfen Masse prüfen De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke Keine Spannung am Remote Remote am Radio prüfen bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele Verstärker...

  • Page 11: Manual Del Usuario

    POR FAVOR LEA ANTES DE INSTALAR Gracias por elegir un amplificador Ground Zero. Estamos proporcionando una lista de consejos útiles que debe impedir que usted experimente problemas innecesarios. Diviértete con la alta calidad de los productos de Titanio. Características Amplificador Moderna tecnología Clase G (GZRA 4.100G(-W) / GZRA 2.200G(-W))
  • Page 12 Tecnología Clase G Planificación de su Sistema La Clase G es una variedad de diseños de amplificadores que combina una etapa de salida Clase AB con una Antes de comenzar la instalación, considere lo siguiente: fuente de alimentación interna variable para lograr una mayor eficiencia con baja distorsión. Así, los amplificadores GZRA 4.100G(-W) y GZRA 2.200G(-W) utilizan su fuente de alimentación variable para a.
  • Page 13 Acometida eléctrica – GZRA 1.600D / 1.600D-W Acometida eléctrica – GZRA 2.200G / 2.200G-W...
  • Page 14 Acometida eléctrica – GZRA 4.100G / 4.100G-W Controles y Funciones – GZRA 1.600D / 1.600D-W...
  • Page 15 Controles y Funciones – GZRA 2.200G / 2.200G-W Controles y Funciones – GZRA 4.100G / 4.100G-W...
  • Page 16 Controles y Funciones Encendido del Amplificador El amplificador se enciende automáticamente unos segundos después de encender su radio. GND -> Conexion Tierra Terminales de Potencia Nota: El amplificador se apaga temporalmente si se pone demasiado caliente, entonces reinicia automáticamente REM -> Terminal remote de la antena BATT ->...
  • Page 17 Cableado Estéreo – GZRA 1.600D / 1.600D-W Cableado Estéreo – GZRA 2.200G / 2.200G-W Impedancia altoparlante 1 ~ 8 Ohm Impedancia altoparlante 2 ~ 8 Ohm...
  • Page 18 Cableado Mono-canal – GZRA 2.200G / 2.200G-W Cableado Estéreo – GZRA 4.100G / 4.100G-W Impedancia altoparlante 4 ~ 8 Ohm Operación 3 Vías – GZRA 2.200G / 2.200G-W Impedancia altoparlante 2 ~ 8 Ohm...

  • Page 19: Especificaciones

    Cableado Puente – GZRA 4.100G / 4.100G-W Especificaciones GZRA 1.600D GZRA 2.200G GZRA 4.100G Model GZRA 1.600D-W GZRA 2.200G-W GZRA 4.100G-W Tipo 1 Channel Class D 2 Channel Class G 4 Channel Class G 1 x 220 W 2 x 120 W 4 x 70 W RMS Power @ 4 (1% THD+N)
  • Page 20 Revise si el altavoz esta en corto o De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele Esta el diagnostic LED iluminado? si el amplificador esta verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving...
  • Page 21 SVP Zorgvuldig lezen! Bedankt dat u voor een versterker heeft gekozen van het merk Ground Zero. Uitvoerings kenmerken Moderne Class G technologie (GZRA 4.100G(-W) / GZRA 2.200G(-W)) • Versterker Efficiënte Class D technologie (GZRA 1.600D(-W)) • Mosfet Voedings gedeelte •...
  • Page 22 Technologie Klasse G Planning Het klasse G Principe Combineert de klasse A-B versterking met een specifieke,variabele interne Voor de inbouw de volgende punten in acht nemen: spanningsverzorging,om zo een hogere efficiency bij geringere vervorming te ontwikkelen. Zoek een inbouwplaats die de versterker geen schade opleverd, zorg ervoor dat de versterker goed De Klasse G versterkers GZRA 4.100G(-W) en GZRA 2.200G(-W),passen afhankelijk van het gevraagde vermogen kan koelen.
  • Page 23 Aansluitingen – GZRA 1.600D / 1.600D-W Aansluitingen – GZRA 2.200G / 2.200G-W...
  • Page 24 Aansluitingen – GZRA 4.100G / 4.100G-W Instellingen en funkties – GZRA 1.600D / 1.600D-W...
  • Page 25 Instellingen en funkties – GZRA 2.200G / 2.200G-W Instellingen en funkties – GZRA 4.100G / 4-100G-W...
  • Page 26 Instellingen en funkties Luidspreker aansluitingen Tri-Mode Deze versterkers kunt u Tri-Mode aansturen D.m.v condensatoren tussen de luidsprekers en een spoel tussen de subwoofer. GND -> Massa Stroomaansluitingen REM -> Remote Hieronder ziet u de tabel van de te gebruiken waardes. BATT ->...
  • Page 27 Stereo aansluitingen – GZRA 1.600D / 1.600D-W Stereo aansluitingen – GZRA 2.200G / 2.200G-W Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 1 ~ 8 Ohm Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 ~ 8 Ohm...
  • Page 28 Mono aansluitingen – GZRA 2.200G / 2.200G-W Stereo aansluitingen – GZRA 4.100G / 4.100G-W Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 4 ~ 8 Ohm Trimode aansluitingen – GZRA 2.200G / 2.200G-W Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 ~ 8 Ohm...
  • Page 29 Gebrugd – GZRA 4.100G / 4.100G-W Technische data GZRA 1.600D GZRA 2.200G GZRA 4.100G Model GZRA 1.600D-W GZRA 2.200G-W GZRA 4.100G-W 1 Kanaal Class D 2 Kanaal Class G 4 Kanaal Class G RMS Power @ 4 1 x 220 W 2 x 120 W 4 x 70 W (1% THD+N)
  • Page 30 Massa Controleren not covered by the warranty. Geen spanning op remote Controleer remote spanning De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke Versterker Luidspreker impedantie controleren Controleer of de luidspreker impedantie niet bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele schakelt bij bep.
  • Page 31 Lire attentivement s.v.p. Ground Zero vous remercie d’avoir choisi un amplificateur de sa gamme. Les Clients Ground Zero sont habitués à la plus récente et meilleur technologie. Bonne écoute avec ces modèles de haute puissance. Signes Caractéristiques Amplificateur Technologie Class G moderne (GZRA 4.100G(-W) / GZRA 2.200G(-W)) •...
  • Page 32 Technologie Classe G Planification La classe G le principe combine la CLASSE classique dès l'étage de sortie avec un approvisionnement de tension Avant l’installation ces quelques points sont à prendre en considération spécifique, variable interne pour réaliser une transformation a haut rendement lors de plus petites déformations. Attention au choix de l’emplacement du montage, une circulation d’air est nécessaire pour un bon Les amplificateurs classe G.
  • Page 33 Raccordement électrique – GZRA 1.600D / 1.600D-W Raccordement électrique – GZRA 2.200G / 2.200G-W...
  • Page 34 Raccordement électrique – GZRA 4.100G / 4.100G-W Connexion et réglages – GZRA 1.600D / 1.600D-W...
  • Page 35 Connexion et réglages – GZRA 2.200G / 2.200G-W Connexion et réglages – GZRA 4.100G / 4.100G-W...
  • Page 36 Connexion et réglages Haut-parleur raccordement pour le Mode Trimode Le Trimode permet de faire joué un Subwoofer Mono pendant que les haut-parleur principaux joue en stéréo. Laisser, s'il vous plaît, le commutateur sur la position Full. Utilisez un condensateurs bipolare de 100V , le mettre GND ->...
  • Page 37 Connexion Stereo – GZRA 1.600D / 1.600D-W Connexion Stereo – GZRA 2.200G / 2.200G-W Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 1 ~ 8 Ohm Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 ~ 8 Ohm...
  • Page 38 Connexion Mono – GZRA 2.200G / 2.200G-W Connexion Stereo – GZRA 4.100G / 4.100G-W Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 4 ~ 8 Ohm Connexion Trimode – GZRA 2.200G / 2.200G-W Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 ~ 8 Ohm...
  • Page 39 Bridger – GZRA 4.100G / 4.100G-W Données Techniques GZRA 1.600D GZRA 2.200G GZRA 4.100G Model GZRA 1.600D-W GZRA 2.200G-W GZRA 4.100G-W Type 1 Canal Class D 2 Canal Class G 4 Canal Class G 1 x 220 W 2 x 120 W 4 x 70 W Puissance RMS @ 4 (1% THD+N)
  • Page 40 Vérifier si l’ Impédance sur les connecteurs de PROTECTION a s haut-parleurs n’est pas en dessous de 4Ω De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke haute Volume bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele Pas de son sur 1 Vérifier câble RCA et ou câble Haut-...

  • Page 41: Please Read Before Installation

    PLEASE READ BEFORE INSTALLATION Thank you for selecting a Ground Zero amplifier. We are providing a helpful hints list which should keep you from experiencing unnecessary shut down. Have fun with this high quality Titanium product. Features Amplifier Modern Class G technology (GZRA 4.100G(-W) / GZRA 2.200G(-W)) •...
  • Page 42 Class G Technology Planning your system Class G is a variety of amplifier designs that combines a class AB output stage with a specific, variable internal Before beginning the installation, consider the following: power-supply to achieve a higher efficiency with low distortion. Thus the GZRA 4.100G/-W and GZRA 2.200G/-W amplifiers use their variable power supply to reduce the If you plan to expand your system by adding other components sometime in the future, ensure operating temperature and the hence resulting waste power at the output transistors.
  • Page 43 Power supply – GZRA 1.600D / 1.600D-W Power supply – GZRA 2.600G / 2.200G-W...
  • Page 44 Power supply – GZRA 4.100G / 4.100G-W Controls and functions – GZRA 1.600D / 1.600D-W...
  • Page 45 Controls and functions – GZRA 2.200G / 2.200G-W Controls and functions – GZRA 4.100G / 4.100G-W...
  • Page 46 Controls and functions Connecting the speaker for trimode operation - notes TRI MODE operation output allows a subwoofer to be operated in mono mode while the main speakers are GND -> Ground connection Power terminals REM -> Remote antenna terminal playing in stereo.
  • Page 47 Stereo wiring – GZRA 1.600D / 1.600D-W Stereo wiring – GZRA 2.200G / 2.200G-W Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 1 ~ 8 Ohm Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 ~ 8 Ohm...
  • Page 48 Mono wiring – GZRA 2.200G / 2.200G-W Stereo wiring – GZRA 4.100G / 4.100G-W Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 4 ~ 8 Ohm Trimode operation – GZRA 2.200G / 2.200G-W Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 ~ 8 Ohm...

  • Page 49: Specifications

    Bridged wiring – GZRA 4.100G / 4.100G-W Specifications GZRA 1.600D GZRA 2.200G GZRA 4.100G Model GZRA 1.600D-W GZRA 2.200G-W GZRA 4.100G-W Type 1 channel class D 2 channel class G 4 channel class G RMS Power @ 4 1 x 220 W 2 x 120 W 4 x 70 W (1% THD+N)

  • Page 50: Troubleshooting Guide

    No power to the amplifier Check power wire or connections De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke Amp not switching on No power to remote wire with bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele Check connections to radio verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving...
