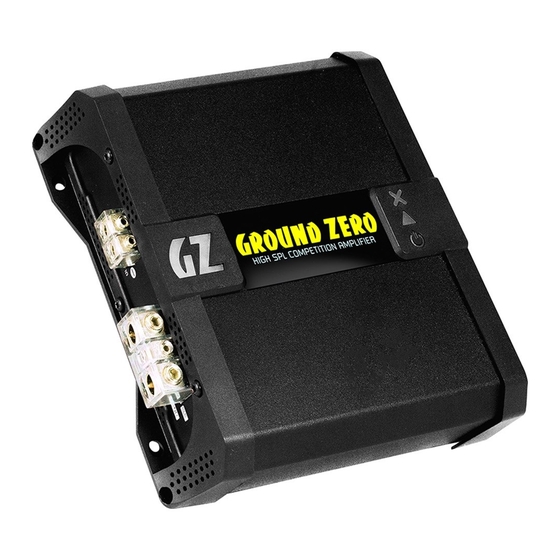

COMPETITION SERIES
VERSTÄRKER
ANLEITUNG
GZCA
Ausstattungsmerkmale
•
1 Ohm stabile Mono-Fullrange-Endstufe
•
Hocheffiziente Class D Technologie
•
LED Status-Anzeige
•
Beleuchtetes GZ Logo
•
Bis zu 12 dB regelbarer Bass Boost (@ 35 bis 55Hz)
•
Regelbare Hochpass-Weiche
•
Regelbare Tiefpass-Weiche
•
Regelbare Eingangsempfindlichkeit
•
Temperatur / Kurzschluss / Überlast-Schutz
1.2K-SPL
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Ground Zero GZCA 1.2K-SPL
Summary of Contents for Ground Zero GZCA 1.2K-SPL
- Page 1 COMPETITION SERIES VERSTÄRKER ANLEITUNG GZCA 1.2K-SPL Ausstattungsmerkmale • 1 Ohm stabile Mono-Fullrange-Endstufe • Hocheffiziente Class D Technologie • LED Status-Anzeige • Beleuchtetes GZ Logo • Bis zu 12 dB regelbarer Bass Boost (@ 35 bis 55Hz) • Regelbare Hochpass-Weiche • Regelbare Tiefpass-Weiche •...
- Page 2 Empfohlener Kabelquerschnitt GZCA 1.2K-SPL Lautsprecherleitungen min 2.5 mm² Stromversorgungsleitungen min 16.0 mm² Remote Leitung min 0.75 mm² Montagehinweise • Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!) • +12 Volt Stromkabel muss max. 20 cm nach der Batterie abgesichert werden. Identischer Sicherungswert, wie die Summe aller einzelnen Sicherungen der daran angeschlossenen Geräte...
- Page 3 Einstellungen und Funktionen – GZCA 1.2K-SPL...
- Page 4 Einstellung und Funktionen – GZCA 1.2K-SPL INPUT / Eingang Buchse zum Anschluss des RCA-Kabels (Cinch) vom Radio/Wiedergabequelle* OUTPUT / Ausgang Buchse zum Anschluss weiterer Verstärker / liefert das originale Audiosignal Mithilfe des Reglers wird die Übergangsfrequenz gewählt. Oberhalb der gewählten...
- Page 5 Eingang und Ausgang – GZCA 1.2K-SPL...
- Page 6 Signaleingang – GZCA 1.2K-SPL...
-
Page 7: Technische Daten
Technische Daten Model GZCA 1.2K-SPL Mono Fullrange Class D RMS Power @ 2 Ω 675 W (0.1% THD+N) gemessen bei 14.4 V RMS Power @ 1 Ω 1350 W (0.1% THD+N) gemessen bei 14.4 V RMS Power @ 1 Ω... - Page 8 Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren. Ground Zero GmbH Erlenweg 25, 85658 Egmating, Germany Tel. +49 (0)8095/873 830 Fax -8310 www.ground-zero-audio.com...
- Page 9 COMPETITION SERIES AMPLIFIER OWNER’S MANUAL GZCA 1.2K-SPL Features • 1 Ohm stable mono fullrange amplifier • High efficient class D technology • Status LED monitoring • Illuminated GZ logo • Up to 12 dB adjustable bass boost (@ 35 to 55 Hz) •...
-
Page 10: Recommended Wiring
Recommended wiring GZCA 1.2K-SPL Speaker wires min 2.5 mm² / 13 AWG Power supply wires min 16.0 mm² / 5 AWG Remote wire min 0.75 mm² / 20 AWG Mounting instructions • As a precaution, it is recommended to disconnect the vehicles battery before mounting (also note the vehicles manual!) •... - Page 11 Controls & Features – GZCA 1.2K-SPL...
- Page 12 Controls & Features – GZCA 1.2K-SPL INPUT socket to connect RCA wire* from the audio source / head unit OUTPUT socket to connect another amplifier /provides the original audio signal FILTER LP control to adjust the required low pass crossover point from 50 Hz to 500 Hz LPF position ->...
- Page 13 Input and output wiring – GZCA 1.2K-SPL Signal Input wiring – GZCA 1.2K-SPL...
-
Page 14: Specifications
Specifications Model GZCA 1.2K-SPL Amplifier type Mono fullrange class D RMS Power @ 2 Ω 675 W (0.1% THD+N) measured @ 14.4 V RMS Power @ 1 Ω 1350 W (0.1% THD+N) measured @ 14.4 V RMS Power @ 1 Ω... -
Page 15: Troubleshooting Guide
You better leave the car! *pure fictional event Terms of warranty The limited warranty for this product is covered by Ground Zero´s local distribution partners and their terms and conditions. For further information contact your local retailer or distributor. Ground Zero GmbH Erlenweg 25, 85658 Egmating, Germany Tel.
