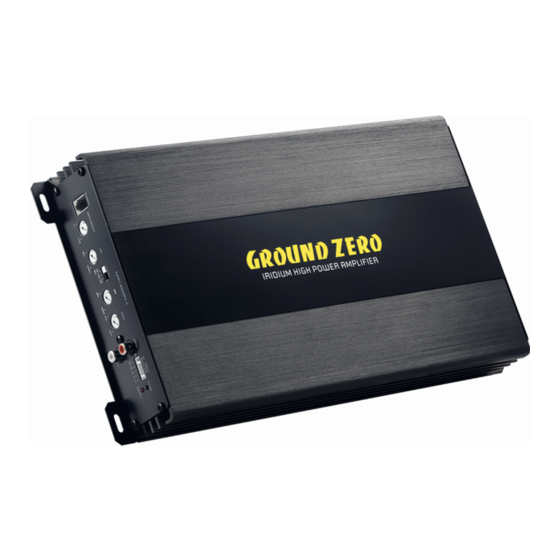

Ground Zero IRIDIUM Series Owner's Manual
  1. Manuals
  2. Brands
  3. Ground Zero Manuals
  4. Amplifier
  5. IRIDIUM SERIES
  6. Owner's manual

Ground Zero IRIDIUM Series Owner's Manual

Hide thumbs Also See for IRIDIUM Series:

Advertisement

Available languages

Available languages

Table of Contents

IRIDIUM-SERIES
VERSTÄRKER
•
4 Ohm / 2 Ohm stabil (Stereo)
•
1 Ohm stabil (Mono / nur GZIA 1.600HPX-II)
•
Einschalt- und Schutzanzeige
•
Bass Boost (nur GZIA 1.600HPX-II)
•
Regelbarer Hochpass-Filter
•
Regelbarer Tiefpass-Filter
•
Auto-on (bei Nutzung des Hochpegel-Eingangs)
•
Regelbare Eingangsempfindlichkeit
•
Einschaltverzögerung
•
Bassfernbedienung für GZIA1.600HPX-II (optional für GZIA 2235HPX-II & GZIA 2130HPX-II)
•
Temperatur / Kurzschluss / Überlast-Schutz
ANLEITUNG
GZIA 1.600HPX-II
GZIA 2080HPX-II
GZIA 2130HPX-II
GZIA 2235HPX-II
GZIA 4115HPX-II
Ausstattungsmerkmale

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IRIDIUM Series and is the answer not in the manual?

Questions and answers

Related Manuals for Ground Zero IRIDIUM Series

Summary of Contents for Ground Zero IRIDIUM Series

  • Page 1 IRIDIUM-SERIES VERSTÄRKER ANLEITUNG GZIA 1.600HPX-II GZIA 2080HPX-II GZIA 2130HPX-II GZIA 2235HPX-II GZIA 4115HPX-II Ausstattungsmerkmale • 4 Ohm / 2 Ohm stabil (Stereo) • 1 Ohm stabil (Mono / nur GZIA 1.600HPX-II) • Einschalt- und Schutzanzeige • Bass Boost (nur GZIA 1.600HPX-II) •...
  • Page 2 Benötigte Werkzeuge und Kabel zur Installation • Kreuzschlitz Schraubendreher • Bohrmaschine, 3 mm Metallbohrer • Befestigungsschrauben • Stromkabel min. 10 mm² • Massekabel min 10 mm² • Lautsprecherkabel min. 2 x 1,5 mm² Bitte unbedingt beachten! • Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!) •...
  • Page 3 Anschlüsse (Strom- und Lautsprecherkabel)
  • Page 4 Eingänge und Funktionen – GZIA 1.600HPX-II Eingänge und Funktionen – GZIA 2080HPX-II Eingänge und Funktionen – GZIA 2130HPX-II & GZIA 2235HPX-II...
  • Page 5 Eingänge und Funktionen– GZIA 4115HPX-II Eingänge und Funktionen Lautsprecheranschlüsse Zum Anschluss der Lautsprecher GND -> Masse Anschluss Stromanschluss REM -> Remote Anschluss [nicht bei Nutzung der High Level Eingänge (5)] BATT -> +12 Volt GRÜN – OK Zustandsanzeige Bei GZIA 4115HPX-II auf der Seite der Kabelanschlüsse ROT –...
  • Page 6 Hochpegel-Eingang Bei Nutzung des Hochpegel-Eingangs könnte es je nach System und Fahrzeug-Konfiguration zu Störgeräuschen kommen. Bitte nutzen Sie in diesem Fall den mittleren, zusätzlichen Masse-Anschluss am Kabelsatz, um diese Geräusche zu verringern/zu unterdrücken. Die Auto-on Funktion erlaubt es, den Verstärker ohne ein zusätzliches Remotekabel zu betreiben. Dies ermöglicht den Betrieb an einem OEM Werksgerät, welches weder über einen Cinchausgang noch über ein Remotekabel verfügt.
  • Page 7 Anschluss – GZIA 1.600HPX-II...
  • Page 8 Stereo- / Brückenanschluss GZIA 2080/2130/2235HPX-II Zum Line out des Autoradios / To car stereo line out Lautsprecherimpedanz / speaker´s impedance 2 ~ 8 Ohm Lautsprecherimpedanz / speaker´s impedance 4~ 8 Ohm...
  • Page 9 Stereo- / Brückenanschluss – GZIA 4115HPX-II Zum Line out des Autoradios / To car stereo line out Lautsprecherimpedanz / speaker´s impedance 2~ 8 Ohm Lautsprecherimpedanz / speaker´s impedance 4~ 8 Ohm...

  • Page 10: Technische Daten

    Technische Daten Model GZIA 1.600HPX-II 1-Kanal Class A/B RMS Power @ 4 Ω 1 x 230 W (1% THD+N) CEA Standard CEA-2006-A RMS Power @ 2 Ω 1 x 400 W (1% THD+N) CEA Standard CEA-2006-A RMS Power @ 1 Ω 1 x 600 W (1% THD+N) CEA Standard CEA-2006-A...
  • Page 11 Technische Daten Model GZIA 2080HPX-II GZIA 2130HPX-II GZIA 2235HPX-II GZIA 4115HPX-II 2-Kanal Class A/B 2-Kanal Class A/B 2-Kanal Class A/B 4-Kanal Class A/B RMS Power @ 4 Ω 2 x 60 W 2 x 85 W 2 x 150 W 4 x 70 W (1% THD+N) (1% THD+N)
  • Page 12 Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren. Ground Zero GmbH Erlenweg 25, 85658 Egmating, Germany Tel. +49 (0)8095/873 830 Fax -8310 www.ground-zero-audio.com...
  • Page 13 IRIDIUM-SERIES AMPLIFIER OWNER’S MANUAL GZIA 1.600HPX-II GZIA 2080HPX-II GZIA 2130HPX-II GZIA 2235HPX-II GZIA 4115HPX-II Features • 4 / 2 Ohm stable (stereo) • 1 Ohm stable (mono / GZIA 1.600HPX-II only) • Power & protection indicator • Bass boost (1.600HPX-II only) •...

  • Page 14: Planning Your System

    Required tools and wiring • Screwdriver • Electric drill, 3 mm / 0.12” carbide drill bit • Mounting screws • Power wire min. 10 mm² / 7 AWG • Ground wire min. 10 mm² / 7 AWG • Speaker wire min. 2 x 1,5 mm² / 15 AWG Please note! •...

  • Page 15: Power And Speaker Connections

    Power and speaker connections...
  • Page 16 Controls and functions – GZIA 1.600HPX-II Controls and functions – GZIA 2080HPX-II Controls and functions – GZIA 2130HPX-II & GZIA 2235HPX-II...
  • Page 17 Controls and functions – GZIA 4115HPX-II Connections, controls and functions Speaker terminal To connect the speaker wires GND -> Ground connection Power terminal REM -> Remote input terminal* BATT -> +12 Volt connection GREEN – OK Status indicator on the power connection´s side for GZIA 4115HPX-II RED –...

  • Page 18: High-Level Input

    High-level input Depending on the original equipment of the car and its sound system, noises may appear when using the high-level inputs. Please, use the additional middle ground-connection of the input harness to reduce these noises. The Auto-on function allows to connect the amplifier without an additional remote wire. By this, the operation with an OEM head-unit without low-level (RCA) output or switched remote wire is enabled.
  • Page 19 Wiring – GZIA 1.600HPX-II Lautsprecherimpedanz / speaker´s impedance 1 ~ 4 Ohm...
  • Page 20 Stereo / bridged wiring GZIA 2080/2130/2235HPX-II Zum Line out des Autoradios / To car stereo line out Lautsprecherimpedanz / speaker´s impedance 2 ~ 8 Ohm Lautsprecherimpedanz / speaker´s impedance 4~ 8 Ohm...
  • Page 21 Stereo / bridged wiring – GZIA 4115HPX-II Zum Line out des Autoradios / To car stereo line out Lautsprecherimpedanz / speaker´s impedance 2~ 8 Ohm Lautsprecherimpedanz / speaker´s impedance 4~ 8 Ohm...

  • Page 22: Specifications

    Specifications Model GZIA 1.600HPX-II Type 1 channel class A/B RMS Power @ 4 Ω 1 x 230 W (1% THD+N) CEA Standard CEA-2006-A RMS Power @ 2 Ω 1 x 400 W (1% THD+N) CEA Standard CEA-2006-A RMS Power @ 1 Ω 1 x 600 W (1% THD+N) CEA Standard CEA-2006-A...
  • Page 23 Specifications Model GZIA 2080HPX-II GZIA 2130HPX-II GZIA 2235HPX-II GZIA 4115HPX-II 4 Channel Class Type 2 Channel Class A/B 2 Channel Class A/B 2 Channel Class A/B RMS Power @ 4 Ω 2 x 60 W 2 x 85 W 2 x 150 W 4 x 70 W (1% THD+N) (1% THD+N)

  • Page 24: Troubleshooting Guide

    Speaker wires short Separate speaker wires and insulate Terms of warranty The limited warranty for this product is covered by Ground Zero´s local distribution partners and their terms and conditions. For further information contact your local retailer or distributor. Ground Zero GmbH Erlenweg 25, 85658 Egmating, Germany Tel.

This manual is also suitable for:

Gzia 1.600hpx-iiGzia 2080hpx-iiGzia 2130hpx-iiGzia 2235hpx-iiGzia 4115hpx-ii
