U s e r ' s m a n u a l
( s h o r t )
NVR-6204-H1
NVR-6208-H1
NVR-6308-H2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVR-6204-H1 and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NVR-6204-H1

Summary of Contents for Novus NVR-6204-H1

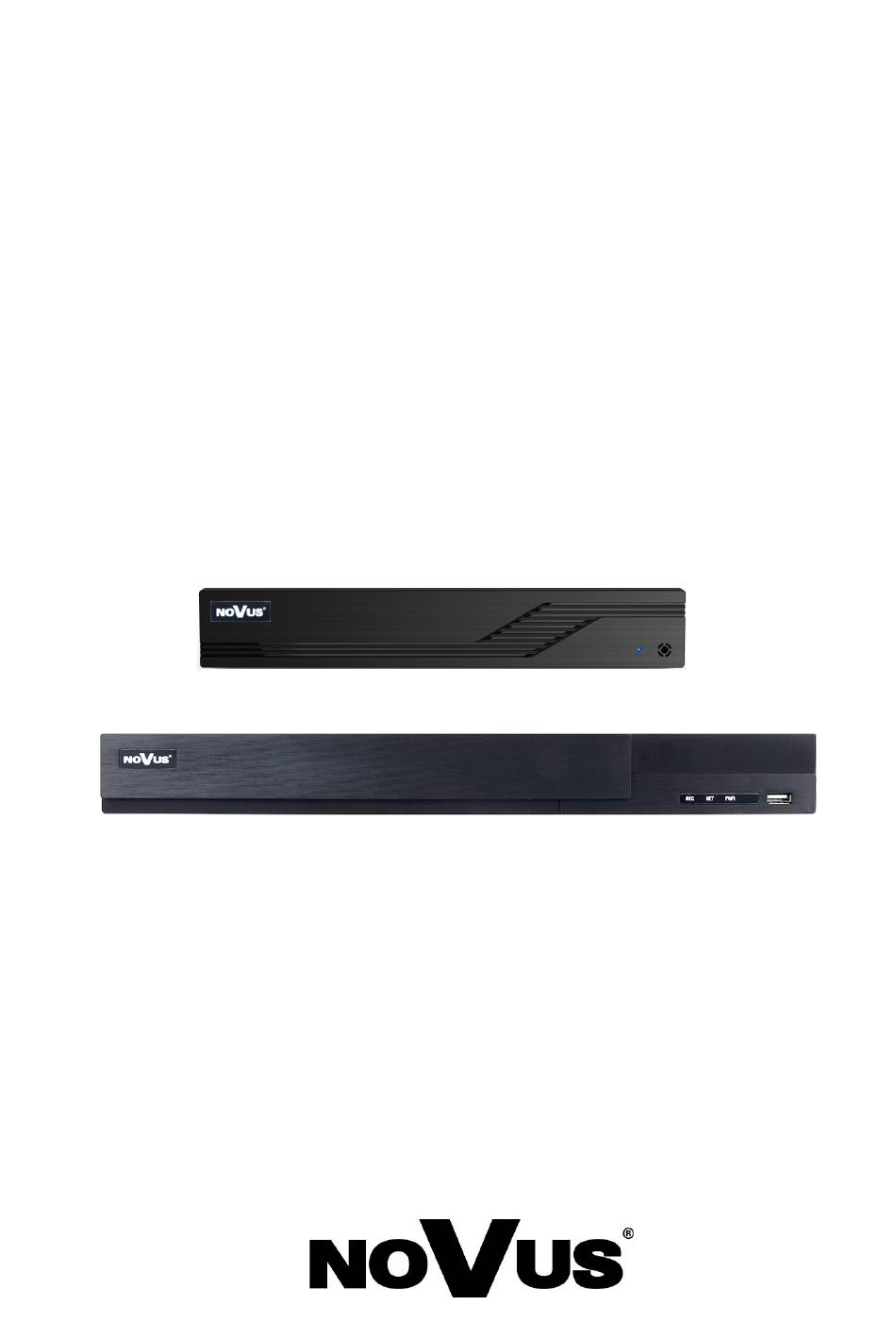

  • Page 1 U s e r ’ s m a n u a l ( s h o r t ) NVR-6204-H1 NVR-6208-H1 NVR-6308-H2...

  • Page 2: Important Safeguards And Warnings

    11. You cannot allow any metal objects get inside the recorder. It might cause serious damage. If a metal object gets inside the device contact the authorised Novus service immediately. 12. The manufacturer does not bear responsibility for damage or loss of data stored on HDDs or other media occurred during the usage of the product.

  • Page 3: Foreword Information

    NVR-6204-H1,NVR-6208-H1,NVR-6308-H1 User’s manual (Short) ver.1.0 FOREWORD INFORMATION 1. FOREWORD INFORMATION 1.1. Network recorder’s technical data NVR-6204-H1 VIDEO IP Cameras 4 channels at 2592 x 1944 resolution (video + audio) Supported Resolution max. 2592 x 1944 Compression H.264, H.264+, H.265 main (split screen, full screen, sequence): 1 x HDMI, 1 x VGA (up to 2 monitors si-...
  • Page 4 NVR-6204-H1,NVR-6208-H1,NVR-6308-H1 User’s manual (Short) ver.1.0 FOREWORD INFORMATION NVR-6208-H1 VIDEO IP Cameras 8 channels at 2592 x 1944 resolution (video + audio) Supported Resolution max. 2592 x 1944 Compression H.264, H.264+, H.265 Monitor Output main (split screen, full screen, sequence): 1 x HDMI, 1 x VGA (up to 2 monitors...
  • Page 5 NVR-6204-H1,NVR-6208-H1,NVR-6308-H1 User’s manual (Short) ver.1.0 FOREWORD INFORMATION NVR-6308-H2 VIDEO IP Cameras 8 channels at 2592 x 1944 resolution (video + audio) Supported Resolution max. 2592 x 1944 Compression H.264, H.264+, H.265 main (split screen, full screen, sequence): 1 x HDMI (up to 1 monitor simulta-...
  • Page 6 Company is not responsible for incompatibility problems resulting from cameras of other brands than NOVUS, which are using ONVIF protocol. If you are using ONVIF protocol cameras other than NOVUS brand it is recommended to test each time whether required functions work correctly.

  • Page 7: Starting The Device

    NVR-6204-H1,NVR-6208-H1,NVR-6308-H1 User’s manual (Short) ver.1.0 STARTING THE DEVICE STARTING THE DEVICE Electrical connection and other back panel elements. NVR-6204-H1, NVR-6208-H1 NVR-6308-H2 HDMI: Main monitor connector, use the HDMI cable to connect monitor. VGA: Main monitor connector, use the D-SUB VGA cable to connect monitor.
  • Page 8 User’s manual (Short) ver.1.0 STARTING THE DEVICE 2.2 HDD mounting Novus 6000 NVRs supports 2 internal SATA HDD (model NVR-6308-H2) or 1 internal SATA HDD (models NVR-6204-H1, NVR-6208-H1). WARNING! In order to find information regarding the compatible models of HDDs and their maximum capacities, please contact Novus distributor or check the information presented at www.novuscctv.com.
  • Page 9 NVR-6204-H1,NVR-6208-H1,NVR-6308-H1 User’s manual (Short) ver.1.0 STARTING THE DEVICE After enclosure, mount the disk using mounting screws (4 pcs.), And then connect the power cord and signal. After connecting the hard drive mount the cover start the NVR to check and format the hard drive.

  • Page 10: Network Switch

    2.4. Connecting monitor The NVR-6308-H2 recorder works with monitors equipped with an HDMI connector, models NVR-6204-H1 and NVR-6208-H1 have additionally VGA connectors. Following resolutions are supported: 1024x768, 1280x1024, 1920x1080 2.5. Connecting camera and Network...
  • Page 11 NVR-6204-H1,NVR-6208-H1,NVR-6308-H1 User’s manual (Short) ver.1.0 STARTING THE DEVICE Please notice that the Ethernet connection is effective within 100 meter distance. To connect IP cameras please connect cables like on image and follow the described below. We recommend that you configure the camera before connecting to a recorder, as described the manual camera.
  • Page 12 • Connecting USB devices NVR-6308-H1 have 1 x USB 2.0 port on front and one 1 x USB 2.0 on back. NVR-6204-H1 and NVR-6208-H1 have 2x2.0 USB port on back panel) . They could be used for connecting external Flash memory, mouse connection and other USB compatible devices.
  • Page 13 NVR-6204-H1,NVR-6208-H1,NVR-6308-H1 User’s manual (Short) ver.1.0 NVR OPERATING 3. NVR OPERATING 3.1. Front panel description POWER Diode indicating power supply activity Diodes for monitoring NVR activity. - REC - monitors recording activity - NET - monitors networking activity - PWR - activities when power is on USB 2.0 port for external Flash memory and mouse connection.
  • Page 14 NVR-6204-H1,NVR-6208-H1,NVR-6308-H1 User’s manual (Short) ver.1.0 NVR OPERATING To unlock the DVR menu, press the button at the bottom left of the screen. After clicking on button click-on “LOGIN” Then login in entering password in PASSWORD field (default password for user root is “pass”) and then click-in login button All rights reserved ©...
  • Page 15 NVR-6204-H1,NVR-6208-H1,NVR-6308-H1 User’s manual (Short) ver.1.0 NVR OPERATING 3.4. Startup configuration Prior to using NVR for the first time, initial setup is strongly advised. Before you connect the IP cameras to the NVR, please set up network and stream parameters of IP cameras in the right way.
  • Page 16 NVR-6204-H1,NVR-6208-H1,NVR-6308-H1 User’s manual (Short) ver.1.0 NVR OPERATING I. Network Settings : This menu allows to set up networking. Default IP configuration is 192.168.1.100 netmask 255.255.255.0 . In cases where it is necessary to NVRa connection to the Internet (for remote access, email sending, etc.), configure the following parameters: Gateway, Primary and Secondary DNS.
  • Page 17 NVR. To change the addressable cameras, click on the icon in the column EDIT (This works with cameras NOVUS IP 3000 series only). Enter the address in the IP ADDRESS and set the masks in the SUBNET MASK then press the OK button to save the settings.
  • Page 18 NVR-6204-H1,NVR-6208-H1,NVR-6308-H1 User’s manual (Short) ver.1.0 NVR OPERATING If you are having problems connecting to the camera, you must enter the correct user name in the USER NAME and password in the PASSWORD field and then press the OK button to save the settings.
  • Page 19 NVR-6204-H1,NVR-6208-H1,NVR-6308-H1 User’s manual (Short) ver.1.0 NVR OPERATING IV. Record Settings : You can set one of the modes: MANUAL RECORD SETTINGS - You can set the recording time from the moment you select the manual recording from 1 minute to 1 hour or manually off recording.
  • Page 20 NVR-6204-H1,NVR-6208-H1,NVR-6308-H1 User’s manual (Short) ver.1.0 NVR OPERATING V. QR Codes : This menu allows you to scan a QRcode in the Supelive plus application or enter a device code to autonat.com site. The service allows you to connect to a device connected to the Internet network is behind a router equipped with NAT.

  • Page 21: Video Window

    4. NVR MENU 4.1. Live monitoring NOVUS network video recorders features a multilingual OSD menu allowing to adjust the settings of the device. Available languages are: English, Polish, and others As soon as the NVR completes its initialization process, it will enter the real-time monitoring image.
  • Page 22 NVR-6204-H1,NVR-6208-H1,NVR-6308-H1 User’s manual (Short) ver.1.0 NVR MENU Item Icon Description Settings Click to run configuration of NVR parameters Logout Starts playback menu Shutdown Shutdowns the the NVR Menu bar icons Item Icon Description Settings Click to open start menu Full screen...
  • Page 23 NVR-6204-H1,NVR-6208-H1,NVR-6308-H1 User’s manual (Short) ver.1.0 NVR MENU Icon Description Item OSD ON/OSD OFF Turns on/off OSD information Playback Starts playback for displayed cameras Manual Record Turn on / off manually recording channels. Manual Alarm Allow to trigger the alarm manually.
  • Page 24 NVR-6204-H1,NVR-6208-H1,NVR-6308-H1 User’s manual (Short) ver.1.0 NVR MENU 4.2. Searching and playing recorded video To begin playback of recorded material, select the button in the live preview GRAPH WITH RECORDING CALENDAR VIEW OPTIONS REPLAY OPTIONS Choose the date from the calendar and press OK button. You can identify the type of the recording data by the color in the bar.
  • Page 25 NVR-6204-H1,NVR-6208-H1,NVR-6308-H1 User’s manual (Short) ver.1.0 NVR MENU - +/- 30 seconds - jumps forward/backward 30 seconds in recording time Event list - displays a list of events (motion detection, alarm input activation) registered for the selected channel Backup - start menu archiving recordings...
  • Page 26 2018-12-21 MB, MK AAT Holding S.A., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
  • Page 27 ł u g i (skrócona) NVR-6204-H1 NVR-6208-H1 NVR-6308-H2...
  • Page 28 NVR-6204-H1, NVR-6208-H1, NVR-6308-H2 Instrukcja obsługi (skrócona) wer.1.0 UWAGI, OSTRZEŻENIA I WARUNKI BEZPIECZEŃSTWA Dyrektywy EMC (2014/30/EU) i LVD (2014/35/EU). Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2014/30/EU. Niskonapięciowa LVD 2014/35/EU. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.

  • Page 29: Informacje Wstępne

    NVR-6000_v1.0_en.pub NVR-6204-H1, NVR-6208-H1, NVR-6308-H2 Instrukcja obsługi (skrócona) wer.1.0 INFORMACJE WSTĘPNE 1. INFORMACJE WSTĘPNE 1.1. Dane techniczne rejestratorów sieciowych NVR-6204-H1 WIDEO Kamery IP do 4 kanałów w rozdzielczości 2592 x 1944 (wideo + audio) Obsługiwana rozdzielczość maks. 2592 x 1944 Kompresja H.264, H.264+, H.265...
  • Page 30 NVR-6204-H1, NVR-6208-H1, NVR-6308-H2 Instrukcja obsługi (skrócona) wer.1.0 INFORMACJE WSTĘPNE NVR-6208-H1 WIDEO Kamery IP do 8 kanałów w rozdzielczości 2592 x 1944 (wideo + audio) Obsługiwana rozdzielczość maks. 2592 x 1944 Kompresja H.264, H.264+, H.265 główne (podział, pełny ekran, sekwencja): 1 x HDMI, 1 x VGA (do 2 monitorów jednocze- Wyjścia monitorowe...
  • Page 31 NVR-6204-H1, NVR-6208-H1, NVR-6308-H2 Instrukcja obsługi (skrócona) wer.1.0 INFORMACJE WSTĘPNE NVR-6308-H2 WIDEO Kamery IP do 8 kanałów w rozdzielczości 2592 x 1944 (wideo + audio) Obsługiwana rozdzielczość maks. 2592 x 1944 Kompresja H.264, H.264+, H.265 Wyjścia monitorowe główne (podział, pełny ekran, sekwencja): 1 x HDMI (do 1 monitora jednocześnie) Wsparcie dwustrumieniowości...
  • Page 32 NOVUS podłączanych przy wykorzystaniu protokołu ONVIF. W wypadku korzystania z protokołu ONVIF w kamerze marki innej niż NOVUS zaleca się każdorazowo przeprowadzić test na poprawność obsługi w rejestratorze poszczególnych funkcji kamery.

  • Page 33: Uruchamianie Urządzenia

    NVR-6204-H1, NVR-6208-H1, NVR-6308-H2 Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA 2. URUCHAMIANIE URZĄDZENIA 2.1. Opis złącz elektrycznych panelu tylnego NVR-6204-H1, NVR-6208-H1 NVR-6308-H2 HDMI: Złącze monitora w standardzie HDMI. VGA: Złącze monitora, należy użyć przewodu VGA D-SUB LAN: Złącze RJ-45 do podłączenia kamer, sieci lokalnej i Internetu poprzez switch/router.
  • Page 34 URUCHAMIANIE URZĄDZENIA 2.2 Instalacja dysków Rejestratory sieciowe serii 6000 umożliwiają montaż jednego dysku wewnętrznego (modele NVR-6204-H1, NVR-6208-H1) lub dwóch dysków wewnętrznych (NVR-6308-H2). UWAGA: W celu uzyskania informacji o kompatybilnych modelach twardych dysków oraz maksymalnych ich pojemnościach należy skontaktować się z dystrybutorem lub sprawdzić na stronie www.novuscctv.com.
  • Page 35 NVR-6204-H1, NVR-6208-H1, NVR-6308-H2 Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA Po zdjęciu obudowy należy zamontować dysk przy użyciu śrub montażowych (4 szt.), a następnie podłączyć przewód zasilający oraz sygnałowy. Po podłączeniu dysku twardego należy zamontować obudowę rejestratora i uruchomić go w celu sprawdzenia poprawności połączeń...
  • Page 36 2.4. Podłączanie monitora Rejestrator NVR-6308-H2 współpracuje z monitorami wyposażonymi w złącze HDMI, modele NVR-6204-H1 i NVR-6208-H1 posiadają dodatkowo złącze VGA . Do wyświetlania obrazu dostępne są następujące rozdzielczości: 1024x768,1280x1024, 1920x1080. 2.5. Podłączanie kamer i sieci Podłączenie kamer i urządzeń...
  • Page 37 NVR-6204-H1, NVR-6208-H1, NVR-6308-H2 Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA Dopuszczalna odległość kabla od przełącznika do każdej z kamer wynosi 100m. Kamery, Internet i inne urządzeni należy podłączyć jak pokazano poniżej. Zalecamy skonfigurowanie kamer przed podłączaniem do rejestratora zgodnie z opisem znajdującym się...

  • Page 38: Obsługa Rejestratora

    Rejestrator NVR-6308-H2 posiada jeden port USB 2.0 na panelu przednim oraz 1 port USB 2.0 na panelu tylnym. Urządzenie NVR-6204-H1 i NVR-6208-H1 posiadają dwa porty USB 2.0 na panelu tylnym. Porty umożliwiają podłączenie pamięci USB, myszy i innych kompatybilnych urządzeń USB.
  • Page 39 NVR-6204-H1, NVR-6208-H1, NVR-6308-H2 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA 3. OBSŁUGA REJESTRATORA 3.1. Opis panelu przedniego POWER Dioda sygnalizująca obecność zasilania Diody sygnalizacji pracy rejestratora. - REC - uruchomione nagrywanie - NET - przesyłanie danych - PWR - aktywne zasilanie sieciowe Port USB 2.0 do podłączenia myszy ze złączem USB, lub pamięci typu...
  • Page 40 NVR-6204-H1, NVR-6208-H1, NVR-6308-H2 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Aby uruchomić menu rejestratora należy nacisnąć przycisk w lewej dolnej części ekranu. Po kliknięciu w wyświetlonym menu należy wybrać pozycję LOGOWANIE Następnie w oknie logowania należy wpisać hasło w polu HASŁO (Domyślne hasło dla użytkownika root to pass ) a następnie nacisnąć...
  • Page 41 NVR-6204-H1, NVR-6208-H1, NVR-6308-H2 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA 3.4. Wstępna konfiguracja Po pierwszym uruchomieniu NVR-a wyświetlane jest okno kreatora ustawień (jeśli funkcja nie została wcześniej wyłączona). W celu właściwego skonfigurowania rejestratora należy postępować zgodnie z podaną procedurą: Informacja: Zalecane wartości ustawień w kamerach znajdują się w „Tabeli kompatybilności kamer” dostępnej na stronie www.novuscctv.com.
  • Page 42 NVR-6204-H1, NVR-6208-H1, NVR-6308-H2 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Ustawienia sieciowe : menu pozwala zmienić ustawienia sieciowe rejestratora niezbędne do komunikacji, takie jak: IP (domyślne 192.168.1.100), Maska podsieci (domyślne ustawienia to 255.255.255.0). W przypadku gdy konieczne jest połączenie NVRa z Internetem (do zdalnego dostępu, wysyłania emaili, itp.) należy skonfigurować...
  • Page 43 Aby zmienić adresację kamer należy kliknąć na ikonie w kolumnie EDYTUJ (Funkcja działa z kamerami NOVUS IP serii 3000). Wprowadź adres w polu ADRES IP i ustawiania maski w polu MASK POD następnie naciśnij przycisk OK w celu zapisania ustawień.
  • Page 44 NVR-6204-H1, NVR-6208-H1, NVR-6308-H2 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Jeżeli występują problemy z połączeniem z kamerą należy wprowadzić poprawna nazwę użytkownika w polu NAZWA UŻYT i hasło w polu HASŁO a następnie nacisnąć przycisk OK w celu zapisania ustawień. Jeśli rejestrator nawiązał połączenie z kamerą w kolumnie STATUS zostanie wyświetlony napis POŁĄCZONY.
  • Page 45 NVR-6204-H1, NVR-6208-H1, NVR-6308-H2 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Ustawienia nagrywania : Można ustawić jeden z trybów : Tryb ręczny - w tym trybie użytkownik musi ręcznie wywołać nagrywanie kanałów - Ustawienia nagrywanie ręcznego - umożliwia ustawienie czasu nagrywania od momentu wybrania nagrywania ręcznego od 1 minut do 1 godziny lub ręcznego wyłączenia nagrywania.
  • Page 46 NVR-6204-H1, NVR-6208-H1, NVR-6308-H2 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Kody QR : Opcja ta umożliwia zeskanowanie kodu QR w aplikacji supelive plus lub wpisanie kodu urządzenia do witryny autonat.com w celu polaczenia się z urządzeniem. Usługa pozwala na łączenie się z urządzeniem podłączonym do sieci Internetu znajdującym się za routerem wyposażonym w funkcje NAT.

  • Page 47: Menu Rejestratora

    MENU REJESTRATORA 4. MENU REJESTRATORA 4.1. Obserwacja obrazów z kamer Rejestratory sieciowe NOVUS posiadają wielopoziomowe menu wyświetlane na ekranie monitora służące do obsługi i programowania. Menu urządzenia jest wielojęzyczne i wyświetlane w jednym z następujących języków: angielski, polski i inne.
  • Page 48 NVR-6204-H1, NVR-6208-H1, NVR-6308-H2 Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Nazwa Ikona Opis Ustawienia Uruchamia menu z ustawieniami Wyloguj Wylogowuje użytkownika z menu rejestratora Wyłącz Wyłącznie rejestratora Ikony paska stanu Nazwa Ikona Opis Start Uruchamia menu Start Pełny ekran Przełącza obraz wideo na cały ekran Pojedynczy obraz Przełącza do pojedynczego widoku wideo...
  • Page 49 NVR-6204-H1, NVR-6208-H1, NVR-6308-H2 Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA Nazwa Ikona Opis Wł/Wył OSD Włącza / wyłącza wyświetlane informacji OSD Odtwarzanie Uruchamia odtwarzanie wyświetlanych kamer Nagrywanie ręczne Włącz/wyłącz ręczne nagrywanie kanałów Alarm ręczny Uruchamianie alarmu ręcznego Status nagrywania Wyświetla informację o nagrywaniu Stan alarmów...
  • Page 50 NVR-6204-H1, NVR-6208-H1, NVR-6308-H2 Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA 4.2. Wyszukiwanie i odtwarzanie nagrań. Aby rozpocząć odtwarzanie zarejestrowanych materiałów należy wybrać przycisk odtwarzanie w oknie podgląd na żywo, wyświetlone zostanie wówczas okno jak poniżej : GRAF ILUSTRUJĄCY NAGRANIA KALENDARZ OPCJE WYŚWIETLANIA OPCJE ODTWARZANIA Na kalendarzu należy wybrać...
  • Page 51 NVR-6204-H1, NVR-6208-H1, NVR-6308-H2 Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA • + / - 30 sekund - przesuwa bieżące odtwarzania do przodu lub tyłu o 30 sekund. • Lista zdarzeń - wyświetla listę zdarzeń (detekcji ruch, aktywacji wejść alarmowych) zarejestrowanych dla wybranych kanałów •...
  • Page 52 2018-12-21 MB MK AAT Holding S.A. , 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
