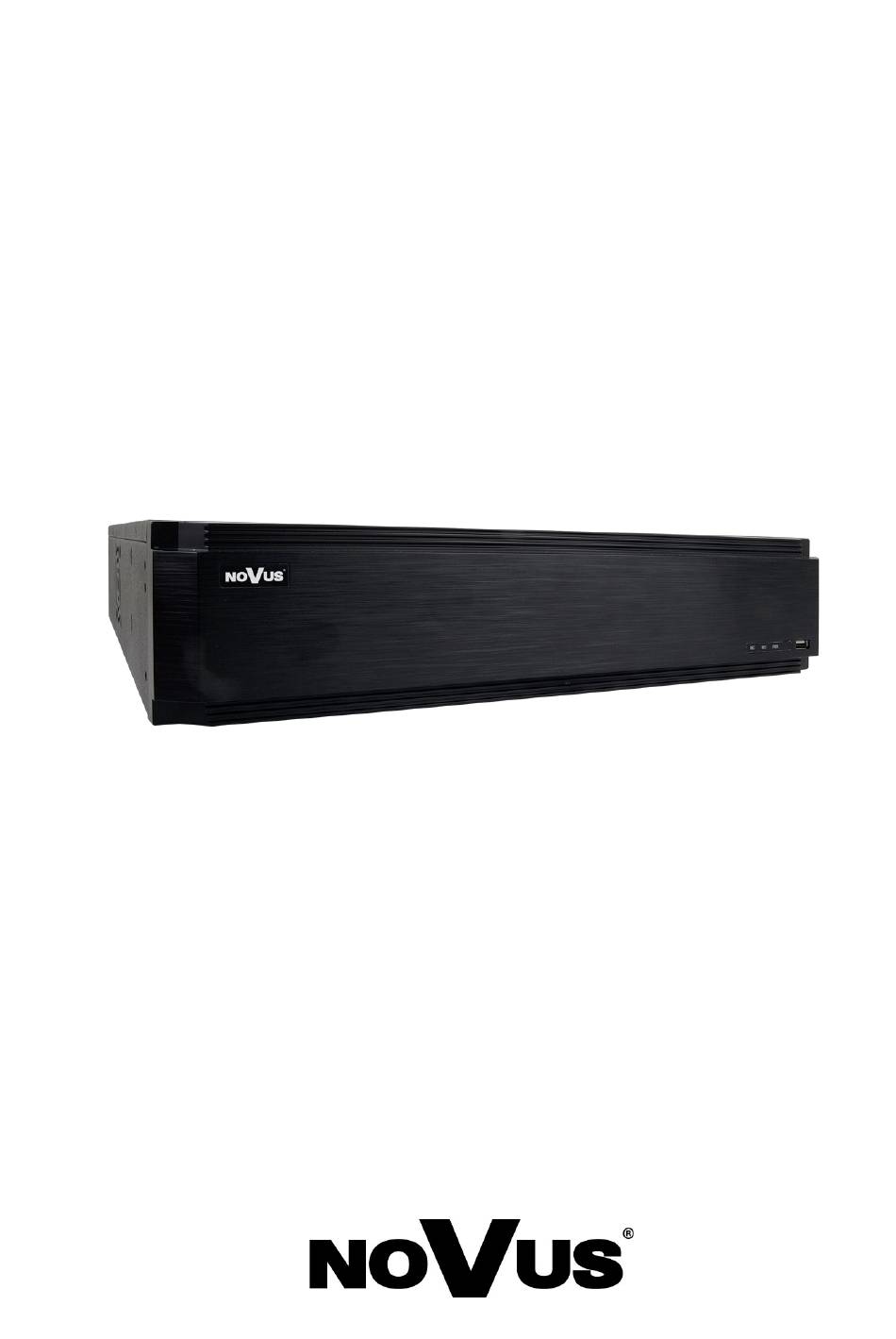

  • Page 1 U s e r ’ s m a n u a l ( s h o r t ) NVR-6364-H8/R...
  • Page 2: Important Safeguards And Warnings

    11. You cannot allow any metal objects get inside the recorder. It might cause serious damage. If a metal object gets inside the device contact the authorised Novus service immediately. 12. The manufacturer does not bear responsibility for damage or loss of data stored on HDDs or other media occurred during the usage of the product.
  • Page 3: Foreword Information

    NVR-6364-H8/R User’s manual (Short) version 1.2 FOREWORD INFORMATION 1. FOREWORD INFORMATION 1.1. Network recorder’s technical data Video IP Cameras 64 channels at 3840 x 2160 resolution (video + audio) Supported Resolution max. 3840 x 2160 Compression H.264, H.264+, H.265 Monitor Output...
  • Page 4 BEZPIECZEŃSTWA SP. Z O.O. is not responsible for incompatibility problems resulting from cameras of other brands than NOVUS, which are using ONVIF protocol. If you are using ONVIF protocol cameras other than NOVUS brand it is recommended to test each time whether required functions work correctly.
  • Page 5: Starting The Device

    NVR-6364-H8/R User’s manual (Short) version 1.2 STARTING THE DEVICE STARTING THE DEVICE Electrical connection and other back panel elements. NVR-6364-H8/R LAN1: RJ-45 connector port to connect to the local network and internet. LAN2: RJ-45 connector port to connect to the local network and internet.
  • Page 6 WARNING! In order to find information regarding the compatible models of HDDs and their maximum capacities, please contact Novus distributor or check the information presented at www.novuscctv.com. AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O. is not responsible for any problems from using not recommended hard drives.
  • Page 7 NVR-6364-H8/R User’s manual (Short) version 1.2 STARTING THE DEVICE By default, SATA cables are packed together with DVR accessories, while HDD power cable is connected to the DVR PSU and ready for connecting the HDD. After removing top cover of the NVR, please remove HDD mounting racks (top and bottom) and mount HDDs to them using included screws.
  • Page 8 NVR-6364-H8/R User’s manual (Short) version 1.2 STARTING THE DEVICE 2.3 Connecting the HDD to the NVR via the eSATA port The recorders allow you to connect one external drive via the eSATA port. An external hard drive connected via the eSATA port, like the internal HDD of the recorder, is used to record recordings.
  • Page 9 The following resolutions are available for the VGA output: 1280x1024, 1920x1080. 2.6. Connecting camera and Network The NVR-6364-H8/R has two Ethernet ports for connecting the DVR in two modes. The first mode in the recorder menu called MULTIPLE ADDRESS SETTINGS allows you to connect NVRs to networks with different IP addresses.
  • Page 10 NVR-6364-H8/R User’s manual (Short) version 1.2 STARTING THE DEVICE Connecting NVR-6364-H8/R and cameras in NETWORK FAULT TOLERNACE mode. NOVUS NVR BACKUP CONNECTIONS NETWORK SWITCH ROUTER IP CAMERAS 1-64 INTERNET COMPUTER Note: In order to ensure stability and protection against overload and unauthorized access, we recommend separating the network monitoring of LANs used by users.
  • Page 11 NVR-6364-H8/R User’s manual (Short) version 1.2 STARTING THE DEVICE • Connecting alarms ports Alarm in Alarm out RS485 Example of connecting alarm output no. 1, follow the drawing below: Power ALARM source NO1 COM1 NOTE: The current parameters from the power supply should not exceed 3A 250 V for alternating current and 3 A 30 V for direct current.
  • Page 12 NVR-6364-H8/R User’s manual (Short) version 1.2 NVR OPERATING 3. NVR OPERATING 3.1. Front panel description LEDs for monitoring NVR activity. - REC - monitors recording activity - NET - monitors networking activity - PWR - activities when power is on USB PORT USB 2.0 port for external Flash memory and mouse connection.
  • Page 13 NVR-6364-H8/R User’s manual (Short) version 1.2 NVR OPERATING To unlock the DVR menu, click the button at the bottom left of the screen. After clicking on button click-on “LOGIN” Then login in entering password in PASSWORD field (default password for user root is pass) and then click-in LOGIN button All rights reserved ©...
  • Page 14 NVR-6364-H8/R User’s manual (Short) version 1.2 NVR OPERATING 3.4. Startup configuration After the first start-up of the NVR, a window is displayed enabling you to select the language used in the menu (window on the left) and the device location in (window on the right). Clicking the left mouse button in the window changes the setting.
  • Page 15 NVR-6364-H8/R User’s manual (Short) version 1.2 NVR OPERATING In next menu you must change default password “pass” for root user. The password must be at least 8 characters long and should contain a number and a capital and small letter. They should be entered in...
  • Page 16 NVR-6364-H8/R User’s manual (Short) version 1.2 NVR OPERATING After clicking on the NEXT button, a window is displayed enabling you to set a set of questions and answers that can unlock access to the recorder. To add a question, click on the QUESTION box to enter a question using the keyboard. Then click on the field ANSWER to enter the answer to the question.
  • Page 17 NVR-6364-H8/R User’s manual (Short) version 1.2 NVR OPERATING Press the OK button to confirm the intention to format the disk. To run the format, enter the username and password for the user with administrator rights. After entering username password, press FORMAT button.
  • Page 18 NVR-6364-H8/R User’s manual (Short) version 1.2 NVR OPERATING 3.5 Startup Wizard configuration Prior to using NVR for the first time, initial setup is strongly advised. Before you connect the IP cameras to the NVR, please set up network and stream parameters of IP cameras in the right way.
  • Page 19 NVR-6364-H8/R User’s manual (Short) version 1.2 NVR OPERATING I. NETWORK SETTINGS : This menu allows to set up networking. To select desired mode clik-on WORK PATTERN field. MULTIPLE ADDRESS SETTING mode allows to use address Ethernet Interfaces in separated IP subnets. NETWORK FAULT TOLERANCE uses one of Ethernet interface as an fault tolerant connection activated after main connection break down.
  • Page 20 NVR. To change the addressable cameras, click on the icon in the column EDIT (This works with cameras NOVUS IP 3000 and 6000 series). Enter the address in the IP ADDRESS and set the masks in the SUBNET MASK then press the OK button to save the settings.
  • Page 21: Enable Raid

    NVR-6364-H8/R User’s manual (Short) version 1.2 NVR OPERATING If you are having problems connecting to the camera, you must enter the correct user name in the USER NAME and password in the PASSWORD field and then press the OK button to save the settings.
  • Page 22 ARRAY TYPE fields. To add a disk to the matrix select it PHYSICAL DISK section. NOTE : For more information about configuring RAID matrix in NOVUS 6000 series NVRs please look for “Raid_6000_Series_EN_PL_v1.0_5.pdf”file at www.novuscctv.com site in downloadable files section for 6000 series RAID NVRs.
  • Page 23 NVR-6364-H8/R User’s manual (Short) version 1.2 NVR OPERATING - ALWAYS(24x7) RECORD + SENSOR RECORD - continuous recording and recording alarm generated on alarm input - ALWAYS(24x7) RECORD + MOTION RECORD + SENSOR RECORD - continuous recording and recording alarm generated on alarm input and after receiving motion detection information from the camera.
  • Page 24: Video Window

    4. NVR MENU 4.1. Live monitoring NOVUS network video recorders features a multilingual OSD menu allowing to adjust the settings of the device. Available languages are: English, Polish, and others As soon as the NVR completes its initialization process, it will enter the real-time monitoring image.
  • Page 25 NVR-6364-H8/R User’s manual (Short) version 1.2 NVR MENU Item Icon Description Settings Click to run configuration of NVR parameters Logout Starts playback menu Shutdown Starts backup menu Menu bar icons Item Icon Description Settings Click to open start menu Full screen...
  • Page 26 NVR-6364-H8/R User’s manual (Short) version 1.2 NVR MENU Icon Description Item OSD ON/OSD OFF Turns on/off OSD information Playback Starts playback for displayed cameras Manual Record Turn on / off manually recording channels. Manual Alarm Allow to trigger the alarm manually.
  • Page 27 NVR-6364-H8/R User’s manual (Short) version 1.2 NVR MENU 4.2. Searching and playing recorded video To begin playback of recorded material, select the button to play in the live preview, you will see the window below: GRAPH WITH RECORDING CALENDAR VIEW OPTIONS REPLAY OPTIONS Choose the date from the calendar and press OK button.
  • Page 28 NVR-6364-H8/R User’s manual (Short) version 1.2 NVR MENU - Frame Forward/Backward : Jump forward/backward frame by frame - +/- 30 seconds - jumps forward/backward 30 seconds in recording time - Event list - displays a list of events (motion detection, alarm input activation) registered for the...
  • Page 29 NVR-6364-H8/R User’s manual (Short) version 1.2 NVR MENU In the displayed menu, select the English language in the third box from the top and click the button on the bottom menu. After saving settings, the language will be switched to English.
