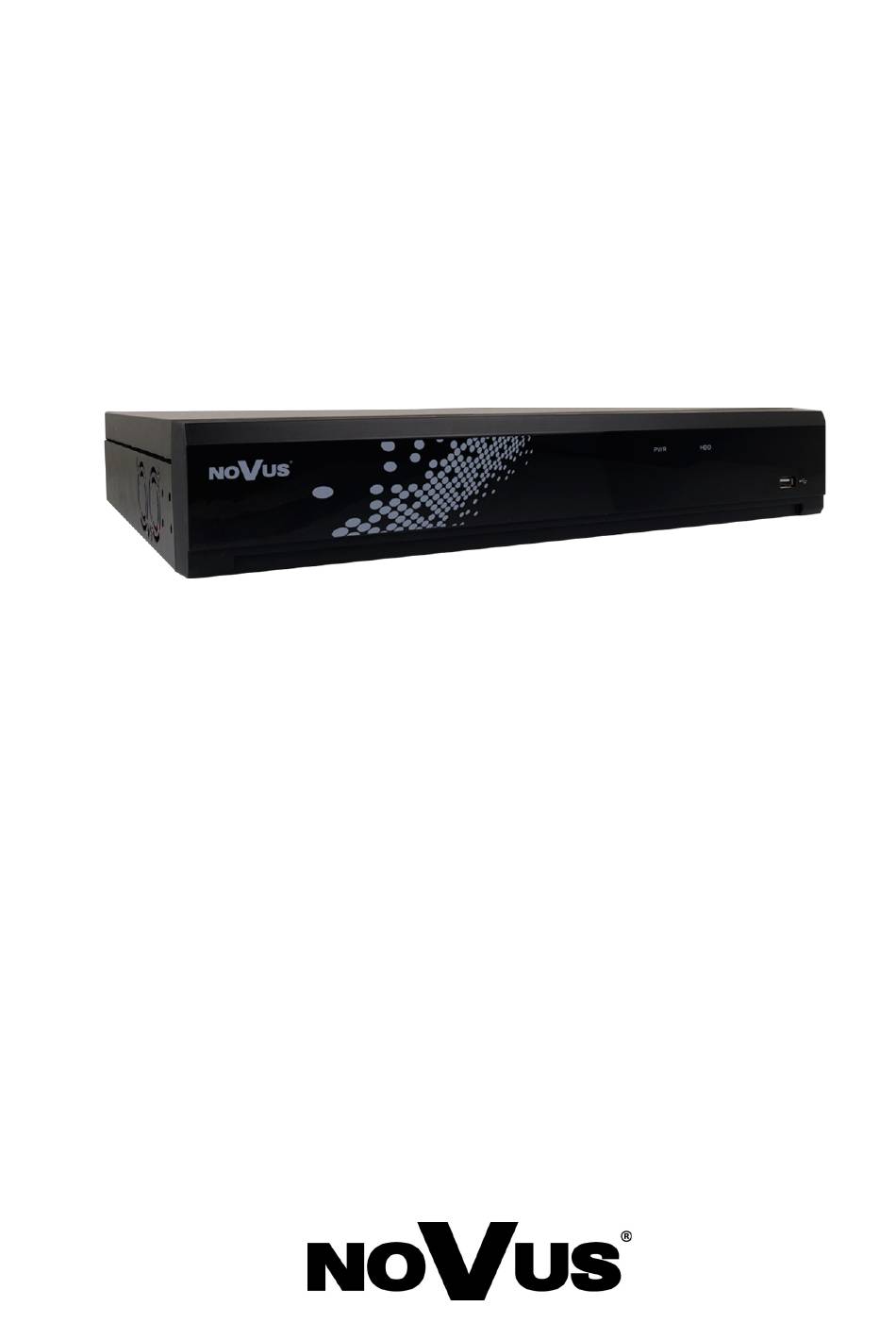

  • Page 1 U s e r ’ s m a n u a l ( s h o r t ) NVR-4532-H4/F...
  • Page 2 NVR-4532-H4/F User’s manual (short) ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS INFORMACJE THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU EUROPEAN PARLIMENT AND OF THE COUNCIL of 26 February 2014 on the harmonisation of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.

  • Page 3: Safety Requirements

    We strongly suggest visiting the www.novuscctv.com website in order to access the newest manual . NOVUS NVRs are dedicated to work with NOVUS cameras. Using only NOVUS products guarantees the highest image quality. Connecting cameras from other manufacturers to NOVUS NVRs may decrease video quality.

  • Page 4: Foreword Information

    • User friendly multi-lingual OSD • IR remote controller and PC mouse included List of compatible HDD models and maximum capacities is available on Novus Security website in the Compatible Disk file in the product tab. Functions depend on connected camera model.
  • Page 5 NVR-4532-H4/F User’s manual (short) ver.1.0 FOREWORD INFORMATION 1.2. Recorders’ technical data Video IP Cameras up to 32 channels at 3840 x 2160 resolution (video + audio) max. 3840 x 2160 Supported Resolution max. 3000 x 3000 for fisheye cameras Compression H.264, H.264+, H.265, H.265+...
  • Page 6 The recorder is dedicated to work with Novus 4000 series IP cameras and achieves the best functionality with them. Detailed data can be found in the compatibility table available on Novus Security website in the DOWNLOADABLE FILES tab in the product tab.

  • Page 7: Starting The Device

    NVR-4532-H4/F User’s manual (short) ver.1.0 STARTING THE DEVICE 2. STARTING THE DEVICE 2.1. Electrical connection and other rear panel elements. 10 11 1. POWER DC: Power supply connector for 12V adapter. 2. POWER SW: Power switch. 3. AUDIO OUT: Audio output for connecting speakers and amplifier (RCA connector).
  • Page 8 NVR-4532-H4/F User’s manual (short) ver.1.0 STARTING THE DEVICE NVR-4532-H4/F supports 4 x 3,5" SATA HDD. Follow the instruction to mount the HDD’s. Photos are illustrative, may differ slightly from the described recorder. Before staring the process make sure the power supply is not connected.
  • Page 9 NVR-4532-H4/F User’s manual (short) ver.1.0 STARTING THE DEVICE Unscrew the HDDs mountings as shown on picture below. Each pair allow to screw two HDDs. Screw the HDDs to mountings. Then screw the mountings to the base. SATA and power cables are attached to the mainboard.
  • Page 10 1920x1080, 2560x1440, 3840x2160. VGA supports resolution up to 1920x1080. 2.5. Connecting ethernet and IP cameras The NVR-4532-H4/F recorder has two 10/100/1000 Mbps connectors to connect cameras via a switch or router. Each of the connectors works in a different addressing.
  • Page 11 NVR-4532-H4/F User’s manual (short) ver.1.0 STARTING THE DEVICE SWITCH ROUTER IP cameras INTERNET WARNING! Below are shown security recommendations for network architecture and configuration CCTV systems that connected Internet reduce risk of unauthorized interference with the system by a third party.
  • Page 12 NVR-4532-H4/F User’s manual (short) ver.1.0 STARTING THE DEVICE 4. Use routers with firewall function and make sure it is enabled and properly configured. 5. It is recommended to change the default network communication port numbers of used devices if there is such possibility.
  • Page 13 3. NVR OPERATING 3.1. Control NVR-4532-H4/F recorder can be controlled using IR remote controller or USB mouse. 3.1.1. Controlling via IR remote controller IR remote controller is included with NVR. IR range depends on battery status and may vary between a few and several meters.
  • Page 14 NVR-4532-H4/F User’s manual (short) ver.1.0 NVR OPERATING 3.2. First Launch Wizard To start the unit connect the power cable to DC adapter, turn on the power switch on back panel and wait for initialization. It lasts for approximately 120 seconds. During this time executing any device functions and pressing any buttons is prohibited.
  • Page 15 NVR-4532-H4/F User’s manual (short) ver.1.0 NVR OPERATING The next step is to log in using the created user data. The Password button switch to login window using defined password. The Pattern window switch back to previous window. After authentication the First Launch Wizard opens.
  • Page 16 NVR-4532-H4/F User’s manual (short) ver.1.0 NVR OPERATING 3.3. Frist Launch Wizard The first launch wizard provides a quick way to configure basic NVR settings. After pressing the Start Wizard button, following sections of the wizard appear. The Next and Previous buttons allow to toggle between consecutive sections. The Cancel button exits the wizard without saving any changes.
  • Page 17 NVR-4532-H4/F User’s manual (short) ver.1.0 NVR OPERATING This section contains basic network settings of the WAN interface. The settings of the second interface can be done later in the recorder menu: DHCP - enable network settings retrieval from a DHCP server.
  • Page 18 The next section allows to add IP channels to the recorder. The Search button starts searching IP cameras, NHDR-4000 and NVR-4000 series Novus recorders in Local Area Network. There is a list of found devices on the left side, list of connected devices on the right side.
  • Page 19 NVR-4532-H4/F User’s manual (short) ver.1.0 NVR OPERATING The recorders IP addresses are with sign, which allows to add separated channels from recorders. If any channel from the recorder has already been added, its IP address is indicated by a red color.
  • Page 20 Port - port number to connect devices. It is automatically recognized by default. Protocol - protocol to connect devices. The NOVUS 4000 series IP cameras, NHDR-4000 and NVR-4000 series are using Private protocol. Another devices are using ONVIF protocol. The protocol is automatically recognized by default.
  • Page 21 3.3.4. HDD Next section of wizzard displays list of hard discs connected to the recorder. NVR-4532-H4/F allows to connect up to 4 HDDs. Note! The NVR-4532-H4/F recorder allows to record up to 16 channels on a single hard disk.
  • Page 22 NVR-4532-H4/F User’s manual (short) ver.1.0 NVR OPERATING No. - number of the disk. * means recording. Serial No., Model, Firmware - disk information. Edit - allow to change the HDD mode. HDD modes: Read/Write, Redundance, Read Only. Type - information about HDD mode, which can be changed in Edit field. Default mode is Read/Write.
  • Page 23 NVR-4532-H4/F User’s manual (short) ver.1.0 NVR OPERATING Press the Apply button after selecting the resolution. When you change the resolution, you are prompted to confirm the change. If the change is not confirmed within 20 seconds, the previous resolution is reverted.
  • Page 24 NVR-4532-H4/F User’s manual (short) ver.1.0 NVR OPERATING 3.3.7. Wizard Summary Last wizard screen displays summary of the parameters. User can select Don’t show this window next time to stop displaying wizard while another NVR restart. Press Finish to leave Wizard.

  • Page 25: Main Screen

    NVR-4532-H4/F User’s manual (short) ver.1.0 MAIN SCREEN 4. MAIN SCREEN When the initialization process is complete, live camera images are displayed on the monitor screen. Moving the mouse cursor to the bottom of the screen displays the menu bar. To display the menu in the recorder, press menu button , then select Settings.
  • Page 26 NVR-4532-H4/F User’s manual (short) ver.1.0 MAIN SCREEN - Start sequence display. - Start playback mode. Click on triangle mark to start quick playback recent recordings (5sec. - 5min). - Switches on/off audio, change audio level, mute. - Switches the stream of all cameras, HD means main stream, SD means substream.
  • Page 27 NVR-4532-H4/F User’s manual (short) ver.1.0 MAIN SCREEN - Add tags (the camera must be in recording process). - Show the number of recognized faces from the current camera. Note! The NVR displays main or substream depending on the display performance. If the main stream is chosen, some channels may not be displayed (depending on the available hardware resources and video streams).
  • Page 28 NVR-4532-H4/F User’s manual (short) ver.1.0 MAIN SCREEN The filter window allow to define what kind of events and which cameras appears in the pop-up window. The Statistics tab is used to indicate period (from 1 day to one year) to count AI events—face recognition, people detection, vehicles detection, zone violation by people or vehicles, crossing of the line by people or vehicles are to be counted.
  • Page 29 NVR-4532-H4/F User’s manual (short) ver.1.0 NOTES All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 30 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl 2020-11-18 PF, MK...
