U s e r 's m a n u a l

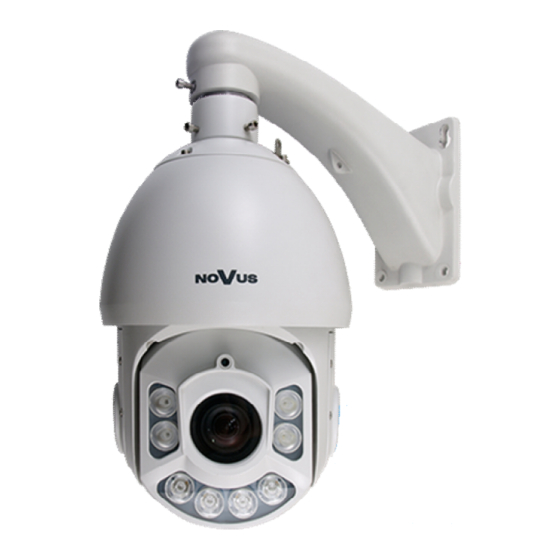

NVIP-5000 series IP PTZ camera

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVIP-5000 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NVIP-5000 Series

Summary of Contents for Novus NVIP-5000 Series

  • Page 1 U s e r ’s m a n u a l NVIP-5000 series IP PTZ camera...
  • Page 2 NVIP-5000 series IP PTZ camera - user manual ver.1.0. IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives: ...
  • Page 3 IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDISPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQEUSTED TO FAMILIARIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Table Of Contents

    NVIP-5000 series IP PTZ camera - user manual ver.1.0. TABLE OF CONTENTS 1. START-UP AND INITIAL IP CAMERA CONFIGURATION ......... 6 1.1. Overview ......................6 1.2. Starting the IP camera ..................6 1.3. Initial configuration via the Web browser ............7 2.
  • Page 5 IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. FOREWORD INFORMATION 3.10. Privacy Masking....................34 3.11. Network Services..................... 35 3.11.1. PPPoE................... 35 3.11.2. DDNS................... 35 3.12. Service Center....................36 3.12.1.

  • Page 6: Start-Up And Initial Ip Camera Configuration

    Depending on camera model some features might be unavailable or unsupported. 1.2. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch and you have to connect 24 VAC power adaptor, at least 50W.

  • Page 7: Initial Configuration Via The Web Browser

    192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 8: Network Connection Utilizing Web Broswer

    NVIP-5000 series IP PTZ camera - user manual ver.1.0. NETWORK CONNECTION VIA WEB BROWSER 2. NETWORK CONNECTION VIA WEB BROSWER 2.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming image display in 1920x1080 resolution and 30 fps speed.
  • Page 9 IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. NETWORK CONNECTION UTILIZING WEB BROWSER If your computer has Flash Player installed, the main screen for the camera web interface opens. From here you can view and configure the camera.
  • Page 10 NVIP-5000 series IP PTZ camera - user manual ver.1.0. NETWORK CONNECTION VIA WEB BROWSER NOTE: If you are running Windows Vista/7/8 with Internet Explorer 11, the ActiveX applet can be blocked through browser security settings. In this situation, you should: add the IP address of the ca- mera to the view of compatibility (Tools ->...
  • Page 11 IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. NETWORK CONNECTION UTILIZING WEB BROWSER After making the changes, restart the browser, re-connect to the camera and log on. All rights reserved © AAT Holding S.A...

  • Page 12: Www Interface - Working With Ip Camera

    NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3. WWW INTERFACE - WORKING WITH IP CAMERA 3.1. Displaying live pictures 1.Camera settings Live Video - Live video preview Playback* - Playback records form SD card...
  • Page 13 IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 2. Video Parameter Stream - Stream ID (choose one from available streams) Bite Rate Type...

  • Page 14: Sensor Setting

    NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.2. Sensor Setting Sensor Settings menu allows you to adjust the image settings and to control certain camera functions. To access this menu, press the right mouse button on the video window in the Video Preview tab, and then select Configure sensor.
  • Page 15 IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA Time Segment Tab On the Time Segment we have the ability to configure, schedule of the camera by selecting the start and...
  • Page 16 NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA Image Setting Tab - Image Settings - you can choose how the image rotation: Horizontal, Vertical, Flip (simultaneous turning horizontally and vertically), and Off - Still image - allows you to freeze the image.
  • Page 17 IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA WB Setting Tab On the WB Setting can be set up the way you work automation WB:...
  • Page 18 NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA Infrared Tab On the Infrared, you can control how the IR illumination works: - In Auto mode - the camera automatically adjusts the lighting power IR LEDs, depending on the size of the optical zoom and external conditions.
  • Page 19 IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA NR Tab In Noise Reduction tab, we can set three modes: - Auto - the camera decides to include noise correction 3DNR. Additionally, you can divide the maximum level of compensation.

  • Page 20: Playback

    NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.3 Playback - option not available 3.4. Device Info Device Info menu allows user to view information about camera and change the device name.

  • Page 21: Stream Configuration

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.5. Stream Configuration Stream Configuration menu allows user to adjust settings of streams. CAMERA - Default number of the camera is 1.

  • Page 22: Device Configuration

    NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.6. Device Configuration 3.6.1. Local Network Local network menu allows user to set IP camera address, subnet mask, default gateway, DNS and other network parameters.

  • Page 23: Device Port

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.6.2. Device Port Device Port menu allows user to change device port numbers. CONTROL PORT (the default is 30001) - for reading and writing settings, PTZ control, TCP audio and video port number.

  • Page 24: Adsl Network

    NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.6.3. ADSL Network ADSL Network menu shows the actual WAN network IP address. 3.6.4. Camera Camera menu allows user to change the channel name and video format.

  • Page 25: Data

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.6.5. Date Date menu allows user to change time zone, daylight and date settings. Time zone can be changed in TIME ZONE box. Default time zone is: (GMT+01:00) Sarajevo, Skopje, Warsaw, Zagreb.

  • Page 26: Osd

    NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.6.6. OSD OSD menu allows user to set OSD parameters, for example which information will be displayed as overlay on encoded video steam. CAMERA - Default number of the camera is 1...

  • Page 27: Microphone

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.6.7. Microphone MICROPHONE menu allows user to adjust microphone settings. CAMERA - Default number of the camera is 1...

  • Page 28: Dome Ptz

    NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.6.8. Dome PTZ - function not available 3.6.9. BNC Output - function not available 3.6.10. System Configuration In System Configuration menu you can set the actual language for screen OSD and alarm e-mail.

  • Page 29: Alarm Configuration

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.8. Alarm Configuration 3.8.1. Alarm I/O In the Alarm I / O parameters can be set alarm input and alarm output.

  • Page 30: Disk Alarm Linkage

    NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.8.2. Disk Alarm Linkage - function not supported 3.8.3. Network Alarm - function not supported All rights reserved © AAT Holding sp. z o.o.

  • Page 31: I/O Alarm Linkage

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.8.4. I/O Alarm Linkage In I/O Alarm Linkage tab you can turn on or off I/O alarm and configure I/O alarm schedule.

  • Page 32: Motion Alarm

    NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.8.5. Motion Alarm Option not available All rights reserved © AAT Holding sp. z o.o. All rights reserved © AAT Holding S.A...

  • Page 33: Local Record

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.9. Local Record 3.9.1. Record Policy Option not available 3.9.2. Record Directory Option not available...

  • Page 34: Privacy Masking

    NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.10. Privacy Masking Privacy Zones tab allows the blurring areas where observation could not be carried out. You can set up to 8 privacy zones.

  • Page 35: Network Services

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.11. Network Service 3.11.1. PPPoE In PPPoE tab you can enable PPPoE function. Select ENABLE PPPOE to activate PPPoE WAN access.

  • Page 36: Service Center

    NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.12. Service Center 3.12.1. Alarm Center Function not available. 3.12.2. SMTP In SMTP tab you can enable, configure and test SMTP function. When SMTP is enabled, and event triggered by motion detection, alarm and/or I/O, alarm will be automatically sent with JPG picture and alarm information to the recipient's mailbox.

  • Page 37: Privilege Manager

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA Select ENABLE SMTP to activate SMTP function. SMTP SERVER ADDRESS - sender server address SMTP SERVER PORT - sender server port (depends on chosen transport mode)
  • Page 38 NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA To add new group press ADD button. The following window will be displayed. Type a group name in the GROUP box, press OK button, and then Confirm button.

  • Page 39: User

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.13.2. User In User tab you can add, modify or delete users. NOTICE: Default user root can not to be deleted.
  • Page 40 NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA To modify the user settings select user from the list and press MODIFY button. The following window will be displayed. Change any of options, which are described in the Modify User section.

  • Page 41: Protocol

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.14. Protocol 3.14.1. Protocol Info In Protocol Info tab you can see the current protocol info name and version number.

  • Page 42: Device Log

    NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.15. Device Log 3.15.1. Operation Log In Operation Log tab you can search, display and download operation logs. BEGIN TIME - start of search scope. Type it manually or click the button and set the date from the calendar.

  • Page 43: Alarm Log

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.15.2. Alarm Log In Alarm Log tab you can search, display and download alarm logs.

  • Page 44: Collect Log

    NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.15.3. Collect Log In Collect Log tab you can download full log file from the camera. To download full log file, press the COLLECT LOG button. Blue Download link at the bottom of the page will appear.

  • Page 45: Device Restart

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3.16.2. Device Restart In Device restart tab you can restart camera using remote control equipment.

  • Page 46: Ptz Options Available Through Nms Software

    Camera WWW interface contains only few basic PTZ functions. To take advantage of all available PTZ options, use NMS (Novus Management System) software with version above 1.32.67. Please, install NMS software on your PC from the CD (available for purchase in the AAT branches), or download the appropriate version of software from the NMS software homepage or upgrade your version of NMS software to at least version 1.32.67.

  • Page 47: Track Function

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. PTZ OPTIONS AVAILABLE THROUGH NMS SOFTWARE 4.1.2. Track function Allows you to manage tracks ADD - allows you to add new track. When you press this button a new window appears in which you can select the desired track number (track not have to be consecutive) and enter its name.

  • Page 48: Tour Function

    NVIP-5000 series IP PTZ camera - user manual ver.1.0. PTZ OPTIONS AVAILABLE THROUGH NMS SOFTWARE 4.1.4. Tour function Allows you to manage tours ADD - allows you to add new patrols. When you press this button a new window appears in which you can select the desired tour number (not necessarily consecutive) and enter its name.

  • Page 49: Geographical Orientation (North) Function

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. PTZ OPTIONS AVAILABLE THROUGH NMS SOFTWARE 4.1.6. Geographical orientation (North) function Allows you to set geographical orientation To set of the camera in relation to the corners of the world, set it to the north, and press Set.

  • Page 50: Additional Information About The Preset Function

    NVIP-5000 series IP PTZ camera - user manual ver.1.0. ADDITIONAL INFORMATION ABOUT THE PRESET FUNCTION 5. ADDITIONAL INFORMATION ABOUT THE PRESET FUNCTION 5.1. Preliminary information Some items from the list of presets are permanently assigned to special functions and are not intended to be used as an option of positioning the camera.

  • Page 51: Notes

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-5000 series IP PTZ camera - user manual ver.1.0. NOTES 6. NOTES All rights reserved © AAT Holding S.A...
  • Page 52 2015-09-29 MF, TF AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
  • Page 53 i n s t r u k c j a o b s ł u g i Kamery PTZ IP serii 5000...
  • Page 54 Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.
  • Page 55 Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 56 Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. SPIS TREŚCI 1. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP ......6 1.1. Informacje wstępne ..................... 6 1.2. Uruchomienie kamery IP ..................6 1.3. Konfiguracja parametrów przy użyciu przeglądarki internetowej...... 7 2. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW ....8 2.1.
  • Page 57 Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. INFORMACJE WSTĘPNE 3.10. Strefy prywatności................... 34 3.11. Usługi sieciowe....................35 3.11.1. PPPoE................... 35 3.11.2. DDNS................... 35 3.12. Powiadamianie....................36 3.12.1. Centrum alarmów................. 36 3.12.2. SMTP.................... 36 3.13. Modyfikacja uprawnień................... 37 3.13.1.

  • Page 58: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 1. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 1.1. Informacje wstępne Instrukcja obsługi kamer sieciowych serii NVIP-5000 zawiera szczegółowe informacje dotyczące nawiązywania połączenia, obsługi i konfiguracji kamery. Informacja: Dokument ten opisuje wszystkie dostępne funkcjonalności występujące w opisywanej serii kamer.

  • Page 59: Konfiguracja Parametrów Przy Użyciu Przeglądarki Internetowej

    Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP  Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy skrosowany Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany 1.3. Konfiguracja parametrów przy użyciu przeglądarki internetowej Konfigurację sieciową kamery można przeprowadzić przy pomocy przeglądarki internetowej. Domyślne ustawienia sieciowe dla kamer IP PTZ serii 5000 to : 1.

  • Page 60: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 2. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 2.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu wyświetlania obrazu wideo w rozdzielczości 1920x1080 dla 30kl/s.
  • Page 61 Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeśli na komputerze zainstalowany jest Flash Player, zostanie automatycznie wyświetlony ekran główny interfejsu kamery, służący do podglądu obrazu z kamery i jej konfiguracji oraz podgląd na żywo UWAGA: Jeśli na komputerze nie ma zainstalowanego Flash Playera, użytkownik zostanie poproszony o wybór technologii, przy użyciu której będzie wyświetlany obraz z kamery: ...
  • Page 62 Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW UWAGA: W przypadku pracy w systemie Windows Vista/7/8 z Internet Explorer 11 możliwe jest zablokowanie apletu ActiveX przez ustawienia zabezpieczeń przeglądarki. W tej sytuacji należy: dodać adres IP kamery do Widoku Zgodności (Narzędzia →...
  • Page 63 Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Po wprowadzeniu zmian restartujemy przeglądarkę, ponownie łączymy się z kamerą i logujemy się. Wszelkie prawa zastrzeżone © AAT Holding S.A...

  • Page 64: Interfejs Www - Praca Z Kamerą

    Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3. INTERFEJS WWW - PRACA Z KAMERĄ 3.1. Wyświetlanie obrazu na żywo 1. Menu konfiguracji kamery Podgląd wideo - podgląd obrazu na żywo Odtwarzanie* odtwarzanie nagrań z kary SD Dane urządzenia - informacje o urządzeniu Ustawienia strumieni...
  • Page 65 Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 2. Parametry Wideo Strumień - wybór strumienia Typ kompresji - informacja o typie kompresji (VBR lub CBR) Bitrate (kbps) - informacja o strumieniu wideo (500 ~ 12000 kbps) Rozmiar GOP - informacja o interwale ramek kluczowych (1 ~ 60) Jakość...

  • Page 66: Ustawienia Sensora

    Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.2. Ustawienia sensora Menu Ustawienia sensora umożliwia dostosowanie ustawień obrazu oraz kontrolowanie niektórych funkcji kamery. Aby wejść do tego menu, należy nacisnąć prawy przycisk myszy na oknie wideo w zakładce Podgląd Wideo, a następnie wybrać opcję Konfiguracja sensora. Aby przywrócić...
  • Page 67 Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Zakładka Harmonogram W zakładce harmonogram, mamy możliwości skonfigurowania, harmonogramu pracy kamery poprzez wybór czasu rozpoczęcia i zakończenia nagrywania - Czas rozpoczęcia - należy wybrać godzinę (0-24) a następnie minuty (0-50) w której kamera rozpocznie swoją...
  • Page 68 Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Zakładka Ustawienia obrazu - Ustawienia obrazu - można wybrać sposób obrotu obrazu: Poziome, Pionowe, Przerzucenie obrazu (jednoczesne obrócenie w poziomie i w pionie), oraz Wyłączone - Stop klatka - umożliwia zamrożenie obrazu. Zakładka Ustawienia ekspozycji W zakładce Ustawienia ekspozycji można ustawić...
  • Page 69 Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Zakładka Balans Bieli W zakładce Balans bieli można ustawić sposób pracy automatyki balansu bieli: - Wewnątrz - opcja dedykowana gdy kamera pracuje wewnątrz pomieszczenia - Na zewnątrz - opcja dedykowana gdy kamera pracuje na zewnątrz - Wyzwalana jednym przyciskiem - opcja nieaktywna - ATW - opcja automatyki kiedy kamera dostosowuje balans bieli do aktualnie obserwowanego obszaru...
  • Page 70 Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Zakładka Oświetlacz IR W zakładce Oświetlacz IR można sterować sposobem pracy oświetlacza IR: - W trybie Auto kamera automatycznie dostosowuje moc świecenia diod IR w zależności od wielkości zoomu optycznego i warunków zewnętrznych.
  • Page 71 Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Zakładka Redukcja Szumu W zakładce Redukcja szumu, mamy możliwość ustawienia 3 trybów: - Auto - kamera sama decyduje o włączeniu korekcji szumów 3DNR. Dodatkowo można określić poziom maksymalnej korekcji. - Ręczny - ręcznie ustawienie poziomu (domyślnie 50) cyfrowej redukcji szumów.

  • Page 72: Odtwarzanie

    Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.3. Odtwarzanie - funkcja niedostępna 3.4. Dane urządzenia W menu Dane urządzenia wyświetlane są najważniejsze informacje o danej kamerze. Wszelkie prawa zastrzeżone © AAT Holding S.A...

  • Page 73: Ustawienia Strumieni

    Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.5. Ustawienia strumieni W menu Ustawienia strumieni można zmienić parametry dla każdego strumienia wideo. KAMERA - domyślny numer kamery to 1 ID STRUMIENIA - kamera obsługuje do 2 strumieni wideo jednocześnie. Każdy z nich może być oddzielnie konfigurowany.

  • Page 74: Ustawienia Systemowe

    Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.6. Ustawienia systemowe 3.6.1. Sieć W menu Sieć można ustawić adres IP kamery, maskę podsieci, bramę domyślną, serwer DNS i inne parametry sieciowe. W polu PROTOKÓŁ IP można wybrać, z którego adresu IP będzie korzystać kamera (IPv4 lub IPv6). Aby włączyć...

  • Page 75: Porty Urządzenia

    Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.6.2. Porty urządzenia W menu Porty urządzenia można zmienić numery portów używanych przez kamerę. PORT STEROWANIA (domyślna wartość to 30001) - jest używany do odczytywania i zapisywania ustawień...

  • Page 76: Sieć Adsl

    Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.6.3. Sieć ADSL W menu Sieć ADSL można wyświetlić aktualny adres IP w sieci WAN. 3.6.4. Kamera W menu Kamera można zmienić nazwę kanału i system wideo kamery. Aby ustawić...

  • Page 77: Data I Czas

    Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.6.5. Data i czas W menu Data i czas można zmienić strefę czasową, czas letni oraz inne ustawienia daty i czasu. Aby zmienić strefę czasową, w polu STREFA CZASOWA należy wybrać jedną z dostępnych opcji. Domyślna strefa czasowa to: (GMT+01:00).

  • Page 78: Osd

    Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.6.6. OSD W menu OSD można ustawić parametry wyświetlania OSD na strumieniu wideo. KAMERA - domyślny numer kamery to 1. ROZMIAR CZCIONKI - rozmiar tekstu na strumieniu wideo FORMAT CZASU - należy wybrać...

  • Page 79: Mikrofon

    Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.6.7. Mikrofon W menu Mikrofon można zmienić parametry mikrofonu (wbudowanego lub zewnętrznego). KAMERA - domyślny numer kamery to 1. WŁĄCZ MIKROFON - włączenie/wyłączenie mikrofonu TYP MIKROFONU - dostępna jest jedynie opcja Wejście liniowe GŁOŚNOŚĆ...

  • Page 80: Kamera Ptz

    Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.6.8 Kamer PTZ - funkcja niedostępna 3.6.9 Ustawienia wyjść wideo - funkcja niedostępna 3.6.10. Ustawienia języka/szyfrowanie W menu Ustawienia języka można zmienić język OSD wyświetlanego na strumieniu wideo oraz język automatycznych wiadomości e-mail.

  • Page 81: Ustawienia Alarmów

    Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.8. Ustawienia alarmów 3.8.1. Alarm we/wy W menu Alarm we/wy można ustawić parametry wejścia alarmowego i wyjścia alarmowego. ALARM WE - domyślny numer wejścia alarmowego to 1. Można wybrać jedno z siedmiu dostępnych wejść...

  • Page 82: Alarm Dysku

    Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.8.2. Alarm dysku - funkcja niedostępna 3.8.3. Alarm sieci - funkcja niedostępna Wszelkie prawa zastrzeżone © AAT Holding S.A...

  • Page 83: Powiązanie Alarmów We/Wy

    Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.8.4. Powiązanie alarmów we/wy W menu Powiązanie alarmów we/wy można włączyć lub wyłączyć wejście alarmowe oraz powiązane z nim wyjściowe alarmowe, a także ustawić ich parametry oraz zdefiniować harmonogram alarmów. ALARM WE/WY - domyślny numer sprzężenia dla wejścia/wyjścia alarmowego to 1.

  • Page 84: Alarm Detekcji Ruchu

    Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.8.5. Alarm detekcji ruchu Funkcja nie wspierana Wszelkie prawa zastrzeżone © AAT Holding S.A...

  • Page 85: Nagrywanie Lokalne

    Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.9. Nagrywanie lokalne 3.9.1. Ustawienia nagrywania Funkcja nie wspierana 3.9.2. Lokalizacja plików Funkcja nie wspierana Wszelkie prawa zastrzeżone © AAT Holding S.A...

  • Page 86: Strefy Prywatności

    Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.10. Strefy prywatności Zakładka Strefy Prywatności umożliwia zamazywanie obszarów w których obserwacja nie może być prowadzona. Można ustawić do 8 stref prywatności. 1. Korzystając z panelu sterowania z prawej strony okna podglądu, wybierz obszar w którym ma być ustawiona strefa prywatności.

  • Page 87: Usługi Sieciowe

    Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.11. Usługi sieciowe 3.11.1. PPPoE W menu PPPoE można aktywować funkcję PPoE. Zaznacz opcję WŁĄCZ PPPOE, aby aktywować dostęp do sieci poprzez protokół PPPoE. UŻYTKOWNICY - nazwa konta HASŁO - hasło przypisane do wybranego konta Przy poprawnym ustawieniu trybu PPPoE, kamera po każdym uruchomieniu będzie zestawiać...

  • Page 88: Powiadamianie

    Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.12. Powiadamianie 3.12.1. Centrum alarmów Funkcja niedostępna. 3.12.2. SMTP W menu SMTP można aktywować, skonfigurować i przetestować usługę SMTP. Jeśli usługa SMTP jest włączona, a funkcja alarmu wejścia alarmowego jest aktywna, to kamera będzie automatycznie wysyłać...

  • Page 89: Modyfikacja Uprawnień

    Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Zaznacz opcję WŁĄCZ SMTP, aby aktywować SMTP. ADRES SERWERA SMTP - adres serwera nadawcy PORT SERWERA SMTP - port serwera nadawcy (zależy od wybranego trybu transportowego) UŻYTKOWNICY - nazwa konta użytkownika HASŁO - hasło przypisane do wybranego użytkownika ADRES E-MAIL NADAWCY - pełny adres e-mail nadawcy (np.
  • Page 90 Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Aby dodać nową grupę naciśnij przycisk DODAJ. Wyświetli się poniższe okno: Wpisz nazwę grupy w pole GRUPA, naciśnij przycisk OK, a następnie przycisk Potwierdź. Wybierz stworzoną grupę z rozwijanej listy, przypisz jej dowolne uprawnienia i naciśnij przycisk OK. Aby zmienić...

  • Page 91: Użytkownicy

    Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.13.2. Użytkownicy W menu Użytkownicy można dodawać, modyfikować i usuwać poszczególnych użytkowników. UWAGA: Domyślny użytkownik root nie może zostać usunięty! Aby dodać nowego użytkownika naciśnij przycisk DODAJ. Wyświetli się poniższe okno: Wpisz nazwę...
  • Page 92 Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Aby zmienić nazwę użytkownika, należy wybrać go z rozwijanej listy i nacisnąć przycisk ZMIEŃ. Wyświetli się poniższe okno: Zmień dowolne pola, które zostały opisane w części dodawania nowego użytkownika i naciśnij przycisk OK.

  • Page 93: Protokoły

    Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.14. Protokoły 3.14.1. Dane protokołu W menu Dane protokołu znajdują się nazwa i wersja używanego protokołu onvif. 3.14.2. Bezpieczeństwo W menu Bezpieczeństwo można włączyć funkcję weryfikacji użytkownika. Jeśli funkcja ta jest aktywna, to przy połączeniu z kamerą...

  • Page 94: Logi Urządzenia

    Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.15. Logi urządzenia 3.15.1. Logi zdarzeń W menu Logi zdarzeń można wyszukać, wyświetlić i pobrać wybrane logi zdarzeń. POCZĄTEK - początek zakresu wyszukiwania. Można go ustawić ręcznie (z klawiatury) lub nacisnąć przycisk i wybrać...

  • Page 95: Logi Alarmów

    Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.15.2. Logi alarmów W menu Logi alarmów można wyszukać, wyświetlić i pobrać wybrane logi alarmów. POCZĄTEK - początek zakresu wyszukiwania. Można go ustawić ręcznie (z klawiatury) lub nacisnąć przycisk i wybrać...

  • Page 96: Pobierz Logi

    Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.15.3. Pobierz logi W menu Pobierz logi można pobrać pełny plik logów kamery. Aby pobrać pełny plik logów naciśnij przycisk POBIERZ LOGI. Na dole ekranu pojawi się niebieski link Pobierz.

  • Page 97: Restart Urządzenia

    Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.16.2. Restart urządzenia W menu Restart urządzenia można zdalnie zrestartować kamerę. Aby zrestartować kamerę, należy nacisnąć przycisk RESTART i potwierdzić tą operację przyciskiem Potwierdź. 3.16.3. Ustawienia fabryczne W menu Ustawienia fabryczne można przywrócić...

  • Page 98: Opcje Ptz Dostępne Przez Oprogramowanie Nms

    Interfejs WWW kamery zawiera tylko kilka podstawowych funkcji PTZ. Aby skorzystać ze wszystkich dostępnych opcji sterowania PTZ należy użyć oprogramowania NMS (Novus Management System) w wersji od 1.32.67 wzwyż. W tym celu należy zainstalować na komputerze PC oprogramowanie NMS z płyty z oprogramowaniem (dostępna do nabycia w oddziałach AAT), lub pobrać...

  • Page 99: Funkcja Ścieżka

    Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. OPCJE PTZ DOSTĘPNE PRZEZ OPROGRAMOWANIE NMS 4.1.2. Funkcja Ścieżka Umożliwia zarządzanie ścieżkami (trasami obserwacji). DODAJ - umożliwia dodawanie nowych tras obserwacji. Po naciśnięciu pojawia się nowe okno, w którym wybiera się żądany numer ścieżki (ścieżki nie muszą być kolejne) i wpisuje jej nazwę. Następnie po naciśnięciu przycisku Początek operuje się...

  • Page 100: Funkcja Patrol

    Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. OPCJE PTZ DOSTĘPNE PRZEZ OPROGRAMOWANIE NMS 4.1.4. Funkcja Patrol Umożliwia zarządzanie patrolami DODAJ - umożliwia dodawanie nowych patroli. Po naciśnięciu pojawia się nowe okno, w którym wybiera się żądany numer patrolu (nie muszą być kolejne) i wpisuje jego nazwę. Następnie, po naciśnięciu przycisku Początek wybiera się...

  • Page 101: Funkcja Północ

    Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. OPCJE PTZ DOSTĘPNE PRZEZ OPROGRAMOWANIE NMS 4.1.6. Funkcja Północ Umożliwia ustawienie orientacji geograficznej Aby zorientować kamerę w stosunku do stron świata, należy ustawić ją w kierunku północnym i nacisnąć przycisk Ustaw. Orientacja geograficzna kamery jest wyświetlana po włączeniu w menu OSD kamery opcji wyświetlania pozycji PTZ.

  • Page 102: Dodatkowe Informacje O Funkcji Preset

    Instrukcja obsługi kamer IP PTZ serii NVIP-5000 wer.1.0. DODATKOWE INFORMACJE O FUNKCJI PRESET 5. DODATKOWE INFORMACJE O FUNKCJI PRESET 5.1. Informacje wstępne Niektóre pozycje z listy presetów mają na stałe przypisane funkcje specjalne i nie są przeznaczone do używania jako opcja pozycjonowania kamery. Te szczególne presety uaktywniają pewne funkcje dodatkowe kamery, stanowią...

  • Page 103: Notatki

    Instrukcja obsługi kamer PTZ serii NVIP-5000 wer.1.0. NOTATKI 6. NOTATKI Wszelkie prawa zastrzeżone © AAT Holding S.A...
  • Page 104 2015-09-29 MF, TF AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
