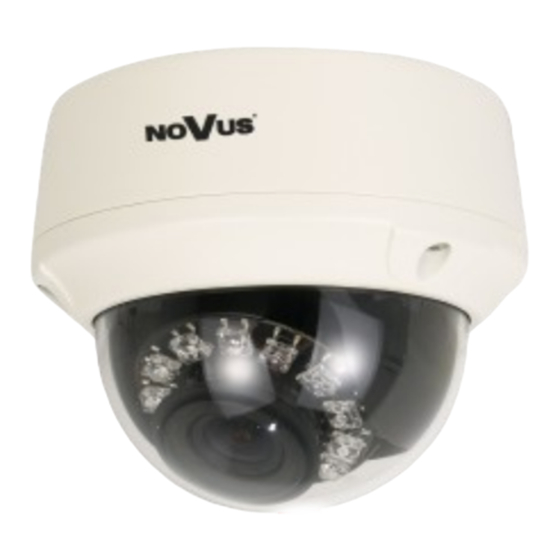

Novus NVIP-4H-8002M User Manual
  1. Manuals
  2. Brands
  3. Novus Manuals
  4. Security Camera
  5. NVIP-4H-8002M
  6. User manual

Novus NVIP-4H-8002M User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
U s e r 's m a n u a l
NVIP-5000 series IP camera

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVIP-4H-8002M and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVIP-4H-8002M

Summary of Contents for Novus NVIP-4H-8002M

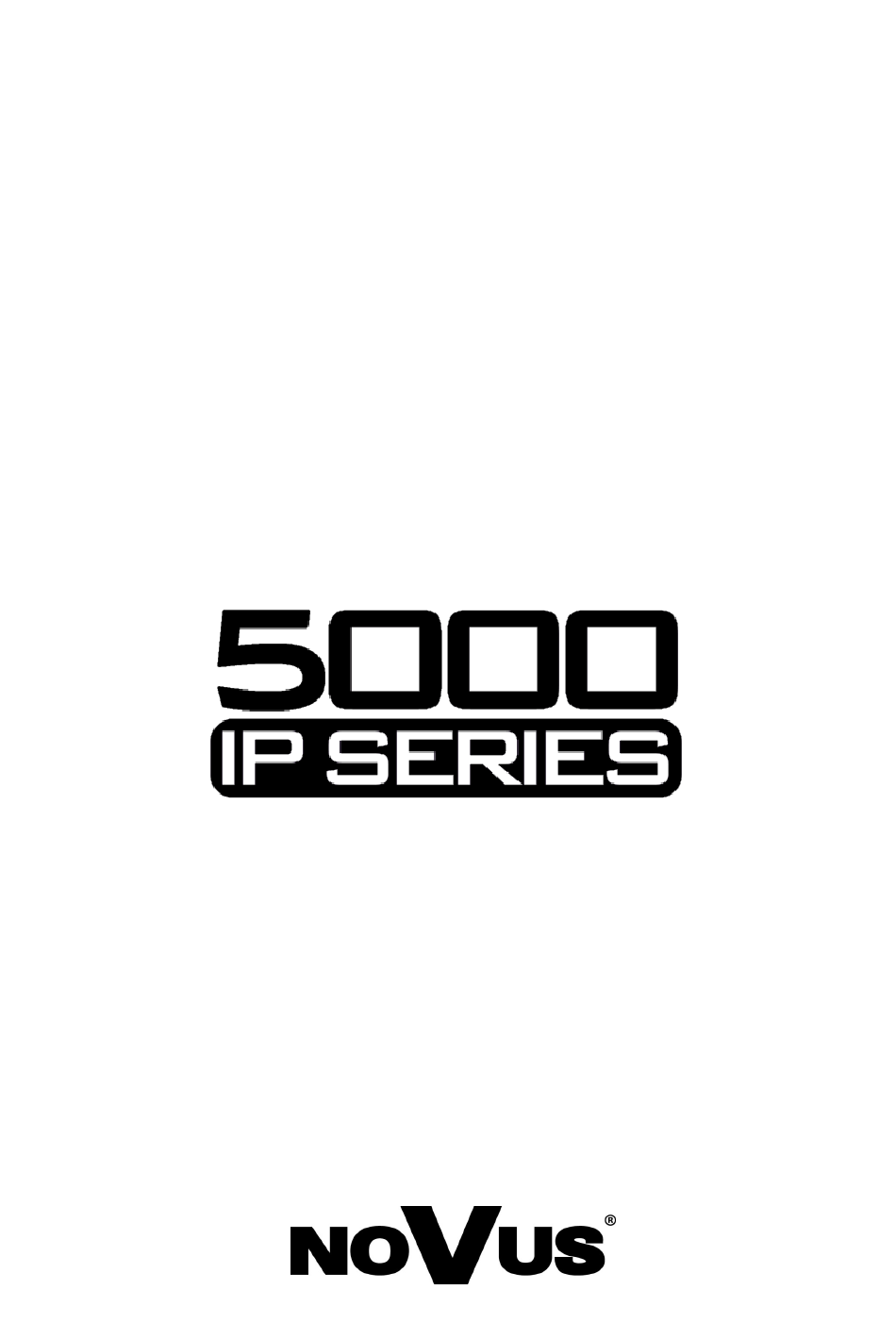

  • Page 1 U s e r ’s m a n u a l NVIP-5000 series IP camera...
  • Page 2 NVIP-5000 series user’s manual ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC. ...
  • Page 3 NVIP-5000 series user’s manual ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDISPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQEUSTED TO FAMILIARIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. WARNING! USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER...

  • Page 4: Table Of Contents

    NVIP-5000 series user’s manual ver.1.0 TABLE OF CONTENTS TABLE OF CONTENTS ..................... 4 1. START-UP AND INITIAL IP CAMERA CONFIGURATION ......... 6 1.1. Overview....................... 6 1.2. Starting the IP camera ................... 6 1.3. Initial configuration via the Web browser ............. 7 2.
  • Page 5 NVIP-5000 series user’s manual ver.1.0 FOREWORD INFORMATION 3.8.4. I/O Alarm Linkage................35 3.8.5. Alarm Setting..................36 3.9. Local Record...................... 38 3.9.1. Record Policy................. 38 3.9.2. Record Directory................40 3.10 Privacy Masking....................43 3.11. Network Service....................44 3.11.1.

  • Page 6: Start-Up And Initial Ip Camera Configuration

    1.2. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch with PoE support. You can also connect it directly via power supply adapter with parameters compatible with camera power supply specification.

  • Page 7: Initial Configuration Via The Web Browser

    PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 8: Network Connection Utilizing Web Broswer

    NVIP-5000 series user’s manual ver.1.0 NETWORK CONNECTION VIA WEB BROWSER 2. NETWORK CONNECTION VIA WEB BROSWER 2.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming image display in 1920x1080 resolution and 25 fps speed. 1.
  • Page 9 NVIP-5000 series user’s manual ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER If your computer has Flash Player installed, the main screen for the camera web interface opens. From here you can view and configure the camera. NOTE: If your computer does not have Flash Player installed, you will be prompted to select if you would like to use ActiveX or Flash Player to connect to the camera: ...
  • Page 10 NVIP-5000 series user’s manual ver.1.0 NETWORK CONNECTION VIA WEB BROWSER NOTE: If you are running Windows Vista/7/8 with Internet Explorer 11, the ActiveX applet can be blocked through browser security settings. In this situation, you should: add the IP address of the ca- mera to the view of compatibility (Tools ->...
  • Page 11 NVIP-5000 series user’s manual ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER After making the changes, restart the browser, re-connect to the camera and log on. All rights reserved © AAT Holding sp. z o.o.

  • Page 12: Www Interface - Working With Ip Camera

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3. WWW INTERFACE - WORKING WITH IP CAMERA 3.1. Displaying live pictures 1.Camera settings Live Video - Live video preview Playback* - Playback records form SD card Device Info - Device information Stream Configuration - Video and audio settings for each stream Device Configuration - Device configuration (e.g.

  • Page 13: Sensor Setting

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 2. Video Parameter Stream - Stream ID (choose one from available streams) Bite Rate Type - Bit rate type Bit Rate (kbps) - Bit rate I Frame Interval - I frame interval Quality - Quality...
  • Page 14 NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA In Image Adjust tab you can adjust brightness, saturation and contrast. NOTE: It has not effect when the Gain Mode and Shutter Mode is Fixed. In Shutter Control tab you can choose Shutter mode between AutoShutter or FixedShutter and adjust it’s parameters.
  • Page 15 NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA In DayNightMode tab you can choose how the camera toggles between Day mode and Night mode. Set Auto to let the camera control that function automatically. Use Delay(s) bar to select time for delay switch between day and night mode.
  • Page 16 NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA In WDR tab you can turn on or off WDR function. That function is available only in 3 MPx cameras. NOTICE: If you turn on WDR function, DSS will not work (available range of MaxShutter value will be between 1/25 and 1/50000)! In GAMMA tab you can choose gamma mode.
  • Page 17 NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA In AE Meter Mode tab you can choose meter mode for AE function. Four modes are available:  Multi-Pattern - whole area is metered symmetrically with the same percentage. ...
  • Page 18 NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA If WB Mode is set to Manual, choose it’s operating mode in Manual Mode box. Six modes for different operating environment are available: Overcast, Sunshine, Fluorescent light, Tungsten light, Lock the value and Customized.
  • Page 19 NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA In Noise Filter tab you can adjust settings for the noise filter function. Set Mode to Auto to let the camera control this function automatically and adjust Max Level value. Set Mode to Manual to be able to adjust more parameters of this function.

  • Page 20: Playback Recordings From Sd Card

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.3. Playback recordings from SD card Playback menu allows to play recordings recorded by camera on SD card. 1. Preview window - displays recordings 2. Audio activations button - activates/deactivates listening to recorded audio 3.
  • Page 21 NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA - Recording settings copy 4. Selecting time for the recordings - To start search select the beginning and end for time range. Then press button to find recordings. At time bar available recordings will be marked with green colour.

  • Page 22: Device Info

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.4. Device Info Device Info menu allows user to view information about camera and change the device name. To set DEVICE NAME, please click the box next to DEVICE NAME, type camera name and click the SET button.

  • Page 23: Stream Configuration

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.5. Stream Configuration Stream Configuration menu allows user to adjust settings of streams. CAMERA - Default number of the camera is 1. STREAM ID - Camera features up to 2 video streams that may be configured and run individually. This let you set a high quality recording stream and a lower quality stream for remote monitoring.

  • Page 24: Device Configuration

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.6. Device Configuration 3.6.1. Local Network Local network menu allows user to set IP camera address, subnet mask, default gateway, DNS and other network parameters. In IP PROTOCOL box you can choose between IPv4 and IPv6 protocols, that will be used to set LAN IP address.

  • Page 25: Device Port

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.6.2. Device Port Device Port menu allows user to change device port numbers. CONTROL PORT (the default is 30001) - for reading and writing settings, PTZ control, TCP audio and video port number.

  • Page 26: Adsl Network

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.6.3. ADSL Network ADSL Network menu shows the actual WAN network IP address. 3.6.4. Camera Camera menu allows user to change the channel name and video format. To set CHANNEL NAME, please click the box next to CHANNEL NAME, type any name and click the SET button.

  • Page 27: Date

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.6.5. Date Date menu allows user to change time zone, daylight and date settings. Time zone can be changed in TIME ZONE box. Default time zone is: (GMT+01:00) Sarajevo, Skopje, Warsaw, Zagreb.

  • Page 28: Osd

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.6.6. OSD OSD menu allows user to set OSD parameters, for example which information will be displayed as overlay on encoded video steam. CAMERA - Default number of the camera is 1 OSD FONT SIZE - Font size of text on video stream TIME FORMAT - Choose one of available time format (default is: YYYY-MM-DD hh:mm:ss ww) Five options can be displayed as overlay on encoded video steam: DEVICE NAME, CHANNEL ID,...

  • Page 29: Microphone

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.6.7. Microphone MICROPHONE menu allows user to adjust microphone settings. CAMERA - Default number of the camera is 1 ENABLE MICROPHONE - Turn on/off the microphone MICROPHONE VOLUME - set microphone volume from 0 to 100 3.6.8.

  • Page 30: Bnc Output

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.6.9. BNC Output BNC Output menu allows user to turn on or turn off the BNC output function. Set open to turn on the BNC output or set close to turn off the BNC output. 3.6.10.

  • Page 31: External Device

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.7. External Device 3.7.1. PTZ Option not available. 3.7.2. PTZ Keyboard Option not available. All rights reserved © AAT Holding sp. z o.o.

  • Page 32: Alarm Configuration

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.8. Alarm Configuration 3.8.1. Alarm I/O In Alarm I/O menu you can set following alarm parameters: ALARM IN - Default number of alarm input ID is 1. NAME - to set the alarm input NAME, please click the box next to NAME and type any name from keyboard.

  • Page 33: Disk Alarm Linkage

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA NOTICE: Remember to turn on ENABLE I/O ALARM option (as well as set SCHELDULE) for alarm input and OUT CHANNEL option for alarm output in I/O Alarm Linkage tab (chapter 6.7.3.). Without that I/O alarms will not work.

  • Page 34: Network Alarm

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.8.3. Network Alarm In Network alarm menu you can define alarm recording on SD card when network connection is lost. Check Enable Network Exceptional Alarm checkbox and press OK button to enable network alarm. NETWORK CARD ID - default number is 1 In NETWORK EXCEPTIONAL ALARM INTERVAL you can set time at which network connection will be checked.

  • Page 35: I/O Alarm Linkage

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.8.4. I/O Alarm Linkage In I/O Alarm Linkage tab you can turn on or off I/O alarm and configure I/O alarm schedule. ALARM I/O - Default number of I/O alarm ID is 1. ENABLE I/O ALARM - select that option to turn on input alarm.

  • Page 36: Alarm Setting

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.8.5. Motion Alarm In Motion Alarm tab you can turn on or off motion alarm function and set motion alarm parameters. CAMERA - Default number of the camera is 1 ALARM INTERVAL - time after motion detection, for which the camera will not signal motion detection alarms.
  • Page 37 NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA To set the motion detection area, press the MOTION AREA button. The following window will be displayed. Hold down the left mouse button and mark the region to add a mask area. When you need to remove the mask area, click the right mouse button.

  • Page 38: Local Record

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.9. Local Record 3.9.1. Record Policy In Record Policy tab you can set local recording settings. CAMERA - Default number of the camera is 1 To enable SCHDULE RECORD select ENABLE under it and choose one record mode: ...
  • Page 39 NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA To set the schedule, press the SCHEDULE button. The following window will be displayed. Set the time, using buttons and press OK button. To enable any ALARM RECORD select ENABLE under ALARM RECORD text. To enable prerecord select ENABLE PRERECORDTIME.

  • Page 40: Record Directory

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.9.2. Record Directory In Record Directory tab you can change SD memory card, NAS and FTP video parameters. Once configured, the device can record video directly to a SD card, NAS and FTP. DISK NAME - three default directories include SD card, NAS and FTP are available.
  • Page 41 NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA After selecting FTP server and using MODIFY button, the following window will be displayed: Select ENABLE to activate recording video on FTP server. IP ADDRESS - IP address of FTP server. PORT - FTP server port (default is 21) ACCOUNTS - account name on FTP server PASSWORD - account password on FTP server...
  • Page 42 NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA After selecting NAS server and using MODIFY button, the following window will be displayed: Select ENABLE to activate recording video on NAS. IP ADDRESS - IP address of NAS server. PATH - destination folder on NAS ACCOUNTS - account name on NAS PASSWORD - account password on NAS...

  • Page 43: Privacy Masking

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.10. Privacy Masking In Privacy Masking tab you can set video covered area. The biggest support covered area is no more than 5% total image space. CAMERA - Default number of the camera is 1 Select ENABLE to activate private masking function.

  • Page 44: Network Service

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.11. Network Service 3.11.1. PPPoE In PPPoE tab you can enable PPPoE function. Select ENABLE PPPOE to activate PPPoE WAN access. USERNAME - account name PASSWORD - account password Through the client software set up correctly PPPoE.

  • Page 45: Service Center

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.12. Service Center 3.12.1. Alarm Center Function not available. 3.12.2. SMTP In SMTP tab you can enable, configure and test SMTP function. When SMTP is enabled, and event triggered by motion detection, alarm and/or I/O, alarm will be automatically sent with JPG picture and alarm information to the recipient's mailbox.

  • Page 46: Privilege Manager

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA Select ENABLE SMTP to activate SMTP function. SMTP SERVER ADDRESS - sender server address SMTP SERVER PORT - sender server port (depends on chosen transport mode) USER NAME - sender e-mail account name PASSWORD - sender e-mail account password SENDER E-MAIL ADDRESS - full sender e-mail address (for example: aat@novuscctv.com) RECIPIENT_E-MAIL_ADDRESS1- 5 - full recipient e-mail address (for example: aat@novuscctv.com)
  • Page 47 NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA To add new group press ADD button. The following window will be displayed. Type a group name in the GROUP box, press OK button, and then Confirm button. Select created group from the list, choose any privileges and press OK button.

  • Page 48: User

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.13.2. User In User tab you can add, modify or delete users. NOTICE: Default user root can not to be deleted. To add new user press ADD button. The following window will be displayed. Type the user name in the USER NAME box.
  • Page 49 NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA To modify the user settings select user from the list and press MODIFY button. The following window will be displayed. Change any of options, which are described in the Modify User section. To delete the existing user, select user from the list and press DELETE button.

  • Page 50: Protocol

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.14. Protocol 3.14.1. Protocol Info In Protocol Info tab you can see the current protocol info name and version number. 3.14.2. Security In Security tab you can choose whether login/password is required when the equipment is connect via Onvif or RTSP protocols.

  • Page 51: Device Log

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.15. Device Log 3.15.1. Operation Log In Operation Log tab you can search, display and download operation logs. BEGIN TIME - start of search scope. Type it manually or click the button and set the date from the calendar.

  • Page 52: Alarm Log

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.15.2. Alarm Log In Alarm Log tab you can search, display and download alarm logs. BEGIN TIME - start of search scope. Type it manually or click the button and set the date from the calendar.

  • Page 53: Collect Log

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.15.3. Collect Log In Collect Log tab you can download full log file from the camera. To download full log file, press the COLLECT LOG button. Blue Download button at the bottom of the page will apear.

  • Page 54: Device Restart

    NVIP-5000 series user’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 3.16.2. Device Restart In Device restart tab you can restart camera using remote control equipment. To restart the camera, press RESTART button and confirm that action using Confirm button. 3.16.3.
  • Page 55 NVIP-5000 series user’s manual ver.1.0 NOTES All rights reserved © AAT Holding sp. z o.o.
  • Page 56 2014-08-29 MB, MM AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
  • Page 57 i n s t r u k c j a o b s ł u g i Kamery IP serii 5000...
  • Page 58 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.
  • Page 59 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.
  • Page 60 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. SPIS TREŚCI 1. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP ......6 1.1. Informacje wstępne ....................6 1.2. Uruchomienie kamery IP ..................6 1.3. Konfiguracja parametrów przy użyciu przeglądarki internetowej ...... 7 2. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW ....8 2.1.
  • Page 61 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INFORMACJE WSTĘPNE 3.9. Nagrywanie lokalne................... 38 3.9.1. Ustawienia nagrywania..............38 3.9.2. Lokalizacja plików................. 40 3.10. Strefy prywatności................... 43 3.11. Usługi sieciowe....................44 3.11.1. PPPoE................... 44 3.11.2. DDNS................... 44 3.12.

  • Page 62: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 1. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 1.1. Informacje wstępne Instrukcja obsługi kamer sieciowych serii NVIP-5000 zawiera szczegółowe informacje dotyczące nawiązywania połączenia, obsługi i konfiguracji kamery. Informacja: Dokument ten opisuje wszystkie dostępne funkcjonalności występujące w opisywanej serii kamer. Zależnie od wykorzystywanego modelu kamery niektóre funkcje będą...

  • Page 63: Konfiguracja Parametrów Przy Użyciu Przeglądarki Internetowej

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP  Połączenie wykorzystujące zewnętrzne zasilanie kamery i przełącznik sieciowy Przełącznik Kamera IP Komputer Transmisja danych Transmisja danych  Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy skrosowany Komputer Kamera IP Transmisja danych - kabel ethernetowy skrosowany 1.3.

  • Page 64: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 2. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 2.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu wyświetlania obrazu wideo w rozdzielczości 1920x1080 dla 25kl/s.
  • Page 65 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeśli na komputerze zainstalowany jest Flash Player, ekran główny interfejsu kamery, służący do podglądu obrazu z kamery i jej konfiguracji zostanie automatycznie wyświetlony. UWAGA: Jeśli na komputerze nie ma zainstalowanego Flash Playera, użytkownik zostanie poproszony o wybór technologii, przy użyciu której będzie wyświetlany obraz z kamery: ...
  • Page 66 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW UWAGA: W przypadku pracy w systemie Windows Vista/7/8 z Internet Explorer 11 możliwe jest zablokowanie apletu ActiveX przez ustawienia zabezpieczeń przeglądarki. W tej sytuacji należy: dodać adres IP kamery do Widoku Zgodności (Narzędzia → Ustawienia widoku zgodności, klikamy Dodaj). Następnie w ustawieniach zabezpieczeń...
  • Page 67 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Po wprowadzeniu zmian restartujemy przeglądarkę, ponownie łączymy się z kamerą i logujemy się. Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

  • Page 68: Interfejs Www - Praca Z Kamerą

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3. INTERFEJS WWW - PRACA Z KAMERĄ 3.1. Wyświetlanie obrazu na żywo 1. Menu konfiguracji kamery Podgląd wideo - podgląd obrazu na żywo Odtwarzanie* - odtwarzanie nagrań z kary SD Dane urządzenia - informacje o urządzeniu Ustawienia strumieni...

  • Page 69: Ustawienia Sensora

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 2. Ustawienia Video Strumień - wybór strumienia Typ kompresji - typ kompresji (VBR lub CBR) Bitrate (kbps) - strumień wideo (500 ~ 12000 kbps) Rozmiar GOP - interwał ramek kluczowych (1 ~ 60) Jakość...
  • Page 70 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ W zakładce Ustawienia obrazu można dostosować poziom jasności, saturacji i kontrastu. UWAGA: Nie działa, gdy tryb wzmocnienia i tryb przysłony jest stały. W zakładce Kontrola migawki można wybrać tryb migawki Auto (automatyczna prędkość migawki) lub Ręczny (stała prędkość...
  • Page 71 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ W zakładce Tryb dzień/noc można wybrać czy kamera ma pracować w Trybie dziennym, Trybie nocnym lub w trybie Auto. Po wybraniu trybu Auto kamera będzie automatycznie dostosowywać tryb pracy do warunków otoczenia.
  • Page 72 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ W zakładce WDR można włączyć lub wyłączyć funkcję WDR (szeroki zakres dynamiki). Funkcja ta dostępna jest tylko dla kamer 3MPx. UWAGA: Włączenie funkcji WDR spowoduje wyłączenie funkcji DSS (zakres maksymalnej prędkości migawki od 1/25 do 1/50000)! W zakładce Poziom GAMMA można wybrać...
  • Page 73 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ W zakładce Tryb pomiaru AE można wybrać tryb pomiaru dla funkcji automatycznej ekspozycji:  Ogólny pomiar - pomiar światła dla wszystkich punktów wykonywany jest symetrycznie, z tym samym priorytetem. ...
  • Page 74 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Jeśli Tryb WB ustawiony jest na Ręczny, to w polu Tryb ręczny można wybrać jedno ze zdefiniowanych środowisk pracy kamery: Dzień pochmurny, Dzień słoneczny, Światło z świetlówek, Światło z żarówek, Zatwierdź...
  • Page 75 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ W zakładce Regulacja szumu można wybrać tryb pracy i dostosować parametry funkcji redukcji szumu. W trybie Auto można kamera automatycznie będzie regulować parametrami tej funkcji, należy ustawić jedynie jej Maks. poziom. (od 0 do 100). W trybie Ręczny należy ustawić...

  • Page 76: Odtwarzanie Nagrań Z Karty Sd

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.3. Odtwarzanie nagrań z karty SD Menu Odtwarzanie umożliwia odtwarzanie z nagrań zapisanych przez kamerę na karcie SD. 1.Okno podglądu - okno wyświetlania nagrań 2. Przycisk aktywacji audio - włącza/wyłącza odsłuch audio w nagraniach 3.
  • Page 77 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ - Zrzut ekranu z odtwarzanego nagrania do pliku jpg -Ustawienia kopiowania materiału 4. Wybór czasu odtwarzania nagrań - Aby rozpocząć wyszukiwanie należy wybrać początek i koniec zakresu poszukiwań. Następnie należy wybrać...

  • Page 78: Dane Urządzenia

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.4. Dane urządzenia W menu Dane urządzenia wyświetlane są najważniejsze informacje o danej kamerze. Aby ustawić nazwę urządzenia, należy w polu NAZWA URZĄDZENIA wpisać nazwę kamery i nacisnąć przycisk USTAW. Wszelkie prawa zastrzeżone ©...

  • Page 79: Ustawienia Strumieni

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.5. Ustawienia strumieni W menu Ustawienia strumieni można zmienić parametry dla każdego pojedynczego strumienia. KAMERA - domyślny numer kamery to 1 ID STRUMIENIA - kamera obsługuje do 2 strumieni wideo jednocześnie. Każdy z nich może być oddzielnie konfigurowany.

  • Page 80: Ustawienia Systemowe

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.6. Ustawienia systemowe 3.6.1. Sieć W menu Sieć można ustawić adres IP kamery, maskę podsieci, bramę domyślną, serwer DNS i inne parametry sieciowe. W polu PROTOKÓŁ IP można wybrać, z którego adresu IP będzie korzystać kamera (IPv4 lub IPv6). Aby włączyć...

  • Page 81: Porty Urządzenia

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.6.2. Porty urządzenia W menu Porty urządzenia można zmienić numery portów używanych przez kamerę. PORT STEROWANIA (domyślna wartość to 30001) - jest używany do odczytywania i zapisywania ustawień kamery, sterowania PTZ, transmisji audio i wideo przy użyciu protokołu TCP. PORT HTTP (domyślna wartość...

  • Page 82: Sieć Adsl

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.6.3. Sieć ADSL W menu Sieć ADSL można wyświetlić aktualny adres IP w sieci WAN. 3.6.4. Kamera W menu Kamera można zmienić nazwę kanału, system wideo oraz rozdzielczość kamery. Aby ustawić...

  • Page 83: Data I Czas

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.6.5. Data i czas W menu Data i czas można zmienić strefę czasową, czas letni oraz inne ustawienia daty i czasu. Aby zmienić strefę czasową, w polu STREFA CZASOWA należy wybrać jedną z dostępnych opcji. Domyślna strefa czasowa to: (GMT+01:00) Sarajevo, Skopje, Warsaw, Zagreb.

  • Page 84: Osd

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.6.6. OSD W menu OSD można ustawić parametry wyświetlania OSD na strumieniu wideo. KAMERA - domyślny numer kamery to 1. ROZMIAR CZCIONKI - rozmiar tekstu na strumieniu wideo FORMAT CZASU - należy wybrać...

  • Page 85: Mikrofon

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.6.7. Mikrofon W menu Mikrofon można zmienić parametry mikrofonu (wbudowanego lub zewnętrznego). KAMERA - domyślny numer kamery to 1. WŁĄCZ MIKROFON - włączenie/wyłączenie mikrofonu MIKROFONU dostępna jest jedynie opcja Wejście liniowe...

  • Page 86: Wyjście Wideo

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.6.9. Wyjście wideo W menu Wyjście BNC można włączyć lub wyłączyć serwisowe wyjście BNC. Wybierz opcję Włączone, aby włączyć wyjście BNC. Wybierz opcję Wyłączone, aby wyłączyć wyjście BNC. 3.6.10.

  • Page 87: Urządzenia Zewnętrzne

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.7. Urządzenia zewnętrzne 3.7.1. PTZ Funkcja niedostępna. 3.7.2. Klawiatura PTZ Funkcja niedostępna. Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

  • Page 88: Ustawienia Alarmów

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.8. Ustawienia alarmów 3.8.1. Alarm we/wy W menu Alarm we/wy można ustawić parametry wejścia alarmowego i wyjścia alarmowego. ALARM WE - domyślny numer wejścia alarmowego to 1. NAZWA - aby ustawić nazwę wejścia alarmowego, w polu NAZWA wpisz żądaną nazwę z klawiatury, a następnie naciśnij przycisk OK.

  • Page 89: Powiązanie Alarmu (Alarm Dysku)

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ UWAGA: Należy pamiętać o zaznaczeniu opcji WŁĄCZ ALARM WE/WY oraz ustawieniu HARMONOGRAMU w zakładce Powiązanie alarmów we/wy. Bez tego wejście i wyjście alarmowe będzie nieaktywne. 3.8.2. Powiązanie alarmu (alarm dysku) W menu Powiązanie alarmu można ustawić...

  • Page 90: Alarm Sieci

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.8.3. Alarm sieci W menu Powiązanie alarmu można ustawić parametry alarmu przepełnienia dysku i aktywować alarm błędów na dysku. W zakładce Alarm sieci można ustawić nagrywanie na kartę SD w przypadku zerwania połączenia sieciowego.

  • Page 91: Powiązanie Alarmów We/Wy

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.8.4. Powiązanie alarmów we/wy W menu Powiązanie alarmów we/wy można włączyć lub wyłączyć wejście alarmowe oraz powiązane z nim wyjściowe alarmowe, a także ustawić ich parametry oraz zdefiniować harmonogram alarmów. ALARM WE/WY - domyślny numer sprzężenia dla wejścia/wyjścia alarmowego to 1.

  • Page 92: Alarm Detekcji Ruchu

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.8.5. Alarm detekcji ruchu W menu Alarm detekcji ruchu można aktywować funkcję detekcji ruchu i ustawić jej parametry. KAMERA - domyślny numer kamery to 1. WŁĄCZ DETEKCJĘ - zaznacz tą opcje, aby włączyć detekcję ruchu. INTERWAŁ...
  • Page 93 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Aby ustawić obszar detekcji ruchu, należy nacisnąć przycisk OBSZAR DETEKCJI. Zostanie wyświetlone poniższe okno: Aby zaznaczyć obszar detekcji ruchu, wciśnij lewy przycisk myszy i przytrzymując go, zaznacz odpowiedni obszar na ekranie. Aby usunąć aktualny obszar detekcji ruchu, naciśnij prawy przycisk myszy.

  • Page 94: Nagrywanie Lokalne

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.9. Nagrywanie lokalne 3.9.1. Ustawienia nagrywania W menu Ustawienia nagrywania można zmienić ustawienia dotyczące lokalnego nagrywania. KAMERA - domyślny numer kamery to 1. Aby włączyć nagrywanie według harmonogramu zaznacz opcję WŁĄCZ w części HARMONOGRAM NAGRYWANIA i wybierz jedną...
  • Page 95 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Aby ustawić harmonogram nagrywania, należy nacisnąć przycisk HARMONOGRAM. Zostanie wyświetlone poniższe okno: Ustawić harmonogram używając przycisków i nacisnąć przycisk OK. Aby włączyć nagrywanie alarmowe zaznacz opcję WŁĄCZ w części NAGRYWANIE ALARMOWE. Aby włączyć...

  • Page 96: Lokalizacja Plików

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.9.2. Lokalizacja plików W menu Lokalizacja plików można zmienić ustawienia zapisu nagrań wideo na kartę SD, serwer NAS lub serwer FTP. NAZWA DYSKU - dostępne są trzy opcje: karta SD, serwer NAS, serwer FTP. Po wybraniu karty SD i naciśnięciu przycisku ZMIEŃ, pojawi się...
  • Page 97 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Po wybraniu serwera FTP i naciśnięciu przycisku ZMIEŃ, pojawi się poniższe okno: Zaznacz opcję WŁĄCZ, aby aktywować zapis nagrań wideo na serwer FTP. ADRES IP - adres IP serwera FTP. PORT - port serwera FTP (domyślny port to 21) UŻYTKOWNIK - nazwa użytkownika na serwerze FTP HASO - hasło dla użytkownika na serwerze FTP...
  • Page 98 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Po wybraniu serwera NAS i naciśnięciu przycisku ZMIEŃ, pojawi się poniższe okno: Zaznacz opcję WŁĄCZ, aby aktywować zapis nagrań wideo na serwer NAS. ADRES IP - adres IP serwera NAS. ŚCIEŻKA - folder docelowy na serwerze NAS UŻYTKOWNIK - nazwa użytkownika na serwerze NAS HASO - hasło dla użytkownika na serwerze NAS...

  • Page 99: Strefy Prywatności

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.10. Strefy prywatności W menu Strefy prywatności można włączyć oraz zdefiniować strefy prywatności. Maksymalne pokrycie obszaru strefą prywatności wynosi 5%. KAMERA - domyślny numer kamery to 1. Aby zaznaczyć strefę prywatności, wciśnij lewy przycisk myszy i przytrzymując go, zaznacz odpowiedni obszar na ekranie.

  • Page 100: Usługi Sieciowe

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.11. Usługi sieciowe 3.11.1. PPPoE W menu PPPoE można aktywować funkcję PPoE. Zaznacz opcję WŁĄCZ PPPOE, aby aktywować dostęp do sieci poprzez protokół PPPoE. UŻYTKOWNICY - nazwa konta HASŁO - hasło przypisane do wybranego konta Przy poprawnym ustawieniu trybu PPPoE, kamera po każdym uruchomieniu będzie zestawiać...

  • Page 101: Powiadamianie

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.12. Powiadamianie 3.12.1. Centrum alarmów Funkcja niedostępna. 3.12.2. SMTP W menu SMTP można aktywować, skonfigurować i przetestować usługę SMTP. Jeśli usługa SMTP jest włączona, a funkcja detekcji ruchu lub alarmu wejścia alarmowego jest aktywna, to kamera będzie automatycznie wysyłać...

  • Page 102: Uprawnienia

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Zaznacz opcję WŁĄCZ SMTP, aby aktywować SMTP. ADRES SERWERA SMTP - adres serwera nadawcy PORT SERWERA SMTP - port serwera nadawcy (zależy od wybranego trybu transportowego) UŻYTKOWNICY - nazwa użytkownika HASŁO - hasło przypisane do wybranego użytkownika ADRES E-MAIL NADAWCY - pełny adres e-mail nadawcy (np.
  • Page 103 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Aby dodać nową grupę naciśnij przycisk DODAJ. Wyświetli się poniższe okno: Wpisz nazwę grupy w pole GRUPA, naciśnij przycisk OK, a następnie przycisk Potwierdź. Wybierz stworzoną grupę z rozwijanej listy, przypisz jej dowolne uprawnienia i naciśnij przycisk OK. Aby zmienić...

  • Page 104: Użytkownicy

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.13.2. Użytkownicy W menu Użytkownicy można dodawać, modyfikować i usuwać poszczególnych użytkowników. UWAGA: Domyślny użytkownik root nie może zostać usunięty! Aby dodać nowego użytkownika naciśnij przycisk DODAJ. Wyświetli się poniższe okno: Wpisz nazwę...
  • Page 105 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Aby zmienić nazwę użytkownika, należy wybrać go z rozwijanej listy i nacisnąć przycisk ZMIEŃ. Wyświetli się poniższe okno: Zmień dowolne pola, które zostały opisane w części dodawania nowego użytkownika i naciśnij przycisk OK.

  • Page 106: Protokoły

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.14. Protokoły 3.14.1. Dane protokołu W menu Dane protokołu znajdują się nazwa i wersja używanego protokołu onvif. 3.14.2. Bezpieczeństwo W menu Bezpieczeństwo można włączyć funkcję weryfikacji użytkownika. Jeśli funkcja ta jest aktywna, to przy połączeniu z kamerą...

  • Page 107: Logi Urządzenia

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.15. Logi urządzenia 3.15.1. Logi zdarzeń W menu Logi zdarzeń można wyszukać, wyświetlić i pobrać wybrane logi zdarzeń. POCZĄTEK - początek zakresu wyszukiwania. Można go ustawić ręcznie (z klawiatury) lub nacisnąć przycisk i wybrać...

  • Page 108: Logi Alarmów

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.15.2. Logi alarmów W menu Logi alarmów można wyszukać, wyświetlić i pobrać wybrane logi alarmów. POCZĄTEK - początek zakresu wyszukiwania. Można go ustawić ręcznie (z klawiatury) lub nacisnąć przycisk i wybrać...

  • Page 109: Pobierz Logi

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.15.3. Pobierz logi W menu Pobierz logi można pobrać pełny plik logów kamery. Aby pobrać pełny plik logów naciśnij przycisk POBIERZ LOGI. Na dole ekranu pojawi się niebieski przycisk Pobierz.

  • Page 110: Restart Urządzenia

    Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3.16.2. Restart urządzenia W menu Restart urządzenia można zdalnie zrestartować kamerę. Aby zrestartować kamerę, należy nacisnąć przycisk RESTART i potwierdzić tą operację przyciskiem Potwierdź. 3.16.3. Ustawienia fabryczne W menu Ustawienia fabryczne można przywrócić fabryczne (domyślne) ustawienia kamery. Aby przywrócić...
  • Page 111 Instrukcja obsługi kamer serii NVIP-5000 wer.1.0. NOTATKI Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
