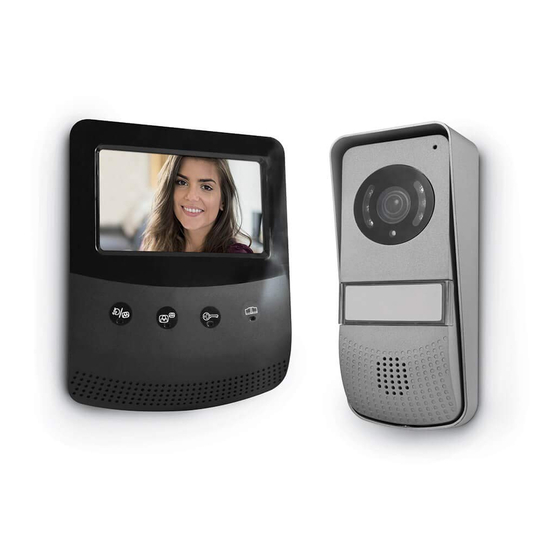

Colour video intercom
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 15

Quick Links

FR
Interphone
Interphone
vidéo couleur
vidéo couleur
2
Guide d'installation et d'utilisation
642278
642278
Type : 461+MU2
V1

Advertisement

Table of Contents
loading

Related Manuals for Avidsen 642278

Summary of Contents for Avidsen 642278

  • Page 1 Interphone Interphone 642278 642278 vidéo couleur vidéo couleur Guide d’installation et d’utilisation Type : 461+MU2...
  • Page 2 Fig. 1 Fig. 2 Fig. 3 Fig. 4 1.60m 642278 - V1...
  • Page 3 Fig. 5 1.60m Fig. 6 Fig. 7 MODULO B Non fourni - Non fornito - No suministrado Não incluídos - Not supplied - Niet bijgeleverd Nicht mitgeliefert 642278 - V1...
  • Page 4 Raccordement d’une gâche ou serrure électrique c. Raccordement d’une motorisation de portail ............MODE D’EMPLOI a. Utilisation du visiophone CARACTÉRISTIQUES TECHNIQUES ......a. Moniteur b. Alimentation c. Caméra ..............OPTIONS ....ASSISTANCE TECHNIQUE - GARANTIE ..........MESURES DE SÉCURITÉ 642278 - V1...
  • Page 5 6. Bornier pour le raccordement des fils de liaison du moniteur 7. Porte-nom. Pour changer l’étiquette porte-nom, soulever délicatement à l’aide d’un petit tournevis la protec- tion plastique (7) et glisser l’étiquette du porte-nom. Le porte-nom s’allume à la pénombre. 642278 - V1...
  • Page 6 Raccordement d’une gâche ou serrure électrique (fig. 6) La raccorder directement sur les bornes 5 et 6 au dos de la platine de rue (aucune polarité à respecter). A noter que cette fonction n’est valide que si l’écran est allumé. 642278 - V1...
  • Page 7 7. CARACTÉRISTIQUES TECHNIQUES a. Moniteur • Alimentation : 17 V • Consommation : 25,5 W • Ecran 4” (11 cm). • Résolution : 480 x 275 points • Dimensions (mm): 153,8x125x24,4 642278 - V1...

  • Page 8: Installation

    • Les fils de liaison entre le moniteur et la sonnerie platine de rue sont inversés (1 et 2) En cas de besoin, notre site technique à votre disposition : 0 892 350 069 Service 0,35 € / min + prix appel 642278 - V1...
  • Page 9 (la réparation) dans la documentation accompagnant l’appareil. Avertit l’utilisateur de la présence de « tensions dangereuses », non isolées à l’intérieure du boîtier du produit, d’une importance suffisante pour représenter un risque d’électrocution pour les personnes. 642278 - V1...
  • Page 12 FR - Ne jetez pas les piles et les Pídale a su distribuidor que los recupere o uti- The dangerous substances that they are appareils hors d’usage avec les lice los medios de recogida selectiva puestos a likely to include may harm health or the ordures ménagères.
  • Page 13 Colour video Colour video 642278 642278 intercom intercom Installation and User Manual Type: 461+MU2...
  • Page 14 Fig. 1 Fig. 2 Fig. 3 Fig. 4 1.60m 642278 - V1...
  • Page 15 Fig. 5 1.60m Fig. 6 Fig. 7 MODULO B Not supplied - Non fornito - No suministrado Não incluídos - Non fourni - Niet bijgeleverd - Nicht mitgeliefert 642278 - V1...

  • Page 16: Table Of Contents

    Connecting an electric strike plate or lock c. Connecting a gate motor USER INSTRUCTIONS ............. a. Using the videophone TECHNICAL CHARACTERISTICS ......... a. Monitor b. Power supply c. Camera OPTIONS ................TECHNICAL SUPPORT - WARRANTY ......SAFETY MEASURES ............642278 - V1...

  • Page 17: Safety Instructions

    6. Terminal block for the wires to connect to the monitor. 7. Name holder. To change the label in the holder, carefully lift the plastic protector (7) with a small screwdriver and slide out the label in the holder. The name holder lights up in the dark. 642278 - V1...
  • Page 18 Connecting an electric strike plate or lock (fig. 6) Connect it directly to terminals 5 and 6 on the back of the intercom panel (no polarity to adhere to). Note that this function is only valid if the screen is on. 642278 - V1...

  • Page 19: Technical Characteristics

    Note that gate opening functions are only valid if the screen is on. When the opening command is given, the video briefly cuts out. 7. TECHNICAL CHARACTERISTICS a. Monitor • Power supply: 17 V • Consumption: 25.5 W • 4" (11 cm) screen • Resolution: 480 x 275 points • Dimensions (mm): 153.8x125x24.4 642278 - V1...

  • Page 20: Options

    • Installation • The connection wires between the monitor doorbell ring and the intercom panel are switched (1 and 2) If needed, consult our technical website: 0 892 350 069 Service 0,35 € / min + prix appel 642278 - V1...

  • Page 21: Safety Measures

    Let the user know about important instructions for usage and maintenance (includ- WARNING ing repair) in the documents accompanying the device. Let the user know about ‘dangerous voltage’ without insulation inside the casing of the product. The voltage is strong enough to pose a risk of electrocution. 642278 - V1...
  • Page 24 GB - Don’t throw away batteries P - Não junte as pilhas nem os aparelhos D - Verbrauchte Batterien und nicht mehr or out-of-order products with que já não se usam com o lixo caseiro. As benützte Geräte sind Sondermüll. Sie household waste (rubbish).
  • Page 25 NL Intercom Intercom 642278 met kleuren video met kleuren video Installatie en Gebruiksaanwijzing Type: 461+MU2...
  • Page 26 Afb. 1 Afb. 2 Afb. 3 Afb. 4 1.60m 642278 - V1...
  • Page 27 Afb. 5 1.60m Afb. 6 Afb. 7 MODULO B Non fourni - Non fornito - No suministrado Não incluídos - Not supplied - Niet bijgeleverd Nicht mitgeliefert 642278 - V1...
  • Page 28 Aansluiting van een slotplaat of een elektrisch slot c. Aansluiting van een automatische poort HANDLEIDING ..............a. Gebruik van de videofoon TECHNISCHE KENMERKEN ........... a. Scherm b. Voeding c. Camera OPTIES ................TECHNISCHE ASSISTENTIE - GARANTIE ....VEILIGHEIDSMAATREGELEN ......... 642278 - V1...
  • Page 29 6. Aansluitklem voor het verbinden van de aansluitdraden van het scherm 7. Naamplaatje. Als u het naamplaatje wilt wijzigen, tilt u de plastic beschermer (7) voorzichtig op met een kleine schroevendraaier en schuift u het etiket onder het naamplaatje. Het naamplaatje gaat branden bij weinig licht. 642278 - V1...
  • Page 30 Sluit deze rechtstreeks op de klemmen 5 en 6 aan de achterkant van de straatunit aan (er hoeft geen polariteit in acht te worden genomen). Merk op dat deze functie alleen geldig is als het scherm aan staat. 642278 - V1...
  • Page 31 Een korte onderbreking van de afbeelding vindt dan plaats op het moment van de bediening. 7. TECHNISCHE KENMERKEN a. Scherm • Voeding: 17 V • Verbruik: 25,5 W • Scherm 4” (11 cm). • Resolutie: 480 x 275 px • Afmetingen (mm): 153,8x125x24,4 642278 - V1...
  • Page 32 • Blauw scherm, geen • Installatie • De verbindingsdraden tussen het scherm en de straatunit zijn omgewisseld (1 en 2) Raadpleeg zo nodig onze technische website: 0 892 350 069 Service 0,35 € / min + prix appel 642278 - V1...
  • Page 33 Waarschuwt de gebruiker voor belangrijke instructies voor gebruik en onderhoud LET OP (reparatie) in de documentatie bij het apparaat. Waarschuwt de gebruiker voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanningen" in de behuizing van het product, die gevaarlijk genoeg zijn eventueel elektrocutie bij mensen te veroorzaken. 642278 - V1...
  • Page 36 GB - Don’t throw away batteries P - Não junte as pilhas nem os aparelhos D - Verbrauchte Batterien und nicht mehr or out-of-order products with que já não se usam com o lixo caseiro. As benützte Geräte sind Sondermüll. Sie household waste (rubbish).
  • Page 37 Farbvideo- Farbvideo- 642278 642278 Gegensprechanlage Gegensprechanlage Installation und Bedienungsanleitung Typ: 461+MU2...
  • Page 38 Abb. 1 Abb. 2 Abb. 3 Abb. 4 1.60m 642278 - V1...
  • Page 39 Abb. 5 1.60m Abb. 6 Abb. 7 MODULO B Non fourni - Non fornito - No suministrado Não incluídos - Not supplied - Niet bijgeleverd - Nicht mitgeliefert 642278 - V1...
  • Page 40 Anschluss der Video-Sprechanlage b. Anschluss eines elektrischen Türöffners oder Türschlosses c. Anschluss eines Torantriebs BEDIENUNGSANLEITUNG ..........a. Verwendung der Video-Sprechanlage TECHNISCHE MERKMALE ..........a. Monitor b. Stromversorgung c. Kamera OPTIONEN ................. TECHNISCHER SERVICE - GARANTIE ......SICHERHEITSMASSNAHMEN ........642278 - V1...
  • Page 41 6. Klemmleiste für den Anschluss der Verbindungskabel des Monitors 7. Namensschild. Zum Wechseln des Namensschildes die Plastikfolie (7) vorsichtig mit Hilfe eines kleinen Schraubenziehers anheben und das neue Namensschild darunter schieben. Das Namensschild wird ab Einbruch der Dunkelheit erleuchtet. 642278 - V1...
  • Page 42 Anschluss eines elektrischen Türöffners oder Türschlosses (Abb. 6) Diese werden direkt an den Klemmen 5 und 6 auf der Rückseite der Außensprechanlage (ohne Beachtung der Polung) angeschlossen. Beachten Sie, dass diese Funktion nur bei eingeschaltetem Display möglich ist. 642278 - V1...
  • Page 43 Drücken der Taste wird das Bild am Bildschirm kurz unterbrochen. 7. TECHNISCHE MERKMALE a. Monitor • Stromversorgung: 17 V • Stromverbrauch: 25,5 W • Bildschirm 4” (11 cm). • Auflösung: 480 x 275 Pixel • Abmessungen (mm): 153,8x125x24,4 642278 - V1...
  • Page 44 • Blauer Bildschirm, kein • Installation • Die Verbindungsdrähte zwischen Monitor und Klingelton Außensprechanlage sind vertauscht (1 und 2) Bei Bedarf steht Ihnen unsere technische Website zur Verfügung: 0 892 350 069 Service 0,35 € / min + prix appel 642278 - V1...
  • Page 45 Benutzung und der Instandhaltung (Reparatur) in der Begleitdokumentation des Geräts hin. Weist den Benutzer auf das Vorhandensein von nicht isolierten „gefährlichen Spannungen“ im Inneren des Geräts hin, die groß genug sind, um eine Stromschlaggefahr für die Personen darzustellen. 642278 - V1...
  • Page 48 D - Verbrauchte Batterien und nicht mehr GB - Don’t throw away batteries P - Não junte as pilhas nem os aparelhos or out-of-order products with que já não se usam com o lixo caseiro. As benützte Geräte sind Sondermüll. Sie household waste (rubbish).
  • Page 49 Videoportero Videoportero 642278 642278 en color en color Instrucciones de uso e instalación Tipo: 461+MU2...
  • Page 50 Fig. 1 Fig. 2 Fig. 3 Fig. 4 1.60m 642278 - V1...
  • Page 51 Fig. 5 1.60m Fig. 6 Fig. 7 MODULO B Non fourni - Non fornito - No suministrado Não incluídos - Not supplied - Niet bijgeleverd Nicht mitgeliefert 642278 - V1...
  • Page 52 Conexión de un cerradero o una cerradura eléctrica c. Conexión de una motorización de cancela INSTRUCCIONES DE USO ..........a. Uso del videoportero CARACTERÍSTICAS TÉCNICAS ........a. Monitor b. Alimentación c. Cámara OPCIONES ................ASISTENCIA TÉCNICA - GARANTÍA ......MEDIDAS DE SEGURIDAD ..........642278 - V1...
  • Page 53 6. Bornera para la conexión de los cables de conexión del monitor 7. Portanombres Para cambiar la etiqueta del portanombres, levante con cuidado con un destornillador pequeño la protección de plástico (7) y deslice la etiqueta del portanombres. El portanombres se enciende en la penumbra. 642278 - V1...
  • Page 54 Debe conectarse directamente a los bornes 5 y 6 en la parte trasera de la la placa externa (no hace falta respetar la polaridad). Tenga en cuenta que esta función solo es válida si la pantalla está encendida. 642278 - V1...
  • Page 55 7. CARACTERÍSTICAS TÉCNICAS a. Monitor • Alimentación: 17 V • Consumo: 25,5 W • Pantalla 4” (11 cm) • Resolución: 480 x 275 puntos • Dimensiones (mm): 153,8x125x24,4 642278 - V1...
  • Page 56 • Los cables de conexión entre el monitor y la timbre placa externa están invertidos (1 y 2) En caso necesario, nuestro sitio técnico está a su disposición: 0 892 350 069 Service 0,35 € / min + prix appel 642278 - V1...
  • Page 57 (reparación) en la documentación que acompaña al aparato. La empresa advierte al usuario de la presencia de «tensiones peligrosas», no aisladas en el interior de la caja del producto, suficientemente significativas como para suponer un riesgo de electrocución para las personas. 642278 - V1...
  • Page 60 GB - Don’t throw away batteries P - Não junte as pilhas nem os aparelhos D - Verbrauchte Batterien und nicht mehr or out-of-order products with que já não se usam com o lixo caseiro. As benützte Geräte sind Sondermüll. Sie household waste (rubbish).
  • Page 61 Videoporteiro Videoporteiro 642278 642278 a cores a cores Guia de instalação e de utilização Tipo: 461+MU2...
  • Page 62 Fig. 1 Fig. 2 Fig. 3 Fig. 4 1.60m 642278 - V1...
  • Page 63 Fig. 5 1.60m Fig. 6 Fig. 7 MÓDULO B Non fourni - Non fornito - No suministrado Não incluídos - Not supplied - Niet bijgeleverd Nicht mitgeliefert 642278 - V1...
  • Page 64 Ligação de um trinco ou fechadura elétrica c. Ligação de uma motorização de portão INSTRUÇÕES DE UTILIZAÇÃO ........a. Utilização do videofone CARACTERÍSTICAS TÉCNICAS ........a. Monitor b. Alimentação c. Câmara OPÇÕES ................ASSISTÊNCIA TÉCNICA - GARANTIA ......MEDIDAS DE SEGURANÇA ..........642278 - V1...
  • Page 65 6. Terminais para ligar os fios provenientes do monitor 7. Porta-nome. Para mudar a etiqueta porta-nome, levantar delicadamente com a ajuda de uma pequena chave de fendas a protecção plástica (7) e inserir a etiqueta do porta-nome. A porta-nome acende-se na penumbra. 642278 - V1...
  • Page 66 Ligação de um trinco ou fechadura elétrica (fig. 6) Ligue-a diretamente aos terminais 5 e 6 na parte traseira da placa de rua (nenhuma polaridade a respeitar). A notar que esta função só é válida se o ecrã estiver aceso. 642278 - V1...
  • Page 67 A notar que as funções de abertura só serão válidas se o ecrã estiver aceso. Produz-se um corte breve da imagem no momento do comando. 7. CARACTERÍSTICAS TÉCNICAS a. Monitor • Alimentação: 17 V • Consumo: 25,5 W • Ecrã 4” (11 cm) • Resolução: 480 x 275 píxeis • Dimensões (mm): 153,8x125x24,4 642278 - V1...
  • Page 68 • Os fios de ligação entre o monitor e a campainha placa de rua estão invertidos (1 e 2) Em caso de necessidade, o nosso site técnico está à sua disposição: 0 892 350 069 Service 0,35 € / min + prix appel 642278 - V1...
  • Page 69 O utilizador dispõe de instruções importantes relativas à utilização e a manutenção ATENÇÃO (reparação) na documentação que acompanha o aparelho. Avisa o utilizador da presença « de tensões perigosas », não isoladas dentro da caixa do produto, suficientemente importantes para representar um risco de electrocussão para as pessoas. 642278 - V1...
  • Page 72 GB - Don’t throw away batteries P - Não junte as pilhas nem os aparelhos D - Verbrauchte Batterien und nicht mehr or out-of-order products with que já não se usam com o lixo caseiro. As benützte Geräte sind Sondermüll. Sie household waste (rubbish).
  • Page 73 Videocitofono 642278 a colori Manuale d’installazione e uso Tipo: 461+MU2...
  • Page 74 Fig. 1 Fig. 2 Fig. 3 Fig. 4 1.60m 642278 - V1...
  • Page 75 Fig. 5 1.60m Fig. 6 Fig. 7 MODULO B Non fourni - Non fornito - No suministrado Não incluídos - Not supplied - Niet bijgeleverd Nicht mitgeliefert 642278 - V1...
  • Page 76 Collegamento di una bocchetta o di una serratura elettrica c. Collegamento di una motorizzazione per cancello ISTRUZIONI PER L’USO ........... a. Utilizzo del videocitofono CARATTERISTICHE TECNICHE ........a. Monitor b. Alimentazione c. Telecamera OPZIONI ................ASSISTENZA TECNICA: - GARANZIA ......MISURE DI SICUREZZA ........... 642278 - V1...
  • Page 77 7. Portaetichette. Per cambiare l’etichetta su cui è scritto il nome del residente sollevare delicatamente la protezione di plastica (7) servendosi di un piccolo cacciavite e inserire la nuova etichetta nel portaetichette. Il portaetichette si accende quando c’è poca luce. 642278 - V1...
  • Page 78 • Per il cablaggio fare riferimento all’etichetta presente sul retro del monitor e sul retro della telecamera. b. Collegamento di una bocchetta o di una serratura elettrica (fig. 6) Collegare direttamente ai morsetti 5 e 6 presenti sul retro della pulsantiera esterna (nessuna polarità da rispettare). N.B.: funzione attivabile solo con schermo acceso. 642278 - V1...
  • Page 79 N.B.: la funzione di apertura è attivabile solo se il display è acceso. Quando il comando viene invia- to si ha una breve interruzione dell’immagine. 7. CARATTERISTICHE TECNICHE a. Monitor • Alimentazione: 17 V • Consumo: 25,5 W • Schermo 4” (11 cm). • Risoluzione: 480 x 275 pixel • Misure (mm): 153,8x125x24,4 642278 - V1...
  • Page 80 • Installazione • I fili che collegano il monitor alla suoneria pulsantiera esterna sono invertiti (1 e 2) Se necessario, consultare il nostro sito tecnico: 0 892 350 069 Service 0,35 € / min + prix appel 642278 - V1...
  • Page 81 (riparazione) dello stesso. Questo simbolo avverte l’utente finale della presenza, all’interno della scatola elettronica del prodotto, di "tensioni pericolose" non isolate abbastanza importanti da rappresentare un pericolo di elettrocuzione per le persone. 642278 - V1...
  • Page 84 GB - Don’t throw away batteries P - Não junte as pilhas nem os aparelhos D - Verbrauchte Batterien und nicht mehr or out-of-order products with que já não se usam com o lixo caseiro. As benützte Geräte sind Sondermüll. Sie household waste (rubbish).
