Approvisionnement de l'air comprimé
L'approvisionnement air comprimé doit avoir une pression permanente avant le régulateur de pression de 4 - 6 bar au minimum
pour la mécanique de la tête d'impression. La pression maximale avant le régulateur de pression est 7 bars et après le
régulateur de pression 4 bars.
REMARQUE!
Un approvisionnement d'air comprimé de 4 bars est recommandé
Noter les conditions ci-dessous:
•
L'air comprimé doit être sec et sans huile.
•
Le régulateur de la pression avec manomètre doit être connecté avec un tube plastique Ø 8 mm par l'entretoise
pneumatique à l'approvisionnement air comprimé. De même manière on doit connecter le régulateur de la pression et la
mécanique d'impression par un tube plastique Ø 8 mm.
•
Positionner le régulateur de la pression le plus proche que possible de la mécanique d'impression.
•
Le régulateur de la pression ne peut utiliser que dans la direction indiquée dans le dessous. La direction (voir l'illustration
dessous) indique la voie de circulation.
•
Les tubes plastiques ne doivent pas avoir des coudes.
•
Raccourcir des tubes avec une coupe à angle droit et sans écraser le tube. Si nécessaire, utilisez des outils spéciaux
(disponible en commerce spécialisé d'équipement pneumatique).
•
Assurer une longueur courte des tubes plastiques de 8 mm.

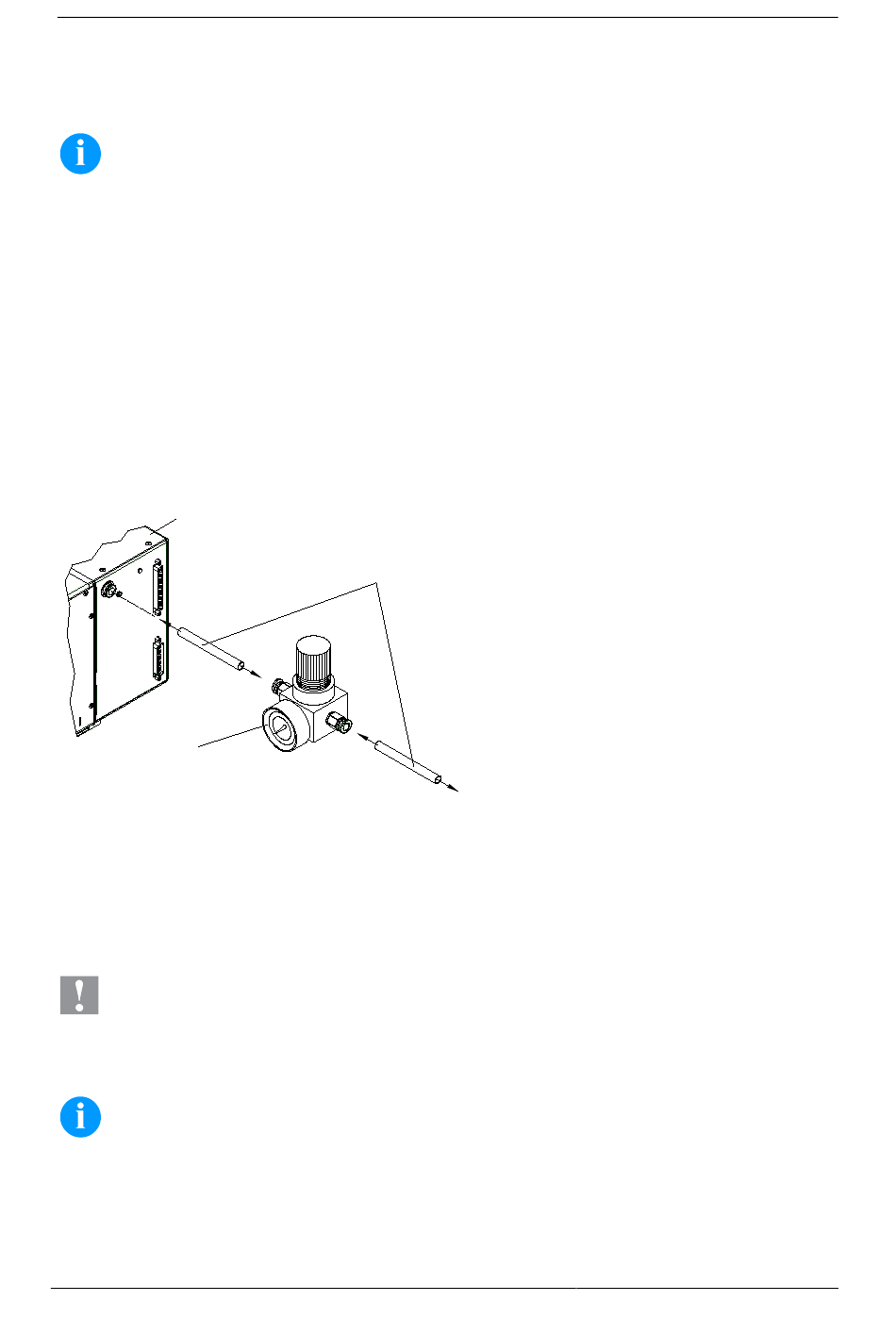

Druckmechanik
Print mechanics
Druckregler mit Manometer
Pressure regulator with manometer
Connexion à l'alimentation
Le bloc d'impression directe est équipé d'une alimentation en énergie à grand champ. Le fonctionnement avec une tension de
réseau de 110-230 V / 50-60 Hz est possible sans intervention sur l'appareil.
ATTENTION!
Endommagement de l'appareil par des électricités de démarrage non définies.
⇒
Avant le raccordement au réseau, placer l'interrupteur sur la position 'O'.
⇒
Mettre le câble dans la prise de connexion réseau.
⇒
Enfiler la fiche du câble réseau dans la prise reliée à la terre.
REMARQUE!
En cas de mise à la terre insuffisante ou défaillante, des perturbations de fonctionnement peuvent survenir.
Veiller à ce que tous les ordinateurs connectés au bloc d'impression directe ainsi que les câbles de raccordement
soient reliés à la terre.
⇒
Raccorder le bloc d'impression directe à l'ordinateur ou au réseau avec un câble approprié.
50
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
