Desembalar o módulo de impressão directa
⇒
Retirar o módulo de impressão directa do cartão.
⇒
Verificar se o módulo de impressão directa apresenta devidos ao transporte.
⇒
Retire a espuma de protecção da zona da cabeça de impressão.
⇒
Verificar o fornecimento quanto à sua integridade.
Conteúdo
•
Mecânica de impressão.
•
Electrónica de controlo.
•
Cabo de rede.
•
Cabo de ligação.
•
Mini-regulador.
AVISO!
Conserve a embalagem original para o transporte posterior.

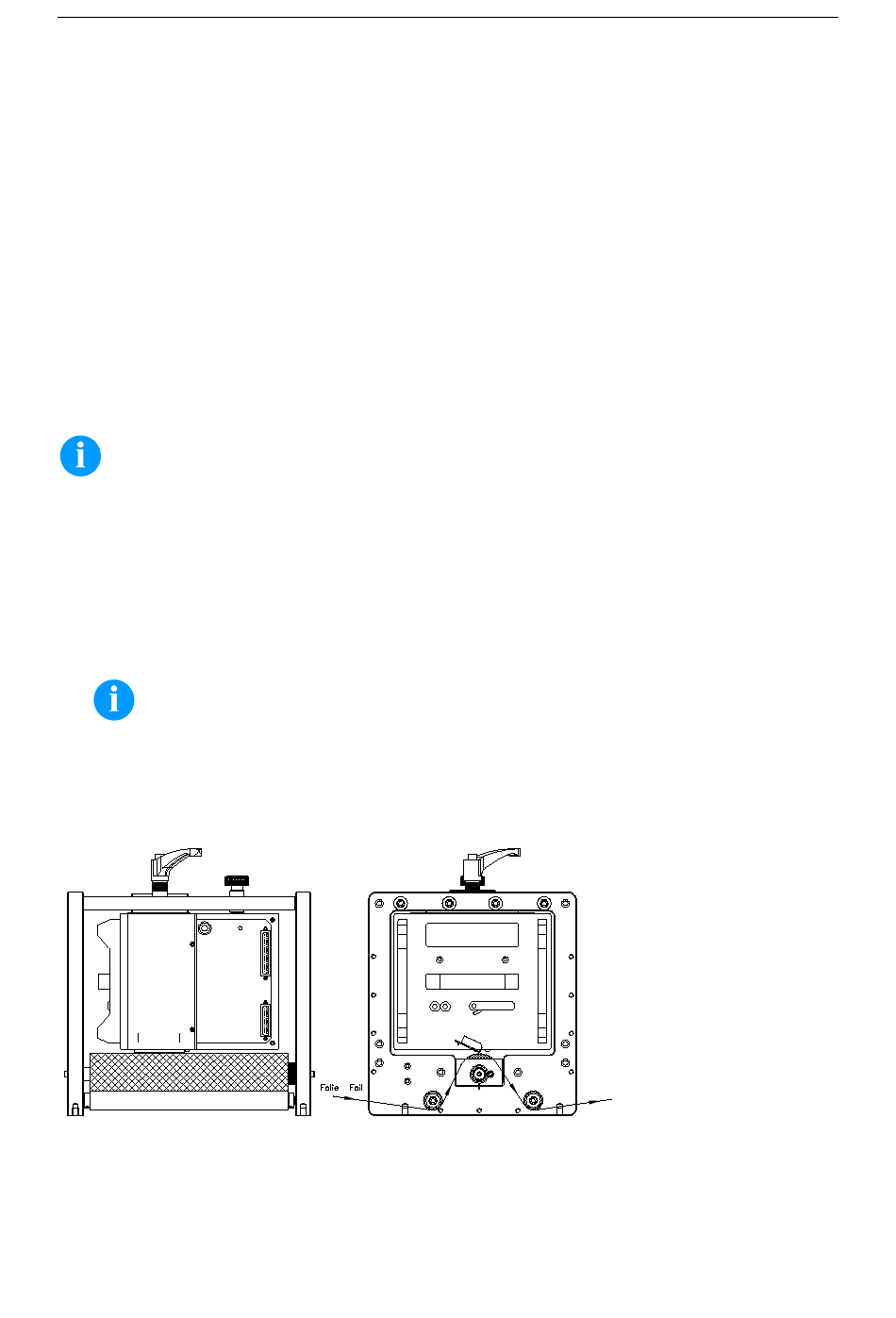

Montagem da mecânica de pressão em máquinas (montagem com estrutura)
Na parte inferior da estrutura estão montadas duas roscas M8, de cada lado, que servem para firmar a estrutura à máquina.
Adicionalmente, são fornecidas peças de união multifuncionais. Devem-se ter em atenção as seguintes directivas:
•
A profundidade máxima de aparafusamento nas roscas M8 é de 10 mm.
•
A mecânica de pressão deve ser montada com uma distância de 1 - 2,5 mm relativamente da cabeça de impressão para a
placa de contrapressão (ver imagem).
AVISO!
Recomenda-se uma distância de 2 mm.
•
São alcançados os melhores resultados de impressão quando a dureza do silicone do tambor de impressão é de aprox.
40º - 50º Shore A, ou seja, o elastómero da placa de contrapressão apresenta uma dureza de aprox. 60 ± 5 Shore A (linha
média de rugosidade Ra ≥ 3,2 mm).
•
A placa de contrapressão deve ser colocada de forma paralela relativamente ao movimento linear da película a ser
impressa e à linha de corte da cabeça de impressão. Divergências do paralelismo relativamente à linha de corte e aos
recessos na placa originam uma imagem de impressão de qualidade mais fraca nestes pontos.
Montagem da mecânica de pressão em máquinas (montagem sem estrutura)
Caso de o aparelho seja utilizado sem estrutura de montagem, o módulo de impressão pode ser fixado do lado superior com
quatro parafusos M6. A profundidade máxima de aparafusamento dos parafusos M6 é de 6 mm.
•
Manómetro.
•
Mangueira pneumática.
•
Roscagens.
•
Acessórios I/O
(contra-ficha para I/Os).
•
1 Rolo de fita de transferência.
Português
•
Rolo de cartão (vazio), pré-montado
numa bobina de fita de transferência.
•
Película de limpeza para a cabeça.
•
Documentação.
•
CD com os drivers
Dynacode II
