Desembalaje del módulo
Al sacar el módulo de impresión directa de la caja.
Controle que el módulo de impresión directa no se haya dañada durante el transporte.
Retire la espuma de proteción para el transporte del cabezal.
Compruebe que el envío está completo.

Contenido del material entregado

Mecánica de
impresión.
Unidad de control.
Cable de corriente.
Cable de conexión.
Mini-regulador.
¡NOTA!
Conserve el embalaje original para un transporte posterior.

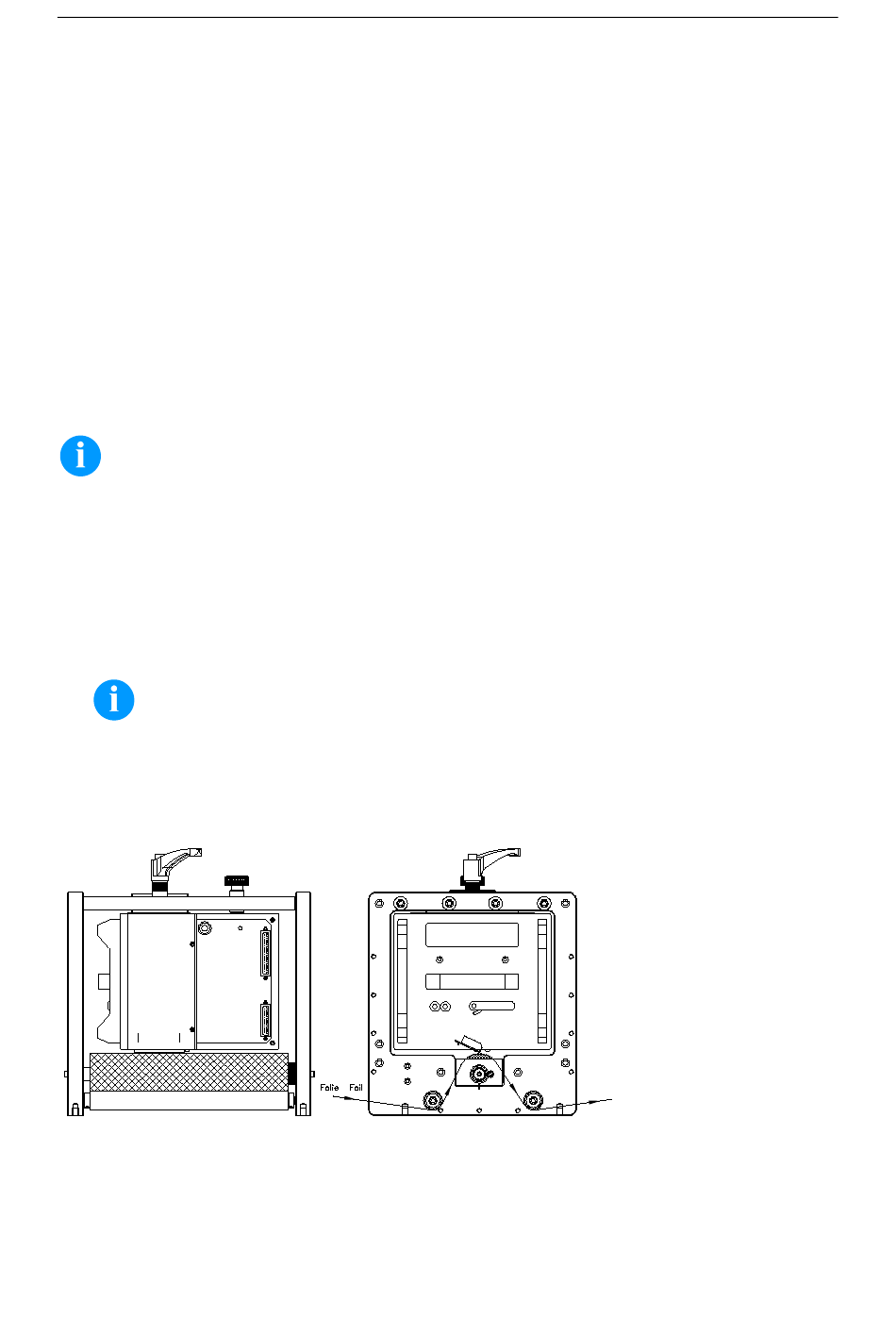

Montaje de la mecánica en máquinas (montaje con bastidor)
En la parte inferior del bastidor de montaje hay dos roscas M8 que pueden utilizarse para la fijación a la máquina. Además, se
incluyen en el suministro piezas de conexión multifunción. Hay que respetar aquí las siguientes directrices:
Las tornillos de rosca M8 se deben atornillar como máx. 10 mm.
La mecánica de impresión debe montarse con una distancia entre el cabezal de impresión y el rodillo de impresión de 1 a
2,5 mm (ver ilustración).
¡NOTA!
Recomendamos una distancia de 2 mm.
Los mejores resultados de impresión se obtienen si el rodillo de presión de silicona tiene una dureza de aprox. de 40º a
50º Shore A y/o el elastómetro de la placa de contra-presión muestra una dureza de aprox. 60 ± 5 Shore A (valores
medios de dureza Ra ≥ 3,2 mm).
El rodillo de impresión debe instalarse paralelamente al movimiento lineal del film transparente a imprimir y la línea de
contraste del cabezal de impresión. Las desviaciones en la paralelidad respecto a la línea de contraste y oquedades en el
rodillo de impresión pueden conducir a una calidad de impresión deficiente.
Montaje de la mecánica en máquinas (montaje sin bastidor)
Si el aparato se va a utilizar sin bastidor de montaje, el módulo de impresión puede fijarse con cuatro tornillos de rosca M6
desde la parte superior. Los tornillos se deberán atornillar a una profundidad máxima de 6 mm.
Manómetro.
Tubo del aire comprimido.
Empalme de tubos.
Accesorios E/S
(conector hembra por E/S).
1 rollo de cinta de transferencia.
Canuto de cinta vacío, montado sobre
eje enrollador de cinta de transferencia.
Hoja de limpieza por el cabezal.
Documentación.
CD con controladores.
Español
Dynacode II
31
