jablotron RC-60 Manual

Výrobek je vysílač a
zabezpečovacích systémů řady JA-60, 63 a 65. Může být použít i
s přijímači typu UC-216, 222, 230, 260 a 280.
Zařízení má dva aktivační vstupy (A, B) pomocí kterých je možné
vysílat ovládací instrukce. Má též sabotážní vstup, který reaguje
vysláním sabotážního signálu. Sabotážní signál se též vysílá při
nedovolené manipulaci (otevření krytu nebo utržení z montáže).
Výrobek je určen hlavně
zabezpečovacích ústředen pomocí jiných zařízení (zámkových
vypínačů, čteček karet, čipů apod.). V kombinaci s přijímači řady
UC-2xx může sloužit k různým
automatizace.
RC-60 automaticky kontroluje stav napájecích baterií.
Technické parametry
napájení
průměrná doba životnosti baterií
pracovní kmitočet
vf výkon
komunikační dosah
aktivační vstupy A a B
sabotážní vstup TMP
délka přívodních vodičů
třída prostředí II.
podmínky provozování
zařízení splňuje ČSN ETSI EN 300 220, ČSN ETS 300 683, ČSN EN 60950
Jablotron s.r.o. tímto prohlašuje, že tento ovladač RC-60 je ve
shodě se základními požadavky
ustanoveními směrnice 1999/5/ES (NV č. 426/2000Sb.).
Originál prohlášení o shodě je na
Montáž ovladače
• otevřete kryt (vtlačením západky na spodní straně snímače).
Odejměte dno krytu.
• elektronika s bateriemi je umístěna ve víku
• dno přišroubujte na vybrané místo, anténka má být orientována
vertikálně a může směřovat nahoru nebo dolu.

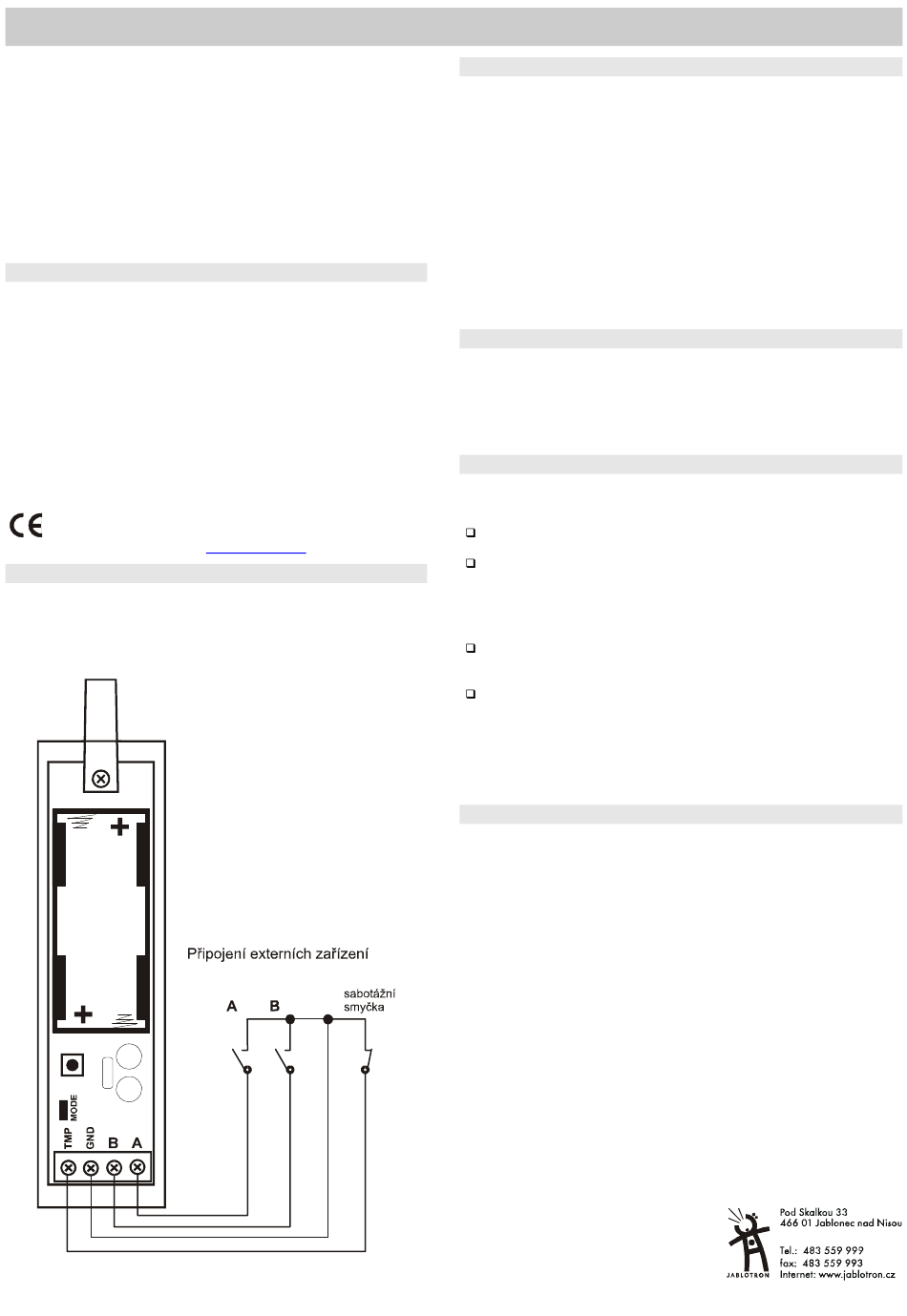

Příklad zapojení
Bezdrátový magnetický snímač JA-60N
Dálkový ovládač RC-60
používá se k ovládání bezdrátových
pro ovládání bezdrátových
aplikacím v oblasti
2x alkalická baterie AAA 1,5V
cca 1 rok
433,92 MHz
<
10 mW
až 100 m na přímou viditelnost
ovládají se spínáním s GND
reaguje na rozpojení od GND
max 0,5 m
vnitřní všeobecné (-10 až +40 °C)
ČTÚ GL 30/R/2000
a dalšími příslušnými
www.jablotron.cz v sekci poradenství
Zapojení přívodních vodičů
Ovládač má celkem 4 zapojovací svorky:
TMP – rozpojením od svorky GND vyšle tento vstup signál sabotáže (shodný
jako při otevření krytu). Pokud vstup nepoužijete propojte jej trvale se svorkou
GND.
A – aktivační vstup, reaguje na spojení se svorkou GND. Při spojené propojce
MODE vysílá signál ZAJISTI
B – aktivační vstup, reaguje na spojení se svorkou GND. Při spojené propojce
domovní
MODE vysílá signál ODJISTI
GND – společná svorka
Aktivační vstupy je možné ovládat klasickým kontaktem, nebo elektronickým
spínacím prvkem.
Upozornění: vedení ke vstupům ovladače nesmí být delší než 0,5 m. Přívody
se doporučují krouceným párem nebo stíněným vodičem.
Přiřazení ovladače k přijímači
Před vložením baterií do RC-60 si nejprve prostudujte instalační manuál
přijímací jednotky.
K ústřednám řady JA-60, 63 a 65 se ovladač přiřazuje v učícím módu
ústředny zapojením baterií do ovladače.
K přijímačům řady UC-2xx se ovladač přiřazuje buď zapojením baterií, nebo
aktivací vstupu při zapojených bateriích (viz. manuál příslušného přijímače).
Funkce ovladače
Propojka MODE umožňuje volit jeden z následujících režimů:
Propojka MODE spojena - základní režim:
Chvilkové či trvalé spojení svorky A s GND vyšle signál ZAJISTI.
Odpojení od GND nevyvolá žádnou reakci.
Chvilkové či trvalé spojení svorky B s GND vyšle signál ODJISTI.
Odpojení od GND nevyvolá žádnou reakci.
Tento režim je vhodný k ovládání systémů JA-6x i přijímačů UC-2xx.
Propojka MODE rozpojena - stavový a pulzní vstup:
Spojení svorky A s GND vyšle signál ZAJISTI. Odpojení od GND
vyšle signál ODJISTI. Svorka A tedy funguje jako stavový vstup
(přijímač sleduje stav tohoto vstupu).
Chvilkové či trvalé spojení svorky B s GND vyšle signál PANIC.
Odpojení od GND nevyvolá žádnou reakci.
Upozornění:
•
Zařízení nereaguje na změny stavu na vstupech kratší než 100 ms.
•
Stav propojky MODE se čte až při uzavření krytu (zklidnění
sabotážního vstupu).
Kontrola stavu baterií a jejich výměna
Ovládač kontroluje automaticky stav baterií a pokud se přiblíží jejich vybití,
informuje přijímač (ústřednu) o potřebě výměny baterií. K výměně baterií by
mělo dojít co nejdříve (do 1 týdne).
Přijímače UC-222, 230 požadavek výměny baterií nesignalizují.
Před výměnou baterií musí být přijímač signálu (ústředna) převeden
do stavu ve kterém je přípustné otevření ovládače. Používejte výhradně
značkové alkalické baterie typ AAA.
Poznámka: Po použití baterie (akumulátor) nevhazujte do koše, ale
odevzdejte do sběrného místa. Přesto, že výrobek neobsahuje žádné
škodlivé materiály, po skončení životnosti ho doporučujeme nevhazovat
do odpadků, ale předat prodejci nebo přímo výrobci.
