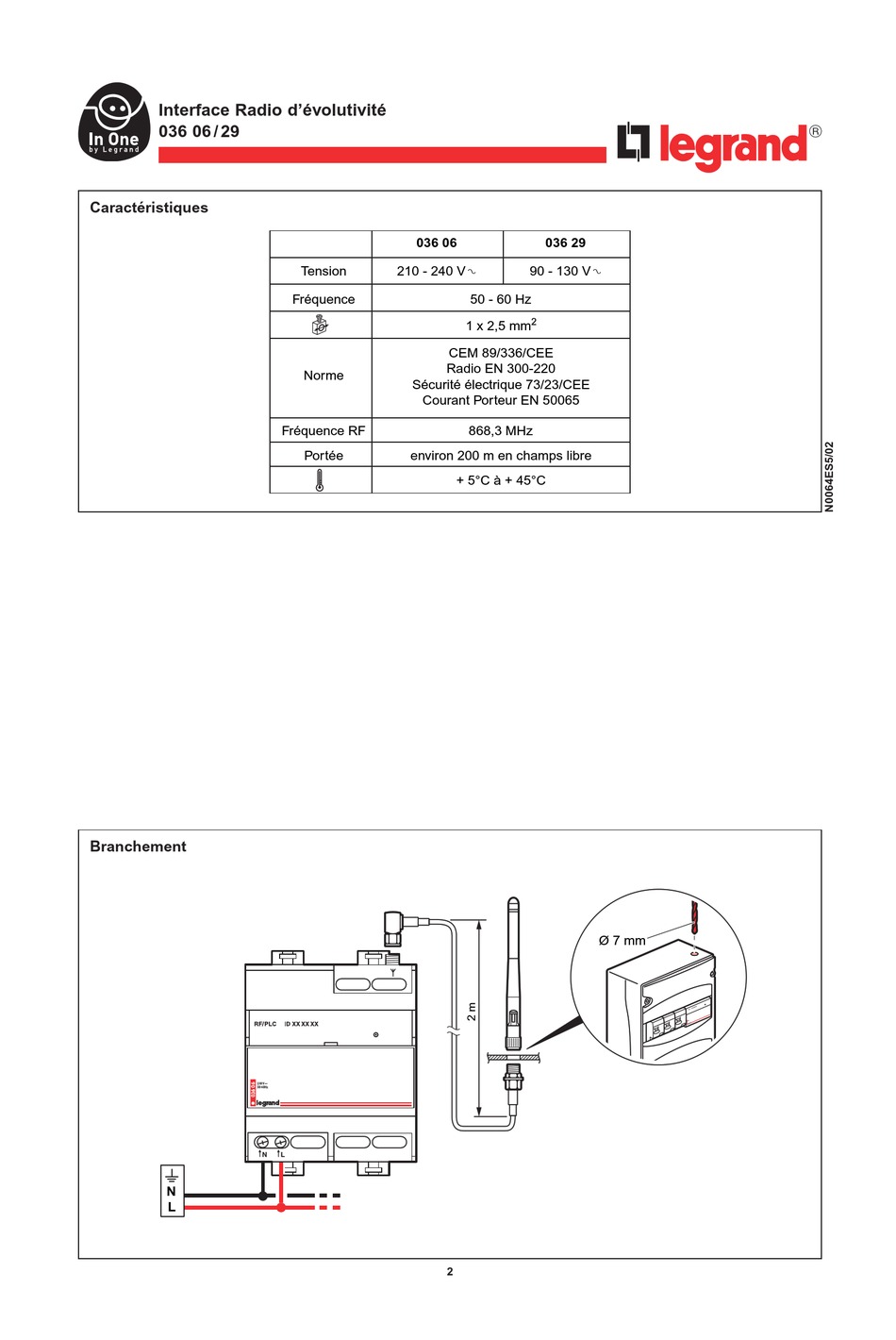

Interface Radio d'évolutivité
036 06 / 29
Caractéristiques
Branchement
N
L
036 06
Tension
210 - 240 V
Fréquence
CEM 89/336/CEE
Radio EN 300-220
Norme
Sécurité électrique 73/23/CEE
Courant Porteur EN 50065
Fréquence RF
Portée
environ 200 m en champs libre
2
036 29
±
±
90 - 130 V
50 - 60 Hz
2
1 x 2,5 mm
868,3 MHz
+ 5°C à + 45°C
Ø 7 mm
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for LEGRAND 036 06
Summary of Contents for LEGRAND 036 06
- Page 1 Interface Radio d’évolutivité 036 06 / 29 Caractéristiques 036 06 036 29 ± ± Tension 210 - 240 V 90 - 130 V Fréquence 50 - 60 Hz 1 x 2,5 mm CEM 89/336/CEE Radio EN 300-220 Norme Sécurité électrique 73/23/CEE Courant Porteur EN 50065 Fréquence RF...
- Page 2 Description N° d'identification Antenne Média de communication PLC => Courant porteur RF => Radiofréquence Fonctionnement L’interface radio d’évolutivité permet la communication des produits radio et courant porteur : - réception des ordres PLC (courant porteur) et émission des ordres en radio, - réception des ordres radio et émission des ordres en PLC (courant porteur).
- Page 3 Radio extension interface 036 06 / 29 Characteristics 036 06 036 29 ± ± Voltage 210 - 240 V 90 - 130 V Frequency 50 - 60 Hz 1 x 2.5 mm EMC 89/336/CEE Radio EN 300-220 Standards Electrical safety 73/23/CEE...
-
Page 4: Operation
Description Identification No. Antenna Communication media PLC => Mains borne signalling RF => Radio frequency Operation The Radio extension interface enables communication between radio and mains borne signalling products : - reception of PLC signals (mains borne) and retransmission of radio signals, - reception of radio signals and retransmission of PLC signals (mains borne). - Page 5 Radio-interface evolutivitei 036 06 / 29 Eigenschappen 036 06 036 29 ± ± Spanning 210 - 240 V 90 - 130 V Frequentie 50 - 60 Hz 1 x 2,5 mm EMC 89/336/CEE Radio EN 300-220 Norm Elektrische beveiliging 73/23/CEE...
- Page 6 Beschrijving Identificatienummer Antenne Communicatiemiddelen PLC => Draaggolf RF = Radio Frequentie Werking Met de radio-interface evolutiviteit is communicatie mogelijk tussen de radio en draaggolfproducten : - ontvangst PLC-orders (draaggolf) en uitzending van radiogolven, - ontvangst radio-orders en uitzending van PLC-orders (draaggolf). Deze interface werkt zodra hij is aangesloten op het elektriciteitsnet.
- Page 7 Funk- Schnittstelle 036 06 / 29 Technische Daten 036 06 036 29 ± ± Spannung 210 - 240 V 90 - 130 V Frequenz 50 - 60 Hz 1 x 2,5 mm EMC 89/336/EEC Funk EN 300-220 Standards Electrical safety 73/23/EEC EN 50065 Übertragungsfrequenz...
- Page 8 Produktbeschreibung Identifikationsnummer Antenne Technologie PLC => Power Line Communication RF => Funk Übertragung Beschreibung Zur bi-direktionalen Übersetzung und Verbindung von Funksignalen (RF) und PLC Signalen (netzgebunden). PLC und Funk Geräte können untereinander kommunizieren und Datentelegramme austauschen. Einbau der Schnittstelle beliebig innerhalb einer Anlage. Antennenanschluss wird empfohlen. Montage der Antenne auf Geräteoberseite.
-
Page 9: Interface Radio
Interface Radio 036 06 / 29 Características 036 06 036 29 ± ± Tensión 210 - 240 V 90 - 130 V Frecuencia 50 - 60 Hz 1 x 2,5 mm CEM 89/336/CEE Radio EN 300-220 Norma Seguridad eléctrica 73/23/CEE... - Page 10 Descripción N° de identificación Antena Medio de comunicación PLC => Corrientes portadoras RF => Radiofrecuencia Funcionamiento El interface radio permite la comunicación entre los productos radio y los productos de corrientes portadoras : - recepción de las señales PLC (corrientes portadoras) y emisión de las señales radio, - recepción de las señales radio y emisión de las señales PLC (corrientes portadoras).
- Page 11 Interface Û˘Ó‰˘·ÛÌÔ‡ PLC/RF 036 06 / 29 ÷ڷÎÙËÚÈÛÙÈο 036 06 036 29 ± ± ∆¿ÛË 210 - 240 V 90 - 130 V ™˘¯ÓfiÙËÙ· 50 - 60 Hz 1 x 2,5 mm EMC 89/336/CEE EN 300-220 ¶ÚfiÙ˘· 73/23/CEE EN 50065 ™˘¯ÓfiÙËÙ·...
- Page 12 ¶ÂÚÈÁÚ·Ê‹ ∞Ú. ·Ó·ÁÓÒÚÈÛ˘ ∫ÂÚ·›· ª¤ÛÔ ÂÈÎÔÈÓˆÓ›·˜ º¤ÚÔÓ Ú‡̷ PLC => ∞Û‡ÚÌ·ÙÔ Û‹Ì· RF => §ÂÈÙÔ˘ÚÁ›· ∆Ô interface Û˘Ó‰˘·ÛÌÔ‡ PLC/RF  ÈÙÚ¤ ÂÈ ÙËÓ Â ÈÎÔÈÓˆÓ›· ·Ó¿ÌÂÛ· Û ÚÔ˚fiÓÙ· Ù¯ÓÔÏÔÁ›·˜ RF Î·È Ù¯ÓÔÏÔÁ›·˜ PLC ¶ ¶ ¶ ¶ (ʤÚÔÓ Ú‡̷): - Ï‹„Ë PLC ÛËÌ¿ÙˆÓ (ʤÚÔÓ Ú‡̷) Î·È ·Ó·ÌÂÙ¿‰ÔÛË ·Û‡ÚÌ·ÙˆÓ ÛËÌ¿ÙˆÓ - Ï‹„Ë...
- Page 13 Kétirányú moduláris interface 036 06 / 29 Jellemzők 036 06 036 29 ± ± Feszültség 210 - 240 V 90 - 130 V Frekvencia 50 - 60 Hz 1 x 2,5 mm EMC 89/336/CEE EN 300-220 Szabványok 73/23/CEE EN 50065 Adatátviteli...
- Page 14 Leírás Azonosítási szám Antenna Kommunikációs adathordozó PLC => Vivőáram RF => Rádiófrekvencia Működés A kétirányú moduláris interface lehetővé teszi egyazon rendszeren belül PL és RF technológiával működő termékek együttműködését: - PL (vivőáramos) jelek fogadása, átalakítása és továbbítása rádió jelekként, - RF (rádiófrekvenciás) jelek fogadása, átalakítása és továbbítása PL (vivőáramos) jelekké. Az interface működésbe lép, mihelyst rácsatlakoztatjuk az elektromos hálózatra.
-
Page 15: Esquema De Ligações
Interface Rádio - LPC modular 036 06 / 29 Características 036 06 036 29 ± ± Tensão 210 - 240 V 90 - 130 V Frequência 50 - 60 Hz 1 x 2,5 mm CEM 89/336/CEE Rádio EN 300-220 Norma Segurança eléctrica 73/23/CEE... - Page 16 Descrição Nº de identificação Antena Tecnologia de comunicação PLC => Portadora de corrente RF => Radiofrequência Funcionamento Este aparelho permite a comunica• ã o entre pro dutos de tecnologia de comunicação Rádio e produtos de comunicação por portadora de corrente: - recepção das ordens em portadora de corrente (LPC) e emissão em radiofrequência.
- Page 17 RF/PLC rozhraní 036 06 / 29 Charakteristika 036 06 036 29 ± ± Napětí 210 - 240 V 90 - 130 V Frekvence 50 - 60 Hz Šířka 4 moduly EN 50065 EMC 89/336/EEC Normy Radio EN 300-220 Electrical safety 73/23/EEC Rádiová...
- Page 18 Popis Identifikační číslo Anténa Způsob komunikace PLC-Power Line Control (komunikace po napájecích kabelech) RF => Rádiová komunikace Funkce RF/PLC rozhraní zprostředkovává komunikaci mezi RF a PLC produkty. - příjímá signály PLC, převádí je a vysílá v podobě RF signálu, - příjímá RF signály, převádí je a vysílá v podobě PLC signálu. RF/PLC rozhraní...
- Page 19 Ñ‚ÛÒÚÓÓÌÌËÈ ‡‰ËÓËÌÚÂÙÂÈÒ 036 06 / 29 íÂıÌ˘ÂÒÍË ı‡‡ÍÚÂËÒÚËÍË 036 06 036 29 ± ± ç‡ÔflÊÂÌË 210 - 240 Ç 90 - 130 V ó‡ÒÚÓÚ‡ 50 - 60 Ɉ 1 x 2,5 mm CEM 89/336/CCE ëÓÓÚ‚ÂÚÒÚ‚Ë ꇉËÓ EN 300-220 Òڇ̉‡Ú‡Ï ùÎÂÍÚÓ·ÂÁÓÔ‡ÒÌÓÒÚ¸ 73/23/CEE I Ì.˜.
- Page 20 éÔËÒ‡ÌË à‰ÂÌÚËÙË͇ˆËÓÌÌ˚È ‹ AÌÚÂÌ̇ èÓÚÓÍÓÎ Ô‰‡˜Ë ‰‡ÌÌ˚x PLC/RF => P‡‰ËÓ˜‡ÒÚÓÚ‡ îÛÌ͈ËÓÌËÓ‚‡ÌË ꇉËÓËÌÚÂÙÂÈÒ ÒÎÛÊËÚ ‰Îfl Ò‚flÁË ‡‰ËÓÛÔ‡‚ÎflÂÏ˚ı ÛÒÚÓÈÒÚ‚ Ë PLC ÛÒÚÓÈÒÚ‚ : - ÔËÂÏ ÍÓχ̉ PLC Ë Ô‰‡˜‡ ÍÓχ̉ ÔÓ ‡‰ËÓ͇̇ÎÛ, - ÔËÂÏ ÍÓχ̉ ÔÓ ‡‰ËÓ͇̇ÎÛ Ë Ô‰‡˜‡ ÍÓχ̉ ‚ ÒÂÚ¸ ˝ÎÂÍÚÓÔËÚ‡ÌËfl. àÌÚÂÙÂÈÒ...
- Page 21 Interface Radio 036 06 Charakteristiky 036 06 036 29 ± ± Napätie 210 - 240 V 90 - 130 V Frekvencia 50 - 60 Hz 1 x 2,5 mm CEM 89/336/CEE Radio EN 300-220 Normy Bezpečnosť 73/23/CEE Superponovaný signál EN 50065...
- Page 22 Popis Identifikačné číslo Anténa Spôsob komunikácie SPS=> Superponovaný signál Radio=> Rádiová frekvencia Možnosti použitia Interface Radio/SPS umožňuje vzájomnú komunikáciu medzi prvkami SPS a Radio. príjem SPS požiadavky a vyslatie RADIO požiadavky príjem RADIO požiadavky a vyslatie SPS požiadavky. Interface je nutné pripojiť na elektrickú sieť. DECLARATION DE CONFORMITE Nous déclarons que les produits satisfont aux dispositions de :...
