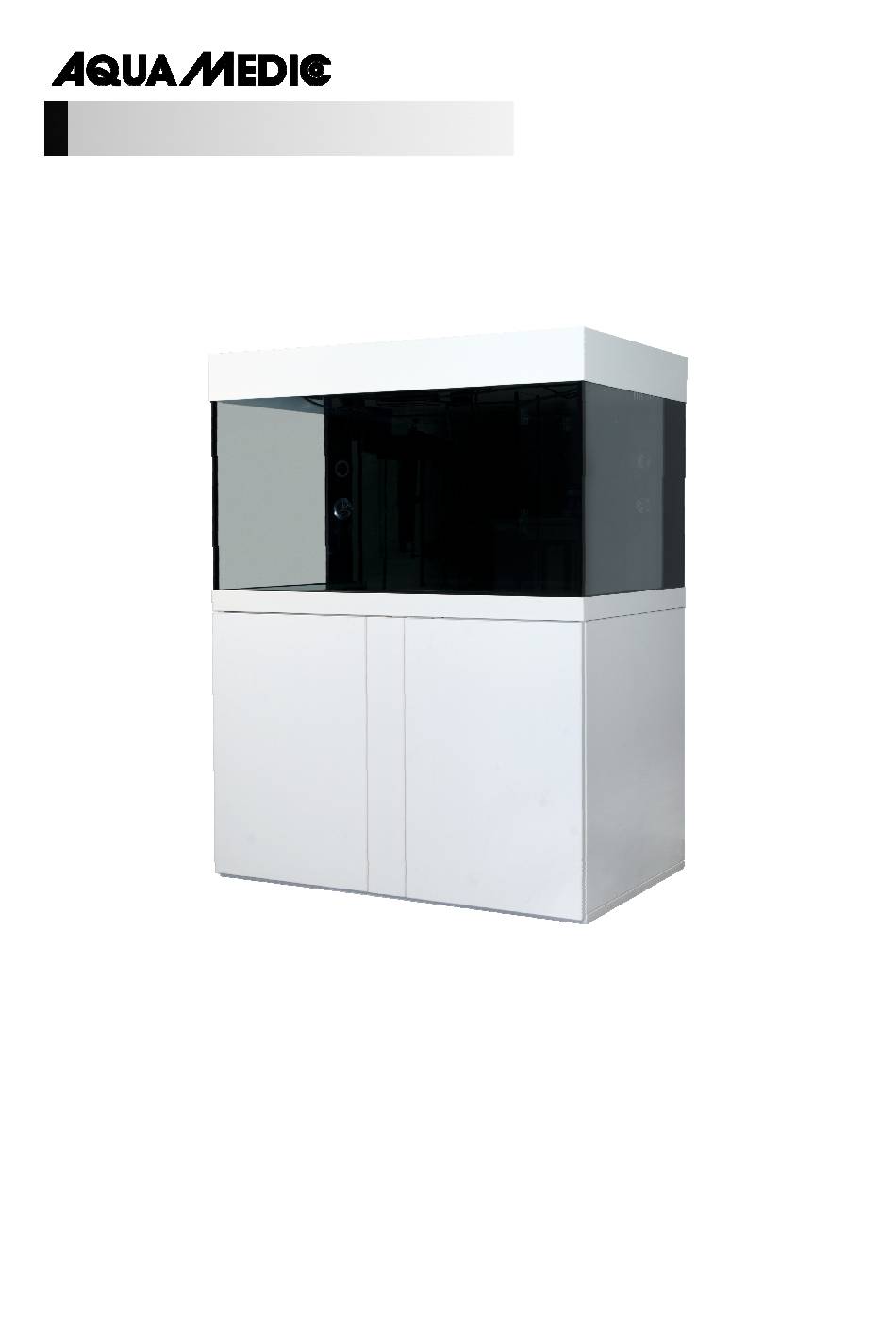

Magnifica 100
Bedienungsanleitung D
Das Meerwasseraquarium Magnifica ist ein Komplettsystem mit Unterschrank, Abschäumer,
Filteranlage und Beleuchtung.
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
__________________________________________________________________________________________
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the Magnifica 100 and is the answer not in the manual?

Questions and answers

Related Manuals for Aqua Medic Magnifica 100

Summary of Contents for Aqua Medic Magnifica 100

  • Page 1 Magnifica 100 Bedienungsanleitung D Das Meerwasseraquarium Magnifica ist ein Komplettsystem mit Unterschrank, Abschäumer, Filteranlage und Beleuchtung. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Germany __________________________________________________________________________________________...
  • Page 2 Lieferumfang Das Meerwasserkomplettsystem Magnifica besteht aus folgenden Komponenten: Magnifica 1 x Aquarium 101,5 x 66,5 x 61 cm inkl. Umrandung ● 1 x Unterschrank • 2 x Ocean Light LED 54 W • 1 x Abschäumer EVO 1000 • 1 x Rieselfilter mit DC Runner 1.2 •...
  • Page 5 Abb. 6: Schrankmontage Abb. 7: Zwei im Lieferumfang enthaltene Auflagebretter (40 x 10 cm) werden beim Magnifica mit Rückwandfilter nicht benötigt.
  • Page 6 Abb. 8: Aquarium 1. Zulaufkammer 9. Montagering 1 für EcoDrift 4.0 2. Vorfilterschwamm, herausnehmbar 10. Überlaufkamm 3. Rieselplatte 11. Strömungsrohr mit Kugelgelenk 4. Rieselfilter 12. Druckrohr Rückförderpumpe 5. Klarwasserkammer 13. DC Runner 1.2 6. Bohrung für Rücklauf 14. Filterkorb 7. Auflagegitter 15.
  • Page 7 Ersatzteilliste Art.-Nr. Bild-Nr. Artikel 507.00-9 Abb. 8, Nr. 2 Vorfilterschwamm ca. 130 x 111 x 20 mm 507.00-10 Abb. 8, Nr. 3 Rieselplatte 507.00-18 Abb. 8, Nr. 10 Überlaufkamm kpl. 100.312 Abb. 8, Nr. 13 DC Runner 1.2 521.04-62 Abb. 8, Nr. 14 Filterkorb 410.010 Abb.
  • Page 8 Beleuchtung 2 x Ocean Light LED 54 W 7.1. Technische Daten Netzanschluss: 100 - 240 VAC, 50 - 60 Hz. - 3 Watt Cree Hochleistungs-LED‘s - Gesamtlumen 7.416 - Farbtemperatur 14.000 K - Lebenserwartung der LEDs lt. Herstellerangaben ca. 50.000 Stunden - Sicherheitsspannung 24 V mit externem Netzteil Version: - Ocean Light LED 54 Watt (6 x 3 Watt blau und 12 x 3 Watt 12.000 K)
  • Page 9 Die Lüfter arbeiten wartungsfrei. Allerdings sollten sie regelmäßig gereinigt werden, insbesondere von Salzablagerungen. Die Lüfter sind einzeln auswechselbar. Tauschen Sie den defekten Lüfter nur gegen einen original Aqua Medic Lüfter aus. Nur diese sind strahlwasserfest und zum Einbau an Aquarien geeignet.
  • Page 10 Magnifica LED Operation Manual ENG The saltwater aquarium Magnifica is a complete ready to use system with a cabinet, protein skimmer, integrated internal filtration and lighting. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Germany __________________________________________________________________________________________...
  • Page 11 Product description The aquarium system Magnifica consists of the following components: Magnifica 1 x aquarium 101.5 x 66.5 x 61 cm incl. frame • 1 x cabinet • 2 x Ocean Light LED 54 W • 1 x protein skimmer EVO 1000 •...
  • Page 14 Fig. 6: Mounted cabinet Fig. 7: The two support boards (40 x 10 cm) included are not required for Magnifica with rear panel filter.
  • Page 15 Fig. 8: Aquarium 1. Inflow compartment 9. Mounting ring 1 for EcoDrift 4.0 2. Removable pre-filter sponge 10. Overflow comb 3. Trickle plate 11. Current pipe with ball joint 4. Trickle filter 12. Pressure pipe for return pump 5. Clean water compartment 13.
  • Page 16 Skimmer EVO 1000 See attached manual. 4.1. Set-up The EVO 1000 is designed for use in Aqua Medic Magnifica aquarium. In the Magnifica aquarium, the skimmer is just placed in the skimmer chamber and then, it can be started. Current pumps EcoDrift 4.0 See attached manual.
  • Page 17 Lighting system 2 x Ocean Light 54 watts 7.1. Technical Data Power requirements: 100 - 240 V AC, 50 - 60 Hz. - 3 watts high-performance LEDs - total lumen 7,416 - colour temperature 14,000 K - durability of the LEDs – according to manufacturer’s data – 50,000 hours - safety voltage 24 V with external power pack Version: - Ocean Light LED 54 watts (6 x 3 watts blue and 12 x 3 watts 12,000 K)
  • Page 18 The fans are maintenance-free. However, they should be cleaned regularly, in particular of salt depositions. The fans can be exchanged separately. Only exchange the faulty fan for an original Aqua Medic fan. Only these are resistant to spray water and suitable for the installation to aquaria. Operating the aquarium Fill the aquarium with water up to the overflow combs (approx.
