Summary of Contents for Team PR8116 TeCom-LC PMR

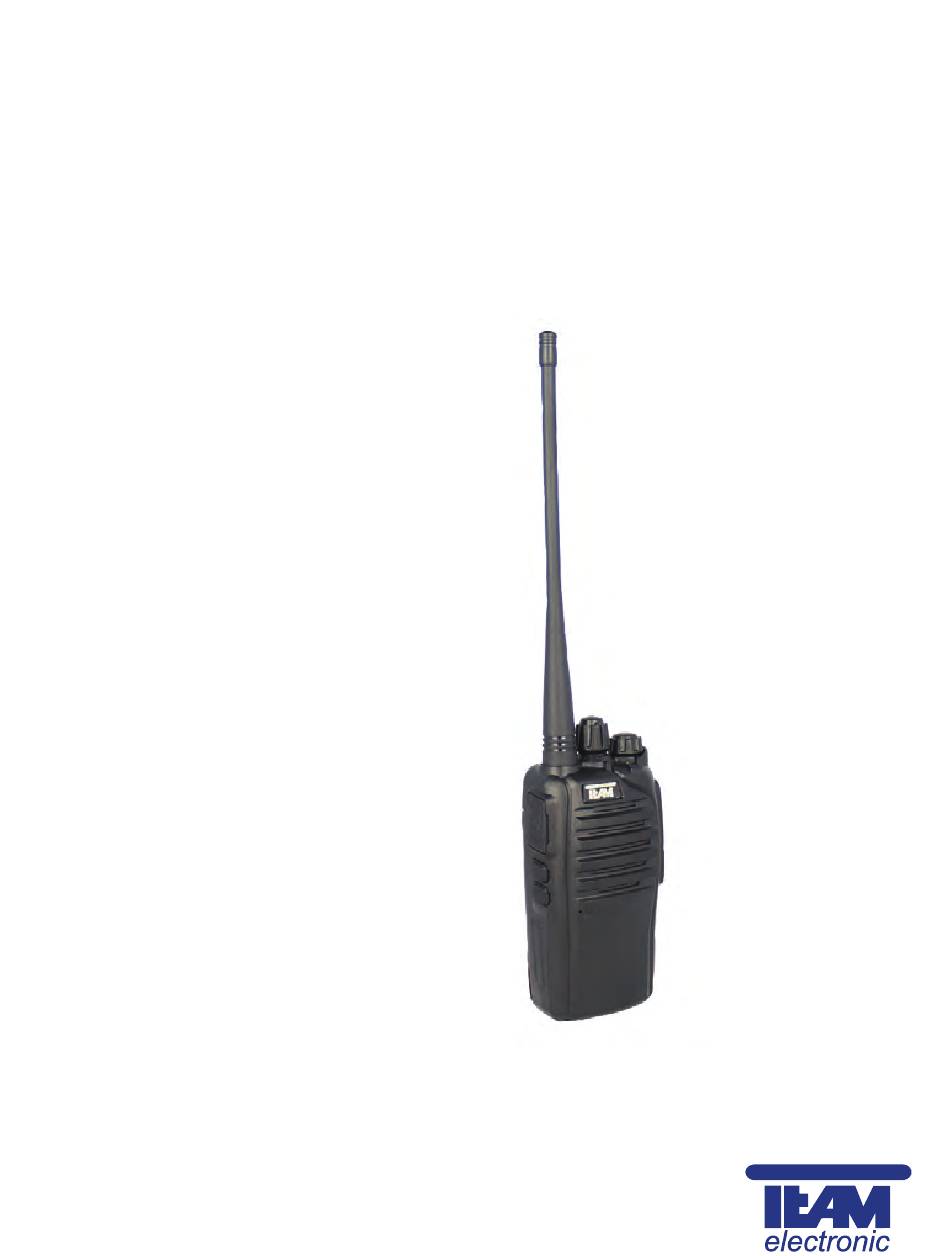

- Page 1 TeCom-LC Handfunkgerät Handheld Transceiver Transceptor Portátil FreeNet UHF-COM VHF-COM Bedienungsanleitung Manual Manual Instrucciones de Uso...
-
Page 2: Table Of Contents
Deutsch Deutsch Sehr geehrte Kundin, sehr geehrter Kunde, Inhaltsverzeichnis es freut uns, dass Sie sich für den Kauf eines TEAM TeCom-LC Handfunkgerät ent- Seite schieden haben. Um einen einwandfreien Betrieb zu gewährleisten und um die ver- ALLGEMEIN fügbaren Funktionen im vollen Umfang nutzen zu können, bitten wir Sie die Vor Inbetriebnahme nachfolgende Bedienungsanleitung vor Inbetriebnahme des Gerätes gründlich zu... -
Page 3: Allgemein
Deutsch Deutsch ALLGEMEIN Übersicht der Elemente und Funktionen Vor Inbetriebnahme > Max. Ausgangsleistung Bitte überprüfen Sie die Ware sofort beim Empfang auf Vollständigkeit gemäß der FreeNet : 500 mW : 500 mW folgenden Liste. Informieren Sie Ihren Händler sofort bei Unvollständigkeit. : 5 W : 4 W >... -
Page 4: Grundfunktionen
Deutsch Deutsch GRUNDFUNKTIONEN 1 - Antenne 2 - Ein/Aus und Lautstärke 3 - Kanalwahldrehschalter 4 - Mikrofon 5 - Lautsprecher 6 - LED Leuchte Antenne 7 - PTT-Sendetaste Hinweis: In der PMR-Version ist die Antenne fest mit dem Gerät verbunden. Bei allen 8 - Doppel-Funktionstaste PF1 anderen Versionen ist die Antenne abnehmbar. -
Page 5: Einstellen Der Lautstärke
Deutsch Deutsch Einstellen der Lautstärke TASTENFUNKTIONEN Drehen Sie den kombinierten Ein/Aus-Schalter und Lautstärkeregeler im Uhrzeiger- sinn um die Lautstärke zu erhöhen und gegen den Uhrzeigersinn um die Lautstärke PTT Sendetaste (8) zu verringern. Die Sendetaste (8) befindet sich auf der linken Geräteseite. Drücken der Sendetaste Um nach dem Einschalten die optimale Lautstärke einstellen zu können, aktivieren schaltet das Gerät in den Sendemodus. - Page 6 Deutsch Deutsch Current Channel Power Inquiry Check Power Kündigt die gewählte Sendeleistung (hoch/niedrig) an - “Low Power” (niedrige Sen- Der aktuelle Ladezustand des Akkus wird auf einer Skala von 1-10 mit den Worten deleistung) / “High Power” (hohe Sendeleistung). “Battery Capacity Remain” gefolgt von einer Zahl 1-10 angesagt. Scan / Priority Scan Call 1/2 Es werden alle für den Kanalsuchlauf aktivierten Kanäle solange ringförmig durch-...
-
Page 7: Software Funktionen
Deutsch Deutsch Signal Relation (Signal Relation) SOFTWARE FUNKTIONEN Es wird die Regel für das Öffnen der Rauschsperre beim Signalempfang festgelegt. Bei der Einstellung AND (und) müssen CTCSS/DCS Kodierung sowie die Einstellung Folgende Funktionen und Einstellungen werden per Software verwaltet. Für die PMR für die Ruftonart DTMF übereinstimmen bevor die Rauschsperre bei Signalempfang und FreeNet Varianten steht die optionale Software T-UP32 PMR-FN zur Verfügung, öffnet. -
Page 8: Kanalsuchlauf Einstellungen
Deutsch Deutsch Sprachansage (Voice Prompt) Kanalsuchlauf Einstellungen Die englische Sprachansage verkündet das Einschalten des Gerätes, den aktuellen (Scan Information) Kanal beim Ein- und Umschalten, sowie einige der Funktionen die für die Funktions- Die folgenden Einstellung bestimmen das Kanalsuchlaufverhalten beim einfachen tastenbelegung zur Verfügung stehen. -
Page 9: Dtmf
Deutsch Deutsch Priority Anmerkung: Selektivruf zwischen Geräten verschiedener Herstellern ist aufgrund ver- Beim Drücken der PTT-Taste kehrt das Gerät auf den per Software programmierten schiedener Einstellungen oft fehlerhaft bzw. nicht möglich. Es ist auf jeden Fall darauf Vorrangskanal zurück. zu achten, dass alle übereinstimmenden Einstellungen, wenn möglich gleich sind. Un- terschiedliche Laufzeiten, Verzögerungen, etc. -
Page 10: Notiz
ANSCHLUSS Das TeCom-LC verfügt über einen Motorola-kompatiblen Zubehör-Anschluss (3,5 / 2,5 mm - Stereo / Stereo), der auch für das Datenübertragungskabel zum Programmieren mit der Software T-UP32 verwendet wird. Weiteres passendes Zubehör finden Sie im aktuellen TEAM-Katalog. Technische Änderungen vorbehalten... - Page 11 English English Dear Customer, Table of Contents Thank you for buying a TEAM TeCom-LC handheld transceiver. TEAM Electronic page stands for high-quality radio communication. GENERAL To fully understand the various functions and the possible settings and to ensure the proper Scope of Delivery operation of the radio, we recommend to read this manual prior to first time use.
-
Page 12: General
English English GENERAL Overview Elements and Functions Scope of Delivery > max. tx-power Unpack the equipment carefully. We recommend you to identify the listed items be- : 500 mW fore discarding the packing material. If any items are missing or have been damaged : 5 W : 4 W during shipment, please... -
Page 13: Basic Functions
English English BASIC FUNCTIONS 1 - antenna 2 - On/Off and volume 3 - rotary channel selector 4 - microphone 5 - speaker Antenna 6 - LED Please note: by law, the antenna of the PMR version must be fixed. With all other 7 - PTT key versions the annenta can be removed. -
Page 14: Volume
English English Volume KEY FUNCTIONS Turn the combined On/Off-Volume knob (2) clockwise to increase, and counterclock- wise the decrease the volume level. PTT Key (7) To set a comfortable volume level after powering-on the radio, activate the Squelch- The PTT key (7) is located on the left side of the radio. As long as the PTT key is pushed, Off function and adjust the volume accordingly. - Page 15 English English Scan / Priority Scan Check Power All channels of the scan list are continously scanned until a signal has been detected. The actual capacity of the battery pack is announced on a scale between 1-10. Then, the scan function pauses on the channel where a signal has been detected and continues scanning once the signal ends and the Dropout Delay Time has been Call 1/2 expired.
-
Page 16: Software Functions
English English SOFTWARE FUNCTION Signal Relation Sets the squelch rule for signal reception when using DTMF and CTCSS/DCS. The following settings are managed by the optional software. T-UP32 PMR is for pro- gramming the PMR radio version. T-UP32 COM and COMII are for the commercial AND : the DTMF and the CTCSS/DCS codes of the received signal have to match radio versions UHF and VHF. - Page 17 English English Voice Prompt - voice annunciation Scan Information The english voice annunciation announces the boot up of the radio, the selected The following settings define the behavior of the scan and priority scan function. channel, as well as some functions that are are available for programming of the multi function keys.
-
Page 18: Dtmf
English English Priority Note: Selective calling between radios of different manufacturers is sometimes not sa- The radio will switch to the priority channel once the PTT key (7) is pushed, regard- tisfactory or even malfunctioning due to different settings between the radios. Please less if a signal has been detected or not. -
Page 19: Embedded Message
CONNECTOR The TeCom-LC has a Kennwood-compatible connection (3.5/2.5 mm - stereo /stereo) for ear-/microphones, headsets and the USB software data transfer cable. Accessories can be found on our web site www.team-electronic.de. Technical data subject to change without notice. - Page 20 Español Español Estimado cliente, Tabla de contenidos Muchas gracias por comprar nuestro transceptor portátil TEAM TeCom-LC. TEAM Elec- tronic es sinónimo de radiocomunicaciones de alta calidad. página Para comprender totalmente las diferentes funciones y los posibles ajustes y para ase-...
-
Page 21: General
Español Español GENERAL Visión general de elementos y funciones Embalaje > Potencia máx. TX Desembale el equipo con cuidado. Por favor, compruebe que estén todos los ele- PMR : 500 mW mentos de la lista antes de desechar el embalaje. Si le falta alguno de ellos o viene VHF : 5 W UHF : 4 W dañado, póngase en contacto inmediatamente con el proveedor. -
Page 22: Funciones Básicas
Español Español 1. Antena Clip para cinturón 2. Encender / Apagar y volumen Para el montaje de la pinza para el cinturón en la parte posterior de la radio, por favor, utilice 3. Selector rotativo de canales sólo los tornillos que le suministramos. 4. -
Page 23: Teclas Multifunción
Español Español TECLAS DE FUNCION Scan / Priority Scan Todos los canales de la lista de escaneo son continuamente escaneados hasta que Botón PTT (7) se detecta una señal. Entonces, la función escaneo se detiene en el canal donde la Está... -
Page 24: Funciones Por Software
Español Español Check Power FUNCIONES DE SOFTWARE Anuncia la capacidad de la batería en una escala entre 1 y 10. Los siguientes ajustes son gestionados por el software opcional. T-UP32 PMR es el Call 1/2 software de programación para el equipo PMR. T-UP32 COMII son para los equipos Se transmitirá... - Page 25 Español Español Signal relation Voice Prompt – voice annunciation Asigna la regla del squelch para la recepción de señales cuando usa DTMF y Los anuncios por voz (en inglés) anuncian el arranque del transceptor, el canal se- CTCSS/DCS. leccionado así como algunas funciones que están disponibles para programar las AND: el DTMF y los códigos CTCSS/DCS de la señal recibida tienen que coincidir teclas multifunción.
- Page 26 Español Español Información escaneo Priority La radio cambiará al canal prioritario una vez se pulse PTT, independientemente Priority (activate priority scan) de si se ha detectado alguna señal o no. None / Fixed / Selected Priority + Talk Back El canal prioritario puede ser fijo o cambiante. El canal fijo es definido con el ajuste Si la función SCAN se detiene en un canal ocupado y se pulse PTT dentro del tiempo Priority Channel y el canal cambiante siempre es canal actual seleccionado.
-
Page 27: Dtmf
Español Español Embedded Message Nota: Llamadas selectivas entre radios de diferentes fabricantes a veces no son satisfac- Se puede componer y guardar en la radio un mensaje compuesto de un máximo de torias o incluso no funcionan correctamente debido a diferentes ajustes entres radios. 64 símbolos. -
Page 28: Especificaciones
50 CTCSS (Hz) Technische Daten / Specifications / Especificaciones 67.0 94.8 131.8 171.3 203.5 Frequenz Bereich / Frequency Range : 450 - 470 MHZ 69.3 97.4 136.5 173.8 206.5 Rango de Frecuencia : 136 - 174 MHz 71.9 100.0 141.3 177.3 210.7 VHF II... - Page 29 WEEE - Reg. Nr. DE 91930360 8 ( EAR ), 50635 ( ERA ) GRS-Nr. 10001374 DSD 2617305, ARA 2284 TEAM Electronic GmbH Bolongarostrasse 88; D-65929 Frankfurt am Main, Germany phone ++49 / 69 / 300 950 0 - fax ++49 / 69 / 31 43 82 www.team-electronic.de - team-electronic@t-online.de...
