Jung MK-POF-UAE-REG Quick Start Manual

GB
Media converter 1-gang

Safety Instructions

Electrical equipment may only be installed and
fitted by electrically skilled persons.
Serious injuries, fire or property damage possib-
le. Please read and follow manual fully.
In order to fulfil the general safety regulations
of telecommunication systems and to avoid
interference, the DIN VDE0100 Part 520 and the
prEN 50174-2:1998, sections 5.4 and 5.5 have to
be followed. A physical separation or suitable
separating pieces shall be provided (distance or
shielding).
These instructions are an integral part of the pro-
duct, and must remain with the endcustomer.
Fitting and electrical connection
DANGER!
Electrical shock when live parts are touched.
Electrical shocks can be fatal.
Before working on the device, disconnect the po-
wer supply and cover up liveparts in the working
environment.
Fitting the device

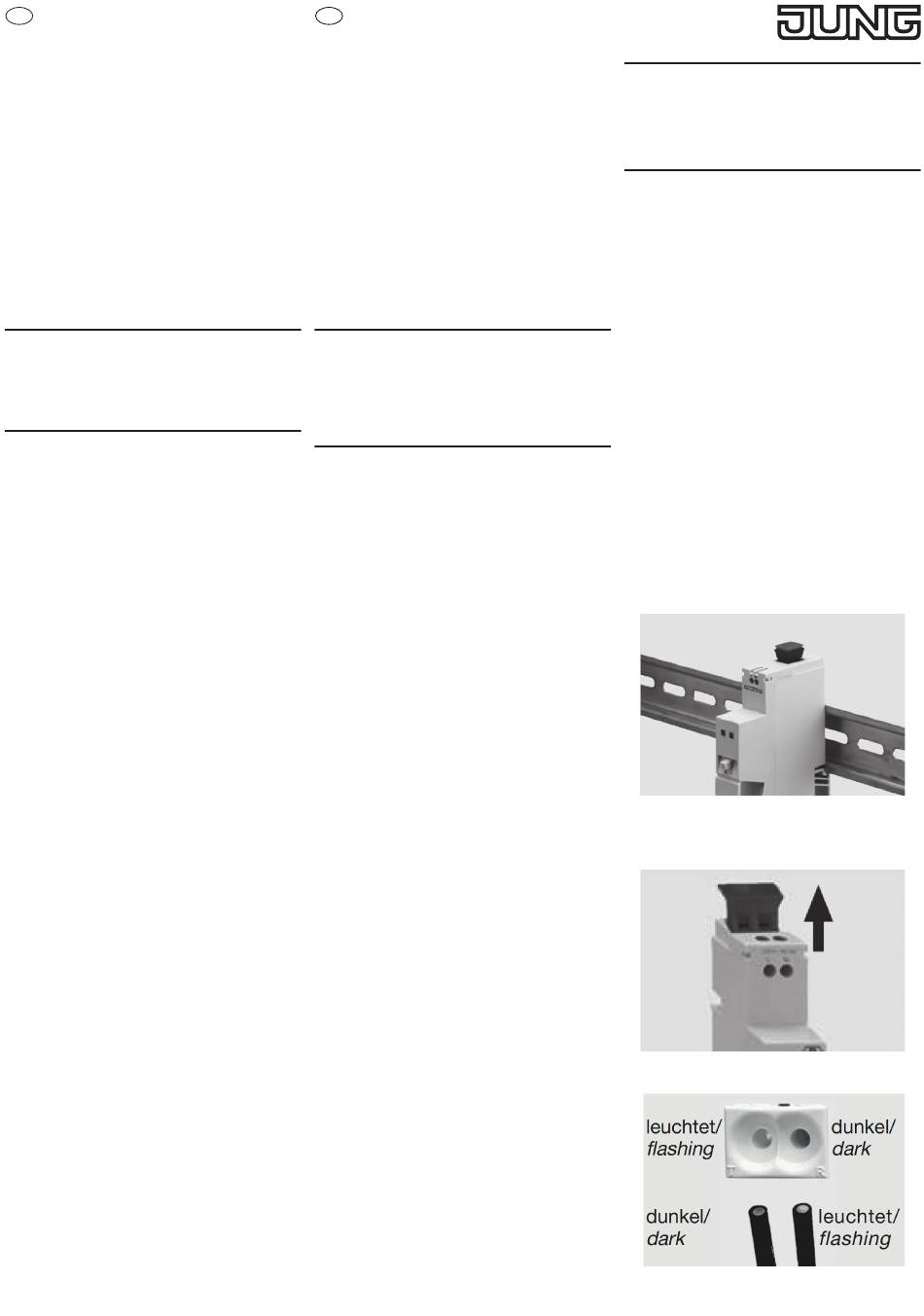

• Mount device on DIN rail. (Fig. 1)
Cutting and connecting the POF-cable
After having laid the POF-cable shorten it as descri-
bed below:
1. Cautiously split the cable down the middle for
approx. 30 mm and make sure that there is no
unevenness on the coating which could hinder
the inserting of the cable.
2. Insert the cable into the POF cutting tool and cut
it by pressing the blade.
3. Make sure that both wires are equally long.
4. Open the POF terminal by slightly pulling it out
and remove the red protection cap (Fig. 2).
5. Insert the POF-cable. Make sure that it is pushed
all the way up to the stop in order to guarantee a
safe connection.
6. Close the POF terminal by pushing it into the
opening of the device thus fastening the cable.
Connecting of the power supply.
1. To install the power supply to the Media converter
2. Remove dust cover and connect your Ethernet
devices (PC, router,set top box e. g.) up to the
RJ45 terminal jack via the enclosed patchcables.
3. Mark labelling strip and place under the cover
When connecting the POF-cable make sure to insert
the bright wire into the dark (not bright) terminal and
the dark (not bright) wire into the bright terminal
(Fig. 3).

Technical Data

Power supply:
Power consumption:
Operation temperature:
Transmission rate:
Transmission length: 70 m with POF 2.2 mm
Electrical data connection:
Optical data connection:
Wave length:
Accessories
Power supply
D
Medienkoppler REG 1fach
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen
nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschä-
den möglich. Anleitung vollständig lesen und
beachten.
Um die allgemeinen Sicherheitsbestimmungen
für Fernmeldeanlagen zu erfüllen und um Stör-
beeinflussungen zu vermeiden, muss die DIN
VDE 0100 Teil520 bzw. die prEN 50174-2:1998,
Abschnitte 5.4 und 5.5 beachtet werden: Eine
physische Trennung oder geeignete Trennstege
sind vorzusehen (Abstand oder Schirmung).
Diese Anleitung ist Bestandteil des Produktes
und muss beim Endkunden verbleiben.
Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsfüh-
render Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und span-
nungsführende Teile in der Umgebung abde-
cken!
Gerät montieren
• Gerät auf Hutschiene montieren (Bild 1).
Zuschneiden und Anschließen des POF-Kabels
Nach dem Verlegen des POF-Kabels gehen Sie
folgendermaßen vor:
1. Trennen Sie das Kabel in der Mitte ca. 30 mm
vorsichtig auf und achten Sie darauf, dass keine
Unebenheiten des Mantels das Einführen des
Kabels behindern können.
2. Führen Sie es in das POF-Schneidewerkzeug ein
und schneiden Sie es durch Druck auf die Klinge
ab.
3. Achten Sie darauf, dass beide Adern gleich lang
sind.
4. Öffnen Sie die POF-Klemme durch leichtes Zie-
hen am schwarzen Anschluss und entfernen Sie
die rote Schutzkappe (Bild 2).
5. Führen Sie das POF-Kabel ein und achten Sie
darauf, dass es bis zum Anschlag geschoben
wird, um eine sichere Verbindung zu gewährleis-
ten.
6. Schließen Sie die POF-Klemme, indem Sie den
schwarzen Anschluss zum Fixieren des Kabels in
die Geräteöffnung schieben.
Anschließen der Netzspannung
1. Schließen Sie die Spannungsversorgung an den
Medienkoppler
2. Öffnen Sie die Staubschutzklappe und schließen
Sie Ihre Ethernet-Geräte (z. B. PC, Router, Set-
Top-Box) über Patchkabel am RJ45-Anschluss
an.
3. Beschriften Sie den Einleger und setzen ihn unter
der Abdeckung ein.
Achten Sie beim Anschluss des POF-Kabels darauf,
dass die leuchtende Ader in die nicht leuchtende
(dunkle) Klemme und die nicht leuchtende Ader in
die leuchtende Klemme gesteckt wird (Bild 3).
Technische Daten
8-24 V DC Nennspannung:
8-12 V AC
0,9 W Leistungsaufnahme:
-5 to +45 °C Betriebstemperatur:
100 Mbit/s Übertragungsgeschwindigkeit:
Übertragungslänge:
RJ45 Elektrischer Datenanschluss:
2.2 mm Duplex POF Optischer Datenanschluss:
660 nm typical Wellenlänge:
Zubehör
NT1220 REG VDC Spannungsversorgung 24 V
Medienkoppler REG 1fach
Art.-Nr.: MK-POF-UAE-REG
Kurzbedienungsanleitung/Quick Guide
ALBRECHT JUNG GMBH & CO. KG
Volmestraße 1
58579 Schalksmühle
Telefon: +49.23 55.8 06-0
Telefax: +49.23 55.8 06-2 04
kundencenter@jung.de
www.jung.de
Bild 1
Bild 2
8-24 V DC
8-12 V AC
0,9 W
-5 bis +45 °C
100 Mbit/s
70 m mit POF 2,2 mm
RJ45
2,2 mm Duplex POF
660 nm typisch
NT1220 REG VDC
Bild 3
293740 Stand 04.07.2014
