Anleitung 2-Draht Sender-Empfänger
D

Anschluss

anSCHluSS
2.
2.1. Stromversorgung

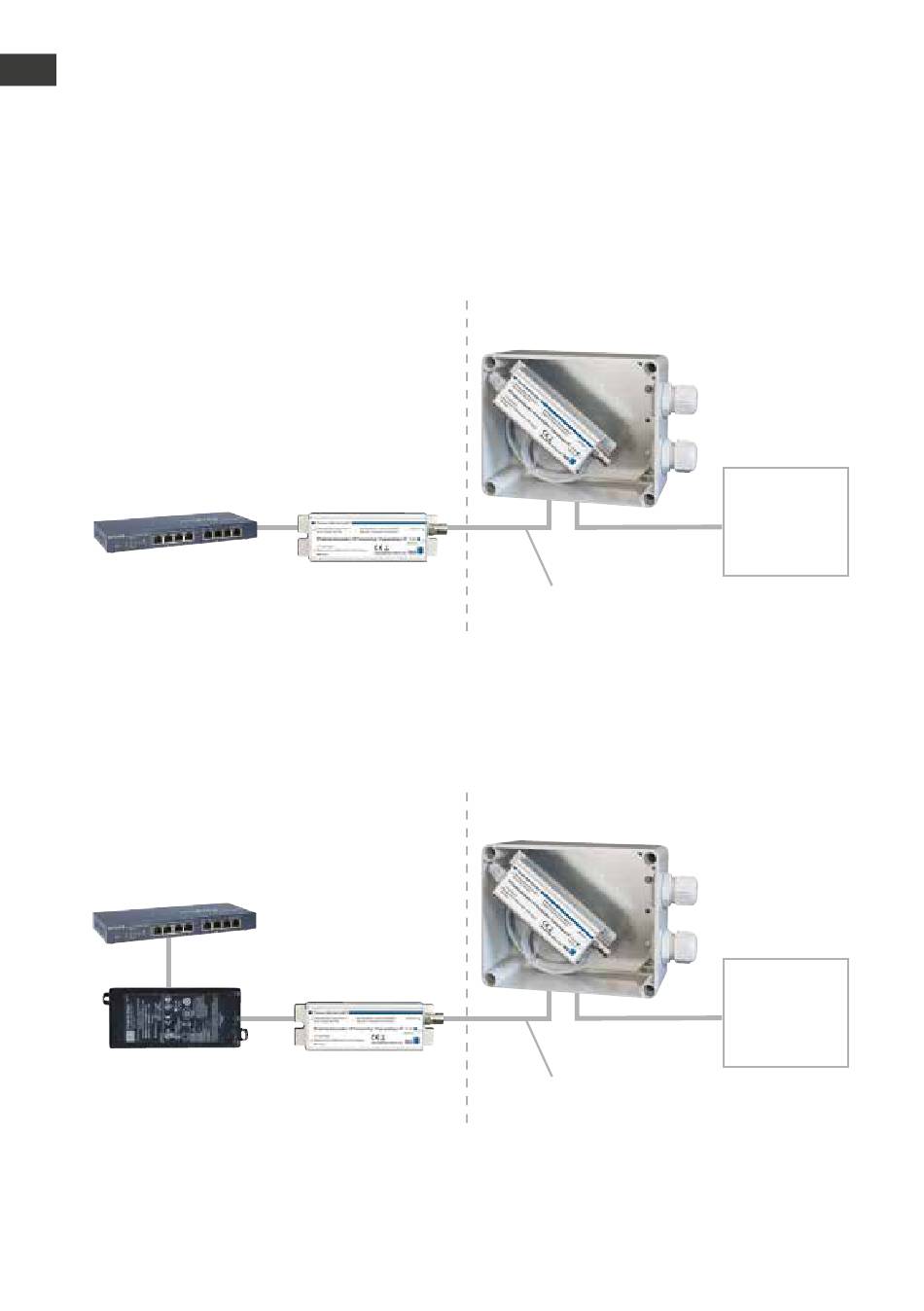

Mittels PoE-Switch (nach IEEE802.3at)

PoE Switch nach
IEEE802.3at (33,6 W)
Der IEEEE802.3at-fähige Switch versorgt den 2-Draht-Empfänger mit Spannung. Dieser über-
trägt sowohl die Daten als auch die Energie über 2 Drähte zum Sender, welcher ohne weitere
Stromversorgung das PoE-fähige Endgerät mit Spannung versorgt.

Mittels PoE-Injektor

Switch
PoE nach IEEE802.3at
(33,6 W)
Ein PoE-Injektor nach IEEE802.3at wird eingeschleift, um Sender, Empfänger und PoE-fähiges
Endgerät mit Spannung zu versorgen.
6
innen
2-Draht-Empfänger
innen
2-Draht Empfänger
außen
100 m YSTY,
200 m Coaxial
außen
100 m YSTY,
200 m Coaxial
2-Draht-Sender
IP-Endgerät,
PoE nach
IEEE802.3af
(15,6 W)
2-Draht Sender
IP-Endgerät,
PoE nach
IEEE802.3af
(15,6 W)
