Die folgenden Anweisungen helfen Ihnen,
Ihre KVM series2-Adapter einfach
einzurichten.
Sehen Sie bei Fragen in der Installations-
und Bedienungsanleitung nach.
Das KVM series2-Adaptermodul
Das KVM series2-Adaptermodul ist ein Bestandteil des
KVM series2-Systems und hilft, den Verkabelungsaufwand
erheblich zu reduzieren. Sie können zwischen PS/2-,
USB- und Sun-Kabeloptionen wählen. Mit dem KVM
series2-Adaptermodul werden Tastatur-, Monitor-
und Maus-Signale eines Servers durch ein einziges
CAT 5-Kabel (bis zu 30 Meter Länge) an Ihre Einheit
angepasst.
Das KVM series2-Adaptermodul wird mit Strom aus
dem Server gespeist und unterstützt die „Keep Alive"-
Funktion. Hierdurch kann Ihr Server ordnungsgemäß
arbeiten, egal ob er an die KVM series2-Einheit
angeschlossen ist oder nicht.
Tipp zur Störungsbeseitigung
Stellen Sie sicher, dass Ihr Server hochgefahren ist, bevor
Sie mit Ihrem KVM series2-System arbeiten. Wenn
Sie nicht über OSCAR auf Ihren Server zugreifen können,
überprüfen Sie Ihre Kabelverbindungen oder tauschen
Sie das KVM series2-Adaptermodul gegen ein neues
Modul aus.
Optimale Bildschirmaufl ösung
Beschränken Sie die Länge der Kabel zwischen Switch
und angeschlossenen Servern auf 15 Meter, um die
optimale Bildschirmaufl ösung von 1280 x 1024 zu
erzielen. Kabellängen von mehr als 15 Metern schränken
die Bildschirmaufl ösung ein.
Max.
1280x1024
1024x768
Kabellänge
bei 85 Hz
bei 85 Hz
3 Meter
Unterstützt
Unterstützt
15 Meter
Unterstützt
Unterstützt
30 Meter
Den KVM series2-Adapter an Ihre
1
Einheit anschließen
Wählen Sie einen der verfügbaren, mit 1-16 bezeichneten
Ports auf der Rückseite Ihrer Einheit aus. Stecken Sie
das eine Ende des CAT 5-Kabels in einen nummerierten
Fujitsu Technology Solutions GmbH, User Documentation, 33094 Paderborn, Deutschland • Email - manuals@ts.fujitsu.com • Online - http://ts.fujitsu.com/support
Alle verwendeten Hardware- und Softwarenamen sind Marken ihrer entsprechenden Hersteller.
Schnellinstallationsanleitung
KVM series2-Adapter
KVM series2-Adaptermodul
Port und das andere Ende in den RJ45-Anschluss eines
KVM series2-Adaptermoduls.
800x600
bei 85 Hz
Einen Server an einen KVM series2-
2
Adapter anschließen
Unterstützt
Unterstützt
Schließen Sie die VGA-Monitor-, die Tastatur- und die
PS/2-Mausstecker des KVM series2-Adaptermoduls
Unterstützt
an die entsprechenden Ports auf der Rückseite eines
Servers an. Wiederholen Sie dieses Verfahren für alle
Server, die an die KVM series2-Einheit angeschlossen
werden sollen.
HINWEIS:
Zur Verwendung mit zertifizierter
Informationselektronik (I.T.E.) zugelassen.

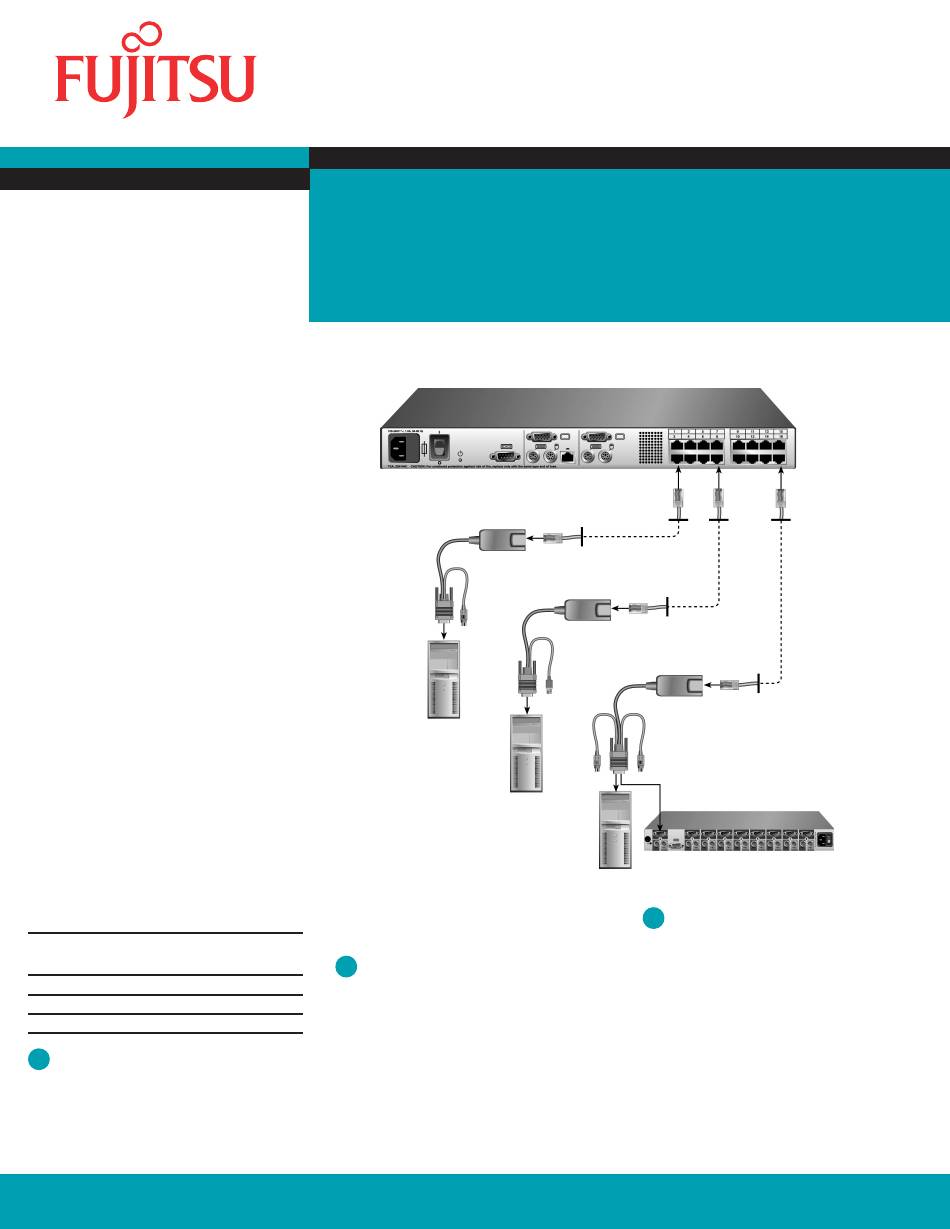

installation
KVM series2-1602-Einheit
- Sun
KVM series2-Adaptermodul
- USB
KVM series2-Adaptermodul
3
Fahren Sie Ihre Server und die KVM series2-Einheit
hoch. Stellen Sie sicher, dass Ihre Einheit ordnungsgemäß
konfi guriert ist und beginnen Sie dann den Betrieb.
Zusatzinformationen
Zusätzliche Informationen entnehmen Sie bitte der mit
der KVM series2-Einheit mitgelieferten Installations- und
Bedienungsanleitung. Die aktuellsten Software- und
Firmware-Updates können Sie unserer Webseite
entnehmen: www.fujitsu.com.
2
CAT 5-Kabel -
bis zu 30 m lang
- PS/2
Mit dem KVM series2-Adapter-
modul für PS/2 kann ein Server
oder ein kaskadierter Switch an
Ihre KVM series2-1602-Einheit
angeschlossen werden
Das System hochfahren
590-341-609F
