相互接続例
ウィングハンドセットを使用した接続は以下のようになります｡
ハンドセット
FM-8700
FM10PS-6H
HANDSET
CC490, 1m
WING
HANDSET
CC491, 1m
ウイング
ハンドセット
装備した後には、次節を参照してインターフェイス内のディップスイッチで音声レベルを
調整してください。
IF-5200
CN1 CN2
CN3
*
CN4
CN7 CN5 CN6
*
*
CN8
TTYC-4S
X2

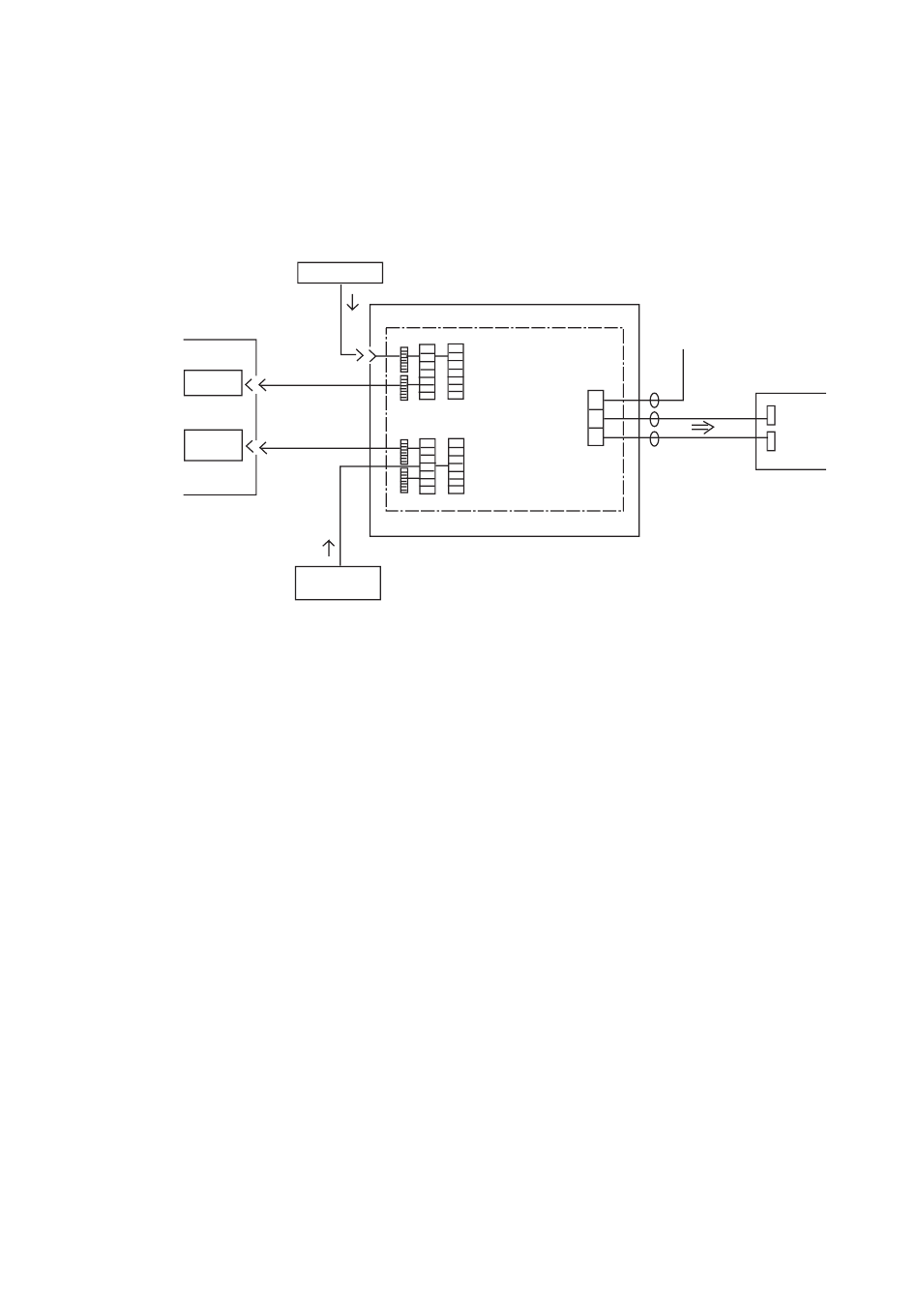

FM‑8700, IF‑5200, VR‑5000 の接続例
3
DC24V
TTYCS-1
*
TTYCS-1
*
OUT1**
*
OUT2**
TTYCS-1
CN9
**: OUT2をOUT1とミックスして出力することも可。
*: 各ケーブルは導入口の内側でインシュロックタイで
しばりつける。
VR-5000
VHF1
VHF2
