DC
3900
Bruksanvisning i original
Original instructions
Originalbetriebsanleitung
Notice originale
Oorspronkelijke gebruiksaanwijzing
Original bruksanvisning
Manual original
Alkuperäiset Ohjeet
VARNING!
WARNING!
ACHTUNG!
durch.
ATTENTION!
WAARSCHUWING!
ADVARSEL!
¡ATENCIÓN!
VAROITUS!
Läs bruksanvisningen före användning av maskinen.
Read the instruction manual before using the machine.
Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme der Maschine sorgfältig
Lisez le manuel d'instructions avant d'utiliser la machine.
Lees de gebruiksaanwijzing voor het gebruik van de machine.
Les bruksanvisningen før du bruker maskinen.
Lea el manual de instrucciones antes de usar la máquina.
Lue käyttöohjeet ennen laitteen käyttöä.
Par t No 9 4171- B
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Dustcontrol DC 3900 Series
Summary of Contents for Dustcontrol DC 3900 Series
- Page 1 3900 Bruksanvisning i original Par t No 9 4171- B Original instructions Originalbetriebsanleitung Notice originale Oorspronkelijke gebruiksaanwijzing Original bruksanvisning Manual original Alkuperäiset Ohjeet VARNING! Läs bruksanvisningen före användning av maskinen. WARNING! Read the instruction manual before using the machine. ACHTUNG! Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme der Maschine sorgfältig durch.
- Page 2 Dustcontrol reserverar sig för tryckfel och produktförändringar Dustcontrol reserves the right to change specifi cations without notice and is under no obligation to alter previously delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue. Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.
-
Page 3: Table Of Contents
Tekniska data _______________ 6 Felsökning _________________ 9 Funktionsbeskrivning _________ 7 Reservdelar _____________46-51 Drift _____________________7-8 EG-försäkran ____________52-54 Service ___________________ 8 Dustcontrol Worldwide _______ 55 Tillbehör ___________________ 8 Contents Safety Considerations _______ 10 Warranty _________________ 13 Technical Data _____________ 11 Trouble Shooting ___________ 14... - Page 4 Recambios ______________46-51 Funcionamiento _________38 - 39 Declaración CE de Mantenimiento _____________ 39 conformidad _____________52-54 Accesorios ________________ 39 DustControl en el mundo _____ 55 Sisällysluettelo Turvallisuusnäkökohdat ______ 41 Takuu ____________________ 45 Tekniset tiedot _____________ 42 Vianetsintä ________________ 45 Kuvaus ___________________ 43...
-
Page 5: Säkerhetsföreskrifter
– FÖRSIKTIGHET! Denna 9. Varning maskiner får endast användas inomhus. Använd endast tillbehör och utbytesdelar som fi nns i Dustcontrol´s katalog. OBS! Vid använ- – FÖRSIKTIGHET! Denna dandet av felaktiga eller piratdelar (framförallt maskin ska endast magasineras inomhus. fi lter och plastsäckar) kan maskinen läcka hälsofarligt damm med personskada som följd. -
Page 6: Tekniska Data
Tekniska Data DC 3900c DC 3900a DC 3900L HxBxL mm 1535 (1210) x 600 x 760 1535 x 600 x 790 1535 (1210) x 600 x 775 Vikt 35 kg 38 kg 37 kg Inlopp X 50 mm X 50 mm X 50 mm Slanglängd (Ø... -
Page 7: Funktionsbeskrivning
Drift Anslut maskinen till ett eluttag med spänning enligt slutas när den tagits av maskinen. Använd endast specifi kationerna på maskinens märkplåt. Vid Dustcontrol original-plastsäckar. skarvning av elkabeln ska skarvsladden vara vat- tenskyddad. DC 3900a: Behållaren under cyklonen bör tömmas när den är DC 3900 har en fi... -
Page 8: Drift
Garantitiden är två år och avser fabrikationsfel. Normalt slitage ersätts inte. Reparationer ska ut- Garantin gäller under förutsättning att maskinen föras av Dustcontrol eller av person som godkänts används på normalt sätt och får den service som av Dustcontrol. I annat fall förverkas garantin. -
Page 9: Felsökning
FELSÖKNING Problem Orsak Åtgärd Motorerna går inte. El ej ansluten. Anslut el. Motorerna stannar direkt Felaktig säkring. Byt till korrekt säkring. efter start. Motorerna går men maskinen Anslut slangen. Sugslangen inte ansluten. suger inte. Stopp i slangen. Vänd slangen eller rensa. DC 3900c Cyklonen saknar plastsäck. -
Page 10: Safety Considerations
This machine is for carefully checked that the machine is un- dry use only. damaged. If there are any damaged parts these should be repaired by a Dustcontrol – CAUTION! This machine is for authorized service center. indoor use only. -
Page 11: Technical Data
Technical Data DC 3900c DC 3900a DC 3900L HxWxL mm 1535 (1210) x 600 x 760 1535 x 600 x 790 1535 (1210) x 600 x 775 Weight 35 kg 38 kg 37 kg Inlet X 50 mm X 50 mm X 50 mm Hose length (Ø... -

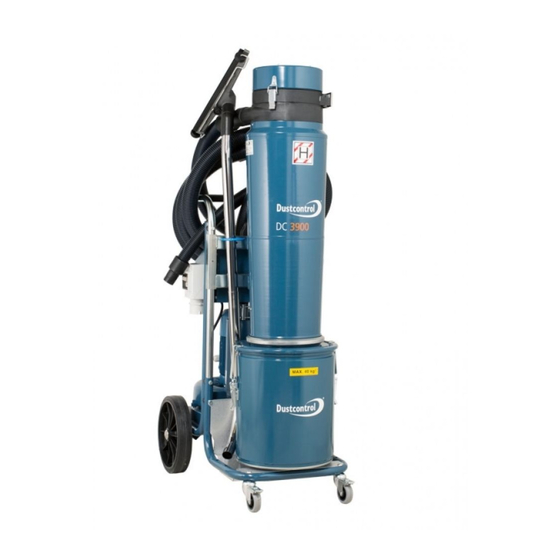

Page 12: Description
Description The DC 3900 is stable, tough and reliable and material is easily handled in this way for disposal particularly suited to spot extraction where plenty or recycling. and easy dust is created. The DC 3900 is suitable in many different applications ie welding, grinding, DC 3900 Twin: sanding and cleanup. -
Page 13: Service
42026 Warranty The warranty period for this machine is two years Service performed by other than Dustcontrol or its and covers manufacturers faults. The warranty is authorized agent voids automatically the warranty. valid under the condition that the machine is used No other warranty express or implied is applicable. -
Page 14: Trouble Shooting
TROUBLE SHOOTING Problem Fault Solution Motors will not start. Machine not connected. Make sure connection. The motors stop directly Incorrect fuse. Change to correct circuit. after starting. Thermal overload not set Electrician should adjust. correctly. Pump runs but no suction. Hose not connected. -
Page 15: Sicherheitsvorschriften
Setzen Sie die Maschine nicht dem Regen Benützen Sie nur Zubehör und Ersatzteile die aus. Benützen Sie diese elektrische Maschine im Dustcontrol Katalog erhältlich sind. Beim nicht in feuchter oder nasser Umgebung. Einsatz von fehlerhaften Teilen oder Piratteilen Benützen Sie diese nicht in der Nähe von (vor allem Filter und Plastiksäcke) kann aus... -
Page 16: Technische Daten
Technische Daten DC 3900c DC 3900a DC 3900L Abmessungen HxBxL mm 1535 (1210) x 600 x 760 1535 x 600 x 790 1535 (1210) x 600 x 775 Gewicht 35 kg 38 kg 37 kg Einlass X 50 mm X 50 mm X 50 mm Schlauchlänge (Ø... -
Page 17: Funktionsbeschreibung
Funktionsbeschreibung Der DC 3900 ist robust und betriebssicher. Er abnehmen läßt. Das Material kann daher leicht eignet sich besonders für Betriebe, in denen viel rückgewonnen oder entsorgt werden. und leichter Staub anfällt. Die Maschine wird zur Punktabsaugung in vielen Bereichen, wie z.B. DC 3900 Twin: beim Schleifen, Schweißen, Reinigen und Säubern Der DC 3900 Twin ist mit einem Vorabscheider... -
Page 18: Wartung
2129 integriertem Filterschutz 42026 Plastiksäcke, 50 Stücke 4314 Bogen Ø=50 2401 Intellibag, 10 Stücke/Rolle 43619 Mikrofi lter 42024 Plastiktüte longopac 432177 Feinfi lter, Polyester, mit integrierend Filter Schutz 42025 Sonstiges Zubehör siehe Dustcontrol-Katalog. 2016-01-13 Part No 94171-B DC 3900- 18... -
Page 19: Gewährleistung
Für betriebsbedingten Verschleiß wird keine Haft- betrieb) und bezieht sich auf Fabrikationsfehler. ung übernommen. Die Geräte dürfen nur von Die Garantie gilt nur unter der Voraussetzung, DUSTCONTROL und deren autorisierten Werk- dass die Maschine vorschriftgemäß behandelt und stätten repariert werden, ansonsten erlischt die gewartet wird. -
Page 20: Conditions De Sécurité
Utiliser uniquement les accessoires et les présence de liquides ou gaz infl ammables. pièces détachées qui sont disponibles dans le catalogue Dustcontrol. Si vous utilisez des 3. Surchauffe pièces défectueuses ou contrefaites (spéci- Ne laisser jamais la machine tourner en alement les fi... -
Page 21: Caractéristiques Techniques
Caractéristiques Techniques DC 3900c DC 3900a DC 3900L HxlxL mm 1535 (1210) x 600 x 760 1535 x 600 x 790 1535 (1210) x 600 x 775 Poids 35 kg 38 kg 37 kg Entrée X 50 mm X 50 mm X 50 mm Longueur fl exible (Ø... -
Page 22: Description
Description Le DC 3900 est stable, robuste, fi able et particu- inversée prolonge la vie du fi ltre et permet une lièrement adapté pour l’extraction à la source où constante et haute capacité d’aspiration. Les il y a beaucoup de poussière fi ne. Le DC 3900 machines sont équipées avec un fi... -
Page 23: Fonctionnement
Fonctionnement Connectez l’unité à une source électrique en pre- retiré de dessous la machine. nant garde aux indications de la plaque- machine. Utiliser uniquement des sacs plastique d’origine. Si une rallonge électrique doit être utilisée, seuls les cordons imperméables sont acceptables. DC 3900a: Le conteneur situé... -
Page 24: Accessoires
2 ans, pièces et main d´oeuvre hors pièces La maintenance accomplie par d´autres que d´usure. La garantie est valide sous les conditions Dustcontrol ou que par un agent mandaté, annule que la machine est utilisée dans des conditions automatiquement la garantie. Aucune autre garan- normales de travail, pour lesquelles elle a été... -
Page 25: Veiligheidsvoorschriften
9. Waarschuwing! Gebruik alleen originele accessoires en on- 2. Werkplek derdelen van Dustcontrol. U vindt deze in de Stel de machine niet bloot aan vocht en regen. Dustcontrol catalogus. Wanneer verkeerde on- Gebruik de machine niet in vochtige of natte... -
Page 26: Technische Gegevens
Technische Gegevens DC 3900c DC 3900a DC 3900L HxBxL mm 1535 (1210) x 600 x 760 1535 x 600 x 790 1535 (1210) x 600 x 775 Gewicht 35 kg 38 kg 37 kg Inlaat X 50 mm X 50 mm X 50 mm Plastic zak/Container 20 l... -
Page 27: Beschrijving
Beschrijving De DC 3900 is stabiel, sterk, betrouwbaar en voo- DC 3900 heeft verstelbare cycloon die het trans- ral geschikt voor bronafzuiging bij verschillende port vereenvoudigt. toepassingen waarbij veel stof ontstaat zoals: lassen, slijpen, schuren en schoonmaken met het DC 3900c: Ø50 mm. -
Page 28: Bediening
Versleten onderdelen moeten worden vervangen. voorziening zijn verwijderd. Gebruik alleen originele Dustcontrol onderdelen voor vervanging bij de DC 3900. Het fi jnfi lter moet minstens één keer per jaar ver- vangen worden. Gebruik alleen originele onderde- De levensduur van de originele koolborstels zit len voor de vervanging. -
Page 29: Accessoires
42024 Fijn fi lter, polyester 42025 Fijn fi lter, cellulose 42026 Voor andere accessoires, zie de Dustcontrol catalogus. Garantie De garantie is twee jaar geldig en dekt fabrieksfou- De normale slijtage van het apparaat valt niet ten. De garantie is alleen geldig indien het appara- onder deze garantie. -
Page 30: Probleemoplossingen
PROBLEEMOPLOSSINGEN Probleem Oorzaak Oplossing Motor wil niet starten. Machine is niet aangesloten Maak de aansluiting. De motor stopt direct na Incorrecte zekering. Vervang deze door juiste het opstarten. zekering. Thermische overbelasting Laat een elektricien dit bijstellen. niet juist ingesteld. Ventilator draait, maar Slang niet aangesloten. -
Page 31: Sikkerhetsforskrifter
Benytt kun tilbehør og reservedeler som fi nnes i Utsett ikke maskinen for væske; skal ikke benyt- Dustcontrol`s kataloger. OBS ! Hvis det benyttes tes i fuktige og våte miljøer eller i nærheten av feilaktige eller piratdeler ( spesielt fi ltre og plast- lettantennelige væsker eller gasser. - Page 32 Tekniska Data DC 3900c DC 3900a DC 3900L HxBxL mm 1535 (1210) x 600 x 760 1535 x 600 x 790 1535 (1210) x 600 x 775 Vekt 35 kg 38 kg 37 kg Innløp X 50 mm X 50 mm X 50 mm Slangelengde(Ø...
-
Page 33: Funksjonsbeskrivelse
Funksjonsbeskrivelse • Maskinen er beregnet for suging og utskilling DC 3900L: av større mengder tørrt støv og drives av 2 Maskinen er utstyrt med et fl eksibelt posesystem, stk, 2 - trinns viftemotorer, 1 - fase strøm. hvor støvet samles opp i et permanent lukket •... -
Page 34: Brukerveiledning
Garantitiden er 2 år og gjelder for fabrikasjonsfeil. Normal slitasje erstattes ikke. Garantien gjelder under forutsetning av at ma- Reparasjoner skal utføres av Dustcontrol AB eller skinen benyttes på normalt vis og at den får den personer som er godkjent av Dustcontrol AB. -
Page 35: Feilsøking
FEILSØKING Problem Årsak Tiltak Motor går ikke Strøm er ikke tilkoblet. Koble til strøm. Motor stopper direkte Feil sikring. Bytt til korrekt sikring. etter start. Motoren går men maskinen Sugeslange ikke tilkoblet. Koble til sugeslangen. suger ikke. Stopp i slangen. Snu slangen eller rens. -
Page 36: Consideraciones De Seguridad
Usar sólo accesorios y partes referenciadas haya productos líquidos infl amables o gases. en el catálogo de DustControl. Cuando se uti- lizan recambios no originales especialmente 3. Sobrecarga en los fi ltros y en los sacos de plástico las Nunca dejar la máquina operar a descarga li-... -
Page 37: Datos Técnicos
Datos Técnicos DC 3900c DC 3900a DC 3900L HxWxL mm 1535 (1210) x 600 x 760 1535 x 600 x 790 1535 (1210) x 600 x 775 Peso 35 kg 38 kg 37 kg Entrada X 50 mm X 50 mm X 50 mm Longitud manguera (Ø... -
Page 38: Descripción Del Sistema
Descripción del sistema El DC 3900 es estable, resistente y de confi anza DC 3900c: y particularmente indicado para la extracción El material extraído y separado es acumulado en localizada donde aparece fácil y abundantemente un saco de plástico de 20 litros. El saco puede ser el polvo. -
Page 39: Funcionamiento
Manguera Ø=50 2401 Intellibag, 10 piezas/rollo 43619 Micro-fi ltro 42024 La bolsa fl exible longopac 432177 Filtro fi no, poliéster con cubierta de fi ltro integrada 42025 Otros accesorios - ver catálogo Dustcontrol DC 3900 - 39 Part No 94171-B... -
Page 40: Garantía
El período de garantía para esta máquina es de Operaciones de mantenimiento por otros que no dos años y cubre todos los defectos de fabrica- pertenezcan a DustControl o agentes autorizados ción. La garantía es válida bajo condiciones de automáticamente hacen que la garantía se pierda. -
Page 41: Turvallisuusnäkökohdat
Turvallisuusnäkökohdat Lue kaikki ohjeet ennen kuin käytät tätä konetta ja 6. Tärkeä toimenpide pidä nämä ohjeet tallessa. Konetta puhdistettaessa ja huollettaessa säh- köjohto tulee aina irrottaa pistorasiasta. Varoitus! Sähkökoneita käyttäessä tulisi aina nou- dattaa tavallisia varotoimenpiteitä minimoidakseen Huolla kone hyvin Pidä... -
Page 42: Tekniset Tiedot
Tekniset tiedot DC 3900c DC 3900a DC 3900L k x l x p mm 1535 (1210) x 600 x 760 1535 x 600 x 790 1535 (1210) x 600 x 775 Paino 35 kg 38 kg 37 kg Imuaukko X 50 mm X 50 mm X 50 mm Letku (Ø... -
Page 43: Kuvaus
Kuvaus DC 3900 on tukeva, lujatekoinen, luotettava ja DC 3900 -mallissa on säädettävä sykloni, joka soveltuu erityisesti kohdepoistoon, jossa pölyä helpottaa kuljettamista. esiintyy runsaasti. DC 3900 soveltuu käytettäväksi moniin eri tarkoituksiin esim. hitsauksessa, hion- DC 3900c: nassa ja siivouksessa. Poistettu materiaali kerätään 40-litran muovipus- siin. -
Page 44: Toiminta
Toiminta Kytke yksikkö sopivaan virtalähteeseen. Huomioi DC 3900c: arvokilven vaatimukset. Jos jatkojohtoa käytetään, Muovipussi tulee vaihtaa vasta suodattimen puh- vain siihen tarkoitukseen soveltuvat johdot hy- distuksen jälkeen. Muovipussi vaihto on tarpeen väksytään. kun pöly yltää 5cm päähän pohja läpästä.. Muovi- pussi tulee sulkea poiston jälkeen. -
Page 45: Tarvikkeet
Joustava pussi longopac 432177 Mikrosuodatin 42024 42025 Hienosuodatin Muut tarvikkeet, katso Dustcontrol tuoteluettelo Takuu Takuujakso tälle koneelle on kaksi vuotta ja se ja sitä huolletaan asianmukaisesti. Tämä takuu ei kattaa valmistajan viat. Takuu on voimassa sillä kata normaalia kulumista. ehdolla, että konetta käytetään normaaleissa Huolto, jonka on suorittanut muu kuin Dustcon- olosuhteissa tehtävään, johon se on suunniteltu,... -
Page 46: Spare Parts
Reservdelar Spare Parts Ersatzteile Pieces detachees Onderdelen Lista de recambios Varasoat DC 3900 42403 42073/42074 4313 4089 40172 42366 4866 42012 40070 94171-B 41506 41505 Part No 94171-B 2016-01-13 DC 3900- 46... - Page 47 Reservdelar Spare Parts Ersatzteile Pieces detachees Onderdelen Lista de recambios Varasoat DC 3900 Twin Turbo 4850 4866 432179 432176 432175 DC 3900 - 47 Part No 94171-B...
- Page 48 Reservdelar Spare Parts Ersatzteile Pieces detachees Onderdelen Lista de recambios Varasoat DC 3900 Svenska Art nr Benämning Art nr Benämning Art nr Benämning 42233 Lock, rensning 4322 Turbopump, 2,2 kW 2013 Sugslang 50, antistatisk 42267 Länkhjul H=100 låsbart 220/380 V, Twin Turbo 2043 Böj 90o, D=50, gummi 42403...
- Page 49 Reservdelar Spare Parts Ersatzteile Pieces detachees Onderdelen Lista de recambios Varasoat Deutsch Art Nr Bezeichnung Art Nr Bezeichnung Art Nr Bezeichnung 2013 Saugschlauch 50, anti 432175 Halter 42074 Deckel statisch 432176 Trägerkonus 42082-1 Grundlagen 2,5 kW, 2043 Bogen 90 , D=50, 432178 Sack Bogen Twin Twin Turbo...
- Page 50 Reservdelar Spare Parts Ersatzteile Pieces detachees Onderdelen Lista de recambios Varasoat DC 3900 Norsk Art nr Betegnelse Art nr Betegnelse Art nr Betegnelse 2013 Sugeslange 50, antista 432179 Fleksibel bag longopac 42082-1 Fundament 2,5 kW, tisk 4322 Turbopumpe, 2,2 kW Twin Turbo 2043 Bøye90o, D=50, gummi...
-
Page 51: Varaosat
Reservdelar Spare Parts Ersatzteile Pieces detachees Onderdelen Lista de recambios Varasoat Suomi art.no Nimike art.no Nimike art.no Nimike 432178 Säkki kaari Twin 2013 Imulether 50, antistaatti Twin Turbo 432179 Joustava pussi longopac 42233 Kansi, siementenpoisto 4322 Turbopumppu, 2,2 kW 2043 Käyrä... -
Page 52: Ec-Declaration De Conformity
EG-försäkran om överensstämmelse Vi försäkrar härmed att DC 3900 är i överensstämmelse med följande bestämmelser och standar- der; 2006/42/EC, 2006/95/EC, 2004/108/EC, EN 60204-1, EN 1822-1. Serienummer och tillverkningsår indikeras på märkplåt på maskinen. Dustcontrol AB Nina Uggowitzer English EC-declaration of conformity We declare that DC 3900 is in conformity with following directives and standards;... - Page 53 Wij verklaren hiermee dat DC 3900 in overeenstemming is met en voldoet aan de volgende standaard en richtlijnen: 2006/42/EC, 2006/95/EC, 2004/108/EC, EN 60204-1, EN 1822-1. Serienummer en productiedatum staan vermeld op het typeplaatje op de machine. Dustcontrol AB Nina Uggowitzer Norsk EF erklæring om samsvar...
- Page 54 Suomi EY vaatimuksenmukaisuus todistus DC 3900 Vakuutamme että tuote täyttää seuraavat direktiivit ja vaatimukset: 2006/42/EC, 2006/95/EC, 2004/108/EC, EN 60204-1, EN 1822-1. Sarjanumero ja valmistusvuosi on merkittynä konekilvessä. Dustcontrol AB Nina Uggowitzer 2016-01-13 Part No 94171-B DC 3900- 54...
-
Page 55: Dustcontrol Worldwide
L.L.C. www.smhequipements.com www.stada.com.my P O Box 27914 Mussafah No. M9, Plot 50 Rosset Technik Dustcontrol AB France- Industry AE-Abu Dhabi Maschinen Werkzeuge AG Box 3088 Teijo Norge A.S Tel: +971-2-555 4733 Ebersmoos Kumla Gårdsväg 14 Husebysletta 21...
