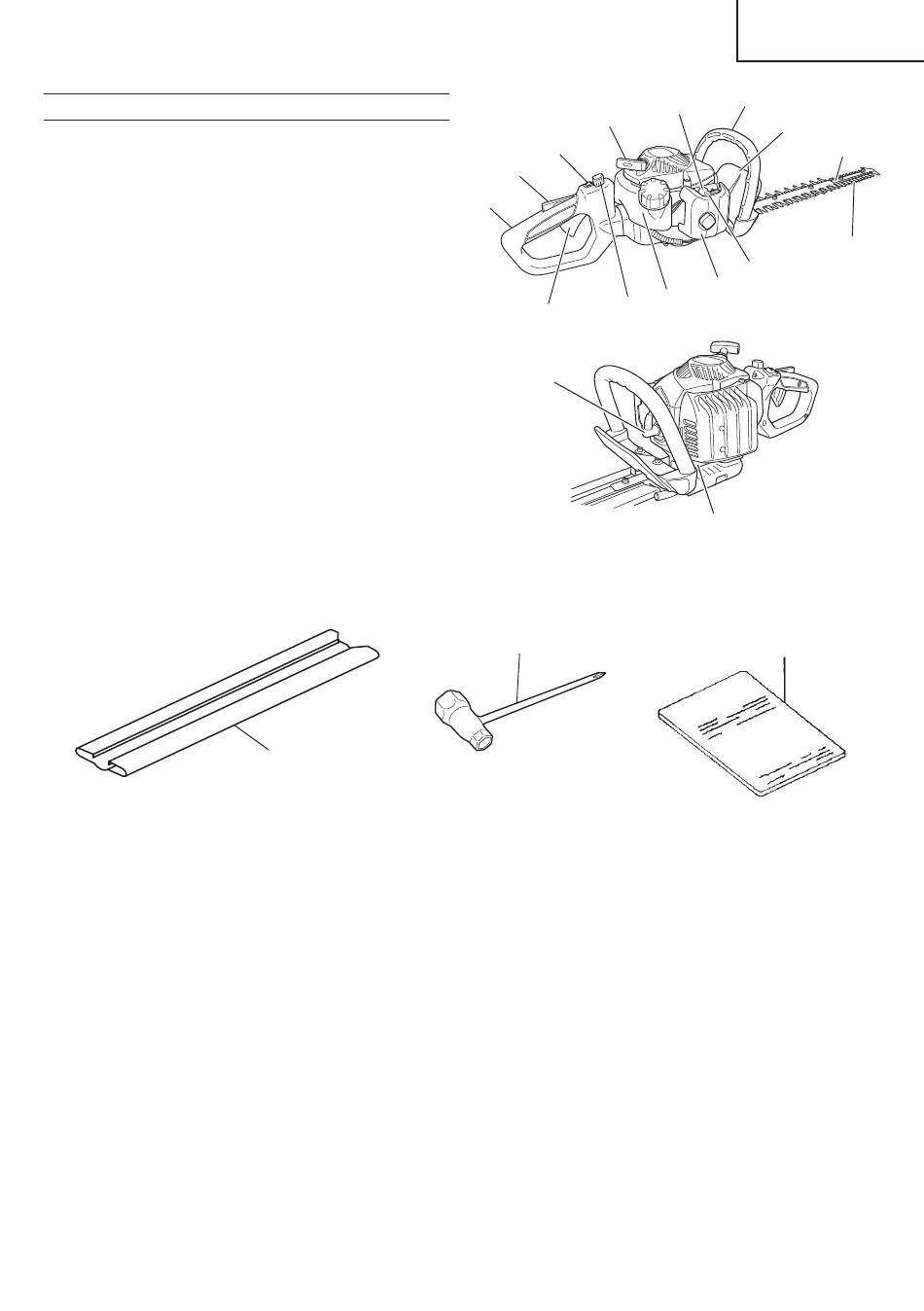

TEILEBEZEICHNUNGEN

Da diese Bedienungsanleitung für mehrere Modelle gilt, es ist
möglich, dass die Bilder von Ihrem Gerät verschieden sind.
Befolgen Sie die Anleitungen, die auf Ihr Gerät zutreff en.
1. Startergriff zug
2. Kraftstoff tank
3. Gashebelsperre
4. Gashebel
5. Vorderer Handgriff
6. Hinterer Handgriff
7. Zündkerze
8. Handschutz
9. Schneideklinge
10. Luftfi lter
11. Zündschalter
12. Klingenführung
13. Getriebegehäuse
14. Choker
15. Sperrhebel
16. Ansaugpumpe
17. Messergehäuse
18. Kombi-Steckschlüssel
19. Bedienungsanleitung
