U-tec Ultraloq UL3 Series Installation Instructions Manual

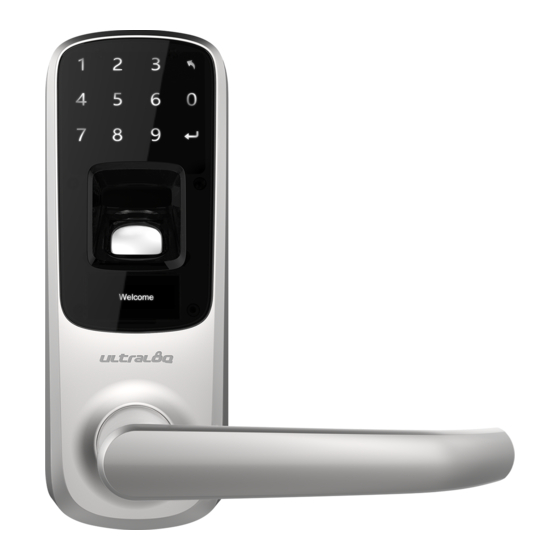

Fingerprint and touchscreen smart lock
Hide thumbs
Also See for Ultraloq UL3 Series:
- User manual ,
- Installation instructions manual (17 pages) ,
- Installation instructions manual (12 pages)
Related Manuals for U-tec Ultraloq UL3 Series
Summary of Contents for U-tec Ultraloq UL3 Series
- Page 1 Ultraloq UL3 Series Fingerprint and Touchscreen Smart Lock Installation Instructions ( V1.6) Welcome...
-
Page 2: Installation Video
Installation Video Please watch our easy step by step installation video before attempting to install your Ultraloq UL3 Series Fingerprint and Touchscreen Smart Lock. www.u-tec.com/support If you have questions regarding the installation process, please contact us at support@u-tec.com Important Notes •... -
Page 3: Included In The Box
Included in the box Exterior Assembly Interior Mounting Plate Interior Assembly Spindle Screwdriver Handle AA Batteries Screw A Screw B Screw C Screw D Screw E Strike Latch Backup Keys Spring - 2 -... - Page 4 STEP Preparing Door Check the door’s dimensions. ” 1 ” (35 mm-44mm) Step 1: Measure to confirm that the door ” 1 ” is between (35 mm-44mm) thick. ” (70 mm) Step 2: ” (60 mm) Measure to confirm that the hole in the ”...
- Page 5 STEP Preparing Lock If your door thickness is over 1.65”(42mm), please install this spring. Interior Spring ×1 Before installing the lock on the door 1. Slide the battery cover up and out (note the two tabs at the bottom of the battery cover). 2.
- Page 6 STEP Installing Latch and Strike 1. Install latch on the door. Make sure the latch angle faces door jamb. 2. Install the strike on the door frame, ensuring you allow for the bolt to be centered in the strike. Angle faces jamb Adjust the latch Screw A basket length...
-
Page 7: Installing Exterior Assembly
STEP Installing Exterior Assembly 1. Install the exterior assembly. 2. Make sure the triangle is facing upwards as illustrated. 3. Route the cable under bolt and through hole stated below. - 6 - - 6 -... - Page 8 STEP Installing Interior Mounting Plate 1. Install interior mounting plate. 2. Secure it to the exterior assembly using screws B. Screw B Route wire over the hole - 7 -...
- Page 9 STEP Plug In The Spindle Plug in the spindle Spindle - 8 -...
-
Page 10: Installing Interior Assembly
STEP Installing Interior Assembly 1. Attach the cable to the connector on interior assembly by lining up notches on the cable connector to slots on that connector. Press the connector in firmly using thumbs until completely seated. 2. Secure interior assembly using screws. Screw C Screw D Connect the cable... -
Page 11: Installing Batteries
STEP Installing Batteries 1. Insert 3 AA alkaline batteries. 2. Install battery cover and tighten the screw. Screw E - 10 -... -
Page 12: Installing Handles
STEP Installing Handles 1. Press lever handles onto handle posts. 2. Test the mechanical operation of the lock by rotating handle from inside. The movement of the bolt should be smooth and unobstructed. If the operation is not smooth, review the previous steps to ensure proper installation. - Page 13 Keep Your Records Note: It is recommended to register several Admin fingerprints and PIN codes. DATE ADMIN CODE NAME USER ID USER CODE Example Will Smith 12345678...
- Page 14 Keep Your Records Note: It is recommended to register several Admin fingerprints and PIN codes. DATE ADMIN CODE NAME USER ID USER CODE Example Will Smith 12345678...
- Page 15 Note...
- Page 16 © 2017 U-tec Group Inc. U-tec and Ultraloq brands and products are trademarked and protected under law in the United States. Unauthorized use is prohibited. Ultraloq is sub-brand of U-tec Group Inc.
-
Page 17: Guía De Instalación
Ultraloq UL3 Series Cerradura Biométrica con Huella Digital y Pantalla Táctil Guía de instalación ( V1.6 ) Welcome... -
Page 18: Notas Importantes
Si tiene consultas respecto a la instalación, por favor contáctenos enviando un email a la siguiente dirección: support@u-tec.com Notas Importantes • Instale y pruebe la cerradura con la puerta abierta para evitar inconvenientes. -
Page 19: Qué Hay En La Caja
Qué hay en la caja Montaje exterior Base de montaje interior Montaje interior Perno cuadrado corto Destornillador Manijas Baterías AA Tornillos A Tornillos B Tornillo C Tornillos D Tornillo E Contramarco Pestillo Llaves de repuesto Resorte - 2 -... - Page 20 PASO Preparando la puerta Tome las dimensiones. ” 1 ” (35 mm-44mm) Paso 1: Mida para con rmar que la puerta tiene un ancho de 35mm-44mm. ” (70 mm) Paso 2: ” (60 mm) Mida para con rmar que el agujero donde va colocada la cerradura tenga 53mm de diámetro.
- Page 21 PASO Preparando la cerradura Por favor instale este resorte. Interior Resorte ×1 Antes de instalar la cerradura en la puerta 1. Deslice la tapa de las baterías hacia arriba y hacia afuera (note las dos barras en la parte inferior de la tapa). 2.
- Page 22 PASO Instalando el pestillo y el contramarco. 1. Instale el pestillo en la puerta. Tenga en cuenta que el ángulo del mismo enfrente al marco. 2. Instale el contramarco en el borde de la puerta, teniendo en cuenta que el perno esté centrado en el mismo.
- Page 23 PASO Instalando la placa exterior 1. Coloque la placa exterior. 2. Asegúrese de que el triángulo está hacia arriba como la ilustración. 3. Pase el cable por el agujero indicado abajo. - 6 - - 6 -...
- Page 24 PASO Instalando la placa interior 1. Coloque la placa de montado interior 2. Asegúrela usando tornillos B Tornillo B Pase el cable por el agujero - 7 -...
- Page 25 PASO Coloque el perno cuadrado Coloque el perno cuadrado Perno cuadrado - 8 -...
-
Page 26: Instalación De La Unidad Interior
PASO Instalación de la unidad interior 1. Conecte el cable al conector de la unidad interior, alineando las muescas en las ranuras. Presione rmemente con los pulgares hasta que encaje completamente. 2. Asegure la conexión usando tornillos. Tornillo C Tornillo D Conecte el cable - 9 -... - Page 27 PASO Instalando las baterías 1. Coloque tres baterías alcalinas AA. 2. Instale la tapa y asegúrela con el tornillo E. Tornillo E - 10 -...
- Page 28 PASO Instalando las manijas 1. Coloque las manijas en los pernos. 2. Pruebe el funcionamiento de la cerradura accionando la manija desde adentro. El movimiento debería ser suave y sin obstrucciones. Si no es así, revise los pasos anteriores para realizar la instalación apropiadamente.
- Page 29 Conserve sus registros Nota: se recomienda registrar el administrador con varias huellas y códigos de PIN. FECHA CODIGO DEL ADMINISTRADOR NOMBRE IDENTIF. CODIGO PIN Ejemplo Julián López 12345678...
- Page 30 Conserve sus registros Nota: se recomienda registrar el administrador con varias huellas y códigos de PIN. FECHA CODIGO DEL ADMINISTRADOR NOMBRE IDENTIF. CODIGO PIN Ejemplo Julián López 12345678...
- Page 31 Notas...
- Page 32 © 2017 U-tec Group Inc. Las marcas y los productos de U-tec y Ultraloq están registradas y protegidas bajo la ley en los Estados Unidos. Queda explícitamente prohibido todo uso no autorizado. Ultraloq es submarca de U-tec Group Inc.
