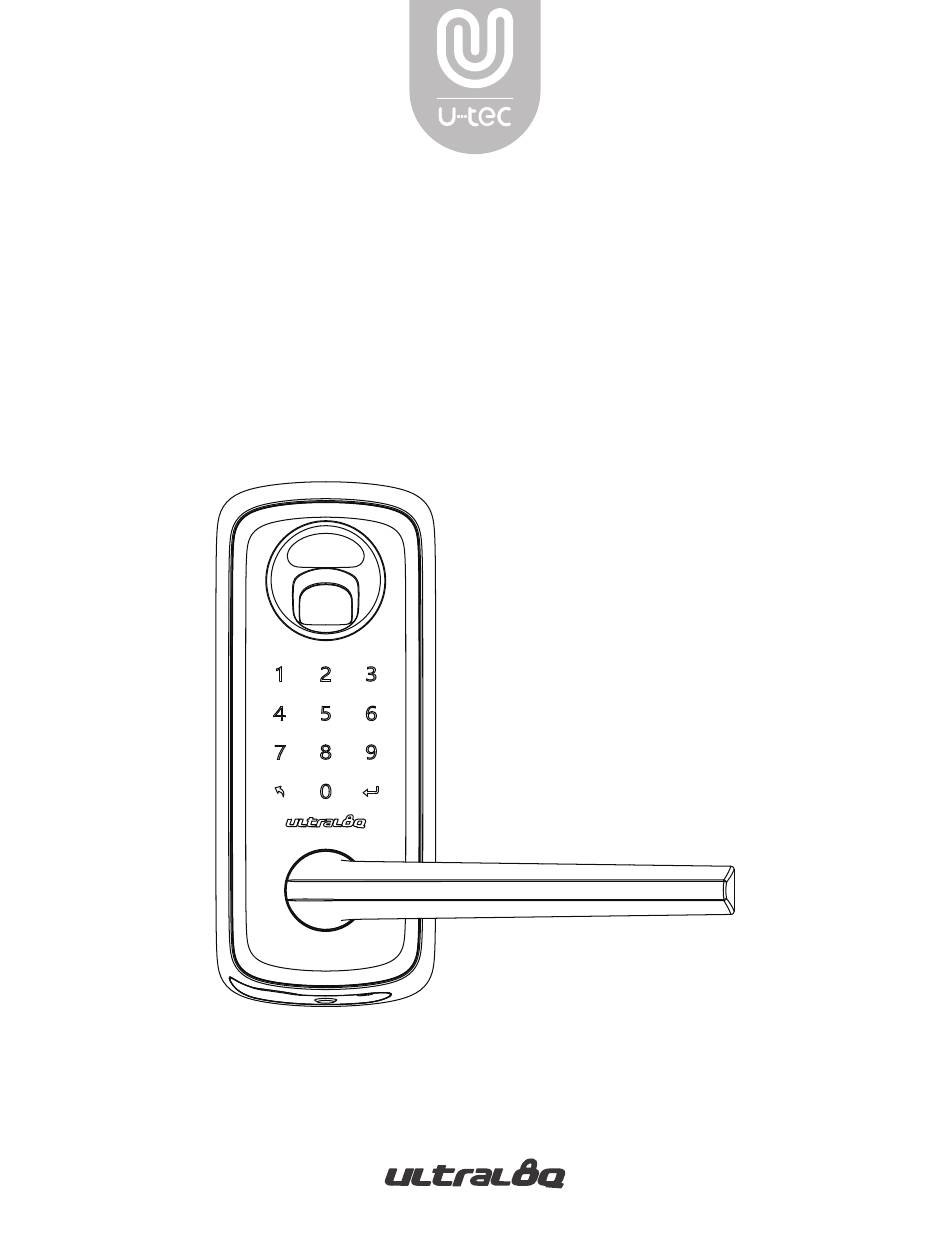

Ultraloq Lever

Fingerprint and Touchscreen Smart Lock

Installation and Programming Guide

( V1.0 )

Need help?

Do you have a question about the Ultraloq Lever and is the answer not in the manual?

Questions and answers

Summary of Contents for U-tec Ultraloq Lever

Page 1 Ultraloq Lever Fingerprint and Touchscreen Smart Lock Installation and Programming Guide ( V1.0 )
Page 2 Important Notes • Ultraloq Lever is designed for single-hole doors, doors without a deadbolt. • Do not use a power drill for installation. • Install and test the lock with the door open to avoid being locked out. • Please read all the instructions before contacting customer support.
Page 3 (optional) AA Batteries User Guide Drilling Template Fold Drill Template　 (V1.5) Face of the door Edge of the door Ultraloq Lever Fingerprint and Touchscreen Smart Lock Installation and Programming Guide ( V1.0 ) Centerline ” (60 mm) ” (70 mm)
Page 4 Installation Guide Installation Video Please watch our easy step by step installation video before attempting to install your Ultraloq Lever Fingerprint and Touchscreen Smart Lock. Or you can also view the website directly. www.u-tec.com/lock/lever/guide 1. Preparing the Door Check the door’s dimensions.
Page 5 If you are installing your Ultraloq on a door with an existing lock, please remove the current strike and latch. Installing Latch and Strike 1. Install the latch on the door. Make sure the latch angle faces the door jamb. 2.
Page 6 Installing the Exterior Assembly 1. Place the exterior assembly, facing the right direction. 2. The handle should point away from the door's edge. You can change its direction by rotating it. 3. Make sure the triangle is facing upwards as illustrated. 4.
Page 7 Installing the Interior Mounting Plate 1. Route the cable through the rectangular hole. The spindle goes through the circular hole. 2. Install the interior mounting plate, make sure the Screw Holes are in the upper part. 3. Secure it to the exterior assembly using screws B. Screw B Route the wire through the hole - 6 -...
Page 8 Installing the Interior Assembly 1. Orient the handle the same way as the outside handle, pointing away from the door's edge. 2. Attach the cable to the connector on the interior assembly, line up the notches on the cable to the slots on the interior assembly.
Page 9 Any ﬁngerprint or code can unlock Ultraloq Lever in factory default mode. 1. Input any code or ﬁngerprint, the LED light of the Ultraloq Lever should turn green. 2. Turn the handle down, the latch should retract smoothly, if it doesn't please follow the instructions carrefully and repeat the installation.
Page 10 Operation Video www.u-tec.com/lock/lever/guide Please watch our programming and user guide video before attempting to use your Ultraloq Lever Fingerprint and Touchscreen Smart Lock. - 9 -...
Page 11 1. Lock Parts 1.1 Exterior LED Indicator Fingerprint Reader Touchscreen Micro USB Restart Button Backup Key Hole LED Indicator Shows you authorized or denied access, and battery status. Touchscreen Used to enter the code and unlock from outside. Fingerprint Reader Used to press the ﬁnger and unlock from outside.
Page 12 2. Lock Setup Scan the QR Code to download the U-tec App Step 1 Scan the above QR code to download the App, or search “U-tec”in App Store (iOS) and Google Play (Android). Step 2 Open the App, register your U-tec account and log in the account.
Page 13 3. Using Your Lock 3.1 Open the door from outside ① User PIN code Step 1. Touch the lock with the back of your hand to activate the lock Step 2. Enter the 4-8 digit code and press the , the LED will turn green if the code is correct. Step 3.
Page 14 Step 2. Use the Reset Needle and press the Reset Button for 3 seconds until you hear the voice message "Initialization Completed." Step 3. If the Ultraloq Lever is paired with the U-tec App, you must tap "Delete" from the Advanced tab in the Settings section of the lock.
Page 15 Please keep at least one key in secure location outside of your place. 3.7 Vague Code Ultraloq Lever supports up to 16-digit Vague Code. Just enter any 16-digit code, as long as a correct code is included in what you entered, you can open the door. Example...
Page 16 Admin can disable it. 3.10 Owner, Admin and User • The Owner is the person who owns the Ultraloq Lever and registers it in U-tec App originally, the Owner has all the privileges. • The Admin can always unlock via ﬁngerprint, code or App. Admin can add or delete othe Admins and Users, control all lock settings and view logs.
Page 17 4. Standalone Mode Programming Guide It is recommended to use the U-tec App to program your lock. If you don’t have a smartphone or don’t want to use the App, you may follow the programming instructions below. Warning Standalone Mode is NOT available after the lock is registered in App! Please reset the lock to Factory Default Mode ﬁrst to...
Page 18 4.2 Add a Normal User Code Operation Voice Message Please enter a 4-8 digit admin code Activate the Lock, press and hold for 3 sec and press the Enter key to continue Please register your ﬁngerprint or the 4-8 digit Enter code from Admin then User Code and press the Enter key to continue Please enter your code again...
Page 19 Notes...
Page 20 © 2019 U-tec Group Inc. U-tec and Ultraloq brands and products are trademarked and protected under the law in the United States. Unauthorized use is prohibited. Ultraloq is a sub-brand of U-tec Group Inc.
Page 21 Ultraloq Lever Cerradura Biométrica Inteligente con Lector de Huella Digital y Pantalla Táctil ( V1.0 )
Page 22 Notas Importantes • Ultraloq Lever está diseñado para usarse en puertas con un solo oriﬁcio, puertas sin cerrojo. • No utilices un taladro eléctrico para la instalación. • Instala y prueba la cerradura con la puerta abierta para evitar inconvenientes.
Page 23 Baterías AA Guía de Usuario Plantilla de perforación Fold Drill Template　 (V1.5) Face of the door Edge of the door Ultraloq Lever Cerradura Biométrica Inteligente con Lector de Huella Digital y Centerline Pantalla Táctil ( V1.0 ) ” (60 mm) ”...
Page 24 Guía de Instalación Video de Instalación Por favor mira nuestro video instructivo paso por paso antes de instalar tu Ultraloq Lever con huella digital y pantalla táctil. Tambien puedes ingresar al sitio web directamente www.u-tec.com/lock/lever/guide 1. Preparando la puerta Revisa las dimensiones de la puerta: Paso 1 Mide para conﬁrmar que la puerta tiene un ancho entre 1...
Page 25 Si estás instalando tu Ultraloq Lever en una puerta que ya cuenta con una cerradura, por favor quítala junto con el pestillo y la contrachapa. Instalación del Pestillo y Contrachapa 1. Instala el pestillo en la puerta. Ten en cuenta que el ángulo del mismo enfrente al marco de la puerta.
Page 26 Instalación del Ensamble Exterior 1. Instala el ensamble exterior, asegurándote que va en la posición correcta. 2. La manija tiene que apuntar hacia afuera del borde de la puerta. Puedes cambiar la dirección de la manija girándola hacia un lado o el otro. 3.
Page 27 Instalación de la Placa de Montaje Interior 1. Pasa el cable por el oriﬁcio rectangular, el eje pasa por el oriﬁcio circular. 2. Instala la Placa de Montaje Interior. Aseguráte que los oriﬁcios de los tornillos están en la parte superior. 3.
Page 28 Instalación del Ensamble Interior 1. Orienta la manija de la misma manera que la manija exterior, apuntando hacia afuera del borde de la puerta. 2. Conecta el cable al conector en el ensamble interior alineando las muescas del cable a las ranuras en el conjunto interior.
Page 29 Ultraloq Lever en modo predeterminado de fábrica. 1. Ingresa cualquier código o huella digital, la luz LED del Ultraloq Lever debe ponerse verde. 2. Gira la manija hacia abajo, el pestillo debe retraerse suavemente y podrás abrir la puerta. Sino puedes abrir la puerta por favor sigue las instrucciones con cuidado y repite la instalación.
Page 30 Video de Operación www.u-tec.com/lock/lever/guide Por favor escanea el Código QR para ver nuestro video de operación antes de usar tu Ultraloq Lever con Huella Digital y Pantalla Táctil en Modo Independiente. - 9 -...
Page 31 Botón de Reseteo Botón Modo Pasaje Botón Modo Pasaje Presiona el botón por 3 segundos y el Ultraloq Lever permanecerá desbloqueado para un cómodo pasaje libre. Botón de reseteo Se utiliza para restablecer la cerradura a la conﬁguración predeterminada de fábrica.
Page 32 Escanea el código QR para descargar la App de U-tec Paso 1 Escanea el código QR para descargar la App, o busca "U-tec" en App Store (iOS) y Google Play Paso 2 Abre la App, registra tu cuenta de U-tec e ingresa con ella.
Page 33 3. Funcionamiento de la Cerradura 3.1 Abrir la puerta desde afuera ① Código de Usuario Paso 1. Toca la cerradura con el reverso de la mano o con los dedos para activarla. Paso 2. Digita el código de 4-8 digitos para desbloquearla y presiona Enter, la luz LED se prenderá verde si el código es correcto.
Page 34 ③ Celular Inteligente Usa tu celular inteligente para desbloquear. Por favor ve a la guía de uso en la App de U-tec. Lever 3.2 Abrir la puerta desde afuera Rota la manija hacia abajo para abrir la puerta. 3.3 Cerrar desde afuera Cierra la puerta y el pestillo se bloqueará...
Page 35 3.7 Anti espía El modelo Ultraloq Lever soporta códigos vagos de hasta 16 dígitos. Sólo ingresa cualquier código de 16 dígitos, mientras el código correcto se encuentre incluído dentro de lo que ingresaste, podrás abrir la puerta.
Page 36 3.10 Propietario, Admin, Usuario • El propietario es la persona que posee el Ultraloq Lever y lo registra en la aplicación U-tec originalmente, el propietario tiene todos los privilegios. • El administrador siempre puede desbloquear a través de huella digital, código o aplicación. El administrador puede agregar o eliminar a otros Administradores y usuarios, controlan todas las conﬁguraciones de la cerradura y visualizan los registros.
Page 37 4. Guía de Programación de la cerradura en Modo Independiente Se recomienda utilizar la aplicación U-tec para programar tu cerradura. Si no tienes un teléfono inteligente o no deseas utilizar la aplicación, puedes seguir las instrucciones de programación a continuación.
Page 38 4.2 Agregar un Usuario Normal Operación Mensaje de Voz Por favor Ingresa el código de administrador de 4 Activa la cerradura, presiona por 3 segundos a 8 dígitos y presiona la tecla Enter para continuar Ingresa la huella o código del Por favor registra el codigo de administrador de 4 a 8 digitos y presiona la tecla enter para continuar Propietario o Admin y despues...
Page 39 Notas...
Page 40 © 2019 U-tec Group Inc. Las marcas y los productos de U-tec y Ultraloq están registrados y protegidos bajo la ley en los Estados Unidos. Queda estrictamente prohibido todo uso no autorizado. Ultraloq es submarca de U-tec Group Inc.
