Gasrückführung VaporTEK Pumpe Austauschteil
Die folgenden Informationen sind eine Ergänzung zur Montage- und Gebrauchsanweisung des Gerätes.
Grundsätzlich ist zusätzlich die Montage- und Gebrauchsanweisung des Gerätes zu beachten, in der wichtige
Informationen wie z Sicherheits-hinweise, Aufstellung, elektrischer Anschluss, Reinigung, etc. beschrieben
sind.
Nachrüstungen dürfen nur von einer qualifizier Fachkraft oder unserem
Kundendienst ausgeführt werden.
Reparaturarbeiten, die über die übliche Wartung hinausgehen, sind
nicht erlaubt.
Abbildungen sind
schematisch dargestellt.
1 Benötigte Werkzeuge
Nm
– Drehmomentschlüssel
– Innensechskantschlüssel S W 5

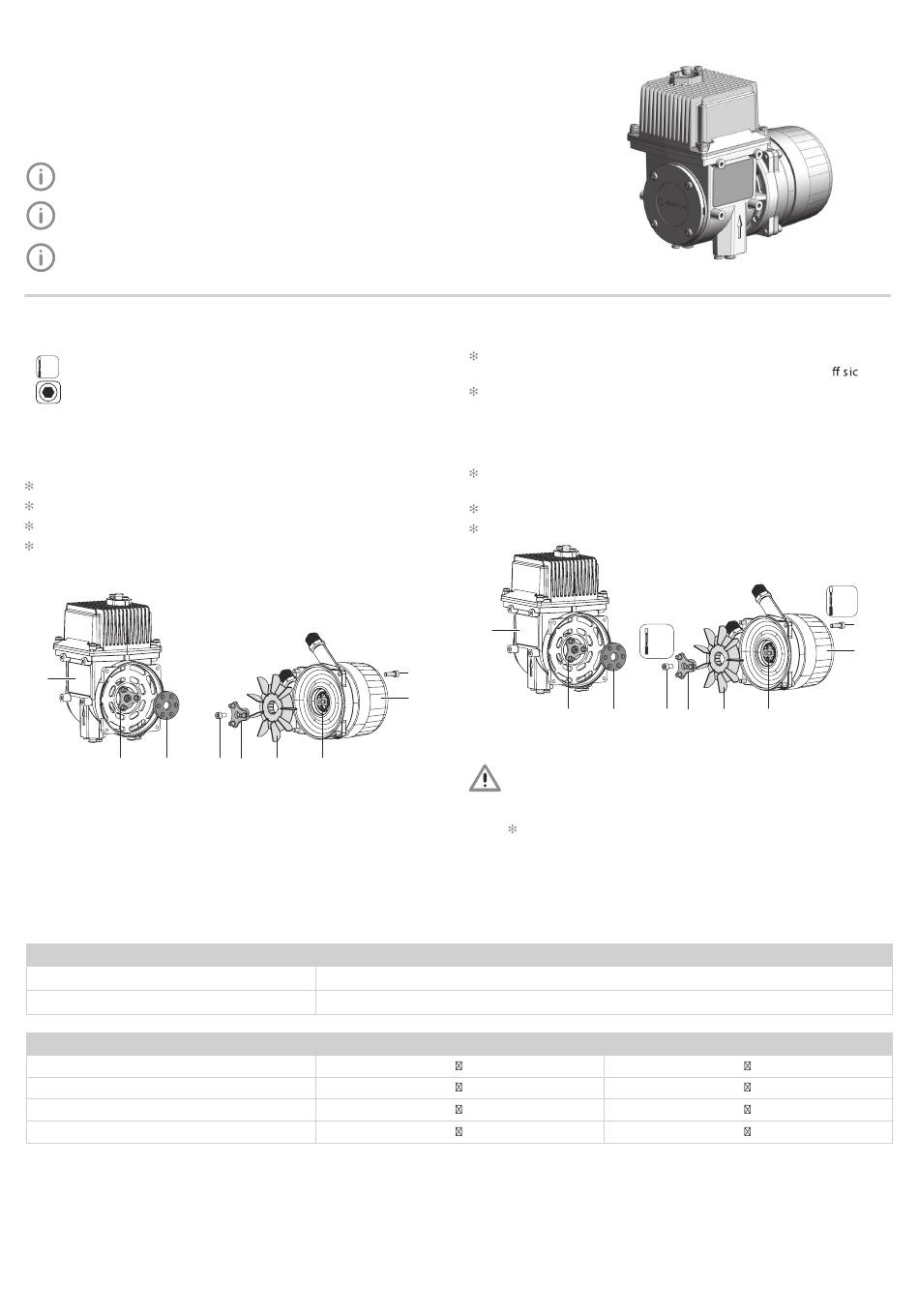

2 Montage
2.1 Demontage
Leitungen von der P umpe (590) demontieren
Schraubverbindungen (90) P umpe-Motor lösen.
Pumpe vom Motor (650) abziehen.
Wenn notwendig Lüfterbaugruppe vom Motor demontieren. Dazu
Schraube (60) lösen und Lüfterbaugruppe von der Motorwelle (610) ab-
ziehen.
590
630 600
60 S chraube Lüfterbaugruppe
90 B efestigungsschraube
(Motor-Pumpe Flansch)
590 P umpe
600 G ummielement
3 Protokollierung
Protokoll
Motor VRM2
Pumpe Vapour TE K
Prüfschrittbeschreibung
Kupplung
Pumpe montiert
Drehmoment
Funktions- /Optische Ko ntrolle
Datum:________________________________
Prüfer:________________________________
60 630 620 610
610 Motorwelle
620 Lüfterrad
630 K upplungselement
650 Motor
2.2 Endmontage
Neue Lüfterbaugruppe (630, 620) auf Motorwelle schieben und S chrau-
be (60) mit 12 Nm anziehen. G ewinde mit anaerobem K lebsto
Neues G ummielement (600) auf das motorseitige K upplungselement
stecken. Dabei darauf achten, dass die 3 Mitnehmerzapfen des motor-
seitigen K upplungselementes (630) um eine B ohrung versetzt zu den 3
Mitnehmerzapfen (630) des pumpenseitigen K upplungselement in das
Gummielement eingreifen .
Pumpe (590) unter B eachtung der K upplungselement- P osition auf den
Motorflansch schieben. P umpenflansch muss an Motor (650) anliegen.
Befestigungsschrauben (90) mit 5-6 Nm anziehen.
Leitungen wieder an P umpe anschließen.
590
90 (4x)
650
630
WARNUNG
Explosionsgefahr durch Funkenbildung
Pumpe muss mit G ummielement betrieben werden
Korrekten S itz des G ummielementes prüfen.
Seriennummer SN
in Ordnung
2 / 4
Nm
12
620
600 60 630 610
nicht in Ordnung
hern.
Nm
5-6
90 (4x)
650
