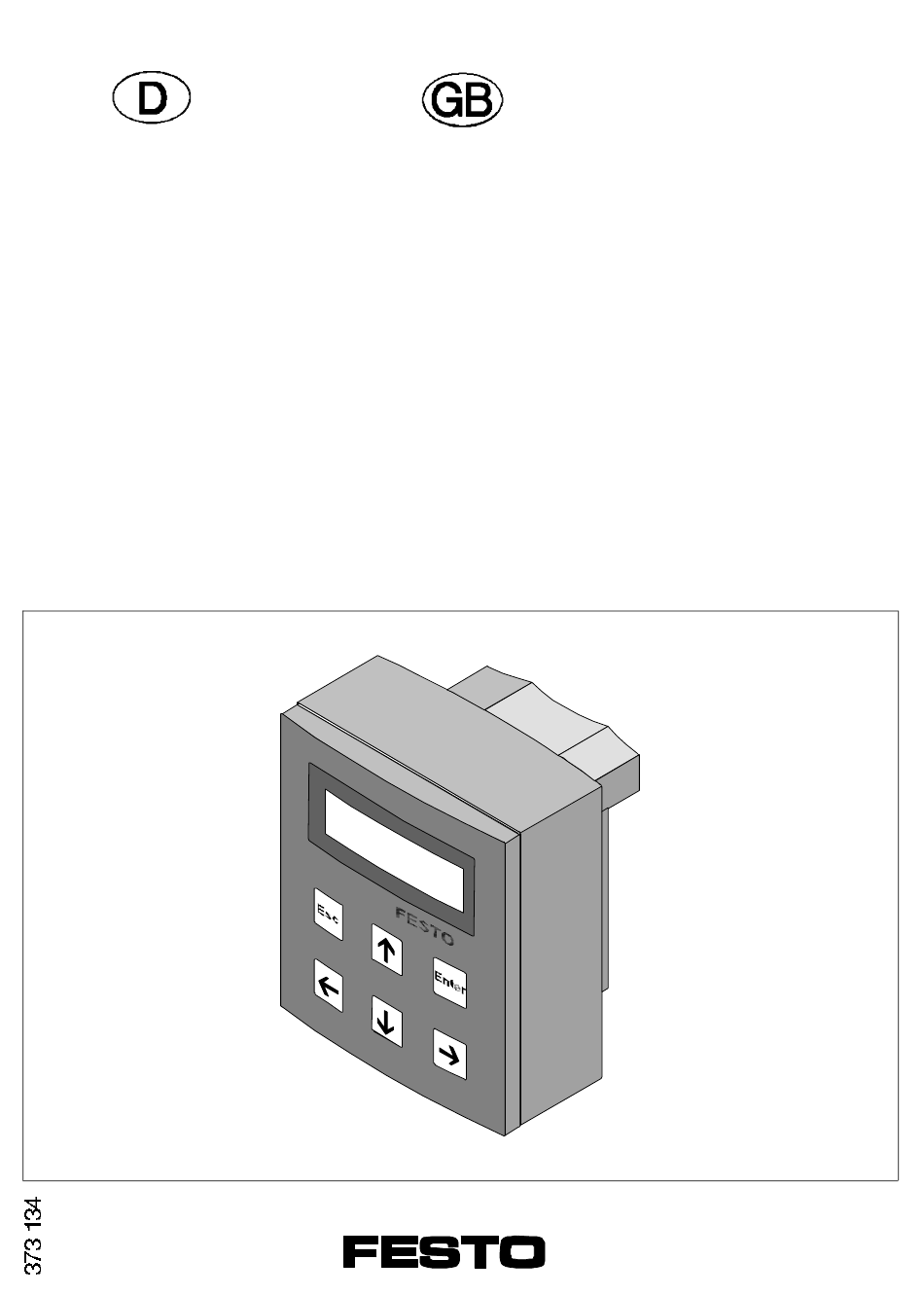

- Page 1 Kurzbeschreibung Brief description Bedienfeld Control panel Typ SPC200-MMI-1 type SPC200-MMI-1 9804NH...
- Page 2 English ........9 © (Festo AG & Co., D-73726 Esslingen, 1998) 9804NH...
- Page 3 SPC200-MMI-1 Benutzerhinweise Das Bedienfeld Typ SPC200-MMI-... dient bestimmungsgemäß zur Inbetriebnahme, Programmierung, Diagnose und Bedienung des Smart Positioning Controller SPC200. Es läßt sich bei ab- geschalteter Spannungsversorgung direkt auf den SPC200 auf- stecken. Ausführliche Informationen zum Bedienfeld sowie zur Inbetrieb- nahme und Programmierung des SPC200 mit dem Bedienfeld finden Sie im Bediener-Handbuch P.BE-SPC200-..
- Page 4 SPC200-MMI-1 Übersicht Das aufsteckbare Bedienfeld Typ SPC200-MMI-... besitzt ein zweizeiliges LCD-Display. Je Zeile werden bis zu 16 Zeichen dargestellt. Die Bedienung erfolgt über 6 Tasten, mit denen alle Funktionen menügeführt aufgerufen werden können. Anzeige (LCD-Display mit 2 x 16 Zeichen) Folientastatur Schnittstelle zum SPC200 auf der Rückseite...
-
Page 5: Montage
SPC200-MMI-1 Montage WARNUNG: Aktoren können ungewollt aktiviert und der SPC200 sowie das Bedienfeld beschädigt werden, wenn das Bedienfeld bei eingeschalteter Spannungsversorgung aufgesteckt oder abgezogen wird. Schalten Sie vor Installations- und Wartungsarbeiten folgen- de Energiequellen in folgender Reihenfolge ab: 1. Druckluftversorgung 2. - Page 6 SPC200-MMI-1 " " Bedienfeld (Seitenansicht) Diagnosebaugruppe Raststift Aussparung für Raststifte Stiftstecker am Bedienfeld Buchse für Bedienfeld (X3) Gehen Sie bei der Demontage wie folgt vor: 1. Druckluftversorgung abschalten. 2. Betriebsspannung und Lastversorgung des SPC200 abschal- ten. 3. Bedienfeld von Diagnosebaugruppe Typ SPC200-MMI-DIAG vorsichtig abziehen.
-
Page 7: Technische Daten
SPC200-MMI-1 Technische Daten SPC200-MMI-1 Maße - Höhe 67 mm - Breite 59 mm - Tiefe 52 mm Gewicht ca. 90 g Temperaturbereich: - Betriebstemperatur - 5 ... + 50 °C - Lagerung/Transport - 20 ... + 70 °C Relative Luftfeuchtigkeit... - Page 8 SPC200-MMI-1 9804NH...
- Page 9 SPC200-MMI-1 User instructions Control panel type SPC200-MMI-... is designed for commission- ing, programming, diagnosing operating Smart Positioning Controller SPC200. It can be fitted directly onto the SPC200 when the power supply is switched off. Detailed information on the control panel as well as on com- missioning and programming the SPC200 with the control panel can be found in the User Manual P.BE-SPC200-..
- Page 10 SPC200-MMI-1 Summary The plug-in control panel type SPC200-MMI-... has a two-line LCD display. Up to 16 characters can be represented on each line. There are 6 operating keys with which all the functions can be accessed via menus. Display (LCD display with 2 x 16 characters)
- Page 11 SPC200-MMI-1 Fitting WARNING If the control panel is plugged into or disconnected from the SPC200 while the power supply is switched on, actuators may be activated unintentionally and both the SPC200 and the control panel may be damaged. Before undertaking installation and/or maintenance work,...
- Page 12 SPC200-MMI-1 " " Control panel (side view) Diagnostic module Locking pin Recess for locking pins Plug on control panel Socket for control panel (X3) Proceed as follows when dismantling: 1. Switch off the compressed air supply. 2. Switch off the operating voltage and the load voltage for the SPC200.
-
Page 13: Technical Specifications
SPC200-MMI-1 Technical specifications Type SPC200-MMI-1 Dimensions: - height 67 mm - width 59 mm - depth 52 mm Weight approx. 90 g Temperature range: - operation - 5 ... + 50 °C - storage/transport - 20 ... + 70 °C... - Page 14 SPC200-MMI-1 9804NH...
