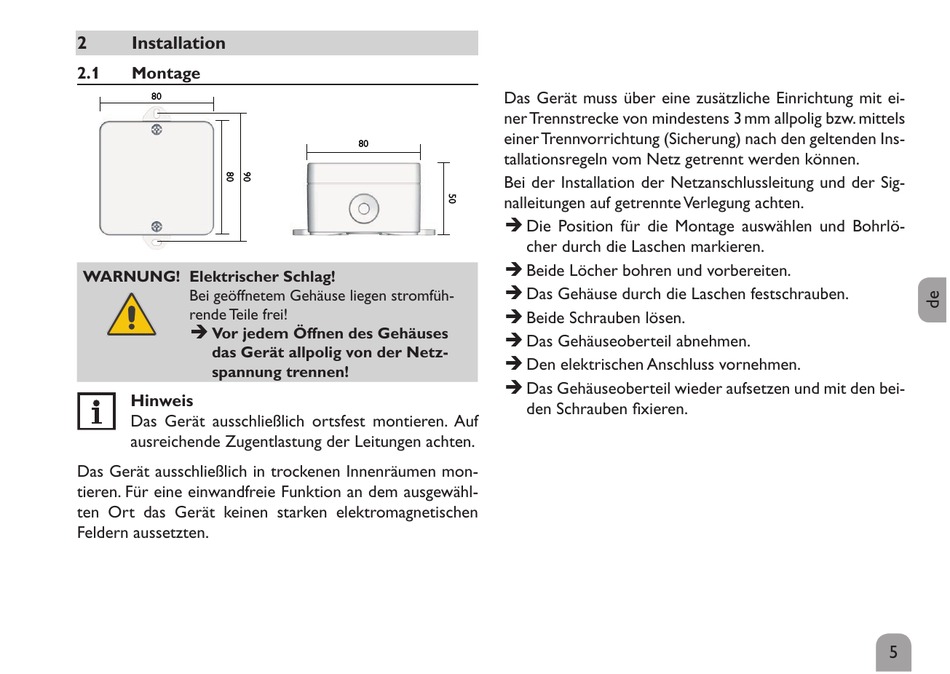

Installation; Elektrischer Anschluss - Resol PSW Basic Mounting, Electrical Connection, Adjustment

2

Installation

2.1 Montage
80
WARNUNG! Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen stromfüh-
rende Teile frei!
Î
Vor jedem Öffnen des Gehäuses
das Gerät all polig von der Netz-
spannung trennen!
Hinweis
Das Gerät ausschließlich ortsfest montieren. Auf
ausreichende Zugentlastung der Leitungen achten.
Das Gerät ausschließlich in trockenen Innenräumen mon-
tieren. Für eine einwandfreie Funktion an dem ausgewähl-
ten Ort das Gerät keinen starken elektromagnetischen
Feldern aussetzten.
Das Gerät muss über eine zusätzliche Einrichtung mit ei-
ner Trennstrecke von mindestens 3 mm allpolig bzw. mittels
einer Trennvorrichtung (Sicherung) nach den geltenden Ins-
80
tallationsregeln vom Netz ge trennt werden können.
Bei der Installation der Netz anschlussleitung und der Sig-
nalleitungen auf getrennte Verlegung achten.
Î
Die Position für die Montage auswählen und Bohrlö-
cher durch die Laschen markieren.
Î
Beide Löcher bohren und vorbereiten.
Î
Das Gehäuse durch die Laschen festschrauben.
Î
Beide Schrauben lösen.
Î
Das Gehäuseoberteil abnehmen.
Î Den elektrischen Anschluss vornehmen.
Î
Das Gehäuseoberteil wieder aufsetzen und mit den bei-
den Schrauben fixieren.
5
