7 Adressierung

7 Adressierung
Vor Betrieb an einer CEAG-Sicherheits-
beleuchtungsanlage muss die Moduladressierung
vorgenommen werden. Hierzu ist mit einem
geeigneten Schraubendreher die gewünschte
Adresse (1 - 25) an den zwei Codierschaltern in
der Frontplatte des Moduls einzustellen (Pfeil auf
Zahl, Bild 2).
Servicetaster zur Überprüfung der
Kommunikation Modul - Sicherheitsbeleuchtungs-
anlage über den RS 485-BUS
Service key for testing of the communication
between module - safety lighting via RS 485-BUS
PE
PE
N L N
7 8 PE

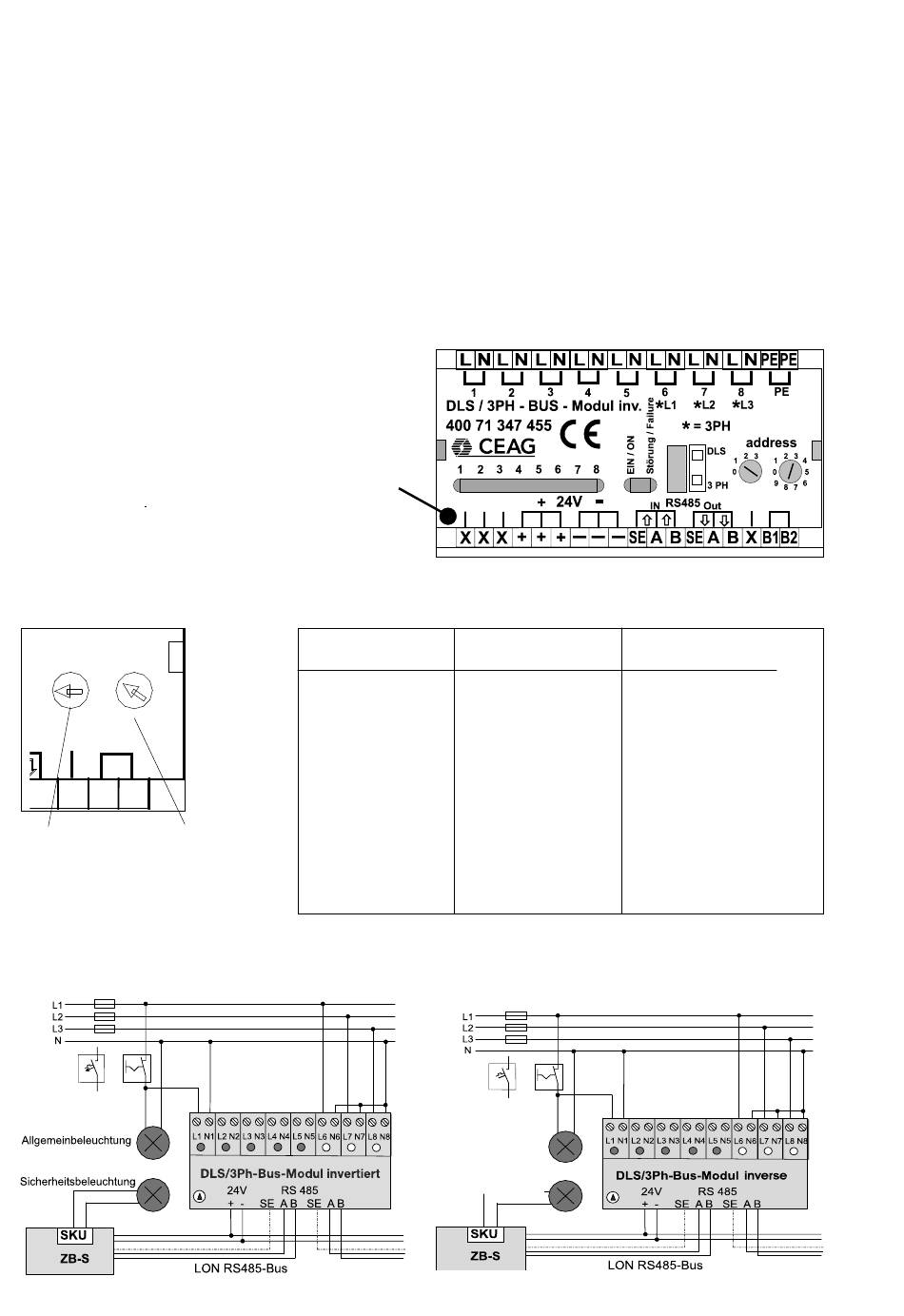

Bild 1 Anschlussbild DLS/3PH Modul
L2 * L3
fig 1 Connections DLS/3PH Module inverse
address
DLS
2 3 2 3
1 1 4
0 0 5
6
9
3 PH
8 7
Out
A B B1 B2
X
Bild 2: Adress Adress
schalter 1 schalter 2
fig. 2: Address Address
switch 1 switch 2
Bild 3:
Schaltung eines DLS/3PH BUS-Moduls invertiert
oder
6
Manual CEAG DLS/3PH-BUS-Module-inverse 40071860006 July 2016 www.ceag.de

7 Addressing

Prior to operation in a CEAG safety lighting sys-
tem, the module address must be set. For this
purpose the required address (1 - 25) is to be set
on the code switches on the module front panel
using a suitable screwdriver (arrow to number,
Figure 2).
Adressschalter 1 Adressschalter 2
Address switch 1 Address switch 2
0 0
0 1
0 2
... ...
1 0
1 1
... ...
... ...
2 5
2 6
... ...
3 9
fig. 3:
Wiring of the DLS/3PH BUS-Module inverse
General lighting
Safety lighting
nächstes
Modul
Moduladresse
Module addresse
nicht zulässig/not permissible
nicht zulässig/not permissible
nicht zulässig/not permissible
or
1
2
...
10
11
...
...
25
...
next
Module
