Guida di sicurezza e di consultazione rapida
1.3 Installazione della batteria ricaricabile nelle unità DPI612.
1. Rimuovere il coperchio della batteria svitando la vite di fissaggio
e sollevare il coperchio.
2. Rimuovere la vecchia batteria CC3800GE, se presente.
3. Inserire la batteria ricaricabile CC3800GE nel vano come
mostrato in Figura 3.
4. Riposizionare il coperchio della batteria posizionando le linguette
del coperchio (A), in posizione inclinata, nelle fessure
corrispondenti e chiudere il vano come mostrato in Figura 3.
5. Rimontare la vite di fissaggio del coperchio della batteria.
1.4 Installazione di batterie a secco
1. Rimuovere il coperchio della batteria allentando la vite
prigioniera di fissaggio e sollevare il coperchio.
2. Se la batteria ricaricabile è installata, rimuoverla.
3. Se la base della batteria ricaricabile è montata, rimuoverla
tirandola delicatamente verso l'alto. Evitare di toccare i contatti
metallici della base. Tenere presente che la base è collegata
all'unità per mezzo del cavo di carica.
4. Scollegare il cavo di carica dal retro della base e conservarlo,
scollegato, nel piccolo vano corrispondente; inserire la base per
batteria.
5. Installare il cuscinetto di schiuma sul coperchio della batteria.
Pagina 10 di 12

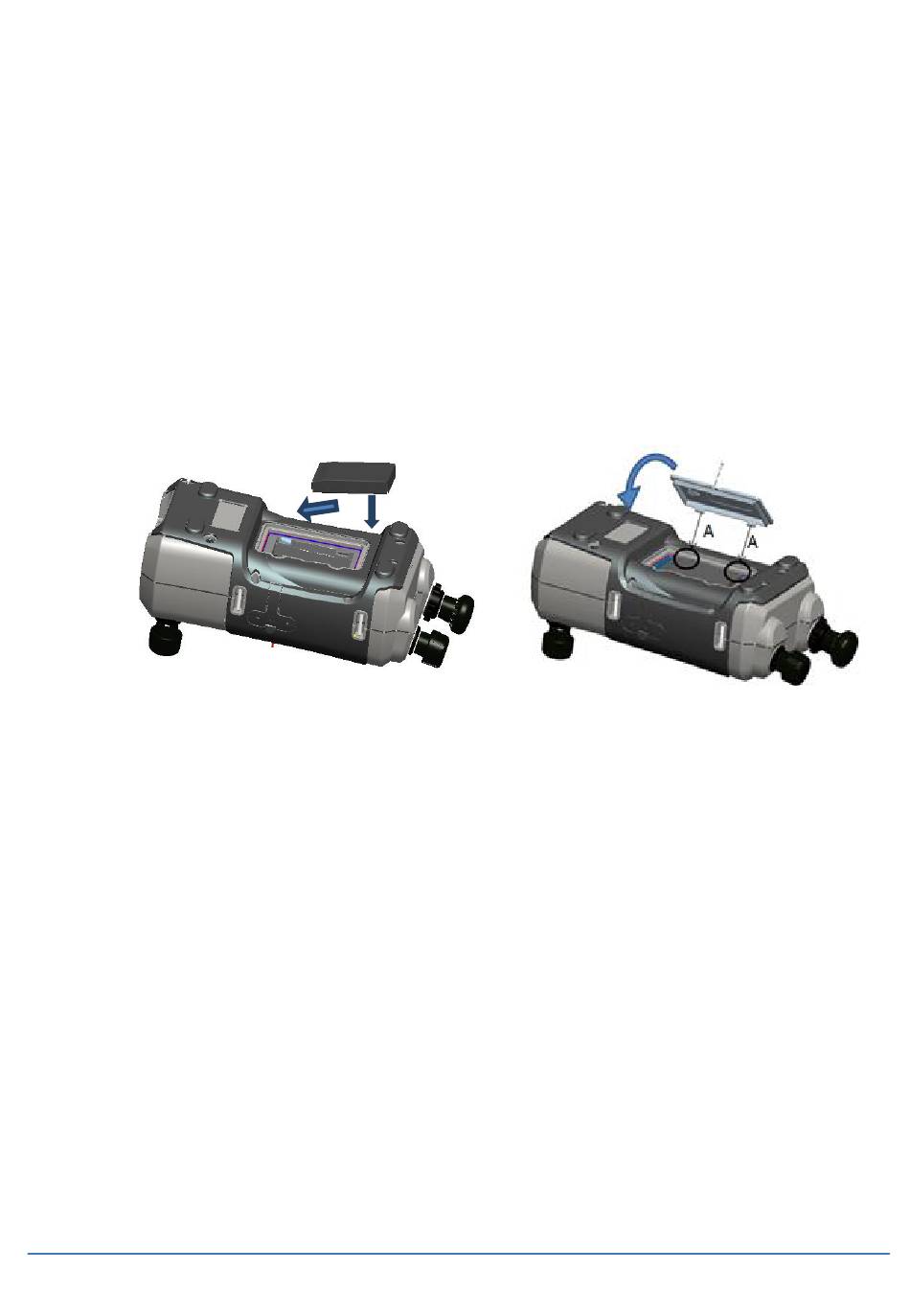

Figura 3 Inserimento batteria ricaricabile
