PARASOL Zenith a
Installation – Commissioning – Maintenance

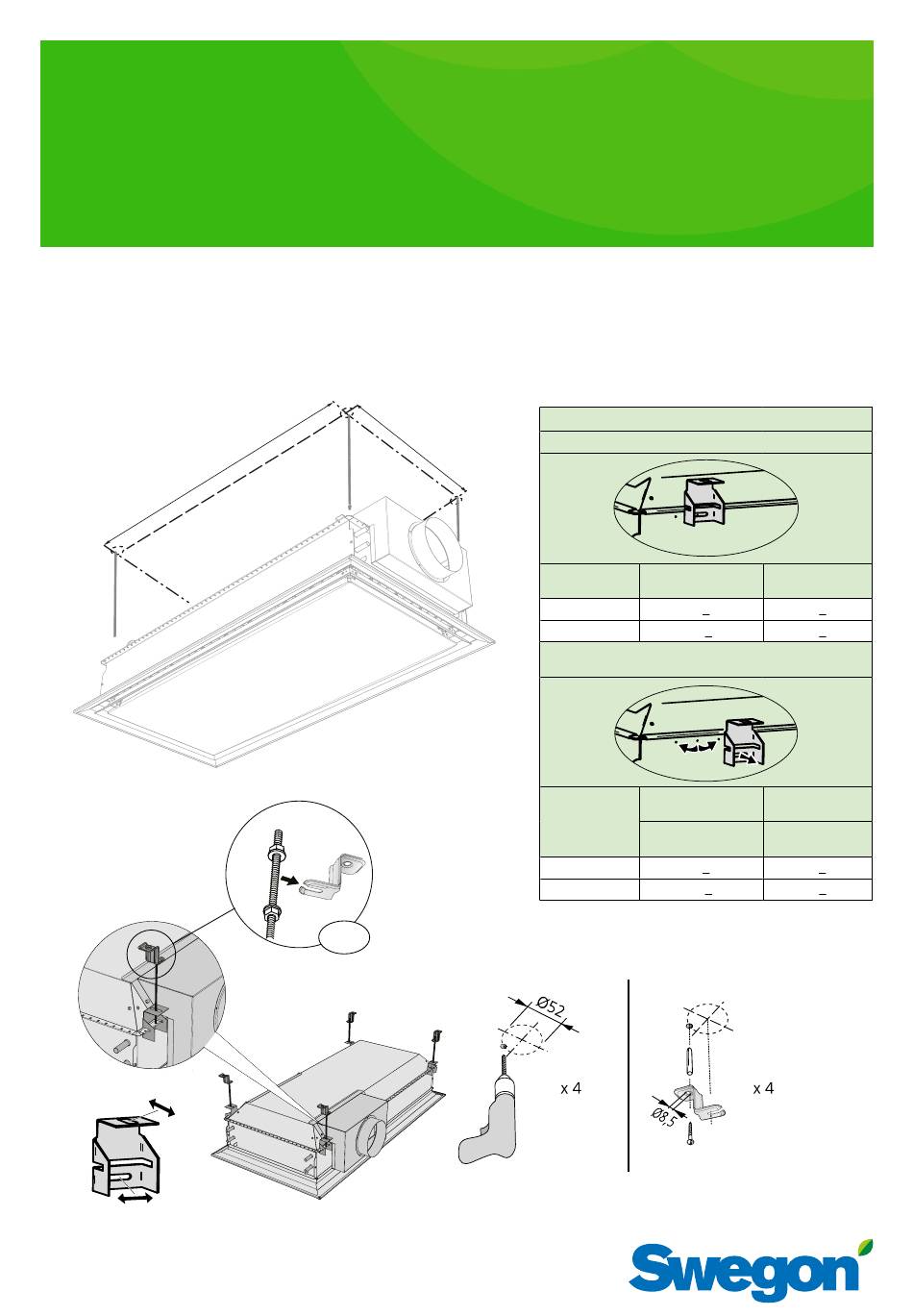

Installation / Montering
To mount the unit in the ceiling with standard mounting bracket/
Att montera produkten i taket med standard-upphängningsfäste
PARASOL Zenith 1200 / 1800
A
2 0
m m
2 0 m m
B
M8
c - c dimensions / c - c mått
Bracket placement at delivery/ Fästets placering vid leverans
Enhetens längd/
c - c (mm)
Unit length
A
1200
900 +20
1800
1528 +20
Alternative placement of the mounting bracket
Alternativ placering av upphängningsfästet
A2
A
A1
Enhetens längd/
Out towards the corner
Unit length
/Ut mot hörnet
c - c (mm)
A1
1200
968 +20
1800
1528 +20
20180813
c - c (mm)
B
508 +20
508 +20
Towards the center
/In mot centrum
c - c (mm)
A2
832 +20
508 +20
