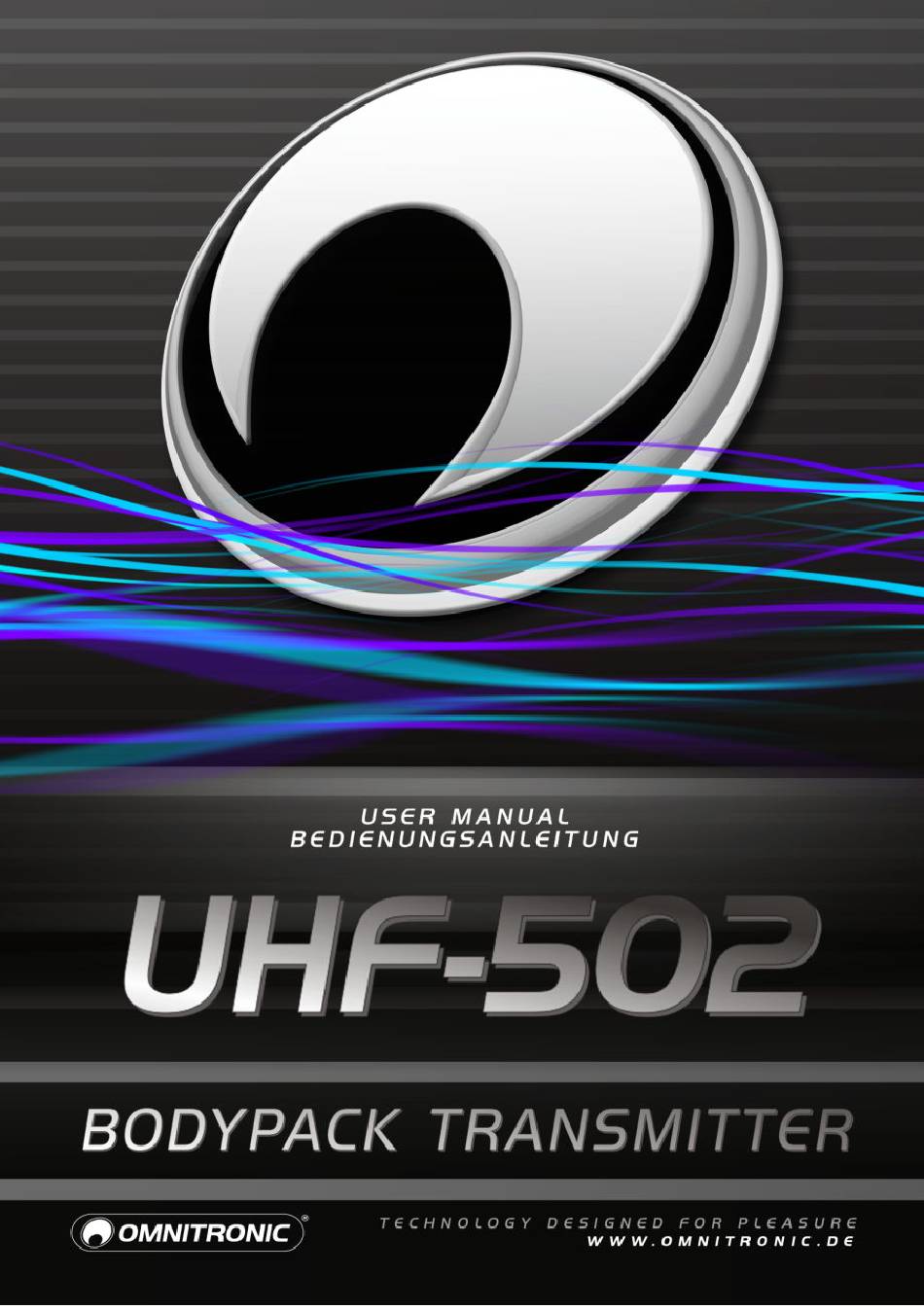

Omnitronic UHF-502 User Manual

Omnitronic UHF-502 User Manual

Bodypack transmitter
Hide thumbs Also See for UHF-502:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the UHF-502 and is the answer not in the manual?

Questions and answers

Related Manuals for Omnitronic UHF-502

Summary of Contents for Omnitronic UHF-502

  • Page 3 EINFÜHRUNG Willkommen bei Omnitronic! Schön, dass Sie sich für eines unserer Produkte entschieden haben. Diese Bedienungsanleitung zeigt Ihnen, wie Sie den Taschensender in Betrieb nehmen und nutzen. Damit Sie sich und andere keinen Gefahren aussetzen, beachten bitte unbedingt alle Sicherheitshinweise in dieser Anleitung und alle auf dem Gerät angebrachten Sicherheitshinweise.
  • Page 4 • Der Taschensender mit integriertem Sender ist speziell zum Aufbau einer Funkstrecke in Verbindung mit dem passenden Empfänger aus der UHF-502 Serie konzipiert. Er ist für den Betrieb im trockenen Innenbereich ausgelegt. • Das Produkt ist zum Betrieb in der EU vorgesehen. Der Frequenzbereich 863-865 MHz ist in der EU allgemein zugeteilt und anmelde- und gebührenfrei.

  • Page 5: Bedienelemente Und Anschlüsse

    BEDIENELEMENTE UND ANSCHLÜSSE Mikrofonanschluss Display Ein-/Ausschalter Empfindlichkeitsregler Batterieindikator Batteriefach Sendeantenne Sendeleistung HI/LO Lavaliermikrofon IR-Schnittstelle...
  • Page 6 INBETRIEBNAHME Batterien einsetzen Für den Betrieb des Taschensenders sind zwei 1,5-V-Mignon- Batterien erforderlich. Klappen Sie den Batteriefachdeckel auf und legen Sie zwei Batterien wie im Batteriefach angegeben ein. Wird der Taschensender für längere Zeit nicht benutzt, nehmen Sie bitte die Batterien heraus, um ihn vor einem eventuellen Auslaufen der Batterien zu schützen.
  • Page 7 Empfänger und Taschensender synchronisieren Der Taschensender wird per Infrarotsignal auf den Kanal der entsprechenden Empfangseinheit eingestellt. Halten Sie den Infrarotsensor des Taschensenders in Richtung der IR- Schnittstelle am Empfänger. Der Taschensender muss sich in Höhe des Empfängers befinden und es muss Sichtverbindung bestehen. Der Abstand darf nicht mehr als 1,5 m betragen.

  • Page 8: Technische Daten

    80 g Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden. Nr. 13053521 UHF-502 Taschensender 823-832MHz inkl. Lavalier (CH A Grün) Nr. 13053523 UHF-502 Taschensender 823-832MHz inkl. Lavalier (CH B Orange) Nr. 13053531 UHF-502 Taschensender 863-865MHz inkl. Lavalier (CH A Rot) Nr.
  • Page 9 INTRODUCTION Welcome to Omnitronic! Thank you for choosing one of our products. This user manual will show you how to install and operate the bodypack. Users of this product are recommended to carefully read all warnings in this manual and on the unit in order to protect yourself and others from damage. Please save this document for future needs and pass it on to further owners.

  • Page 10: Safety Instructions

    • The bodypack with integrated transmitter is especially designed for setting up a wireless transmission system in connection with the matching receiver of the UHF-502 series. The bodypack is intended for indoor use only. • This product is intended for use in the EU. The operation in the 863-865 MHz frequency range is generally approved and license- free in all EU member countries.

  • Page 11: Operating Elements And Connections

    OPERATING ELEMENTS & CONNECTIONS Microphone input Display Power on/off Gain control Battery indicator Battery compartment Transmission antenna Transmission power HI/LO Lavalier microphone IR interface...
  • Page 12 SETUP Inserting Batteries For operation, the transmitter requires two 1.5 V AA batteries. Fold up the cover of the battery compartment and insert two batteries as indicated in the compartment. If the transmitter is not used for a longer period, please remove the batteries to prevent damage in case of battery leakage.
  • Page 13 Synchronizing Receiver and Transmitter The transmitter is adjusted to the receiver’s channel via infrared signal. Point the transmitter’s infrared sensor towards the receiver’s infrared interface. Hold the transmitter at the height of the receiver and keep a line-of-sight. The distance must not exceed 1.5 m. Shortly press the AFS SET button on the receiver to transfer the channel information to the transmitter.

  • Page 14: Technical Specifications

    Weight: 80 g Specifications are subject to change without notice due to product improvements. No. 13053521 UHF-502 Bodypack 823-832 MHz, incl. lavalier (CH A green) No. 13053523 UHF-502 Bodypack incl. 823-832MHz Lavalier (CH B orange) No. 13053531 UHF-502 Bodypack incl. 863-865MHz, Lavalier (CH A red) No.
  • Page 16 UHF- - - - 502 © OMNITRONIC 2018 D00108519 Version 1.2 Omnitronic is a brand of Steinigke Showequipment GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn, Germany...
