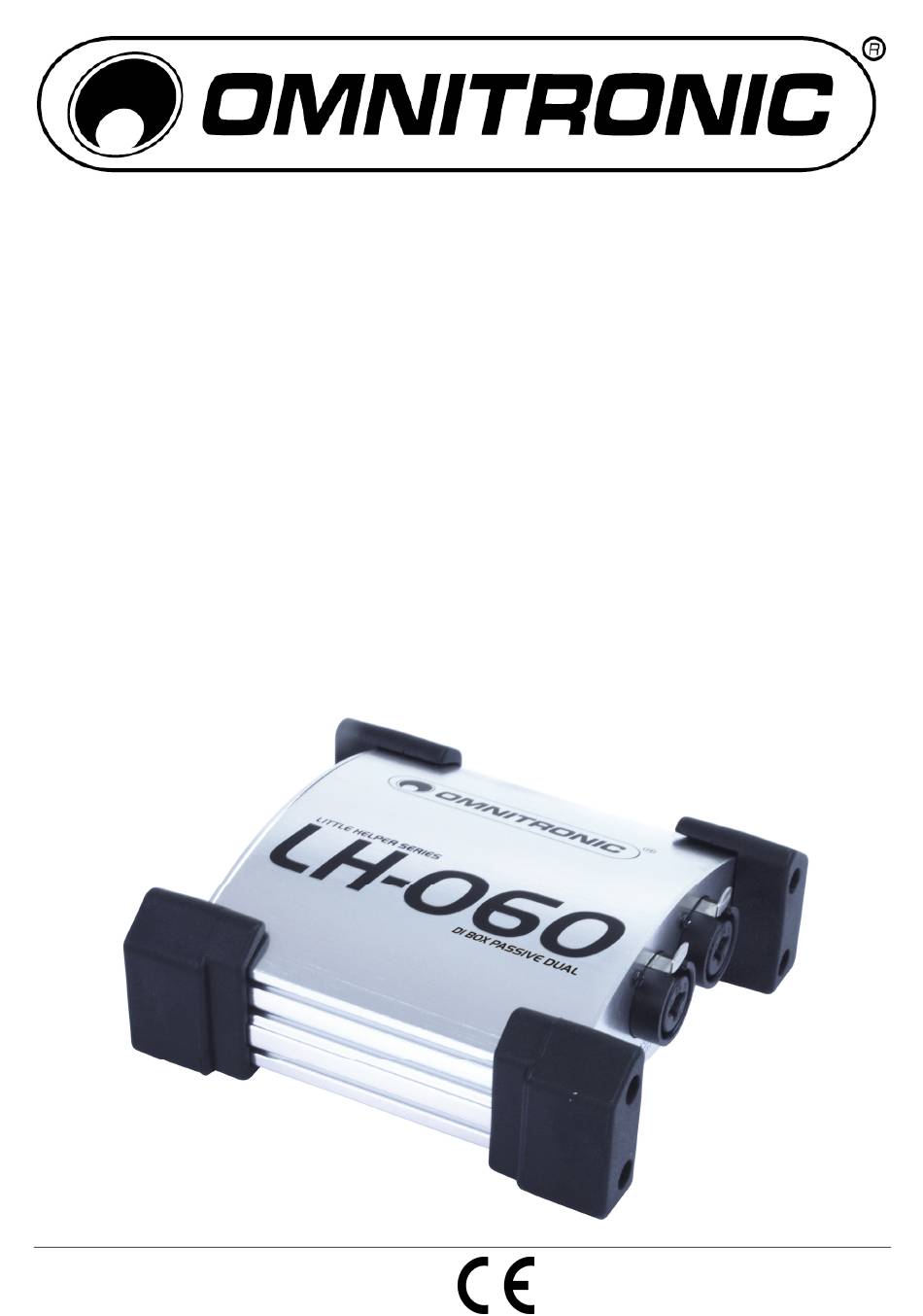

- Page 1 BEDIENUNGSANLEITUNG USER'S MANUAL LH-060 DI-Box passiv DUAL © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Page 2: Table Of Contents
OPERATING DETERMINATIONS........................8 CONNECTIONS ..............................9 CLEANING AND MAINTENANCE ......................... 10 TECHNICAL SPECIFICATIONS........................10 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/10 10355060_V_1_0.DOC... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen OMNITRONIC LH-060 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Page 4: Sicherheitshinweise
SICHERHEITSHINWEISE Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. -
Page 5: Anschlüsse
ANSCHLÜSSE • Mit einer Direct-Injection-Box können Sie ein Musiksignal direkt von einer hochohmigen Leitung, z. B. zwischen Gitarre und Verstärker, abgreifen, die Impedanz umwandeln, die Erdung aufheben, das Signal abschwächen und direkt in den Mischpulteingang einspeisen. • Im Mono-Mode können Sie das Signal auf zwei Ausgänge aufsplitten. •... -
Page 6: Reinigung Und Wartung
Belegung symmetrische XLR-Leitung: Symmetrische XLR-Verbindung Masse / Schirm Plus-Phase Minus-Phase Eingang Ausgang Um eine XLR Verbindung unsymmetrisch an zu schließen, müssen Pin 1 und 3 gebrückt werden. • Bei auftretendem Brummschleifen betätigen Sie den Ground Lift-Schalter (GROUND ON/OFF). Außerdem kann der Eingangspegel eingestellt werden (0dB bei z. B. Gitarren, -20dB bei Line-Instrumenten, -40 dB bei Lautsprechern). -
Page 7: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen an OMNITRONIC LH-060. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Page 8: Safety Instructions
SAFETY INSTRUCTIONS This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. Important: Damages caused by the disregard of this user manual are not subject to warranty. -
Page 9: Connections
CONNECTIONS • With a Direct-Injection-Box, you can directly take a sound signal from a highly resistant cable, e.g. between guitar and amplifier, change the impedance, lift the ground, attenuate the signal and send it directly to the mixer input. • In the mono-mode you can splite the signal to two outputs. •... -
Page 10: Cleaning And Maintenance
Occupation balanced XLR-connection: Balanced use with XLR connectors 1 = Ground / Shield 2 = Hot (+) 3 = Cold (-) Input Output For unbalanced use pin 1 and pin 3 have to be bridged • If there is noise please use the Ground Lift-switch You can also adapt the Input-level (0dB for e.g. guitars, - 20dB for line-instruments, -40dB for speakers).
