Bedienungsanleitung

User Instructions

VarioSafe EXM 25

Rudolph Tietzsch GmbH & Co. KG

Willringhauser Straße 18

D-58256 Ennepetal

Telefon +49 2333-75989

Telefax +49 2333-75257

E-Mail: info@tietzsch.de

www.tietzsch.de

EXM_BA_03-2015

Via Acquanera, 29

tel. 031.526.566 (r.a.) fax 031.507.984

info@calpower.it

22100 Como

www.calpower.it

Need help?

Do you have a question about the VarioSafe EXM 25 and is the answer not in the manual?

Questions and answers

Summary of Contents for Tietzsch VarioSafe EXM 25

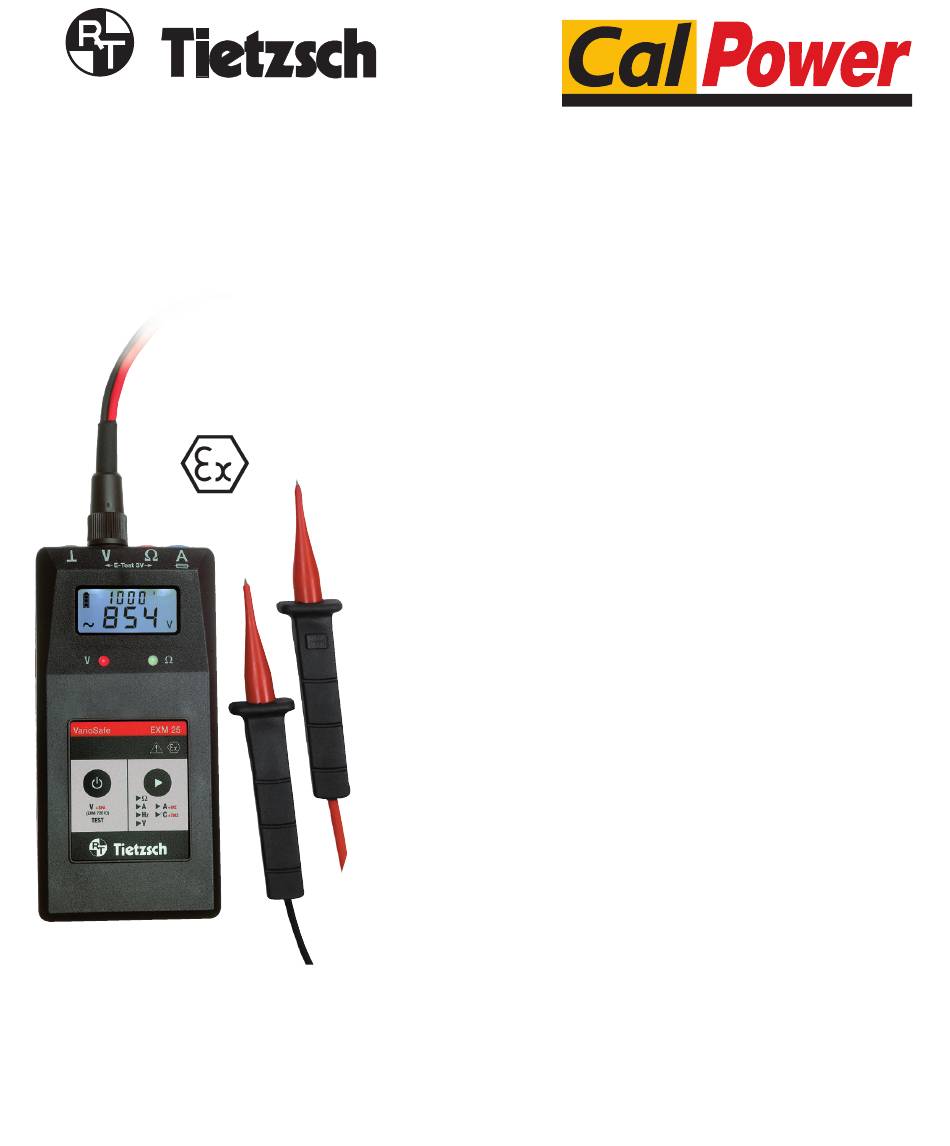

Page 1 Bedienungsanleitung Via Acquanera, 29 22100 Como User Instructions tel. 031.526.566 (r.a.) fax 031.507.984 info@calpower.it www.calpower.it VarioSafe EXM 25 Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 D-58256 Ennepetal Telefon +49 2333-75989 Telefax +49 2333-75257 E-Mail: info@tietzsch.de www.tietzsch.de EXM_BA_03-2015...
Page 2 Prüfelektroden der Spannungs-Messspitzen (rote Leitung + /schwarze Leitung -) DATA-HOLD-Taster LED Ω (grün): 0 ... 10 kΩ LED Volt (rot): 12 ... 1000 V LCD-Anzeige -Buchse, schwarze Normbuchse 7-polige Universalbuchse für Spannungs- Messspitzen, Temperatur-Messzusatz, Stromzange und Steckernetzgerät Ω-Buchse, rote Normbuchse für Widerstandsmessungen A-Buchse, blaue Normbuchse für Strommessungen...
Page 3 1. Anwendung Der VarioSafe EXM 25 ist ein eigensicheres Multi- meter für Ex-Bereiche nach ATEX (EN 60079-0 und EN 60079-11) und EN/IEC 61010 für Spannungs-, Widerstands-, Strom- und Frequenzmessungen sowie mit Zubehör für Temperatur- und Hochstrom- messungen. 1.1 Bestimmungsgemäße Verwendung Das Gerät ist nur für die in der Bedienungsanleitung...
Page 4 Nur sachkundige Personen dürfen Arbeiten mit  diesem Produkt duchführen. Der Benutzer muss mit den Gefahren der Messung und den Einhal- tungen der Vorsichtsmassnahmen und dem ordnungsgemäßen Gebrauch des Prüfers vertraut sein. Arbeiten dürfen nur mit entsprechender Schutz-  ausrüstung durchgeführt werden. Beachten Sie die Mindestabstände zu anderen unter Spannung stehenden oder geerdeten Anlagenteilen und verwenden Sie persönliche...
Page 5 Beachten Sie vor der ersten Inbetriebnahme oder nach Lagerung Ihres Gerätes unbedingt den Abschnitt 6. 3.2 Prüfen von Anzeige und Funktion Der VarioSafe EXM 25 ist an jedem Tag auf einwandfreie Funktion zu überprüfen. Eigentest 1 (Anzeigetest): Drücken Sie die Taste „EIN/AUS“ und halten diese gedrückt.
Page 6 4. Messen und Prüfen 4.1. Allgemeine Hinweise Batteriestatus (Kapitel 6) Obere Zeile zeigt aktuell gewählten Messbereich. Blinkt diese Anzeige muss ein spezieller Zusatz z.B. TMZ oder MZ angeschlossen werden. Untere Zeile zeigt den Vorzeichen aktuellen Messwert Um die Batterie zu schonen, schaltet sich das Gerät etwa 60 s nach der letzten Messung automatisch aus.
Page 7 Messwerten von 0 – 1000 / 2000 V ohne dabei Kommastellen anzuzeigen. Der Anzeige-Bereich des VarioSafe EXM 25 geht bis 1160 V AC / 1610 V DC mit der Messspitze EXM 72010 und 2 kV mit der Messspitze EXM 72011. Beachten Sie die Sicherheits- hinweise für Ex-Bereiche (siehe Abschnitt 2).
Page 8 HOLD Funktion Durch Betätigen der Taste „HOLD“ wird der maxi- male Spannungswert auf dem Display „gespeichert“. Der Wert wird für ca. 30 s oder bis Sie die Taste „HOLD“ erneut drücken angezeigt. Durch erneutes Anlegen an eine Spannung wird die Hold-Funktion automatisch beendet.
Page 9 4.6 Frequenzmessung (FrE) Schließen Sie die Spannungs-Messspitzen EXM 72010 an die 7-polige Universalbuchse an. Der Messbereich dient zur Messung von Frequenzen im Bereich von 0,1 Hz – 10 kHz bei Spannungen > 5 V. Die Wahl zwischen Hz und kHz-Bereich erfolgt nach Anlegen der Prüfspitzen automatisch.
Page 10 5. Technische Daten EXM 25 5.1 Kennzeichnung / Ex-Zonen EG-Baumusterprüfbescheinigung DMT 03 ATEX E 013 II 2G Ex ib IIC T4/T6 Gb I M2 Ex ib I Mb 5.2 Sicherheitstechnische Grenzwerte Eigensichere Stromkreise Strom (bis U = 50 V Spitze) 2 A innere Induktivität Li <...
Page 11 5.3 Weitere technische Daten EXM 25 Normen EN 60079-0 und EN 60079-11 sowie EN 61010-1 und EN 61010-031 EG-Baumusterprüfbescheinigung DMT 03 ATEX E 013 II 2G Ex ib T6/T4 Gb und I M2 Ex ib I Mb Nennspannungsbereiche verwendbar in Stromnetzen für Gruppe Ex I bis 1(2) kV, Ex IIB und Ex IIC bis 690 V Gleichspannung 1 kV mit 72010 rote LED ab 12 V, LCD 3 1/2 stellig:...
Page 12 Weitere Funktionen Automatische Messbereichsschaltung, Funktionsanzeige, Eigentest, Abschaltautomatik Stromversorgung eigensicherer Energieblock leicht austauschbar Li-Batterie (T6) oder NiMH-Akku (T4) Wechsel im Ex-Bereich zugelassen Betriebstemperatur - 10°C ... + 40°C Elektromagnetische Verträglichkeit EMV-Anforderungen DIN-EN 61326 Gehäuse PA schlagzäh, antistatisch, LCD- Abdeckung PC unzerbrechlich Anschlüsse 3 Normbuchsen 7-polige Universalbuchse...
Page 13 6.2.1 Sicherheitshinweise zum Laden - Das Gerät NG4 dient nur zum Laden von NiMH- Akkus der Firma Tietzsch (Art. Nr. 72025) in Verbindung mit einem EXM 25. - Lithium Batterien (Art. Nr. 72026) dürfen nicht wieder aufgeladen werden. Der Versuch kann Sach- und Personenschäden nach sich ziehen.
Page 14 Werkstätten zulässig. Bei Beschädigung des Gerätes, Ausfall des Funktionstests nach Punkt 3.2 oder zur detaillierten Überprüfung/Kalibrierung wenden Sie sich bitte an: service@tietzsch.de oder senden Sie das Gerät mit Fehlerbeschreibung an den Hersteller (Adresse siehe Seite 1). 9. Eingeschränkte Garantie und Haftungsbeschränkung...
Page 15 10. Zubehör/Ersatzteile Ledertasche EXM-LED Art. Nr. 82011 Die Ledertasche für EXM und Prüfleitungen ist so gestaltet, dass das Gerät bei Messungen nicht entnommen werden muss. Die zusätzlichen Laschen und Druckknöpfe ermög- lichen, das Gerät in bequemer Ableseposition umzuhängen. Strommesszange MZ 1005 Art.
Page 16 Kurzanleitung VarioSafe EXM 25 Diese Kurzanleitung hilft Ihnen für den Schnell- einstieg. Bitte beachten Sie zu Ihrer Sicherheit, für sicherheitstechnische Ex-Kennwerte und für weitere Informationen die ausführliche Bedienungsanleitung. Spitzen oder Zubehör stecken Spannung Widerstand Strom Ex-Gruppe 0,1Ω - 20 MΩ...
Page 17 User Instructions VarioSafe EXM 25 Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 D-58256 Ennepetal Phone +49 2333-75989 +49 2333-75257 E-Mail: info@tietzsch.de www.tietzsch.de EXM_BA_03-2015...
Page 18 Test electrodes of voltage measuring line (red conductor + /black conductor -) Button DATA-HOLD LED Ω (green): 0 ... 10 kΩ LED Volt (red): 12 ... 1000 V LCD display -socket, black standard socket 7-pin universal connector for voltage measu- ring lines, temperature transmitter, clamp-on ammeter and power supply unit Ω-socket, red standard socket for resistance...
Page 19 1. Application The VarioSafe EXM 25 is an intrinsically safe multime- ter which can be used in areas with a potentionally explosive atmosphere in accordance with ATEX (EN 60079-0 and EN 60079-11) and EN/IEC 61010 for voltage, resistance, current, frequency measure- ments with measurement accessories for measurement of temperature and high current.
Page 20 Only qualified persons may carry out work with  these device. The user needs to be farmiliar with the risks for measuring and compliance with safety regulations and the proper use of the tester. Workings may only be performed with appropri- ...
Page 21 3.2 Testing display and function At every day of use the VarioSafe EXM 25 has to be checked to ensure that it works properly and faultlessly. Self test 1 (Display test): Press and hold button „ON/OFF“.All display seg-...
Page 22 With the ON/OFF button engaging the VarioSafe EXM 25 to voltage, call the display test and switch-off the device. With the function button you can select ►...
Page 23 0 – 1000 / 2000 V without decimal places. The display range of the VarioSafe EXM 25 extends to 1160 V AC / 1610 V DC with EXM 72010 and 2 kV with EXM 72011. Observe the safety precautions (see section 2) for Ex-areas.
Page 24 HOLD function The maximum voltage value can be „stored“ on the display when activated the button „HOLD“. The value is recorded for approx. 30 seconds or until you press button „HOLD“ again. The Hold-function is stopped when again a voltage is impressed. Note: When the measured value does not vary for 2 sec, then the maximum value is recorded.
Page 25 4.6 Frequency measurements (FrE) Connect the voltage measurement tip EXM 72010 to the 7-pin universal connector. The measurement range serves for measurements of frequencies in the range of 0,1 Hz – 10 kHz with voltages > 5 V. A selection between Hz and kHz occurs automatically after attaching the test prods.
Page 26 5. Technical data EXM 25 5.1 Identification marking / Ex zones EC-Type Examination Certificate DMT 03 ATEX E 013 II 2G Ex ib IIC T4/T6 Gb I M2 Ex ib I Mb 5.2 Safety-related limit values Intrinsically electric circuits Voltage (by U = 50 V tip) 2 A Internal inductance Li <...
Page 27 5.3 Technical data EXM 25 Norm EN 60079-0 and EN 60079-11 also EN 61010-1 and 61010-031 EC type examination certificate DMT 03 ATEX E 013 II 2G Ex ib T6/T4 Gb and I M2 Ex ib I Mb Nominal measurement ranges usable in electricity networks group Ex I up to 1(2) kV, Ex IIB and Ex IIC up to 690 V Direct current 1 kV with EXM 72010...
Page 28 Power supply intrinsically safe energy source, exchangeable Li-battery (T6) or NiMH accu (T4) exchange in Ex-areas admitted Operating temperature - 10°C ... + 40° C Electromagnetic compatibility EMV requirements DIN-EN 61326 Casing PA impact resistant, antistatic, LCD cover PC unbreakable Circuit points 3 standard jacks 7-pin universal connector...
Page 29 Recharge accumulators outside of Ex-areas. 6.3.1 Safety Precautions for loading - The device NG4 is used to charge NiMH accumulators from Tietzsch (Art. no. 72025) installed in the EXM 25. - Lithium batteries (Art. no. 72026) are not to be re-charged.
Page 30 Repairing is only allowed by the manufacturer or explicitly authorised repair shops. In case of damages at the VarioSafe EXM 25, in case of failure of the function test according to section 3.2 or for a detailed inspection and calibration please contact: service@tietzsch.de...
Page 31 10. Accessories / Spares Leather bag EXM-LED Art.no. 82011 The case for the EXM and the test cables is designed in such a way that the unit does not have to be taken out for measurements. Using the additional lugs and push-buttons on the shoulder strap and case the unit can be secured in a comfortable position to facilitate readings.
Page 32 Quick user guide VarioSafe EXM 25 This quick user guide serves für a quick start. In regard of your own safety please observe safety-related Ex- characteristic values and for further information the detailed user instructions. Attach tips or accessories Voltage...
