Tietzsch ZAP 350L User Instructions

Digital electricity meter tester 350 w
Hide thumbs Also See for ZAP 350L:

Advertisement

Available languages

Available languages

Quick Links

Download this manual

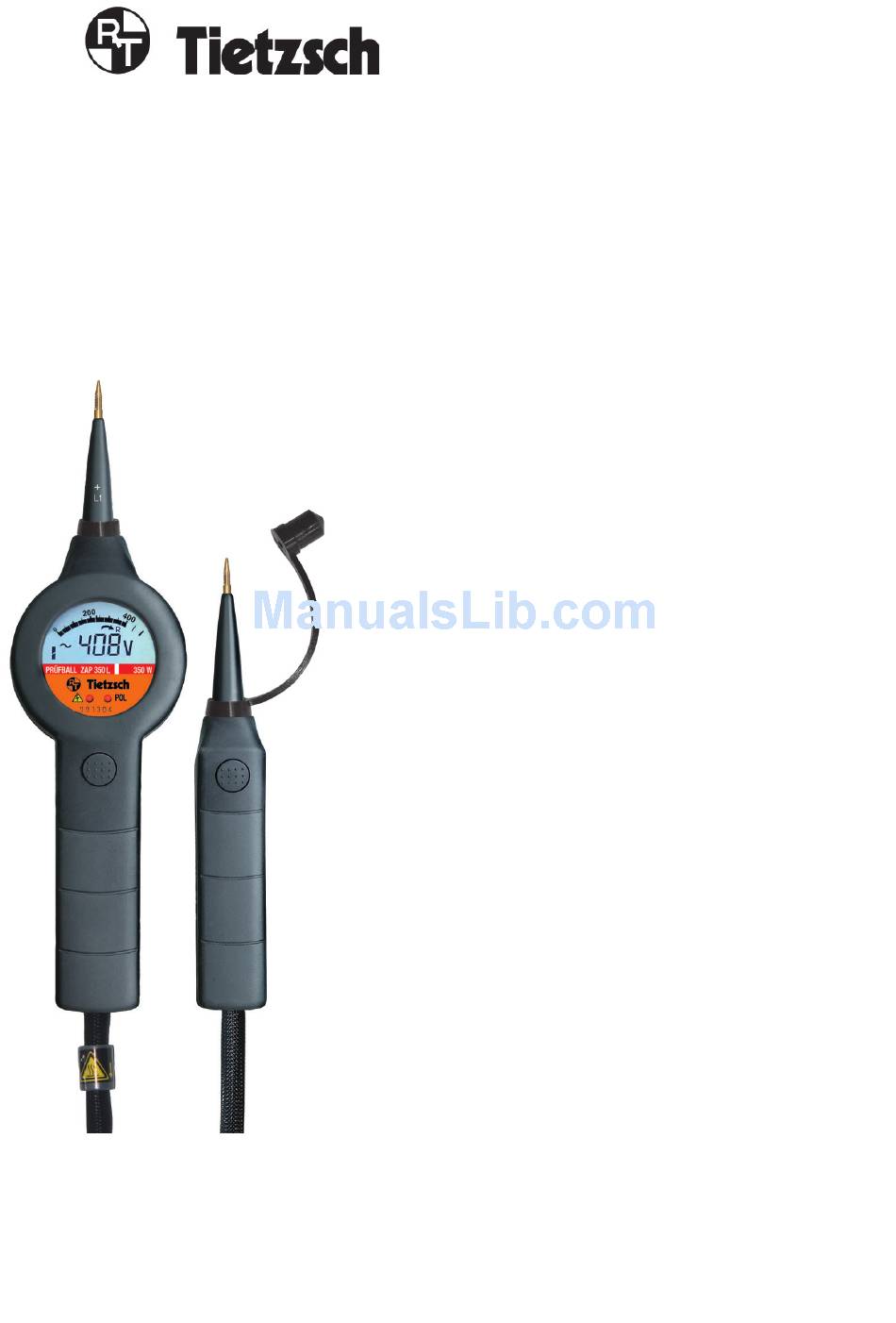

Bedienungsanleitung
User Instructions
Prüfball ZAP 350L
Digitaler Zähleranlaufprüfer 350 W
Digital Electricity Meter Tester 350 W
Rudolph Tietzsch GmbH & Co. KG
Willringhauser Straße 18
58256 Ennepetal
GERMANY
Telefon: +49 2333-75989
info@tietzsch.de
www.tietzsch.de
ZAP 350L_BA_04-2016

Advertisement

loading
Need help?

Need help?

Do you have a question about the ZAP 350L and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Tietzsch ZAP 350L

Summary of Contents for Tietzsch ZAP 350L

  • Page 1 Bedienungsanleitung User Instructions Prüfball ZAP 350L Digitaler Zähleranlaufprüfer 350 W Digital Electricity Meter Tester 350 W Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 58256 Ennepetal GERMANY Telefon: +49 2333-75989 info@tietzsch.de www.tietzsch.de ZAP 350L_BA_04-2016...
  • Page 2 Erholzeit nach Prüfung mit höchster Nennspannung Gerät zum Arbeiten unter Spannung Taster (geschaltet) Dieses Gerät muss gemäß den geltenden Richtlinien und Gesetzen (für Europa: WEEE 2012/19/EU) fachgerecht entsorgt werden . Bei Fragen zur Altgeräte-Rücknahme wenden Sie sich bitte an service@tietzsch.de...
  • Page 3 Der Prüfball ZAP 350L ist ein Zähleranlaufprüfer auf Basis eines zweipoligen Spannungsprüfers nach EN 61243-3. Mit dem Prüfball ZAP 350L können Sie innerhalb des auf der Rückseite angegebenen Nennspannungs- bereiches Gleich- und Wechselspannungen prüfen, die Polarität ermitteln, Phase, Drehfeldrichtung und Durchgang feststellen.
  • Page 4  Eine einwandfreie Anzeige ist nur im Tempera- turbereich von - 15° C bis + 55° C sichergestellt.  Gerät nur an den Handhaben anfassen, um die Anzeige nicht zu verdecken und die Prüfelektro- den nicht zu berühren.  Die maximal zulässige Einschaltdauer des Prüfballs beträgt 120 s.
  • Page 5 3. Inbetriebnahme und Funktionsprüfung Der Prüfball ist sofort nach Abnehmen der Schutz- kappen betriebsbereit. Nach Verwendung des Gerätes sind die Schutzkap- pen wieder aufzustecken, damit die Batterie durch Kontakt beider Elektroden nicht entladen wird und Verletzungen vermieden werden. Achtung! Nach EN 50110-1 müssen Spannungsprüfer mindestens unmittelbar vor und nach Möglichkeit auch nach Gebrauch überprüft werden.
  • Page 6 Thermoschutz an. In diesem Fall ist eine längere Abkühlphase erforderlich. Zähleranlauf prüfen Der Prüfball ZAP 350L ist durch seine hohe zuschalt- bare Leistung zum schnellen Anlauftest bei der Inbetriebnahme von Stromzählern geeignet: - Prüfen Sie hierzu die Spannung zwischen Phase und Neutralleiter.
  • Page 7 Prüfen auf Störspannung Durch die zugeschaltete Last können induktive und kapazitive Störspannungen unterdrückt werden: - Prüfen Sie hierzu die Spannung der vermeintlich abgeschalteten Leitung / Phase und Neutralleiter. Die Anzeige zeigt eine Störspannung (z. B. 120 V). - Betätigen Sie beide Taster - Die zu prüfende Spannung wird belastet.
  • Page 8 4.5.2 Prüfen der Drehfeldrichtung Hinweis: Drehfeldrichtungsprüfungen können nicht mit gedrückten Tastern durchgeführt werden. Das Drehfeld zwischen zwei Phasen im geerdeten Drehstromnetz wird durch Anlegen beider Prüf- elektroden und Umfassen der Handhabe des An- zeigeteils wie folgt festgestellt (Beispiel bei 230/400 V): - Suchen Sie einpolig die Außenleiter (siehe 4.5.1).
  • Page 9 Werkstätten zulässig. Bei Beschädigung des Gerätes, Ausfall des Funktonstests nach Abschnitt 3. oder zur detaillierten Überprü- fung/Kalibrierung wenden Sie sich bitte an: service@tietzsch.de oder senden Sie das Gerät mit Fehlerbeschreibung an den Hersteller (Adresse siehe Seite 1). 8. Eingeschränkte Garantie- und Haftungsbeschränkung...
  • Page 10 9. Technische Daten ZAP 350L Nennspannung: 50 ... 500 V AC/DC Genauigkeit: 2,5 % + 5 Digit Nennfrequenzbereich: 0 ... 2000 Hz Eingangswiderstand: direkt (hochohmig): ca. 150-190 kΩ geschaltet: 150 Ω (Zähleranlauf ) 180 kΩ geschaltet: 150 Ω Strom Scheitelwert I direkt: <...
  • Page 11 10. Zubehör Allgemeine Hinweise Der Prüfbal ZAP ist an beiden Prüfelektroden mit einem Gewinde versehen. Es darf nur Original- Zubehör auf die Prüfelektroden aufgeschraubt werden, z. B. Freileitungsprüfspitzen, Kabeleinstechspitzen, Stiftspitzen, Adapter etc. Achtung! Die Verbindung zwischen Prüfspitze und Span- nungsprüfer ist jeweils zu kontrollieren! Überprüfen Sie die Funktion an einer bekannten Spannungs- quelle oder mit dem Durchgangstest.

  • Page 12: Erhältliches Zubehör

    Erhältliches Zubehör Art.Nr. Beschreibung 81020 SPB-S500 Verlängerungsspitze 500 mm, isoliertes Edelstahlrohr, 1000 V 81022 SPB-S600 Verlängerungsspitze 600 mm, isoliertes Edelstahlrohr, 1000 V 81028 SPB-S900 Verlängerungsspitze 900 mm, GFK, 1000 V 81021 SPB-S20-A Einstechspitze für Erdkabel, 1000 V 81023 SPB-S70 Stiftspitze, flexibler Stift 3 x 63 mm, CAT IV 600 V / CAT III 1000 V 81029...
  • Page 15 User Instructions Prüfball ZAP 350L Digital Electricity Meter Tester 350 W Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 58256 Ennepetal GERMANY Phone: +49 2333-75989 info@tietzsch.de www.tietzsch.de ZAP 350L_BA_04-2016...
  • Page 16 Recovery time after tests with highest nominal voltage Device for live working Push-button This device has to be disposed according to the applica- ble regulations and laws (for Europe: WEEE 2012/19/EU). Please contact service@tietzsch.de in regard to the return of old devices.
  • Page 17 The Prüfball ZAP 350 is a electricity meter tester based on a two-pole voltage tester in accordance with EN/IEC 61243-3. You can use the Prüfball ZAP 350L to measure d.c. and a.c. voltages in the rated voltage ranges mentioned on the back, determine polarity, phase, phase sequence and continuity.
  • Page 18  Faultless indication of display values is only guaranteed between -15° and +55°C.  Hold the instrument by the handgears only, to avoid covering the display and not touching the test electrodes.  The maximum on-period is 120 seconds.  Only qualified persons may carry out work with these device.
  • Page 19 3. Putting into operation The Prüfball is ready for operation when the protec- tive caps have been removed. After the device has been used, attach the protective caps to prevent injuries and discharge of the battery when connecting both electrodes. Attention! In accordance with EN 50110-1 voltage testers must be checked if they function correctly, briefly before...
  • Page 20 If so, a cool down interval is necessary. Testing electricity meters Due to his big additional load the Prüfball ZAP 350L is suitable to perform quick start-up test during the installation of electricity meters: - Test the voltage between phase and neutral.
  • Page 21 Check for interference voltage With the connection of load, inductive and capaci- tive interference voltages can be suppressed: - Test the supposed switched of line / phase to neutral. The tester shows an interference voltage (e.g. 120 V) - Press both pushbuttons - The tested voltage is charged.
  • Page 22 4.5.2 Testing phase sequence Note: Phase sequence tests can not be performed with pressed buttons. To determine the phase sequence between two phases in a earthed three-phase current system apply both test electrodes, clasp the handgrip of the display part and proceed as follows (example 230/400 V): - Search for the phase conductors using one pole (see section 4.5.1).
  • Page 23 6. Maintenance 6.1 General information The Prüfball ZAP 350L is absolutely maintenance-free. Nevertheless, observe the following information in order to maintain safe operation: Always keep the voltage tester dry and clean. The connecting line may not be bended otherwise it can be damaged. The housing can be cleaned with a cloth dampened with isopropyl (alcohol) or soapy water.
  • Page 24 9. Technical data ZAP 350L Nominal voltage range: 50 ... 500 V AC/DC Accuracy: 2,5 % + 5 Digit Nominal frequency range: 0 ... 2000 Hz Input resistance: direct (high-impedance): ca. 150-190 kΩ switched: 150 Ω 180 kΩ switched: 150 Ω...
  • Page 25 10. Accessories General information The Prüfball ZAP is provided with a thread on both test electrodes. Only original accessories may be screwed onto the test electrodes, e.g. test probes for overhead lines, insertion prods, pin prods, adapters etc. Attention! The connection between test probe and voltage tester has to be controlled in each case! Check function at a known voltage source or by continuity test.

  • Page 26: Available Accessories

    Available accessories Art.No. Type Description 81020 SPB-S500 Extension 500 mm, isulated stainless steel tube, 1000 V 81022 SPB-S600 Extension 600 mm, isulated stainless steel tube, 1000 V 81028 SPB-S900 Extension 900 mm, GRP tube, 1000 V 81021 SPB-S20-A Insertion prod for under- ground cables, 1000 V 81023 SPB-S70...
